Как починить реле холодильника своими руками

Неисправность реле холодильника – одна из частых причин его полной остановки. Если компрессор не запускается, а корпус устройства остаётся холодным при включении в сеть, в 80% случаев проблема кроется именно в пускозащитном реле. Оно контролирует подачу напряжения на обмотки компрессора и защищает мотор от перегрева при перегрузках.

Прежде чем приступать к ремонту, необходимо точно определить тип установленного реле. Наиболее распространённые модели: PTR, РТК, РТМ и их аналоги. Они отличаются способом подключения и схемой работы. Для диагностики потребуется мультиметр, а также доступ к внутренней части холодильника – обычно реле располагается сбоку компрессора и закрыто пластиковым кожухом.

Важно: при замене следует точно воспроизводить схему подключения старого реле, предварительно сделав фото расположения проводов. Некоторые универсальные реле требуют настройки или перемычек для соответствия конкретной модели компрессора.

При наличии базовых навыков и соблюдении техники безопасности ремонт или замена реле займёт не более 30 минут. Это позволяет сэкономить на услугах мастера и быстро вернуть холодильник в рабочее состояние без ожидания и дополнительных расходов.

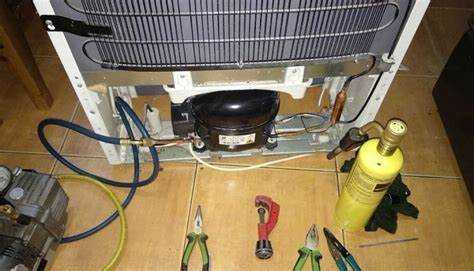

Как определить неисправность реле в холодильнике

Первый признак – компрессор не запускается, но слышен щелчок при подаче питания. Это указывает на попытку реле запустить мотор, но отсутствие успеха. Визуально проверь корпус реле: оплавления, запах гари, трещины – явные признаки повреждения.

Снимите реле с компрессора и встряхните. Если внутри слышен звон – вероятно, рассыпались керамические вставки или механика реле повреждена. Реле такого типа подлежит замене.

Подключите реле к заведомо исправному компрессору или замените его на рабочее. Если компрессор запускается – старое реле неисправно. Такой метод требует осторожности и соблюдения техники безопасности.

Проверка термозащиты: большинство реле совмещены с термозащитой. Если реле постоянно отключается через несколько секунд – возможен перегрев или неисправность термозащитного элемента.

Если после включения холодильника компрессор запускается на долю секунды и отключается, а реле щёлкает с интервалами в 2–5 секунд – высока вероятность залипания контактов или слабого пускового сигнала. Такие реле необходимо менять.

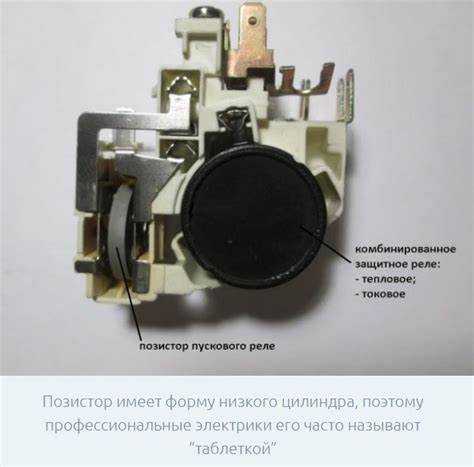

Необходимые инструменты и материалы для ремонта реле

Для точной диагностики и ремонта реле холодильника потребуется следующий комплект инструментов и расходников:

• Мультиметр с функцией измерения сопротивления и проверки диодов – обязателен для тестирования катушки реле, контактов и обмотки компрессора.
• Отвёртка с набором бит (крестовая, плоская) – для разборки корпуса холодильника и демонтажа реле.
• Паяльник мощностью 40–60 Вт с тонким жалом – для восстановления повреждённых пайки внутри корпуса реле или на клеммах.
• Олово с флюсом – необходимы при восстановлении проводников и пайки контактов.
• Пинцет антистатический – для точной установки мелких элементов и извлечения перегоревших компонентов.
• Кусачки и мини-бокорезы – для удаления повреждённых проводников и зачистки концов проводов.
• Наждачная бумага зернистостью 600–800 – для очистки контактов от нагара и окислов.
• Изопропиловый спирт или спиртовые салфетки – для обезжиривания и удаления следов коррозии перед пайкой.
• Запасные детали: пускозащитное реле, термозащита, провода с клеммами – на случай полной замены неисправных элементов.

Перед началом работ важно убедиться в наличии всех указанных позиций, так как отсутствие даже одного элемента может замедлить или сорвать восстановление реле.

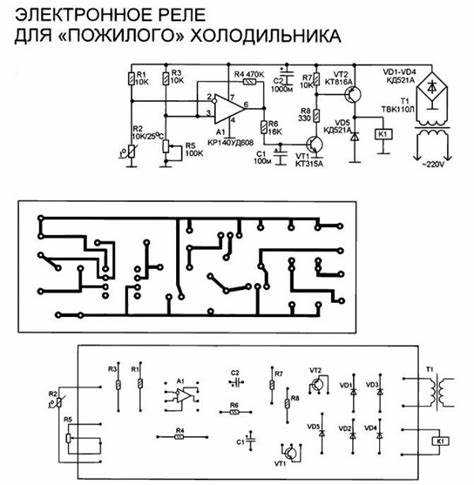

Пошаговая разборка корпуса холодильника для доступа к реле

1. Отключение питания: Обесточьте холодильник, вынув вилку из розетки. Проверка отсутствия напряжения обязательна – используйте тестер или мультиметр.

2. Демонтаж задней панели: Переместите холодильник от стены минимум на 60 см. Снимите металлическую заднюю крышку, открутив винты крестовой отверткой. Панель может крепиться 6–8 винтами. Не теряйте крепёж – положите их в отдельную ёмкость.

3. Определение местоположения реле: Реле находится на компрессоре – это пластиковый или керамический блок, подключённый к контактам сбоку. Обычно оно фиксируется защёлкой или скобой.

4. Снятие реле: Осторожно отсоедините реле, удерживая его основание рукой и покачивая из стороны в сторону. Если реле фиксируется пружинным зажимом – аккуратно отогните его тонкой отвёрткой. Не тяните за провода – возможен обрыв контактов.

5. Отключение проводки: Зафиксируйте схему подключения – сфотографируйте или зарисуйте. Отсоедините провода от реле, запоминая их расположение. Некоторые модели используют разъёмы, другие – винтовые клеммы.

После снятия реле можно приступать к его диагностике или замене. Соблюдайте осторожность при обращении с компрессором и контактами питания.

Проверка реле мультиметром: что и как измерять

Перед проверкой реле отключите холодильник от сети. Демонтируйте реле с компрессора, запомнив или сфотографировав схему подключения проводов.

Установите мультиметр в режим измерения сопротивления (200 Ом). Проверьте целостность обмотки пускозащитного реле. Измерьте сопротивление между контактами, соединяемыми с компрессором. Нормальное значение – от 15 до 30 Ом. Значение выше 50 Ом указывает на пробой или повреждение обмотки, 0 Ом – на короткое замыкание.

Проверьте контакт реле на срабатывание. Плавно встряхните реле: если внутри слышен свободный глухой звук или дребезг, велика вероятность механического повреждения. Подключите щупы мультиметра к контактам, через которые реле коммутирует питание компрессора. В положении покоя должно быть разомкнуто (показание бесконечность или “OL”). При нажатии на контакт или наклоне реле сопротивление должно резко снизиться – до нуля или близкого к нему значения.

Измерьте сопротивление термозащиты, если она встроена. Это обычно контакт между двумя проводами, ведущими к обмотке компрессора. В рабочем состоянии значение должно быть в пределах 1–5 Ом. Отсутствие показаний указывает на сработавшую или сгоревшую защиту.

После всех проверок убедитесь, что контакты не окислены и не имеют следов перегрева. При наличии любых отклонений от указанных значений реле подлежит замене.

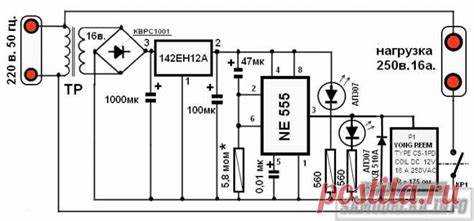

Замена контактов и чистка обгоревших участков реле

Перед началом работы отключите холодильник от сети. Снимите защитный кожух, извлеките реле пускозащитного типа с компрессора, предварительно зафиксировав его расположение для последующей сборки.

Осторожно вскройте корпус реле, используя тонкую отвертку. Осмотрите контакты – потемнение, следы нагара или оплавления указывают на необходимость замены или зачистки. Если контактная группа съёмная, извлеките её, избегая повреждения пружинного механизма.

Для зачистки используйте мелкозернистую наждачную бумагу (зернистость 800–1000) или надфиль. Обрабатывайте поверхность строго вдоль рабочей части контакта, не задевая прилегающие элементы. Удалите остатки нагара, сохранив геометрию площадки. После зачистки протрите детали изопропиловым спиртом для удаления металлической пыли.

Если контакты сильно изношены или деформированы, установите новые, соответствующие модели реле. При пайке соблюдайте температурный режим: перегрев может повредить изоляцию. Используйте припой с содержанием олова не менее 60% и флюс безкислотный. Контакт должен быть закреплён прочно, без наплывов и замыканий.

После замены проверьте подвижность механизма, отсутствие замыканий и надежность соединений. Соберите реле, установите на компрессор, подключите питание. Запуск должен происходить без щелчков и задержек – признак исправности контактов.

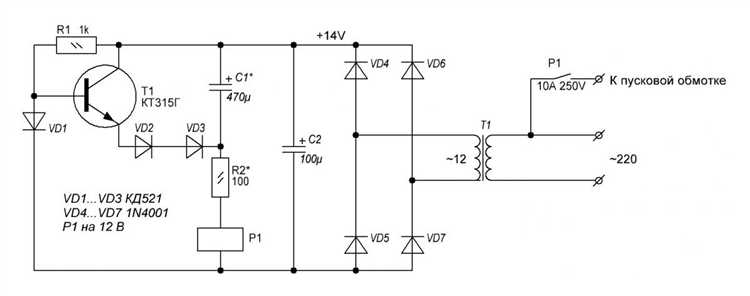

Сборка и подключение реле после ремонта

Перед сборкой убедитесь, что все контактные поверхности очищены от окислов и загрязнений. Используйте мелкую наждачную бумагу или ластик для удаления следов коррозии. Проверьте целостность пружин и фиксирующих элементов, при необходимости замените их новыми аналогами.

Начинайте сборку с установки сердечника и подвижного контакта в корпус реле. Следите, чтобы подвижная часть свободно перемещалась без заеданий и перекосов. После установки контактов затяните крепежные винты с усилием 0,5–0,7 Н·м, чтобы избежать деформации деталей.

Подключение реле к цепи холодильника производится по схеме, указанной на маркировке устройства. Убедитесь в правильности расположения клемм: контакт для питания катушки обычно обозначается буквой A или A1, а выходные контакты – 1, 2 или COM, NO, NC. Неправильное подключение может привести к неисправности компрессора.

Используйте провода с сечением не менее 0,75 мм² для подключения катушки и не менее 1,5 мм² для силовых контактов. Все соединения должны быть надежно зажаты, без люфта, чтобы избежать искрения и перегрева.

Перед окончательной сборкой протестируйте реле с помощью мультиметра в режиме проверки сопротивления катушки и замыкания контактов при подаче напряжения. Значение сопротивления катушки должно соответствовать техническим характеристикам, обычно в диапазоне 50–200 Ом.

После проверки аккуратно закрепите корпус реле, не допуская перекосов и зазоров. Установите реле на штатное место в холодильнике, зафиксировав крепежными элементами. Подключите питание и проведите контрольное включение компрессора, отслеживая отсутствие посторонних звуков и нагрева реле.

Проверка работы холодильника после ремонта реле

После замены или ремонта реле пускозащитного устройства важно провести последовательную проверку работоспособности холодильника, чтобы убедиться в исправности и надежности узла.

1. Подключение и внешний осмотр:

   • Подключите холодильник к электросети, убедитесь в отсутствии искр и посторонних шумов в области реле.
   • Проверьте состояние контактов реле – они не должны перегреваться или иметь следы обгорания.

2. Наблюдение за включением компрессора:

   • Запустите холодильник и засеките время до включения компрессора – оно не должно превышать 10–15 секунд.
   • Убедитесь, что компрессор запускается плавно, без перебоев и рывков.

3. Проверка циклов работы:

   • Дайте компрессору поработать минимум 30 минут, следите за постоянством звука и отсутствием вибраций.
   • Отключите холодильник и проверьте, что реле отключает компрессор через 5–10 минут без задержек.

4. Контроль температуры:

   • После запуска холодильника измеряйте температуру внутри камеры каждые 2 часа первые 6 часов.
   • Температура должна снижаться постепенно, достигая заданных значений (-18°C в морозильной камере, +4°C в холодильной).

5. Тест на повторный запуск:

   • После полного отключения питания включите холодильник повторно и убедитесь, что компрессор запускается без задержек и дополнительных усилий реле.

Если в ходе проверки выявлены нестабильные циклы, частые срабатывания или перегрев реле, рекомендуется повторно проверить корректность монтажа и параметры самого реле.

Вопрос-ответ:

Какие признаки указывают на неисправность реле холодильника?

Основные симптомы поломки реле включают: холодильник не запускается, слышен щелчок реле, но компрессор не работает, периодически срабатывают защитные механизмы, а также появление запаха гари. Если устройство не запускается или запускается с задержкой, скорее всего, проблема связана с реле.

Можно ли самому заменить реле на холодильнике без специальных знаний?

Да, при внимательном подходе и соблюдении правил безопасности ремонт реле можно выполнить самостоятельно. Для этого нужно отключить холодильник от сети, внимательно изучить конструкцию, найти реле и снять его. Новый элемент устанавливается аналогично снятому. Однако важно иметь базовые навыки работы с электроприборами и аккуратность, чтобы избежать повреждений.

Какие инструменты и материалы понадобятся для ремонта реле холодильника своими руками?

Для ремонта обычно требуются: отвертки разного размера, мультиметр для проверки электрических цепей, пассатижи, паяльник с припоем, а также само реле или комплектующие для его восстановления. Иногда полезно иметь изоляционную ленту и чистящие средства для контактов. Все эти инструменты помогают точно диагностировать и устранить неполадки.

Что делать, если после замены реле холодильник продолжает не работать?

Если после замены реле холодильник не включается, следует проверить исправность самого компрессора, наличие питания на контактах и целостность предохранителей. Возможна неисправность других узлов или неправильная установка реле. В таком случае лучше обратиться к специалисту для более детального осмотра и ремонта, так как причины могут быть сложнее.
