Как подключить газовую варочную панель к электросети

Газовая варочная панель требует обязательного подключения к электросети для питания систем электроподжига и автоматического отключения газа. Напряжение питания стандартное – 220 В, 50 Гц. Мощность, как правило, не превышает 100 Вт, что позволяет использовать обычную розетку, но с рядом важных условий по безопасности.

Розетка должна иметь заземляющий контакт и быть подключена через отдельный автоматический выключатель в электрощите. Рекомендуемый номинал автомата – 6 А. Установка устройства защитного отключения (УЗО) с током утечки не более 30 мА – обязательное требование по ПУЭ для влажных помещений и кухонь. Это позволяет исключить риск поражения электрическим током при утечке или пробое на корпус.

Кабель для подключения выбирается сечением не менее 1,5 мм² (медь), тип – ВВГнг-LS или NYM. Подключение должно осуществляться с использованием термостойких клемм или клеммной колодки, исключающих ослабление контакта при нагреве. Запрещается использовать скрутки и изоленту – это не допускается ни одним нормативом.

Если модель панели комплектуется вилкой, розетку следует устанавливать на расстоянии не менее 30 см от корпуса варочной панели и не ниже 60 см от пола. При отсутствии вилки подключение осуществляется напрямую – клеммник должен быть герметичен и размещён в распределительной коробке с крышкой. Все соединения должны быть доступны для осмотра и обслуживания.

Самостоятельное подключение допустимо только при наличии базовых знаний электробезопасности и соответствующих инструментов. В противном случае работу следует доверить квалифицированному электрику с допуском не ниже группы III по электробезопасности.

Определение типа подключения варочной панели: вилка или прямая проводка

Перед установкой газовой варочной панели с электрическим розжигом необходимо определить, каким способом она будет подключена к электросети: через вилку или с использованием прямой проводки. Этот выбор зависит от технических характеристик устройства и условий монтажа.

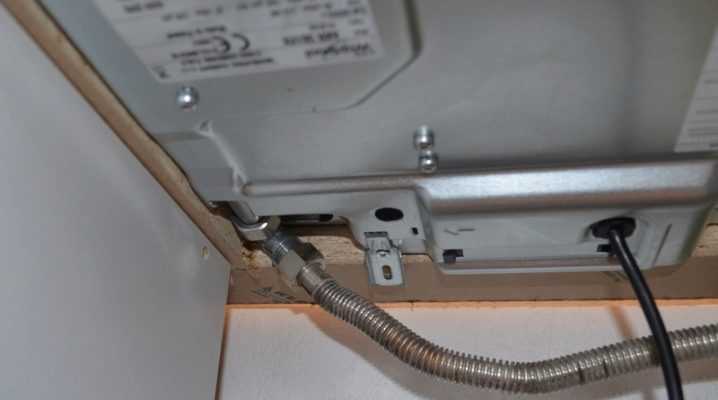

Если варочная панель оснащена кабелем с уже установленной вилкой, её можно подключить напрямую в стандартную розетку 220 В с заземляющим контактом. Однако розетка должна быть рассчитана на ток не менее 16 А и иметь степень защиты не ниже IP44, особенно если она размещена вблизи мойки или духовки. Использование удлинителей недопустимо из-за риска перегрева и возгорания.

Модели с высокой мощностью, превышающей 3,5 кВт, как правило, поставляются без вилки. В этом случае предусмотрено подключение через прямую проводку с обязательной установкой автоматического выключателя и УЗО в распределительном щите. Сечение провода подбирается в зависимости от потребляемой мощности: для нагрузки до 3,5 кВт – кабель 3×1,5 мм², для более мощных устройств – минимум 3×2,5 мм².

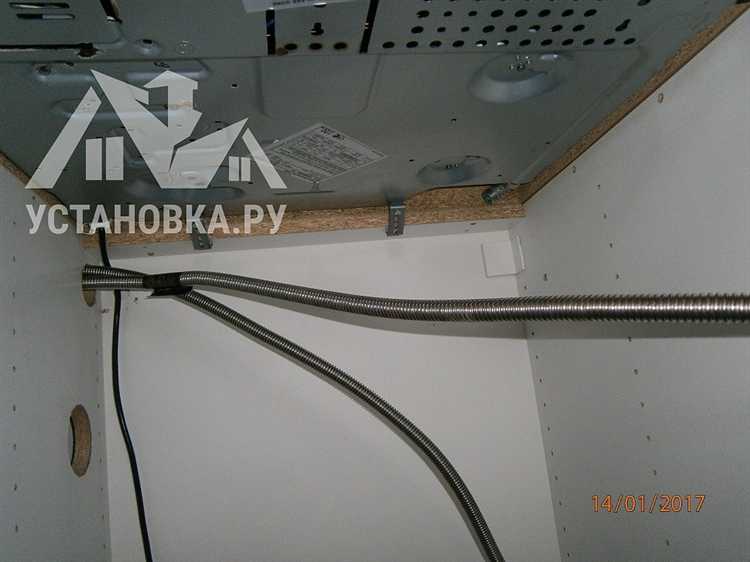

Прямая проводка выполняется с использованием медного кабеля с двойной изоляцией, проложенного в кабель-канале или гофре. Соединение кабеля с клеммной колодкой панели должно быть надёжно затянуто и выполнено с учётом цветовой маркировки: фаза (обычно коричневый), ноль (синий), земля (жёлто-зелёный).

При любом способе подключения обязательна проверка наличия и корректной работы заземления. Нарушение этого требования может привести к поражению электрическим током при утечке напряжения на корпус.

Выбор сечения кабеля и номинала автоматического выключателя

Для подключения газовой варочной панели с электроподжигом и возможной функцией электровентилятора важно правильно подобрать сечение кабеля и номинал автоматического выключателя. Большинство моделей потребляют мощность не более 1 кВт, поэтому расчет необходимо вести с учетом пусковых токов и допустимых токовых нагрузок.

При длине линии до 15 метров и стандартной мощности панели (до 1,5 кВт) рекомендуется использовать медный кабель сечением 1,5 мм². Такой кабель способен безопасно пропускать ток до 19 А при скрытой проводке. Для большей надежности и учета возможных перегрузок допускается применение кабеля сечением 2,5 мм², особенно при планировании подключения дополнительных электрических элементов, например, розетки рядом с панелью.

Устанавливаемый автоматический выключатель должен соответствовать току нагрузки и типу кабеля. При сечении 1,5 мм² допустимо использование автомата на 10 А, при 2,5 мм² – на 16 А. Применение автомата с завышенным номиналом приведёт к риску перегрева и повреждения изоляции кабеля.

Категорически запрещено подключение к одному автомату нескольких мощных потребителей, включая варочную панель, без соответствующего перерасчета нагрузки. Использовать следует только кабель с двойной изоляцией, тип NYM или ВВГнг-LS. Монтаж осуществляется строго с соблюдением правил ПУЭ и СНиП.

Учет требований ПУЭ и СНиП при электроподключении

Подключение газовой варочной панели к электросети должно выполняться с учетом положений «Правил устройства электроустановок» (ПУЭ) и строительных норм СНиП. Основное внимание следует уделить допустимому сечению кабеля, типу розетки, наличию заземления и устройству защитного отключения (УЗО).

Согласно ПУЭ, питающая линия должна быть выполнена медным кабелем сечением не менее 2,5 мм² при мощности панели до 3,5 кВт. При мощности от 3,5 до 7 кВт требуется сечение 4 мм². Кабель прокладывается от распределительного щитка до точки подключения без скруток и соединений.

Пункт 7.1.22 ПУЭ требует установки УЗО с током утечки не более 30 мА на каждую линию, питающую варочную панель. Это снижает риск поражения электрическим током при повреждении изоляции или попадании влаги.

Розетка должна быть рассчитана на ток не менее 16 А (для приборов до 3,5 кВт) и соответствовать классу IP44 при размещении вблизи водоисточников. Обязательна установка розетки с заземляющим контактом. Согласно п.6.6.27 ПУЭ, заземляющий проводник не должен отключаться выключателями или предохранителями.

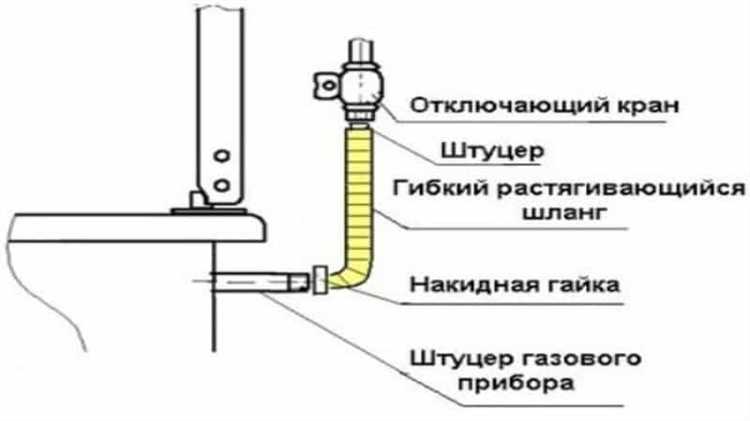

СНиП 3.05.06-85 требует, чтобы прокладка кабеля выполнялась в огнестойкой гофре или кабель-канале, исключающем механические повреждения и нагрев выше допустимого значения. Расстояние от кабеля до газовых труб – не менее 100 мм.

Подключение должно производиться только через индивидуальный автоматический выключатель в щитке с номиналом, соответствующим мощности панели. Это обеспечивает селективную защиту цепи при коротком замыкании или перегрузке.

В случае встроенного подключения без розетки, согласно ПУЭ п.7.1.35, должен применяться клеммный блок закрытого типа, исключающий доступ к токоведущим частям и обеспечивающий надежный контакт без перегрева.

Подготовка розетки: размещение, тип, заземление

Электроподключение газовой варочной панели требует правильной установки розетки с учетом мощности прибора и требований безопасности.

• Розетка должна располагаться на расстоянии 20–30 см от пола по горизонтали не ближе 10 см от края корпуса панели. Установка за самой панелью недопустима – исключается доступ для обслуживания.
• Используется розетка с заземляющим контактом, рассчитанная на ток не менее 16 А. Подключение через простую двухконтактную розетку запрещено.
• Тип – внутреннего монтажа с керамической или термостойкой основой. Корпус должен быть устойчив к перегреву и искрообразованию.
• Заземляющий контакт розетки обязан быть соединён с контуром заземления жилого помещения. Проверка заземления проводится прибором – допустимое сопротивление не более 4 Ом.
• Питающий кабель – медный, трехжильный, сечением не менее 3×1.5 мм² для устройств до 3,5 кВт. При большей мощности – 3×2.5 мм².
• Наличие отдельного автомата в распределительном щите обязательно. Рекомендуемый номинал – 16 А, с устройством защитного отключения (УЗО) 30 мА.

Не допускается использование удлинителей и тройников. Розетка подключается напрямую к линии, без промежуточных соединений.

Последовательность подключения проводов к клеммной колодке

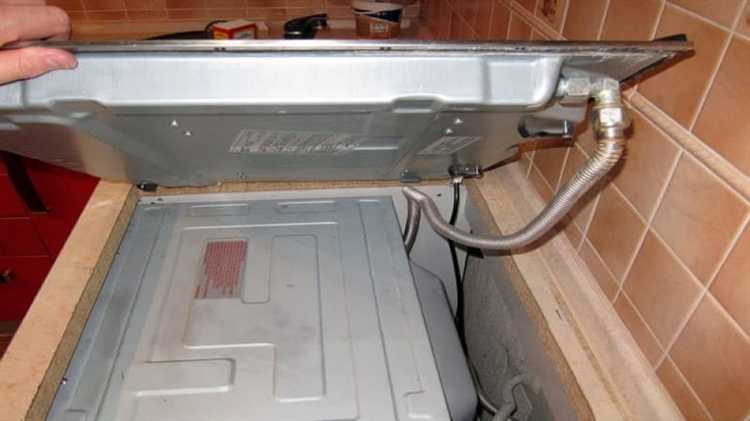

Перед подключением необходимо обесточить сеть и убедиться в отсутствии напряжения на проводах. Клеммная колодка варочной панели обычно располагается сзади под защитной крышкой. Снимите крышку и определите количество клемм – чаще всего их 3 или 5.

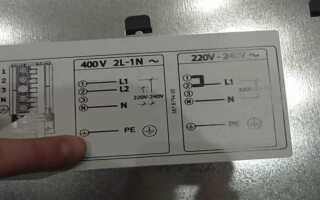

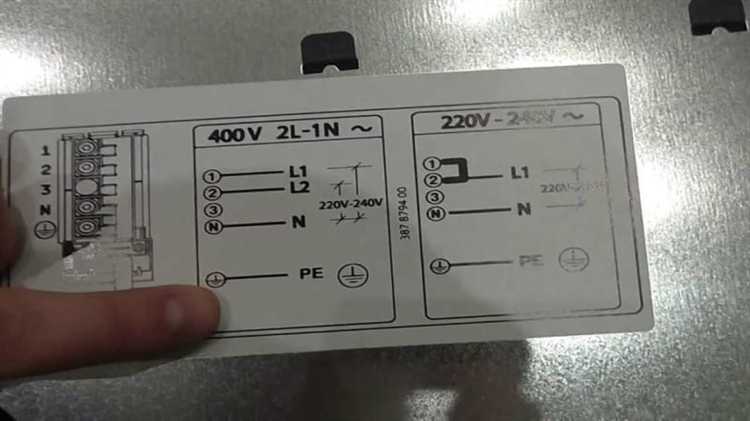

Для однофазной сети (230 В) соедините перемычками клеммы L1, L2 и L3 – это фаза. Подключите фазный провод (обычно коричневый) к объединённой клемме. Нулевой провод (синий) подключается к клемме N. Заземляющий провод (жёлто-зелёный) – к клемме с обозначением заземления (⏚ или PE).

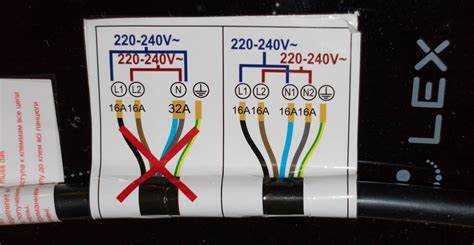

Для двухфазной сети (400 В) соедините L1 и L2 перемычкой, фазные провода подключите к L1 и L3. Ноль – к N. Заземление – к PE. Не подключайте без перемычек, если это указано в схеме на крышке.

Перемычки должны быть из медного проводника соответствующего сечения. Зажимайте провода надёжно, без повреждения жил. После подключения проверьте отсутствие короткого замыкания мультиметром.

Все действия производите в строгом соответствии с электрической схемой, указанной на корпусе панели. Несоблюдение может привести к поломке оборудования или поражению электрическим током.

Особенности подключения панелей с функцией электроподжига

Газовые варочные панели с электроподжигом требуют обязательного подключения к электросети для обеспечения работы системы зажигания. Как правило, для питания используется стандартная сеть 220 В с заземлением, что снижает риск короткого замыкания и повышает безопасность эксплуатации.

Перед подключением необходимо проверить соответствие кабеля и розетки номинальному току панели, обычно до 16 А. Рекомендуется использовать отдельную линию с автоматическим выключателем и УЗО, чтобы изолировать нагрузку от других потребителей и предотвратить аварийные ситуации.

Для подключения электроподжига применяется однопроводной кабель с заземляющим контактом, минимальное сечение жил должно составлять 1,5 мм². При длине проводки свыше 5 метров следует увеличить сечение для снижения потерь напряжения и исключения перегрева.

Подключение выполняется согласно инструкции производителя с обязательным соблюдением полярности и крепления проводов к клеммам, исключающим ослабление контакта. Недопустимо использовать удлинители и тройники, так как они могут вызвать нестабильную работу электроподжига.

После подключения панели необходимо проверить работу системы зажигания, активировав конфорки поочередно. При перебоях или слабом искрообразовании следует проверить контактные соединения и исправность предохранителей.

Проверка правильности подключения и устранение возможных ошибок

Используйте мультиметр для проверки напряжения на клеммах: между фазой и нулём должно быть 220–240 В, а сопротивление изоляции между корпусом и землёй должно быть минимальным. Отсутствие заземления вызывает повышенный риск поражения электрическим током и нестабильность работы панели.

Если варочная панель не включается или появляются ошибки на дисплее, первым делом проверьте целостность питающего кабеля и состояние предохранителей в электрощите. Частая причина – перегоревший автомат или повреждённый провод.

При срабатывании дифференциального автомата (УЗО) проверьте отсутствие токов утечки: замерьте сопротивление изоляции кабеля и убедитесь, что корпус панели надёжно заземлён. Замыкание на корпус или влажность внутри панели требуют немедленного устранения.

Ошибки в подключении сенсорных элементов или подсветки панели чаще всего связаны с ослабленными контактами или повреждением разъёмов. Осмотрите разъёмы на наличие коррозии и плотно закрепите все соединения.

При обнаружении нестандартных звуков или запаха горелого пластика следует немедленно отключить питание и вызвать специалиста. Продолжительная эксплуатация с неисправностями электроники приводит к выходу из строя всей панели и увеличивает риск возгорания.

Когда требуется вызов сертифицированного электрика

Подключение газовой варочной панели к электросети требует соблюдения строгих правил безопасности и технических норм. Вызов сертифицированного электрика обязателен в следующих случаях:

• Отсутствие отдельной линии питания или необходимой розетки с заземлением для варочной панели;
• Необходимость установки автоматического выключателя или УЗО, соответствующих мощности оборудования;
• Использование проводки с недостаточным сечением кабеля, не рассчитанного на максимальную нагрузку панели;
• Подключение варочной панели к существующей электросети с возможными нарушениями в схеме заземления или защитного отключения;
• Необходимость согласования с техническими регламентами и соблюдения требований ПУЭ (Правила устройства электроустановок);
• Требование гарантийного обслуживания, при котором самостоятельное подключение аннулирует гарантию производителя;
• Если варочная панель оснащена функцией индукционного нагрева, что требует специальной квалификации для подключения;
• Любые работы, связанные с демонтажем или изменением существующей электросети, особенно в многоквартирных домах;
• При подозрении на неисправность электропроводки или нестабильность подачи электроэнергии.

Сертифицированный электрик гарантирует:

1. Правильный выбор защитных устройств и кабелей с учетом мощности варочной панели;
2. Соответствие подключения нормам безопасности и нормативным документам;
3. Минимизацию рисков короткого замыкания и пожара;
4. Документальное подтверждение выполненных работ и возможность дальнейшего гарантийного обслуживания.

Вопрос-ответ:

Какие требования к электропитанию газовой варочной панели при подключении?

Газовые варочные панели обычно требуют подключения к электросети для работы подсветки, электронных систем управления и газового клапана. Чаще всего используется напряжение 220 В с заземлением. Важно обеспечить отдельную линию с автоматическим выключателем на 16 А, чтобы избежать перегрузок и сбоев в работе. Кабель должен соответствовать стандартам и иметь сечение, подходящее под нагрузку панели.

Можно ли подключить газовую варочную панель самостоятельно без помощи специалистов?

Подключение газовой варочной панели к электросети требует знаний по электробезопасности и умения работать с электрическими соединениями. Если вы уверены в своих навыках и имеете соответствующий инструмент, возможно выполнить монтаж самостоятельно. Однако рекомендуется проконсультироваться с квалифицированным электриком, так как ошибки в подключении могут привести к неисправностям или аварийным ситуациям.

Какие меры безопасности необходимо соблюдать при подключении газовой варочной панели к электросети?

Перед началом работы обязательно отключите питание в щитке. Проверьте наличие заземления, чтобы предотвратить поражение электрическим током. Используйте только исправные кабели и подходящие по сечению провода. Все соединения должны быть надежно закреплены и изолированы. После подключения рекомендуется провести проверку работы панели и исправности защитных устройств. При сомнениях лучше обратиться к специалисту.

Как выбрать правильный кабель и автоматический выключатель для подключения газовой варочной панели?

Выбор кабеля зависит от мощности панели. Обычно для бытовых моделей с мощностью до 3,5 кВт подходит медный кабель с сечением 2,5 мм². Автоматический выключатель подбирают с номиналом 16 ампер — этого достаточно для защиты цепи от перегрузки. Если в панели есть дополнительные функции с повышенным энергопотреблением, стоит уточнить рекомендации производителя. Важно, чтобы все элементы соответствовали нормам безопасности и требованиям электросети вашего дома.
