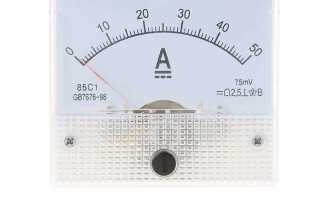

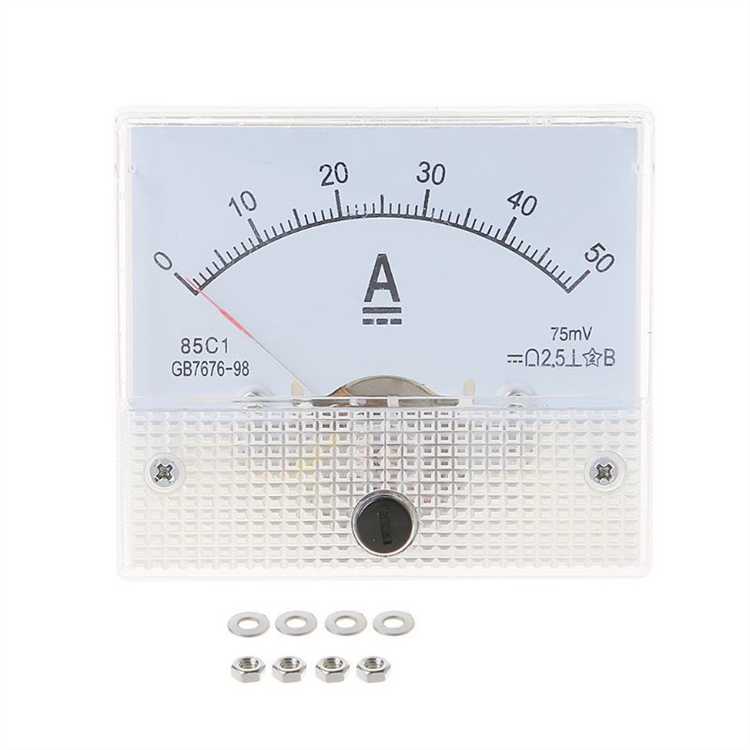

Как подключить миллиамперметр в цепь

Миллиамперметр применяется для измерения силы тока в пределах от долей до тысячных ампера. Подключение прибора требует строго последовательного включения в цепь, чтобы ток, проходящий через объект измерения, также протекал через измерительный механизм прибора. Игнорирование этого правила приведёт к некорректным данным или повреждению устройства.

Перед подключением миллиамперметра необходимо точно определить диапазон тока в цепи. Если максимальное значение превышает предел измерения прибора, потребуется включение шунтирующего резистора. Например, для измерения тока 100 мА с миллиамперметром на 50 мА, параллельно подключается шунт с сопротивлением, рассчитанным по закону Ома и делению токов.

Категорически запрещено подключать миллиамперметр параллельно к источнику питания или нагрузке – это приведёт к короткому замыканию. Для безопасной работы рекомендуется предварительно обесточить цепь, выполнить подключение, затем подать напряжение и провести измерение. После завершения работы прибор следует отключить, чтобы избежать случайных перегрузок.

Выбор подходящего миллиамперметра для конкретной схемы

Перед подбором миллиамперметра необходимо определить диапазон измеряемого тока в цепи. Прибор должен работать в пределах 30–80% от своего максимального значения для обеспечения точности и долговечности. Например, если расчетный ток – 20 мА, оптимальным будет прибор с максимальным пределом 50 мА.

Тип питания и природа сигнала также важны. Для постоянного тока применяют миллиамперметры с обозначением DC (обычно со стрелочной шкалой или цифровые), для переменного – модели с обозначением AC, способные учитывать форму сигнала и частоту. При наличии импульсных помех или ШИМ-регулирования предпочтительны цифровые приборы с встроенными фильтрами.

Сопротивление шунта – критический параметр. Чем оно меньше, тем меньше падение напряжения на приборе. Для чувствительных схем выбирают модели с внутренним сопротивлением менее 1 Ом. Если миллиамперметр подключается к высокоомной цепи, допустимо сопротивление до 10 Ом, но при этом нужно учитывать влияние прибора на схему.

Важно учитывать класс точности. Для калибровочных и научных задач требуется класс 0.2 или 0.5. В бытовых и технических приложениях достаточно класса 1.5 или 2.5. Информация о классе указывается на шкале или в паспорте прибора.

Если измерения планируются в труднодоступных местах или требуется архивирование данных, предпочтение отдают цифровым мультиметрам с функцией регистрации и интерфейсом подключения к ПК. Для стационарных установок с постоянным мониторингом удобны панельные миллиамперметры с винтовым креплением и крупным дисплеем.

Ниже приведены параметры, которые следует учитывать при выборе:

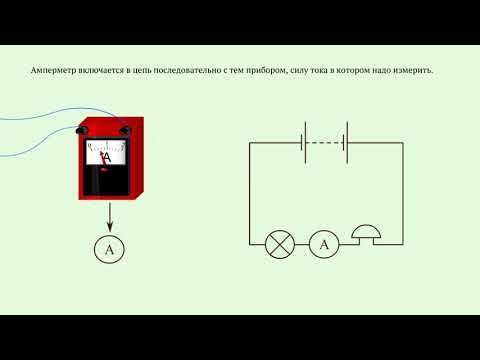

Определение места подключения миллиамперметра в цепи

Миллиамперметр подключается исключительно последовательно с тем участком цепи, ток которого требуется измерить. Неправильное включение, например, параллельно нагрузке, приведёт к короткому замыканию из-за малого внутреннего сопротивления прибора.

• Выберите участок цепи, через который должен протекать измеряемый ток. Это может быть резистор, катушка или любой другой элемент, потребляющий ток.
• Обесточьте цепь перед подключением прибора, чтобы избежать повреждения как миллиамперметра, так и других компонентов.
• Разомкните выбранный участок цепи и подключите миллиамперметр последовательно: один контакт – к началу участка, второй – к его продолжению.
• После подключения восстановите питание цепи и проверьте показания. Если стрелка отклоняется в противоположную сторону или значения не отображаются, отключите прибор и проверьте полярность и целостность цепи.

Измерение проводится при рабочем напряжении, поэтому после подключения миллиамперметра не допускается изменение конфигурации цепи. При необходимости многократных измерений на разных участках рекомендуется использовать коммутационные устройства или разъёмы, обеспечивающие безопасное и быстрое переключение.

Подключение миллиамперметра в разрыв цепи

Миллиамперметр включается последовательно с нагрузкой, поэтому его подключение требует разрыва электрической цепи. До подключения необходимо полностью обесточить участок, чтобы избежать повреждения прибора или короткого замыкания.

Перед подключением необходимо убедиться, что максимально допустимый ток для выбранного диапазона прибора превышает ожидаемое значение тока в цепи. Если ток превышает предел измерения, потребуется шунт или переход на другой диапазон.

Контакты соединяются надёжно, с минимальным сопротивлением в точках подключения. Использование зажимов, пайки или клеммных колодок минимизирует вероятность ложных показаний и нагрева контактов.

После подключения и подачи питания необходимо контролировать стабильность показаний. При отклонениях свыше ожидаемых значений немедленно обесточьте цепь и проверьте подключение и техническое состояние миллиамперметра.

Проверка полярности перед подключением прибора

Миллиамперметр подключается в цепь последовательно, поэтому критически важно учитывать направление тока. Неправильная полярность приводит к обратному отклонению стрелки, а в некоторых приборах – к их повреждению.

Если маркировка отсутствует, воспользуйтесь источником с известной полярностью и подключите миллиамперметр через резистор номиналом не менее 1 кОм. Кратковременное подключение покажет направление отклонения стрелки. Если отклонение назад – перепутаны полюса.

При работе с постоянным током обязательно используйте цифровой мультиметр для предварительного определения направления тока в цепи. Подключите его в режиме измерения тока и проверьте знак на дисплее: минус указывает на обратное направление.

Для самодельных схем используйте цветовую маркировку проводов: красный – «+» питания, чёрный – «−». При наличии сомнений проверьте схему подключения или измерьте напряжение между предполагаемыми точками включения.

Использование миллиамперметра с внешним шунтом

При измерении токов, превышающих номинальный предел миллиамперметра, используется внешний шунт – низкоомное сопротивление, подключаемое параллельно измерительному механизму. Это позволяет измерять большие токи, направляя через миллиамперметр лишь малую часть общего тока.

Выбор сопротивления шунта зависит от максимального измеряемого тока и внутреннего сопротивления миллиамперметра. Например, если прибор рассчитан на 1 мА и имеет внутреннее сопротивление 100 Ом, для измерения тока 1 А потребуется шунт с сопротивлением примерно 0,1 Ом. Такой шунт обеспечит падение напряжения в 0,1 В, соответствующее 1 мА через миллиамперметр.

Перед подключением важно проконтролировать полярность, так как миллиамперметры чувствительны к направлению тока. При неправильной полярности стрелка может отклоняться в обратную сторону или выйти за пределы шкалы.

После монтажа рекомендуется проверить точность измерений с помощью эталонного источника тока. Это позволит скорректировать сопротивление шунта при необходимости и избежать ошибок в дальнейших измерениях.

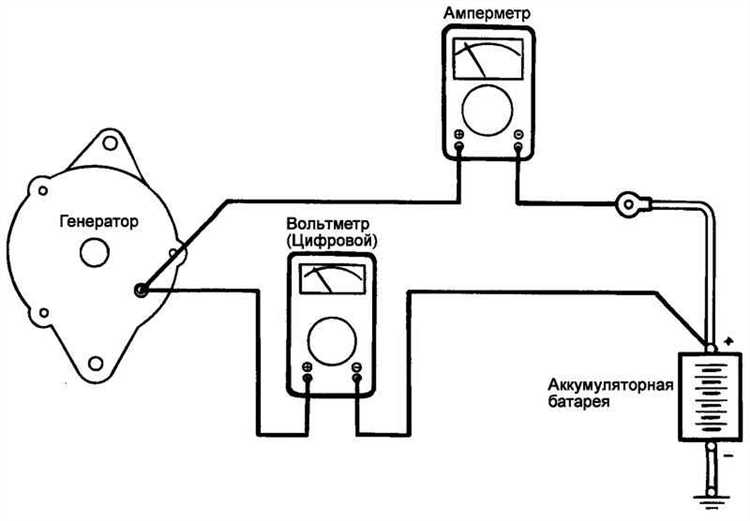

Проверка целостности прибора перед включением

Перед подключением миллиамперметра необходимо убедиться в его исправности для точных измерений и безопасности. Рекомендуется выполнить следующие действия:

1. Визуальный осмотр корпуса и шкалы:
   • Отсутствие трещин, деформаций и следов влаги.
   • Чёткое и ровное расположение стрелки на нулевой отметке без колебаний.
2. Проверка целостности проводов и разъёмов:
   • Изоляция должна быть без повреждений и потертостей.
   • Контакты разъёмов – чистые, без коррозии и окислов.
3. Проверка сопротивления обмоток:
   • Использование омметра для измерения внутреннего сопротивления.
   • Значение сопротивления должно соответствовать технической документации (обычно от нескольких Ом до десятков Ом в зависимости от модели).
   • При обнаружении обрыва или короткого замыкания прибор не допускается к эксплуатации.
4. Проверка стрелочного механизма:
   • Лёгкое движение стрелки при наклоне прибора свидетельствует об отсутствии заеданий.
   • Плавное возвращение в исходное положение гарантирует корректные показания.
5. Калибровка и нулевая настройка:
   • При необходимости установить стрелку в нулевое положение регулирующим винтом.
   • Отсутствие возможности точной установки указывает на неисправность.

Только после успешного прохождения всех проверок миллиамперметр можно подключать в цепь для измерений.

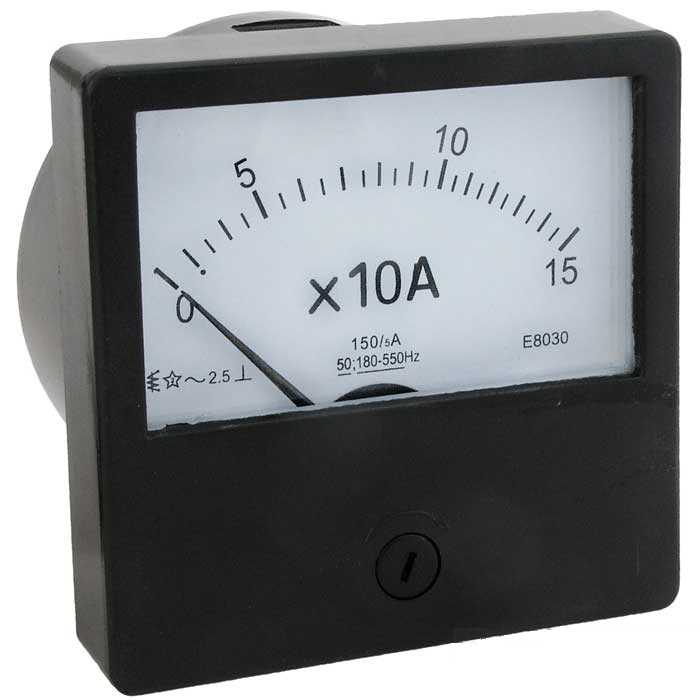

Особенности подключения в цепях постоянного и переменного тока

В цепях переменного тока миллиамперметр подключается также последовательно, но полярность не имеет значения из-за периодического изменения направления тока. Однако при измерении переменного тока важно учитывать тип прибора: для измерения истинного значения эффективного тока требуется миллиамперметр с истинным RMS-выходом или внешний преобразователь. Использование прибора с обычным датчиком постоянного тока приведёт к завышенным или заниженным показаниям при сложных формах сигнала.

Для защиты миллиамперметра в цепях переменного тока рекомендуется применять дополнительные компоненты, такие как предохранители или шунты, рассчитанные на максимальные токи и частоты цепи. Высокочастотные компоненты цепи могут вызывать искажения показаний из-за индуктивных и ёмкостных свойств прибора и соединительных проводов, поэтому в таких условиях важно минимизировать длину проводов и использовать экранирование.

Безопасное отключение миллиамперметра после измерений

Перед отключением миллиамперметра убедитесь, что ток в цепи снижен до минимального значения или полностью отсутствует. Это предотвращает появление искр и повреждение прибора.

Отключать прибор необходимо последовательно: сначала разомкните соединение в цепи, чтобы исключить протекание тока через миллиамперметр, затем отсоедините провода от клемм прибора. Непосредственное отсоединение под нагрузкой может привести к короткому замыканию или выходу из строя прибора.

При использовании разъемных проводов убедитесь, что контакт чистый и не имеет следов перегрева, что указывает на правильность предыдущих подключений и снижает риск повреждений при отключении.

После снятия прибора храните миллиамперметр в защитном чехле, чтобы избежать механических повреждений и попадания пыли на контакты.

Вопрос-ответ:

Как правильно подключить миллиамперметр в цепь, чтобы не повредить прибор?

Миллиамперметр нужно включать последовательно с нагрузкой, чтобы через него протекал измеряемый ток. Важно убедиться, что выбранный диапазон измерения соответствует ожидаемому току, иначе прибор может выйти из строя. Перед подключением следует отключить питание цепи, а после установки — плавно включить, наблюдая за показаниями.

Почему миллиамперметр нельзя подключать параллельно нагрузке?

Подключение миллиамперметра параллельно нагрузке приведёт к короткому замыканию, так как прибор имеет очень малое внутреннее сопротивление. Это вызовет резкий рост тока через прибор, что может повредить его и вызвать аварийную ситуацию в цепи.

Как подобрать нужный диапазон измерения тока на миллиамперметре?

Выбор диапазона зависит от ожидаемой силы тока в цепи. Если ток неизвестен, стоит начать с максимального диапазона, чтобы избежать повреждения прибора. Если измеряемый ток значительно меньше максимума, можно переключиться на меньший диапазон для более точного показания. При этом важно, чтобы максимальный предел выбранного диапазона превышал реальный ток.

Какие ошибки часто допускают при подключении миллиамперметра и как их избежать?

Одной из распространённых ошибок является подключение миллиамперметра параллельно элементам цепи, что может привести к поломке прибора и цепи. Также часто неправильно выбирают диапазон измерений, что приводит к перегрузке устройства. Чтобы избежать проблем, следует внимательно изучить схему подключения, соблюдать полярность и начинать измерения с максимального диапазона, постепенно снижая его при необходимости.
