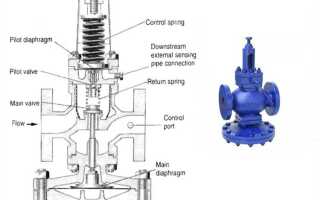

Электромагнитные клапаны играют ключевую роль в системах автоматического управления, обеспечивая точное регулирование потока жидкостей или газов. Для эффективной эксплуатации таких клапанов необходимо периодически проверять их работоспособность. Несоответствие характеристик или выход из строя клапана может привести к сбоям в системе и повреждению оборудования.
Проверка начинается с диагностики электрической составляющей. Для этого необходимо использовать мультиметр, чтобы измерить сопротивление катушки клапана. Стандартное значение сопротивления катушки обычно указано в технической документации. Если сопротивление значительно отклоняется от нормы, это может свидетельствовать о повреждении катушки или проводки.
Следующий этап – проверка механической части клапана. Чтобы убедиться, что клапан открывается и закрывается правильно, его нужно подключить к системе питания и наблюдать за его реакцией на команду. Клапан должен четко реагировать на включение и отключение питания, производя быстрые, но плавные перемещения заслонки. В случае, если клапан «зависает» или не изменяет положение, вероятно, проблема заключается в механизме или в наличии загрязнений, мешающих его нормальной работе.
Особое внимание стоит уделить звуковым и визуальным проявлениям. При работе клапана не должно быть посторонних шумов, таких как щелчки или скрежет. Эти звуки могут указывать на износ или повреждение внутренней части механизма, что требует немедленного ремонта или замены клапана.
Чтобы повысить точность проверки, рекомендуется использовать специализированные диагностические устройства, которые позволят отслеживать рабочие параметры клапана в реальном времени, включая давление, температуру и скорость потока. Это обеспечит более глубокое понимание состояния устройства и предотвратит его преждевременный выход из строя.
Как визуально определить неисправность электромагнитного клапана
Для диагностики состояния электромагнитного клапана достаточно провести визуальный осмотр, который поможет выявить явные признаки неисправности. Прежде всего, важно обратить внимание на следующие моменты:
1. Видимые повреждения корпуса
Повреждения корпуса клапана могут свидетельствовать о механических дефектах. Трещины, вмятины или следы коррозии на поверхности корпуса могут указывать на возможные утечки или плохую герметичность. Особенно важно проверить герметичность соединений и сварных швов, так как их повреждения приведут к утечкам и снижению эффективности работы клапана.
2. Наличие загрязнений
Накопление грязи, ржавчины или других частиц на клапане может привести к его заеданию. Осмотрите магнитную катушку и другие компоненты клапана на предмет видимых загрязнений. Если клапан работает в условиях загрязненной среды, это может повлиять на его нормальную работу и привести к частичной или полной неисправности.
3. Признаки перегрева
Перегрев часто сопровождается изменением цвета материала, из которого изготовлен клапан. При перегреве возможно появление темных пятен или потемнений на поверхности. Это может свидетельствовать о недостаточной теплоотдаче или неправильной эксплуатации устройства. При длительном перегреве могут также образовываться микротрещины, что ухудшает работоспособность клапана.
4. Посторонние звуки
Наличие звуков, таких как щелчки, скрежет или гул при работе клапана, также можно отнести к визуальным признакам неисправности. Эти звуки могут свидетельствовать о механических проблемах, например, износе подвижных частей или нарушении работы магнитной системы. Внимательно прислушивайтесь к клапану во время его работы.
5. Неправильная работа индикатора
Некоторые модели электромагнитных клапанов оснащены индикаторами работы, которые показывают состояние клапана. Если индикатор не горит или мигает, это может указывать на повреждение электрической части клапана, например, обрыв катушки или неисправность в цепи питания. Визуальная проверка состояния индикатора – первый шаг в диагностике проблем с электроснабжением клапана.
6. Неправильная посадка катушки
Если катушка не сидит плотно на корпусе клапана, это может указывать на износ или повреждение крепежных элементов. Неправильная посадка катушки приведет к неполной активации клапана, что вызовет его нестабильную работу или полное прекращение функционирования.

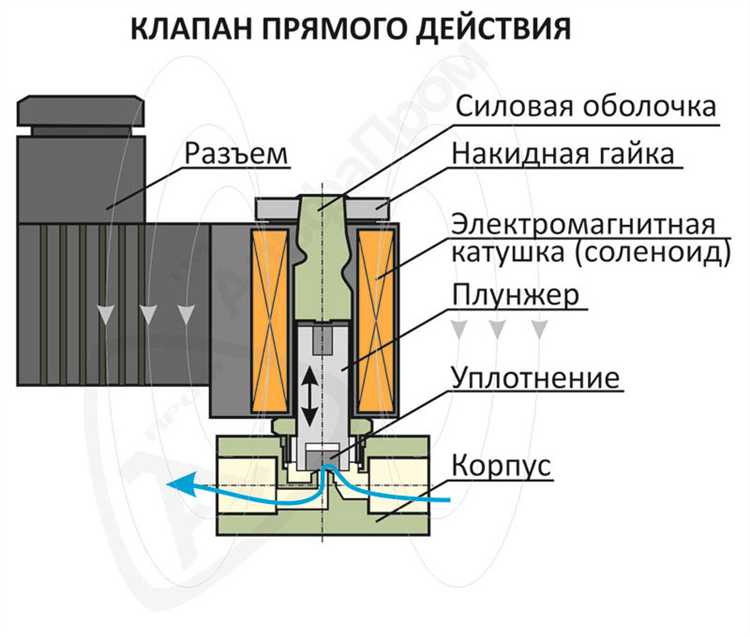

Использование мультиметра для проверки целостности обмотки клапана
Для проверки целостности обмотки электромагнитного клапана важно использовать мультиметр, который позволит быстро оценить состояние катушки. Первый шаг – установить мультиметр в режим измерения сопротивления (Омметр). Это даст точное представление о состоянии обмотки, так как обрыв проводов или короткое замыкание катушки будут сразу заметны.
При проверке сопротивления обмотки, мультиметр должен показывать стабильное значение, соответствующее техническим характеристикам клапана. Обычно сопротивление обмотки колеблется от 10 до 200 Ом, в зависимости от типа устройства. Если сопротивление слишком высоко или приближается к бесконечности, это свидетельствует о разрыве в проводке, а если значение слишком низкое – о возможном коротком замыкании внутри катушки.
Для точности измерений, необходимо отключить клапан от электросети и снять все соединения. Это исключит влияние внешних факторов, таких как остаточное напряжение или наводки от соседних элементов.
Если мультиметр показывает значение, которое значительно отклоняется от нормы, обмотка, скорее всего, неисправна и требует замены. Также стоит обратить внимание на наличие внешних повреждений, например, перегрева катушки, который может проявляться в виде обугливания изоляции.
Совет: В некоторых случаях даже незначительные повреждения обмотки могут привести к нестабильной работе клапана. Поэтому, если подозрение на неисправность остается, рекомендуется провести диагностику с использованием профессионального оборудования для более точной оценки состояния обмотки.
Проверка работы электромагнитного клапана на открытие и закрытие
Для проверки работы электромагнитного клапана на открытие и закрытие необходимо выполнить несколько ключевых шагов, чтобы убедиться в его правильной функциональности. Основной принцип работы электромагнитного клапана заключается в том, что при подаче напряжения на катушку клапан должен открыться, а при отсутствии напряжения – закрыться.
Первый этап – проверка состояния катушки. Если катушка повреждена или имеет короткое замыкание, клапан не откроется, несмотря на подачу напряжения. Для проверки катушки нужно измерить сопротивление с помощью мультиметра. В норме сопротивление должно соответствовать техническим характеристикам клапана. Если сопротивление слишком высокое или низкое, катушка неисправна.
Далее следует проверить сам клапан на открытие. Для этого необходимо подать напряжение, соответствующее рабочим характеристикам клапана (чаще всего это 12 или 24 В). После подачи напряжения клапан должен быстро и четко открыть проход для жидкости или газа. Это можно проверить визуально, если клапан снабжен индикатором или специальным окошком для наблюдения. В случае с закрытым клапаном давление в системе будет оставаться на прежнем уровне, и поток жидкости прекратится.
Для проверки закрытия клапана также подается напряжение в катушку. После отключения напряжения клапан должен закрыться в течение нескольких секунд. Замедленное или нечеткое закрытие может указывать на засорение механизма, неисправность пружины или износ уплотнительных элементов. Если клапан закрывается, но сохраняется утечка, причиной может быть повреждение седла клапана или уплотнителя.
Дополнительно можно проверить наличие шума при открытии и закрытии клапана. Обычные электрические клапаны должны работать бесшумно или с минимальным шумом. Проблемы с электромагнитом или механической частью могут проявляться в виде скрежета, стука или других аномальных звуков. Эти признаки требуют внимания и могут сигнализировать о механическом износе.
При проведении этих проверок важно следить за рабочими условиями клапана – температурой и давлением в системе, так как они могут повлиять на точность тестирования. После всех проверок и возможного ремонта клапан необходимо протестировать в реальных условиях работы системы, чтобы убедиться в его нормальной эксплуатации.
Как правильно измерить потребляемый ток клапаном
Измерение потребляемого тока электромагнитного клапана позволяет оценить его работу и состояние. Для этого используется амперметр, который подключается в серию с цепью питания клапана. Важно, чтобы прибор был рассчитан на соответствующие диапазоны тока, чтобы избежать повреждения как устройства, так и измерительного оборудования.
Для начала убедитесь, что клапан подключен правильно и стабильно работает. Затем, используя амперметр, измерьте ток при включении клапана в режиме работы (активный ток). Это можно сделать в режиме постоянного тока (DC), если клапан работает от источника постоянного тока, либо в режиме переменного тока (AC), если клапан питается от источника переменного тока.
Порядок измерений:
1. Отключите питание от клапана перед подключением амперметра.
2. Подключите амперметр в разрыв цепи, так, чтобы он был в серию с клапаном.
3. Включите питание системы и обратите внимание на показания амперметра.
4. Проверьте, чтобы значение тока не превышало номинальные характеристики клапана, указанные в технической документации. Измеренные значения могут варьироваться в зависимости от рабочих условий, температуры и состояния устройства.
Если ток значительно отклоняется от номинального, это может свидетельствовать о наличии неисправности, например, о коротком замыкании или повреждении катушки. В случае повышения тока свыше максимальных значений необходимо немедленно отключить систему для предотвращения повреждения оборудования.
Советы по точности измерений:
1. Для точных измерений используйте амперметр с высокой чувствительностью, который может точно отобразить малые изменения тока, особенно в низкотоковых цепях.
2. Помните, что измерение тока при различных условиях (например, при запуске или в процессе работы) может дать разные результаты, поэтому проводите несколько измерений в разных режимах работы клапана.
Контроль потребляемого тока позволяет своевременно выявить возможные проблемы в системе и продлить срок службы клапана.
Методы тестирования давления и пропускной способности клапана
Тестирование давления и пропускной способности электромагнитного клапана критически важно для обеспечения его надежной работы в системе. Для этого используются различные методы, каждый из которых позволяет выявить различные возможные неисправности или отклонения от нормы. Рассмотрим основные из них.
Тестирование давления с помощью манометра
Манометр – это основной инструмент для проверки давления в клапане. Для теста необходимо подключить манометр к выходному или входному патрубку клапана. Клапан должен быть полностью закрыт, и на системе должно быть подано рабочее давление. Если показания манометра соответствуют номинальному давлению, клапан функционирует правильно. Если давление отклоняется, это может свидетельствовать о неисправности, такой как износ уплотнительных колец или неправильно отрегулированное срабатывание.
Метод измерения пропускной способности
Для проверки пропускной способности клапана в систему подается жидкость или газ с известной массовой или объемной скоростью. Измеряется расход через клапан при его открытом состоянии. Сравнивая фактический расход с расчетными данными, можно оценить, насколько клапан соответствует заявленной пропускной способности. Отклонения от нормы могут указывать на засоры, повреждения внутренних компонентов или несоответствие рабочим характеристикам клапана.
Использование тестера потока
Тестер потока позволяет проверить, сколько жидкости или газа проходит через клапан при различных уровнях давления. Для этого тестер подключается к клапану, и производится замер потока при минимальном и максимальном давлениях. Нормальный клапан должен обеспечивать стабильный поток в пределах заданных значений. Отклонения могут свидетельствовать о проблемах с механизмом открытия или засорении клапана.
Тестирование на герметичность
Для проверки герметичности клапана используется метод создания вакуума или подачи тестового газа под низким давлением. Если в процессе теста наблюдаются утечки, это сигнализирует о повреждении уплотнителей или других критических элементов клапана. Герметичность можно проверить как в закрытом, так и в открытом состоянии клапана, в зависимости от условий эксплуатации.
Калибровка электромагнитной катушки
В случае с электромагнитным клапаном необходимо также проверять работоспособность катушки, которая управляет открытием и закрытием. Для этого используется токовый измеритель, который проверяет, сколько тока потребляет катушка при подаче напряжения. Отклонение от расчетных значений может указывать на неисправность катушки или проблемы с электросхемой управления.
Как устранить основные неисправности электромагнитного клапана
Электромагнитные клапаны могут выходить из строя по разным причинам. Важно выявить неисправность на ранней стадии, чтобы минимизировать простои оборудования. Рассмотрим основные проблемы и способы их устранения.
1. Электрическая неисправность
Если клапан не работает, причиной может быть отсутствие напряжения или неправильная подача тока.
- Проверьте напряжение: Измерьте напряжение на контактах клапана. Оно должно соответствовать номинальному значению, указанному в документации (например, 24 В или 220 В). Если напряжение низкое или отсутствует, проверьте источник питания и проводку.
- Проверьте катушку: Используйте мультиметр для проверки сопротивления катушки. Если сопротивление бесконечно, катушка повреждена, и ее нужно заменить.
- Проверьте контакты: Убедитесь, что на клеммах нет окисления или грязи, которые могут нарушать контакт. Почистите их при необходимости.
2. Механическая неисправность
Если клапан не открывается или не закрывается, проблема может заключаться в механической части устройства.
- Проверьте засорение: Осмотрите клапан на предмет загрязнений или частиц, которые могут блокировать движение элемента. Промыть клапан или заменить фильтры.
- Проверьте уплотнения: Если уплотнительные кольца изношены или повреждены, это может привести к утечке. Замените изношенные уплотнения.
- Проверьте подвижные части: Убедитесь, что шток или сиденье клапана свободно двигаются. Иногда может потребоваться смазка или регулировка натяжения пружины.

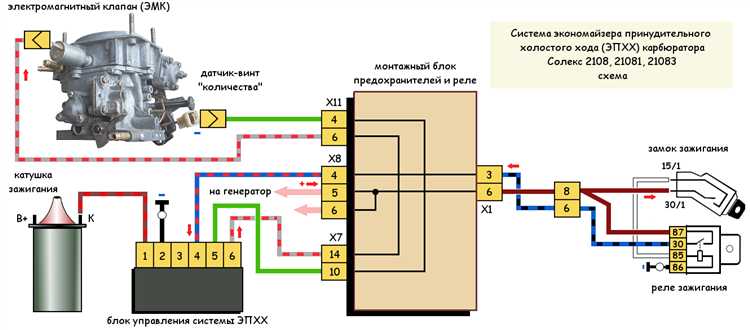

3. Неисправности, связанные с перепадами давления
Если клапан не срабатывает при перепадах давления в системе, это может быть связано с неправильной настройкой или повреждением компонента.
- Проверьте параметры давления: Убедитесь, что давление в системе соответствует допустимым значениям для клапана. Для этого используйте манометр для измерения давления в момент работы клапана.
- Настройка клапана: Некоторые клапаны имеют регулировку для работы при определенном давлении. При необходимости скорректируйте параметры работы устройства.
4. Проблемы с электромагнитом
Если клапан не срабатывает, причиной может быть проблема с самим электромагнитом.
- Проверьте электромагнит: Измерьте ток, протекающий через катушку, и убедитесь, что он соответствует нормам. При недостаточном токе катушка может не создавать достаточно магнитного поля для срабатывания клапана.
- Перегрев: Если электромагнит перегревается, это может привести к его выходу из строя. Убедитесь, что нагрузка на электромагнит соответствует его техническим характеристикам.
5. Неправильная установка клапана
Если клапан установлен неправильно, он может не работать должным образом.
- Проверьте ориентацию клапана: Убедитесь, что клапан установлен в соответствии с указаниями производителя. Часто клапаны имеют стрелки для направления потока. Неправильная ориентация может привести к его неисправности.
- Убедитесь в правильности подключения: Проверьте все соединения и трубопроводы. Неправильное подключение может вызвать утечку или неправильное функционирование клапана.
Вопрос-ответ:
Как можно проверить работоспособность электромагнитного клапана?
Для проверки электромагнитного клапана необходимо сначала отключить питание и убедиться, что система не под давлением. Далее следует визуально осмотреть клапан на наличие повреждений и загрязнений. После этого можно подключить клапан к источнику питания и проверить, слышен ли щелчок при включении и выключении электромагнита, что указывает на его активность. Также можно измерить напряжение на контактах, чтобы удостовериться, что оно соответствует требуемому значению.
Что делать, если электромагнитный клапан не реагирует на питание?
Если клапан не реагирует на подачу питания, следует проверить несколько факторов. Первым делом стоит удостовериться, что источник питания работает корректно. Затем нужно проверить проводку и контакты на наличие повреждений или коррозии. Если питание в порядке, но клапан все равно не функционирует, возможно, проблема кроется в самом клапане, и его нужно разобрать, чтобы проверить состояние электромагнита и механизма клапана. В случае, если клапан заел или износился, его потребуется заменить.
Как проверить, не заедает ли механизм клапана?
Для того чтобы проверить механизм на заедание, можно вручную попытаться подать давление через клапан и наблюдать за его работой. Если клапан не открывается или открывается с задержкой, вероятно, механизм заедает. В таком случае его необходимо разобрать и очистить от грязи, известковых отложений или другого мусора, который может мешать его нормальной работе. Также стоит проверить, нет ли повреждений или износа в самом клапане, которые могут быть причиной заедания.
Какие признаки указывают на неисправность электромагнитного клапана?
Основные признаки неисправности электромагнитного клапана включают отсутствие реакции на подачу питания (отсутствие щелчка), утечку жидкости через клапан при его закрытом состоянии, либо его неадекватную работу — например, клапан не полностью закрывается или не открывается. Также возможен перегрев клапана, что может свидетельствовать о его внутреннем повреждении. В таких случаях рекомендуется отключить клапан и провести диагностику или замену неисправных частей.
Каким образом можно проверить правильность установки электромагнитного клапана?
Правильность установки электромагнитного клапана можно проверить с помощью нескольких шагов. Во-первых, нужно убедиться, что клапан установлен в соответствии с направлением потока, указанным на корпусе. Это важно, так как неправильная ориентация может привести к его неисправности. Во-вторых, стоит проверить герметичность соединений и отсутствие утечек. В-третьих, после установки следует провести тестирование с подачей питания и давления, чтобы убедиться, что клапан функционирует правильно: закрывается и открывается в ответ на изменение состояния электромагнита.
Как проверить, работает ли электромагнитный клапан?
Для проверки работоспособности электромагнитного клапана нужно выполнить несколько шагов. Во-первых, убедитесь, что подача электроэнергии на клапан исправна. Для этого можно проверить напряжение на выводах клапана с помощью мультиметра. Во-вторых, послушайте, если клапан при включении делает характерный звук — это может свидетельствовать о его активации. В-третьих, проверьте, открывает ли клапан проход для жидкости или газа, если это возможно в вашей системе. Также можно визуально осмотреть клапан на наличие утечек или других повреждений. В некоторых случаях понадобится разобрать клапан, чтобы оценить его внутреннее состояние, особенно если он не реагирует на подачу напряжения. Если клапан не работает, возможно, потребуется его чистка или замена поврежденных компонентов.
