Контроль прочности бетона на объекте – обязательная часть технологического процесса, обеспечивающая безопасность и долговечность конструкции. Для оценки используют как разрушающие, так и неразрушающие методы, выбор которых зависит от объема выборки, стадии твердения и требований к точности.
Разрушающие методы включают испытания образцов на сжатие после определенного периода выдержки. На практике чаще всего применяют стандартные кубики или цилиндры, выдерживаемые в лабораторных условиях, либо непосредственно срезы с конструкции. Минимальная прочность проверяется через 7, 14 и 28 суток с момента заливки.

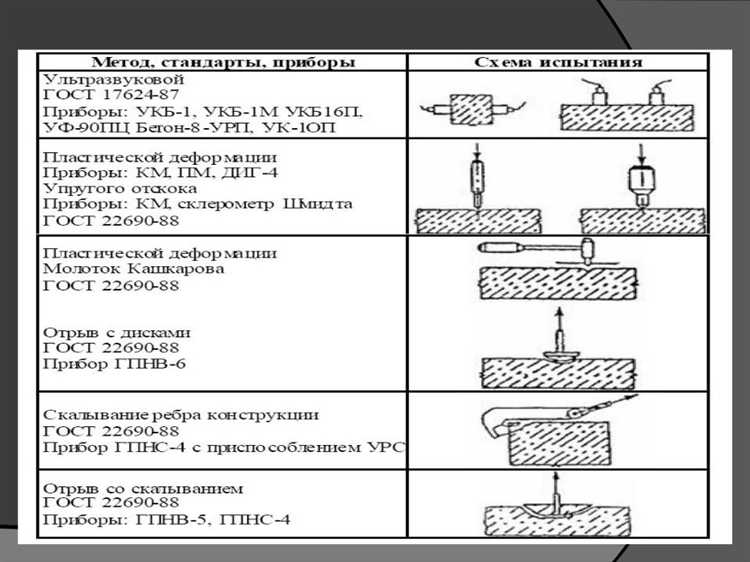

Неразрушающие методы позволяют получить данные без повреждения конструкции. Самый распространенный – ударный метод (склерометр), дающий оценку прочности по величине отскока. Дополнительно используются ультразвуковые импульсы для измерения скорости прохождения волн, что косвенно указывает на однородность и качество материала.
Для оперативного контроля применяют метод сжатия с помощью переносных прессов, что дает оценочные показатели, достаточные для принятия технических решений на объекте. Важно учитывать, что условия твердения, температура и влажность существенно влияют на результаты, поэтому измерения необходимо сопоставлять с нормативными требованиями и условиями испытаний.
Отбор и подготовка образцов бетона для испытаний
Для получения достоверных результатов прочностных испытаний отбор бетонных образцов должен выполняться непосредственно на строительной площадке в процессе укладки. Оптимальный объем каждой пробы составляет 15–20 литров, что позволяет сформировать несколько контрольных образцов одинакового размера.
Методы отбора: обычно применяют пробоотборники цилиндрической формы с внутренним диаметром не менее 150 мм. Забор бетонной смеси выполняется непрерывно, без промежутков, для исключения расслаивания.
Время отбора: выборка должна совпадать с моментом укладки бетона в конструкцию, чтобы образцы отражали реальные условия твердения.
Формирование образцов: в форму бетон укладывают послойно, каждый слой тщательно уплотняют вибратором или ручным трамбованием, чтобы исключить воздушные пустоты. Высота слоя не превышает 5 см.
Объем и геометрия: стандартные образцы – цилиндры диаметром 150 мм и высотой 300 мм, либо кубы 150×150×150 мм. Форма и размеры должны соответствовать нормативам для конкретного типа испытаний.
Подготовка к испытаниям: после заливки поверхности выравнивают и закрывают пленкой для предотвращения испарения влаги. Образцы выдерживают в условиях строительной площадки первые 24 часа, затем аккуратно извлекают из форм и помещают в камеру увлажнения при температуре +20±2 °C и относительной влажности не менее 95% до момента испытаний.
Важно избегать механических повреждений при транспортировке и хранении, так как это влияет на показатели прочности.
Использование сжатия кубиков для определения прочности

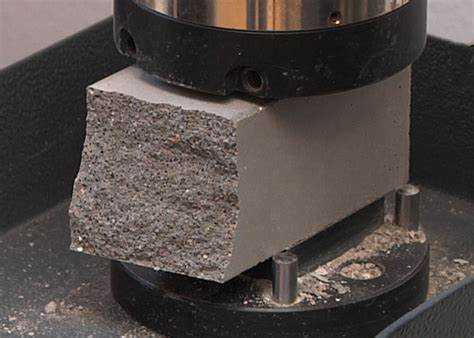

Испытание проводится на гидравлических прессах с точной калибровкой. Нагрузка возрастает с постоянной скоростью 0,5–1,0 МПа/с до разрушения куба. Максимальное значение нагрузки фиксируется и делится на площадь сечения образца, что дает величину прочности в МПа. Приборы должны проходить поверку не реже одного раза в год, а образцы – подготавливаться с соблюдением стандартных требований к трамбовке и вибрированию.
Для получения достоверных результатов необходимо отбирать не менее трех кубиков из одной партии бетона. Среднее значение прочности не должно отклоняться более чем на 15% от каждого отдельного результата. Если расхождения превышают этот предел, испытания повторяют на новых образцах. При нарушениях условий твердения или подготовки образцов результаты считаются недействительными.
Использование сжатия кубиков позволяет выявить отклонения в качестве бетонной смеси, контролировать соответствие проектным параметрам и своевременно корректировать технологию производства работ. Результаты влияют на принятие решений о начале дальнейших этапов строительства, в частности, демонтаже опалубки и нагружении конструкций.
Метод ультразвукового импульсного контроля бетона

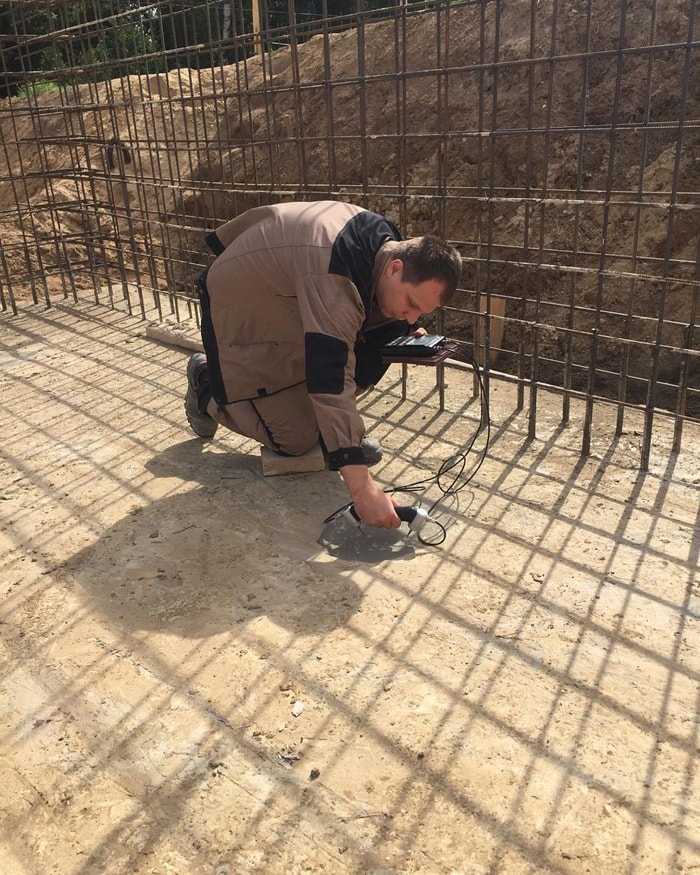

Ультразвуковой импульсный метод основан на измерении скорости прохождения ультразвуковых волн через бетонную структуру. Применение этого метода позволяет определить однородность материала, выявить внутренние дефекты и оценить прочностные характеристики без повреждения образца.
Для контроля используют специальные ультразвуковые преобразователи с рабочей частотой от 20 до 150 кГц. Скорость распространения волн в бетоне напрямую коррелирует с его плотностью и степенью затвердевания. Средние значения скорости для качественного бетона лежат в диапазоне 3500–4500 м/с. Снижение скорости более чем на 15% относительно эталонного значения указывает на возможные пустоты, трещины или недостаточную плотность.

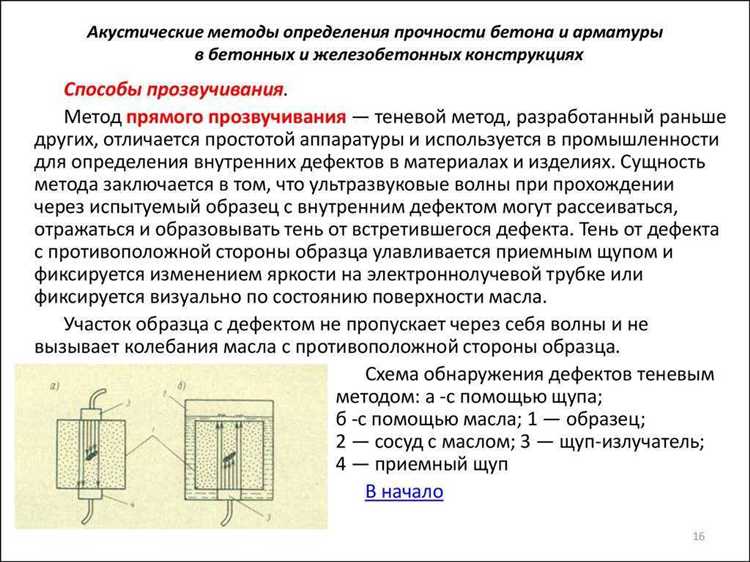

Измерения выполняются методом прямого прохождения волн: преобразователь передатчик устанавливается с одной стороны конструкции, приемник – с противоположной. Расстояние между ними фиксируется с точностью до 1 мм. Время прохождения импульса регистрируется цифровым прибором с точностью не хуже 0,1 мкс. На основе данных рассчитывается скорость ультразвука по формуле V = L / t, где L – расстояние, t – время прохождения импульса.
Рекомендуется проводить не менее трех измерений в различных точках контролируемой зоны для исключения локальных аномалий. Результаты сравнивают с нормативными значениями, установленными для конкретного типа бетона и условий его эксплуатации.
Метод ультразвукового контроля эффективен при диагностике прочности бетона от 7 до 28 суток, когда материал уже достиг базовой структуры, но окончательное созревание продолжается. Для точной оценки прочности на сжатие рекомендуется использовать корреляционные зависимости, разработанные на основе экспериментальных данных для конкретных смесей.
Ограничения метода связаны с высокой чувствительностью к влажности и температуре материала. Влажный бетон увеличивает скорость распространения волны, что требует введения поправочных коэффициентов. Температурные колебания более ±5 °C в период измерений снижают достоверность результатов.
Применение рефлектометра для неразрушающего тестирования
Рефлектометр представляет собой прибор, анализирующий отражённые сигналы от поверхности и внутренних слоёв бетона. Основной принцип работы – подача ультразвуковых или электромагнитных импульсов с последующим измерением времени их возврата. Это позволяет выявить дефекты, пустоты и неоднородности без повреждения конструкции.
В строительных условиях для бетона чаще всего используется ультразвуковой рефлектометр. Он позволяет определить глубину трещин и оценить качество уплотнения материала. Прибор рекомендуется применять на объектах с ограниченным доступом для бурения или при необходимости оперативного контроля.
Перед тестированием поверхность бетона очищают от загрязнений и выравнивают для улучшения контакта сенсора с материалом. Рекомендуется использовать контактный гель или специальные прокладки для повышения точности измерений.
Для корректного анализа данных важно соблюдать постоянство температуры и влажности, так как эти параметры влияют на скорость распространения волн в бетоне. Рекомендуется проводить замеры при температуре от +5 до +30 °C и влажности не выше 70%.
Результаты измерений позволяют не только выявить внутренние дефекты, но и оценить прочностные характеристики бетона по косвенным параметрам. При отклонении от нормативных значений выявляют необходимость дополнительного контроля или ремонта.
Рефлектометрическое тестирование особенно эффективно на ранних этапах набора прочности бетона, начиная с 7 суток после укладки. Это позволяет своевременно корректировать технологию и предотвращать дефекты, влияющие на долговечность конструкций.
Испытание бетона на прочность с помощью молотка Шмидта
Молоток Шмидта – инструмент для неразрушающего контроля прочности бетона, основанный на измерении отскока поверхности. Он позволяет оперативно оценить качество бетона без разрушения конструкции.
Принцип действия: при ударе молотка по поверхности бетона происходит отскок, величина которого пропорциональна твердости и, косвенно, прочности материала.
- Подготовка поверхности:
- Удалить рыхлый слой и загрязнения;
- Обеспечить ровную, чистую и сухую поверхность;
- Если поверхность неровная, сделать небольшой шлиф или зачистку.
- Проведение измерений:
- Расположить молоток перпендикулярно поверхности;
- Выполнить минимум 10 ударов в разных точках участка размером не менее 100 мм;
- Записать значения отскока, исключая аномально низкие или высокие результаты.
- Обработка данных:
- Вычислить среднее значение отскока;
- Использовать калибровочные таблицы или формулы, соответствующие марке бетона и условиям испытания, для перевода отскока в показатель прочности;
- Учитывать поправки на возраст бетона, влажность и тип поверхности.
- Интерпретация результатов:
- Полученная прочность бетона должна соответствовать проектным требованиям;
- Для контроля однородности материала сравнивать данные с результатами других методов испытаний;
- При значительных расхождениях проводить дополнительные проверки и лабораторные испытания.
Рекомендации:
- Использовать молоток Шмидта только на затвердевшем бетоне с минимальным возрастом 28 суток, если иное не предусмотрено нормативами;
- Проводить калибровку прибора не реже одного раза в месяц;
- Обеспечить квалифицированный контроль для правильной интерпретации данных;
- Не применять метод на сильно шероховатых или рыхлых поверхностях без предварительной подготовки.
Метод кернового бурения и его особенности
Керновое бурение позволяет получить образцы бетона (керны) из уже возведённой конструкции для последующего лабораторного анализа. Этот метод даёт точную информацию о прочности, плотности и однородности бетона в конкретной зоне элемента.
Бурение осуществляется с использованием алмазных коронок диаметром 50–100 мм. Глубина извлечения зависит от толщины конструкции, но минимально должна составлять 1,5 диаметра керна для корректного испытания на сжатие. Отбор выполняется строго перпендикулярно поверхности без вибрации, чтобы избежать дополнительных дефектов.
Перед бурением требуется выявить зоны без арматуры с помощью неразрушающих методов (например, ферросканером), чтобы избежать повреждений. Также важно учитывать расстояние от краёв конструкции (не менее 100 мм), чтобы обеспечить достоверность результатов.
Отобранные керны отправляются в аккредитованную лабораторию, где их торцы шлифуются и подвергаются испытанию на осевое сжатие согласно ГОСТ 28570. Не допускается наличие трещин, расслоений и значительных пустот – такие образцы бракуются.
Метод особенно эффективен при обследовании старых зданий, контроле после длительной эксплуатации или при возникновении сомнений в качестве бетона после заливки. Однако он разрушителен, требует восстановления конструкции после отбора и сопровождается трудозатратами, что ограничивает частоту его применения.
Анализ результатов и корректировка технологического процесса
После проведения испытаний на прочность, например методом отрыва со скалыванием или механических испытаний образцов, результаты сравниваются с проектными значениями, указанными в нормативной документации (СП 63.13330.2018, ГОСТ 10180-2012). Если фактическая прочность ниже требуемой, необходимо незамедлительно пересмотреть технологические параметры.
Первостепенно проверяется соблюдение водоцементного отношения. Превышение W/C более 0.6 при температуре ниже +5 °C может привести к недобору прочности на 20–30 %. При выявлении подобных нарушений корректируют дозировку воды и применяют добавки, ускоряющие твердение, например, нитрат кальция.
В случае низкой однородности прочности по конструкции проводится ревизия качества укладки и вибрации смеси. Несоответствие нормативной равномерности (коэффициент вариации более 13 %) требует изменения схемы уплотнения и увеличения контроля за подвижностью смеси при приёмке.
Если прочность отстаёт от графика набора (менее 70 % от МАР к 7 суткам при бетоне класса B25), пересматривается температура и влажность условий твердения. При недостаточной температуре (ниже +10 °C) организуют прогрев конструкций кабелями или тепловыми пушками, обеспечивая равномерность по сечению.
Систематическое отклонение результатов в сторону занижения – основание для замены поставщика инертных или цемента, особенно при подозрении на несоответствие фракционного состава или марочной прочности материала. Каждая корректировка фиксируется в журнале авторского надзора с указанием причины и предпринятых мер.
Вопрос-ответ:
Какие существуют экспресс-методы проверки прочности бетона на стройплощадке?
Наиболее распространённые экспресс-методы — это молоток Шмидта, ультразвуковая диагностика и метод отрыва со скалыванием. Молоток Шмидта позволяет оценить поверхностную прочность путем измерения отскока бойка. Ультразвуковое тестирование фиксирует скорость прохождения звука через бетон, что помогает судить о его плотности и однородности. Метод отрыва со скалыванием даёт более достоверные данные, так как фиксирует усилие, необходимое для разрушения локального участка. Однако для получения объективной картины желательно использовать несколько способов одновременно.
Можно ли определить прочность бетона без разрушения конструкции?
Да, существует ряд неразрушающих методов. Самый известный из них — молоток Шмидта, который не повреждает поверхность. Также применяют ультразвуковой метод, радиационную томографию и электромагнитные сканеры. Однако такие способы дают приближённые значения, и для точной оценки лучше сочетать их с выборочными контрольными испытаниями, в том числе разрушительными.
Насколько точны методы неразрушающего контроля прочности бетона?
Точность зависит от конкретного метода, условий испытаний и опыта специалиста. Например, молоток Шмидта даёт разброс в пределах ±15–20%, так как сильно зависит от влажности, возраста бетона и его состава. Ультразвук обеспечивает большую стабильность, но требует точной калибровки. Чтобы минимизировать ошибку, обычно применяют несколько методов и сопоставляют результаты с лабораторными данными.
Как влияет возраст бетона на результаты проверки прочности?
Возраст бетона напрямую влияет на его прочность. В первые 28 суток происходит основной набор прочности, после чего рост продолжается, но замедляется. Если испытания проводятся раньше этого срока, особенно на 3–7 день, результаты могут быть заниженными. Поэтому при проверках на раннем этапе необходимо учитывать поправочные коэффициенты или использовать специальные нормативные таблицы.
Какие испытания считаются наиболее достоверными?
Самыми достоверными считаются прямые разрушительные методы, такие как испытания кернов, отбор которых проводят из уже затвердевшего бетона. Эти пробы проверяются в лаборатории на сжатие. Также хорошо себя зарекомендовал метод отрыва со скалыванием, так как он позволяет провести оценку на месте без значительного повреждения конструкции. Он часто применяется при сдаче объектов в эксплуатацию.
Какие экспресс-методы позволяют проверить прочность бетона без разрушения конструкции?
Существует несколько неразрушающих способов контроля прочности бетона, которые часто применяются прямо на стройке. Один из самых распространённых — ударный импульсный метод (метод отскока) с использованием молотка Шмидта. Он основан на измерении энергии отскока бойка, которая зависит от плотности и прочности бетона. Также используется ультразвуковой метод, позволяющий оценить скорость прохождения волн через материал — чем выше скорость, тем плотнее и прочнее бетон. Эти методы дают ориентировочные данные и чаще всего применяются для оперативной оценки качества, когда разрушение образцов невозможно или нежелательно.

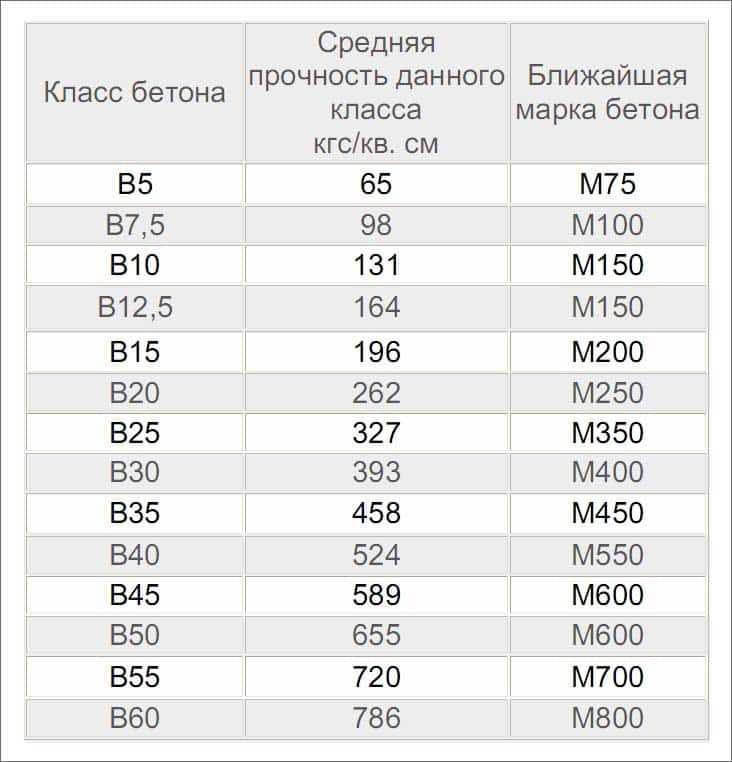

Можно ли по результатам неразрушающих испытаний точно определить марку бетона?
Неразрушающие методы позволяют судить о прочности бетона приблизительно. Полученные данные требуют корректировки с учётом факторов, таких как влажность, возраст бетона, температура окружающей среды, вид заполнителя и качество поверхности. Чтобы установить соответствие определённой марке, обычно проводят калибровку: параллельно с неразрушающими испытаниями берут контрольные образцы, которые испытываются на сжатие в лабораторных условиях. Только при наличии таких сравнительных данных можно более уверенно интерпретировать результаты и привязать их к конкретной марке бетона.
