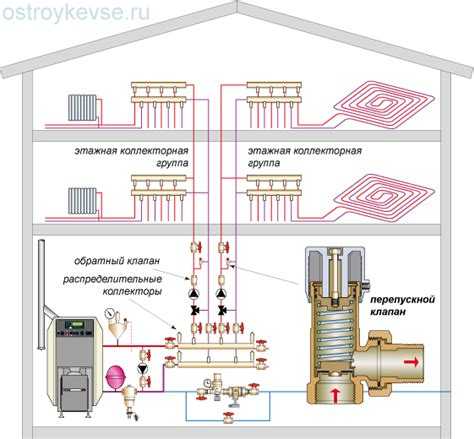

Как работает перепускной клапан в системе отопления

Перепускной клапан служит для стабилизации давления и обеспечения циркуляции теплоносителя при снижении расхода в системе отопления. Его основная задача – предотвращение чрезмерного повышения давления в контуре при частичном закрытии вентилей или при работе с малым расходом воды.

Клапан автоматически открывается, когда давление превышает установленный предел, создавая дополнительный путь для потока воды. Это позволяет снизить нагрузку на циркуляционный насос и защитить оборудование от гидравлических ударов. Важно правильно подобрать настройку давления клапана в зависимости от характеристик системы и параметров насоса.

Установка перепускного клапана рекомендована в системах с несколькими контурами или при использовании терморегулирующих клапанов. Для оптимальной работы необходимо учитывать минимальный и максимальный расход теплоносителя, чтобы клапан эффективно поддерживал баланс и обеспечивал равномерный прогрев помещения.

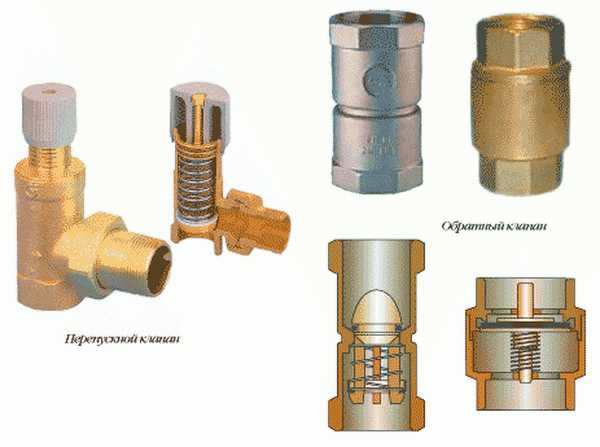

Назначение перепускного клапана при ограничении циркуляции

Перепускной клапан служит для поддержания минимального уровня циркуляции теплоносителя при закрытии или частичном перекрытии запорных элементов в системе отопления. Он предотвращает избыточное повышение давления и защищает насос и трубопровод от гидравлических перегрузок.

• Обеспечивает непрерывный поток жидкости, когда основная линия циркуляции ограничена.
• Снижает риск кавитации и преждевременного выхода из строя циркуляционного насоса.
• Стабилизирует давление в системе, уменьшая вероятность протечек и повреждений оборудования.
• Автоматически открывается при достижении установленного перепада давления, обеспечивая аварийный сброс части потока.

Для корректной работы клапана рекомендуется выбирать устройство с уставкой давления, соответствующей максимальному допустимому значению для конкретной системы. Оптимальная настройка предотвращает излишний сброс теплоносителя и обеспечивает экономию энергии.

1. Установите перепускной клапан ближе к насосу, чтобы контролировать давление на выходе.
2. Регулярно проверяйте состояние и работоспособность клапана во время профилактического обслуживания.
3. При проектировании учитывайте характеристики перепускного клапана с учетом гидравлического сопротивления системы.

Механизм автоматического сброса избыточного давления

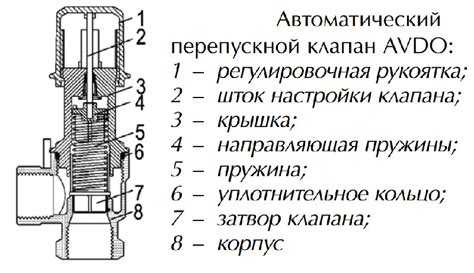

Перепускной клапан оснащён пружинным механизмом, который регулирует давление срабатывания. При превышении установленного порога пружина сжимается, открывая проход для сброса излишков жидкости или пара обратно в расширительный бак или обратную линию.

• Настройка давления производится регулировочным винтом, что позволяет точно задать значение срабатывания клапана.
• Материал клапана и уплотнений должен выдерживать рабочие температуры и давление системы без деформации и утечек.
• Реакция клапана происходит мгновенно, предотвращая резкое повышение давления и защищая элементы системы от повреждений.
• После снижения давления пружина возвращает клапан в исходное положение, закрывая перепуск.

Для правильной работы автоматического сброса необходимо соблюдать следующие рекомендации:

1. Регулярно проверять состояние пружины и уплотнительных элементов, заменять изношенные детали.
2. Проводить настройку давления с помощью манометра на рабочем участке системы.
3. Обеспечивать чистоту рабочей среды, чтобы исключить попадание механических частиц, способных блокировать клапан.
4. При проектировании учитывать минимальный перепад давления для надёжного открытия клапана.

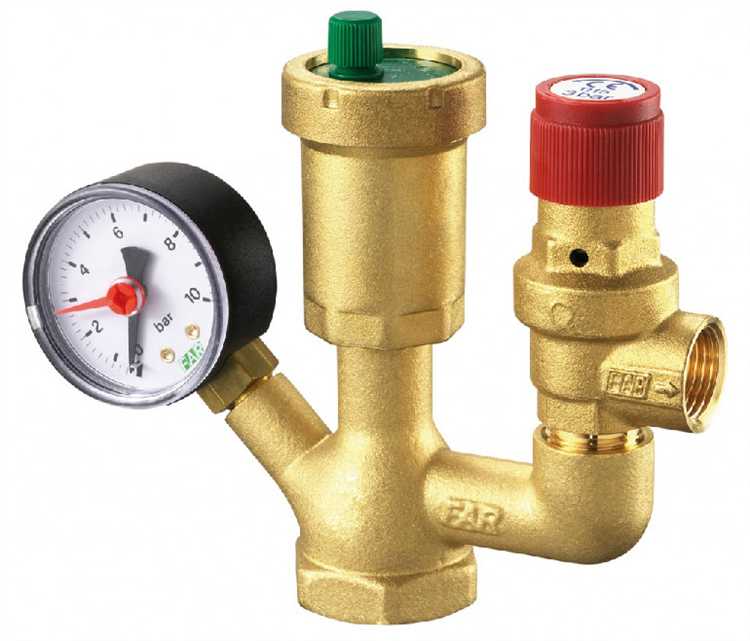

Выбор места установки перепускного клапана в контуре

Перепускной клапан устанавливается в обход основного оборудования или участка системы, где может возникать избыточное давление или недостаточный расход. Чаще всего его размещают на обратной линии, непосредственно после насосного оборудования, чтобы снизить нагрузку на насос при снижении расхода.

Оптимальное место – участок между подающей и обратной линиями, где происходит резкое изменение давления при закрытии запорных устройств или снижении протока. Установка ближе к насосной группе предотвращает гидроудары и излишнюю циркуляцию, снижая риск повреждений.

В системах с несколькими контурами клапан монтируется на ответвлении с меньшим расходом, чтобы обеспечить минимальный перепад давления и балансировку потоков. При монтаже следует учитывать длину и диаметр труб, чтобы обеспечить стабильную работу клапана без турбулентностей и кавитации.

Дополнительный фактор – доступность для обслуживания. Клапан должен быть установлен в месте, где возможно быстрое визуальное и техническое обследование без демонтажа основных элементов системы.

Регулировка давления срабатывания клапана

Перепускной клапан в системе отопления настроен на определённое давление открытия, обычно в пределах 0,1–0,3 МПа (1–3 бар), в зависимости от конструкции и требований системы.

Для регулировки давления необходимо иметь манометр с точностью не хуже ±0,01 МПа и инструменты для изменения натяжения пружины клапана. Изменение давления достигается поворотом регулировочного винта или гайки, что увеличивает или уменьшает силу сжатия пружины.

При увеличении натяжения пружины давление срабатывания повышается, что задерживает открытие клапана до достижения более высокого давления в системе. При снижении натяжения клапан откроется раньше, предотвращая избыточное давление.

Оптимальное давление подбирается с учётом характеристик насосного оборудования и давления в обратной магистрали. Для типичных котельных систем с циркуляцией давление часто выставляют на 0,15–0,2 МПа.

После регулировки следует проверить стабильность срабатывания клапана при различных режимах работы. Тест проводят, постепенно увеличивая давление в системе и фиксируя момент открытия клапана с помощью манометра.

Регулировка проводится только на остывшей системе с отключённым насосом для предотвращения резких гидравлических ударов и повреждений элементов.

Влияние перепускного клапана на работу циркуляционного насоса

Перепускной клапан снижает гидравлическое сопротивление в системе при закрытии термостатических или балансировочных вентилей, обеспечивая непрерывную циркуляцию воды. Это предотвращает повышение давления на выходе насоса, которое может привести к перегрузке и ускоренному износу оборудования.

Без перепускного клапана при частичном закрытии отопительных контуров возрастает обратное давление, что вызывает снижение производительности насоса и повышение энергозатрат. В результате насос работает в режиме, близком к кавитации, что сокращает срок его службы.

Рекомендуется подбирать перепускной клапан с настройкой открытия при перепаде давления 0,1–0,2 бар, чтобы обеспечить плавное снижение нагрузки на насос и сохранить оптимальный расход. Монтаж клапана должен быть после циркуляционного насоса, на трубопроводе обратной линии, что гарантирует его правильное функционирование.

При эксплуатации системы с перепускным клапаном необходимо контролировать фактическое давление и расход, чтобы избежать избыточной циркуляции и перерасхода энергии. Регулярная проверка работоспособности клапана исключит сбои в работе насоса и обеспечит стабильность гидравлического режима.

Обслуживание и диагностика неисправностей перепускного клапана

Регулярная проверка перепускного клапана необходима для стабильной работы отопительной системы. Первым шагом служит визуальный осмотр корпуса и соединений на предмет коррозии, трещин и подтеков. Следует убедиться в отсутствии засоров в клапанной камере и на седле клапана, которые снижают пропускную способность.

Диагностика начинается с проверки давления в системе при закрытом и открытом клапане. Если перепускной клапан не снижает давление до заданного уровня, возможна деформация или износ пружины. В таком случае необходимо измерить силу сжатия пружины и при необходимости заменить её на оригинальную с точной характеристикой.

Для оценки герметичности клапана рекомендуется тест с отключением подачи воды в обход. Наличие протечек указывает на износ уплотнительных элементов. Уплотнители меняют, используя материалы, устойчивые к температурным и химическим воздействиям, характерным для системы.

Обслуживание включает чистку клапанной камеры от отложений и окалины с помощью мягких щеток и технических растворителей без агрессивных химикатов. После очистки все подвижные части смазываются специальной термостойкой смазкой, не нарушающей работу клапана.

Рекомендуется проводить полную проверку клапана минимум раз в год, особенно перед началом отопительного сезона. При обнаружении любых признаков износа или повреждений следует заменить клапан целиком для исключения аварийных ситуаций в системе.

Вопрос-ответ:

Как перепускной клапан влияет на работу системы отопления?

Перепускной клапан помогает поддерживать правильное давление и циркуляцию теплоносителя в отопительном контуре. Когда давление в системе повышается из-за закрытия некоторых вентилей или изменения нагрузки, клапан открывается и позволяет части воды обойти основную ветку. Это предотвращает избыточное давление и защищает насос и трубы от перегрузок.

Почему в системе отопления устанавливают перепускной клапан?

Он нужен для снижения риска повышения давления при закрытии отдельных веток или терморегуляторов. Без клапана давление могло бы возрасти настолько, что появились бы шумы, вибрации и даже повреждения элементов системы. Клапан создаёт дополнительный путь для жидкости, что сохраняет стабильную работу оборудования и увеличивает срок его службы.

Какие проблемы могут возникнуть, если перепускной клапан не установлен?

Без перепускного клапана давление в системе может резко повыситься, особенно при закрытии части радиаторов или срабатывании термоголовок. Это приводит к шумам, перебоям в работе насоса, ускоренному износу арматуры и труб, а также к увеличению риска протечек и аварийных ситуаций. В некоторых случаях без клапана насос может работать в перегрузке, что снижает его срок службы.

Как работает перепускной клапан при разных режимах отопления?

При нормальной работе системы клапан закрыт, и весь теплоноситель проходит через радиаторы. Если же давление повышается, клапан открывается, обеспечивая дополнительный путь для циркуляции жидкости. Таким образом, часть потока направляется напрямую обратно в обратную магистраль, что уменьшает нагрузку на насос и поддерживает баланс в системе.

Как правильно подобрать перепускной клапан для системы отопления?

Выбор зависит от характеристик отопительной установки, таких как мощность насоса, диаметр труб и тип радиаторов. Необходимо учитывать рабочее давление и максимальный поток, который клапан должен пропускать. Обычно производители указывают параметры, подходящие для разных систем, и рекомендуют выбирать клапан с запасом по производительности, чтобы он срабатывал своевременно и обеспечивал стабильную работу.
