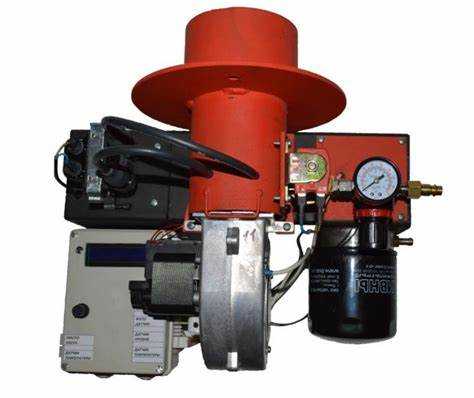

Горелка на отработанном масле – эффективное решение для отопления гаража, мастерской или дачного домика с минимальными затратами на топливо. В основе конструкции лежит принцип принудительной подачи масла в камеру сгорания, что обеспечивает стабильное и равномерное горение даже при низком качестве топлива.
Для создания самодельной горелки потребуется металлический корпус, насос низкого давления и система подачи воздуха. Ключевым моментом является выбор насоса с производительностью от 1 до 3 литров в час, способного обеспечить равномерную подачу масла и предотвратить засорение форсунки. Использование подогрева масла до 40-50 °C значительно повышает его текучесть и улучшает распыление, что способствует полной и чистой работе горелки.
Важно соблюдать правила безопасности при работе с отработанным маслом: установка должна быть герметичной, чтобы исключить утечки и образование опасных паров. Рекомендуется оснащать горелку автоматической системой контроля температуры и аварийного отключения, что гарантирует стабильную работу и защиту оборудования от перегрева.

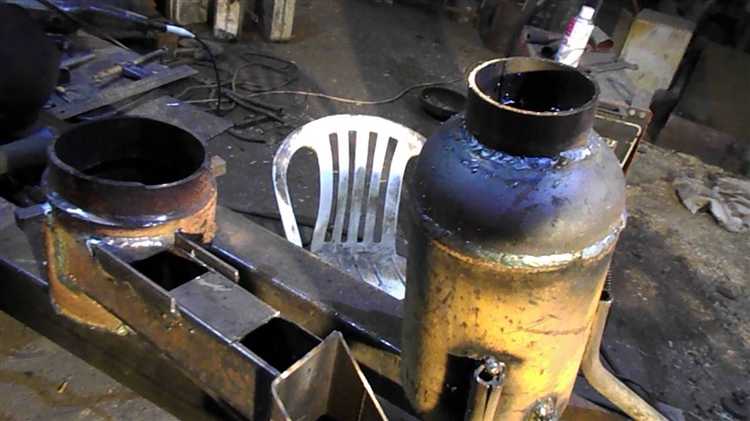

Выбор подходящих материалов для горелки на отработанном масле
Топливопровод должен быть выполнен из меди или меди с внутренним покрытием из устойчивого к нагреву материала, например, PTFE, поскольку масло обладает высокой вязкостью и склонно к образованию смол. Резиновые и пластиковые шланги без термостойких свойств быстро деградируют и могут привести к протечкам.
Для форсунки предпочтительна латунь с высокой точностью обработки, обеспечивающая равномерное распыление масла. Важно, чтобы диаметр отверстий форсунки соответствовал вязкости используемого масла – обычно 0,5–1,2 мм. Использование керамических или стальных насадок повышает долговечность, но требует более сложной установки.
Уплотнительные элементы должны быть изготовлены из фторкаучука (Viton) или аналогичных термостойких материалов с рабочей температурой от -20°C до +200°C, что гарантирует герметичность при нагреве и предотвращает протечки топлива.
Для вентилятора и корпуса горелки целесообразно использовать алюминиевые сплавы с антикоррозийным покрытием, так как они обеспечивают достаточную прочность при низкой массе и хорошее теплоотведение. Изоляционные материалы вокруг топливного канала должны выдерживать температуры свыше 400°C и быть негорючими, например, керамическая вата или базальтовая изоляция.
Схема конструкции и основные компоненты горелки
Горелка на отработанном масле состоит из нескольких ключевых элементов, обеспечивающих стабильное и эффективное горение топлива с высокой вязкостью. Основная схема включает:
- Резервуар для масла – герметичный бак, объем которого зависит от предполагаемой продолжительности работы без дозаправки. Обычно используют емкости от 5 до 20 литров с воронкообразным дном для полного слива масла.
- Насос подачи топлива – низкопроизводительный шестеренчатый или мембранный насос, способный создавать давление около 1-2 бар для стабильной подачи вязкого масла в форсунку.
- Подогреватель топлива – нагревательный элемент (ТЭН или водяная рубашка), который поднимает температуру масла до 60-80 °C, снижая вязкость и обеспечивая качественное распыление.
- Форсунка – специально подобранное сопло с диаметром отверстия 0.5–1 мм, обеспечивающее мелкодисперсное распыление масла при оптимальном давлении подачи.
- Воздушная камера и вентилятор – подают воздух под давлением 3-5 м/с для создания стабильного пламени и полного сгорания топлива. Воздух может нагреваться для повышения эффективности горения.
- Камера сгорания – стальной цилиндр с теплоизоляцией из базальтового или керамического волокна, выдерживающий температуру до 1000 °C, обеспечивает стабильное горение и направляет тепло в теплообменник.
- Система управления и контроля – включает термостат для поддержания температуры масла, реле давления насоса и датчик пламени для безопасности и автоматизации работы горелки.
- Топливопровод – металлическая или термостойкая силиконовая трубка длиной до 1 метра, выдерживающая температуру и давление, соединяет резервуар с насосом и форсункой без утечек.
Правильное расположение и герметичное соединение всех компонентов обеспечивают безопасную эксплуатацию и оптимальную производительность горелки на отработанном масле.
Подготовка и очистка отработанного масла для горелки
Перед использованием отработанного масла в горелке необходимо тщательно удалить механические примеси и влагу, чтобы избежать засоров и коррозии. Для этого масло фильтруют через мелкоячеистую сетку с ячейками не более 0,1 мм. Оптимально применять несколько ступеней фильтрации: сначала грубую (до 1 мм), затем тонкую. После фильтрации масло выдерживают в прозрачной емкости не менее суток – осевшие тяжелые частицы отделятся на дно.
Влажность масла не должна превышать 1%. Для снижения содержания воды проводят отстаивание с последующим сливом верхнего слоя. При необходимости применяют тепловую обработку: нагрев до 70-80 °C на водяной бане в течение 30-40 минут с постоянным помешиванием помогает испарить остаточную влагу. Нельзя допускать перегрева выше 90 °C, чтобы избежать разложения компонентов.
Дополнительно можно использовать адсорбенты, например, цеолиты или активированный уголь, которые связывают растворённые загрязнения и снижают вязкость масла. Дозировка адсорбента составляет примерно 5-10% от объема масла, выдержка – 12-24 часа с последующей фильтрацией.
После всех этапов очистки масло проверяют на отсутствие осадка и прозрачность. Только при достижении чистоты, близкой к светло-желтому цвету и отсутствию взвешенных частиц, его допускается заливать в бак горелки.

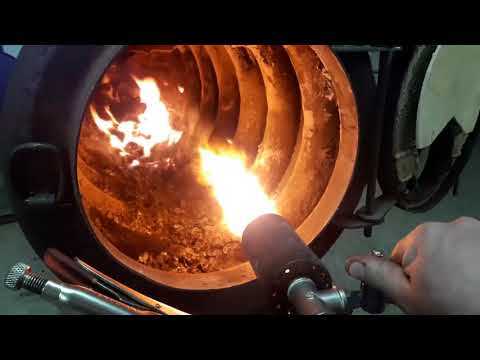

Сборка топливного бака и системы подачи масла
Для топливного бака оптимально использовать стальной или алюминиевый корпус объемом от 10 до 20 литров с плотно закрывающейся крышкой, чтобы избежать попадания воздуха и загрязнений. Важно предусмотреть внутреннюю фильтрацию, чтобы в систему не попадали механические частицы.
- Вырежьте в баке отверстие для подачи масла диаметром около 10-12 мм, с установкой металлической резьбы для герметичного крепления трубки подачи.
- Установите сетчатый фильтр с ячейками 100-200 микрон на входе подачи масла, чтобы задерживать крупные загрязнения.
- Подсоедините медную или стальную трубку подачи диаметром 8-10 мм, обеспечивающую равномерный поток масла без засоров и перегибов.
- Монтаж трубки рекомендуется выполнять с уклоном не менее 3 градусов в сторону горелки для самотечной подачи и предотвращения воздушных пробок.
- Для контроля уровня масла в баке используйте прозрачный смотровой окошко или простой указатель уровня, изготовленный из стойкого к маслу материала.
Система подачи масла должна включать самовсасывающий насос производительностью 10-15 л/ч с давлением не менее 0,3 бар. Насос устанавливается на выходе из бака, перед ним – дополнительный мелкоячеистый фильтр (20-50 микрон). Для регулировки подачи масла используйте игольчатый клапан с возможностью точной настройки расхода.
- Все соединения выполняйте с герметичным уплотнением резиновыми кольцами или фторопластовыми прокладками.
- Трубопровод от бака до горелки должен иметь минимальную длину и избегать резких поворотов.
- Перед запуском системы тщательно проверьте отсутствие утечек и свободный поток масла.
Создание системы подачи воздуха для поддержания горения
Для эффективного сжигания отработанного масла необходима принудительная подача воздуха с определённым давлением и объёмом. Оптимальный расход воздуха составляет примерно 10–15 м³ в час на 1 литр сжигаемого топлива. Для этого в горелке устанавливается вентилятор с регулируемой скоростью вращения, способный создавать избыточное давление около 50–70 Па.
Воздух подаётся через сопло диаметром 10–15 мм, расположенное так, чтобы обеспечить равномерное смешение с маслом. Рекомендуется использовать металлические трубки из нержавейки или меди, чтобы исключить деформацию и засорение. Расстояние между соплом подачи воздуха и форсункой масла должно быть не менее 20 мм для улучшения распыления топлива.
Регулировка подачи воздуха осуществляется с помощью заслонки или дроссельного клапана, позволяющего плавно менять объём воздуха в диапазоне 30–100%. Это важно для стабилизации пламени при разных режимах работы и составе масла. Для контроля эффективного сгорания рекомендуется установка манометра и анализатора дымовых газов с целью поддержания соотношения воздух/топливо на уровне 12:1.
Ключевым элементом является герметичность системы подачи воздуха – все соединения должны быть уплотнены резиновыми или силиконовыми прокладками, чтобы избежать подсоса воздуха и нарушения рабочего давления. Дополнительно стоит предусмотреть фильтр на входе воздуха, защищающий вентилятор и сопло от пыли и загрязнений.

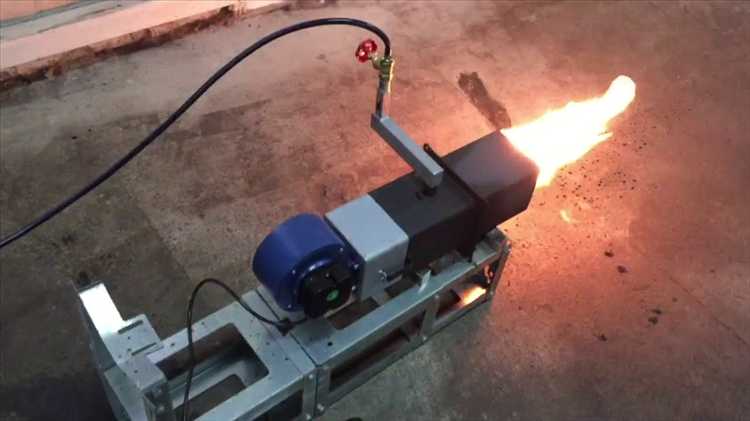

Настройка и регулировка подачи масла и воздуха
Для стабильной работы горелки на отработанном масле важна точная настройка подачи масла и воздуха. Начинайте с регулировки подачи масла через игольчатый клапан, установленный на топливной линии. Оптимальный расход масла – 150–200 мл/час при стандартной мощности бытовой горелки. Избыточная подача приводит к неполному сгоранию и образованию нагара, недостаточная – к прерывистой работе и гашению пламени.
Воздушная заслонка должна обеспечивать постоянный приток воздуха, необходимый для полного сгорания масла. Рекомендуется установка регулируемой воздушной заслонки с диапазоном открытия от 10% до 60%. При первоначальной настройке откройте заслонку примерно на 40%, постепенно снижая или увеличивая подачу воздуха для получения ровного голубого пламени без черного дыма.
Для тонкой регулировки используйте анемометр или наблюдайте за цветом и формой пламени. Пламя должно иметь яркий синий оттенок с минимальными желтыми участками и стабильную высоту около 10–15 см. Если пламя коптит или дымит, увеличьте подачу воздуха и уменьшите масло. Если пламя тусклое, подайте больше топлива или уменьшите воздух.
После предварительной настройки дайте горелке поработать не менее 10 минут для стабилизации процессов сгорания. Затем повторно скорректируйте подачу масла и воздуха, учитывая особенности конкретного масла – вязкость и степень загрязнения влияют на оптимальные параметры подачи.
Безопасные методы запуска и эксплуатации горелки
Перед запуском обязательно проверьте герметичность всех соединений топливной системы, чтобы исключить утечки отработанного масла. Все шланги должны выдерживать температуру не менее 120 °C и давление, соответствующее конструкции горелки.
Запуск горелки следует выполнять на прогретой форсунке и топливной магистрали. Для этого подогрейте масло до температуры 50–70 °C, что обеспечит стабильное испарение и снизит риск образования нагара. Используйте электрический предпусковой подогреватель или паровую рубашку.
Подача воздуха регулируйте таким образом, чтобы обеспечить полное сгорание топлива. Избыток воздуха снижает КПД, а недостаток приводит к копоти и повышенному выделению вредных веществ. Оптимальное соотношение воздух/топливо – 8:1 по объёму.
Мониторинг работы
Регулярная очистка форсунки и камеры сгорания не реже одного раза в месяц предотвращает накопление сажи и отложений, которые ухудшают тягу и способствуют аварийным ситуациям. Используйте металлические щётки и специальные растворители для удаления нагара.
Безопасность эксплуатации
Хранение топлива
Соблюдение этих рекомендаций существенно снижает риски возгорания, повышает эффективность горелки и продлевает срок её службы.

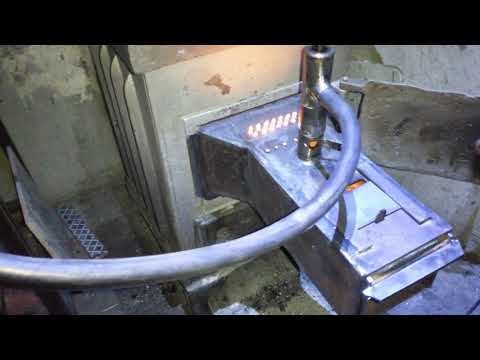

Техническое обслуживание и устранение неисправностей
Регулярно проверяйте форсунку на наличие отложений и нагара – их удаление проводится металлической щеткой или ультразвуковой очисткой. Засорение форсунки снижает эффективность распыла масла и вызывает нестабильное горение.
Контролируйте состояние топливного фильтра: он должен очищаться не реже одного раза в месяц. Протекание масла через фильтр с признаками загрязнения приводит к образованию сажи и забивке горелки.
Проверяйте герметичность всех соединений топливной системы, особенно резьбовых и шланговых. Даже небольшие утечки вызывают снижение давления и нестабильность пламени.
Температура камеры сгорания не должна превышать 600 °C – при её превышении увеличивается износ деталей и риск деформации корпуса. Используйте термодатчик с контроллером для автоматического отключения горелки при перегреве.
Если горелка гаснет или пламя становится желтым и коптит, проверьте подачу воздуха: неисправен вентилятор или забиты вентиляционные каналы. Очистка вентилятора и регулировка заслонок восстанавливает нормальное горение.
При затрудненном запуске или перебоях подачи масла проверьте работу насоса. Наличие посторонних шумов или вибраций указывает на износ или попадание воздуха в систему. Обслуживание насоса включает замену уплотнений и прокачку топливной линии.
Проводите ежеквартальную диагностику электрических соединений: окисление контактов и ослабление креплений приводит к перебоям в работе электроники и датчиков.
Заменяйте уплотнительные кольца и прокладки каждые 12 месяцев, чтобы избежать подтекания масла и попадания воздуха в топливную систему.
После каждого сезона эксплуатации промывайте топливный бак и сливные каналы от осадка и остатков отработанного масла. Загрязнение баков способствует образованию механических примесей, вызывающих поломки.
Вопрос-ответ:
Какую посуду лучше использовать для хранения и подачи отработанного масла перед использованием в горелке?
Для хранения отработанного масла рекомендуется применять емкости из металла с плотно закрывающейся крышкой, чтобы предотвратить попадание влаги и загрязнений. Пластиковые канистры можно использовать, если они специально предназначены для хранения технических жидкостей и устойчивы к воздействию масел. Важно следить, чтобы емкость была чистой и сухой, а также расположена в прохладном, защищенном от прямых солнечных лучей месте. Это поможет сохранить свойства масла и предотвратит образование осадка, который может забивать горелку.
Какие меры безопасности нужно соблюдать при сборке горелки на отработанном масле своими руками?
Работая с самодельной горелкой на отработанном масле, необходимо строго соблюдать правила безопасности. Во-первых, нужно обеспечить хорошее проветривание помещения, чтобы избежать накопления паров масла. Во-вторых, важно использовать защитные перчатки и очки при сборке и наливе топлива. Все соединения и швы должны быть герметичными, чтобы не было утечек. Кроме того, следует предусмотреть надежную систему подачи воздуха и возможность быстрой остановки горения. Размещение горелки должно быть на негорючей поверхности и подальше от легковоспламеняющихся материалов.
Можно ли использовать отработанное масло с большим количеством примесей, и как это повлияет на работу горелки?
Использование отработанного масла с большим количеством загрязнений и примесей нежелательно. Такие частицы способны засорять форсунку и топливопровод, что приводит к нарушению равномерности подачи топлива и ухудшению качества горения. В итоге горелка может работать нестабильно, выделять больше сажи и копоти. Для предотвращения этих проблем рекомендуется фильтровать отработанное масло через несколько слоев марли или специальный фильтр перед заливкой, а также дать отстояться, чтобы тяжелые частицы осели на дно.
Как регулируется подача воздуха в самодельной горелке, и как это влияет на пламя?
Подача воздуха в горелку регулируется с помощью заслонок или регулируемых отверстий, которые располагаются в корпусе устройства. Чем больше воздуха поступает в зону горения, тем выше температура и интенсивнее пламя, но при избытке воздуха пламя может стать тусклым и неустойчивым. При недостатке воздуха процесс горения становится неполным, увеличивается образование дыма и копоти. Правильная настройка подачи воздуха позволяет добиться равномерного и устойчивого пламени, оптимизируя расход топлива и уменьшая загрязнение окружающей среды.
