Переноска с выключателем – это компактное и функциональное устройство, позволяющее подключать электроприборы вне зависимости от стационарных розеток. Особенно полезна она при работе в гараже, мастерской или на даче, где розеток может не хватать. В отличие от обычного удлинителя, модель с выключателем позволяет отключать питание без необходимости выдергивать вилку из розетки, что удобно и безопасно.
Для сборки потребуется провод ПВС 3×1.5 мм² или 3×2.5 мм² (в зависимости от предполагаемой нагрузки), корпус розетки, выключатель, вилка и термоусадочная трубка. Также потребуется отвёртка, нож, паяльник (при необходимости) и мультиметр для проверки соединений. Длина кабеля подбирается индивидуально – для универсального варианта подойдёт 5–10 метров.
Выключатель встраивается в разрыв фазного провода – важно не перепутать с нулевым. Соединения выполняются через клеммные колодки или методом пайки, исключая скрутки. Корпус выключателя и розетки должен быть пластиковым, с классом защиты не ниже IP44 при использовании на улице. Все узлы монтируются так, чтобы исключить люфты и механические повреждения при эксплуатации.
После сборки необходимо обязательно проверить целостность изоляции и правильность коммутации с помощью мультиметра. При подключении к сети корпус переноски не должен нагреваться, а выключатель должен чётко обрывать питание. Только после полной проверки переноску можно вводить в эксплуатацию.
Выбор кабеля: сечение, длина и тип изоляции
Сечение жилы подбирается по току подключаемой нагрузки. Для переноски мощностью до 2 кВт (обычные электроинструменты, лампы) достаточно медного кабеля сечением 1,5 мм². При использовании более мощных приборов (обогреватели, компрессоры) выбирают сечение 2,5 мм². Алюминиевые жилы не допускаются из-за повышенного сопротивления и низкой гибкости.
Длина кабеля влияет на падение напряжения. При длине более 15 метров рекомендуется увеличить сечение на один шаг. Например, если расчёт требует 1,5 мм², а длина 20–25 метров – использовать 2,5 мм². Это обеспечит стабильную работу подключённых устройств без перегрева проводника.
Тип изоляции определяет безопасность и стойкость к внешним воздействиям. Оптимальный вариант – ПВС (провод виниловый соединительный). Он гибкий, прочный и предназначен для частых перемещений. Допускается эксплуатация при температуре от -25 до +40 °C. Изоляция устойчива к истиранию и кратковременному воздействию влаги. Нельзя использовать ВВГ или ШВВП – они менее гибкие и быстрее изнашиваются при частом скручивании.

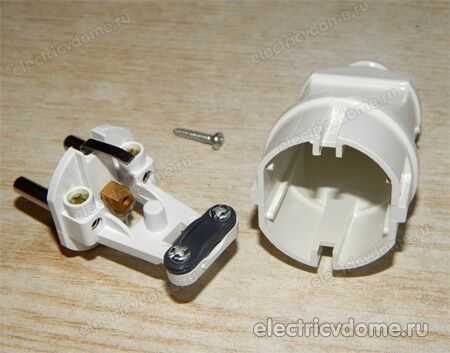

Подбор вилки и розетки: параметры и совместимость
Для сборки надёжной переноски с выключателем важно выбрать вилку и розетку, соответствующие характеристикам нагрузки и условиям эксплуатации.
- Номинальный ток: выбирайте компоненты на ток не ниже 16 А для подключения бытовых и ручных электроинструментов. При работе с более мощной техникой – от 20 А и выше.
- Напряжение: стандарт для однофазной сети – 220–250 В. Все элементы должны поддерживать этот диапазон.
- Тип соединения: для безопасного монтажа предпочтительны винтовые или пружинные клеммы. Варианты без пайки ускоряют сборку и облегчают замену компонентов.
- Степень защиты: для улицы или пыльных помещений – минимум IP44. В помещении можно использовать IP20, если исключён контакт с влагой.
- Материал корпуса: не допускается использование хрупкого пластика. Оптимальны термостойкие композиты с ударопрочностью.
- Стандартизация: вилка и розетка должны быть одного типа – чаще всего CEE 7/4 (Schuko) или CEE 7/5. Несовместимость может вызвать перегрев и замыкание.
Важно учитывать диаметр и тип кабеля: большинство вилок рассчитаны на сечение от 1.5 до 2.5 мм². Использование кабеля большего сечения требует соответствующих разъёмов с увеличенными вводами. Плотность прижима контактов критична для предотвращения нагрева и потери мощности.
При выборе розетки с креплением под корпус учитывайте способ установки – накладной или встраиваемый. Для переноски предпочтительны накладные модели с усиленным креплением кабеля и защёлкой крышки.
Как выбрать и подключить выключатель к кабелю
Выбор выключателя зависит от характеристик нагрузки и условий эксплуатации. Для переноски с лампой накаливания до 100 Вт подойдёт клавишный однополюсный выключатель на ток не менее 6 А и напряжение 250 В. Для повышенной надёжности рекомендуется выбирать изделия с винтовыми клеммами и классом защиты не ниже IP20.
Кабель должен иметь сечение жил не менее 0.75 мм², предпочтительно с медными многожильными проводниками в ПВХ-изоляции, например, марки ШВВП или ПВС. Для подключения выключателя используется только одна из жил – фазная.
Подключение: с помощью индикаторной отвёртки или мультиметра определяют фазу. Переносят разрыв именно на неё. Кабель разрезают в нужной точке, зачищают концы на 6–8 мм, затем подключают обе части фазы к клеммам выключателя. Ноль и заземление (если есть) не трогают и продолжают цельным проводом.
После подключения проверяют надёжность контактов, изолируют корпус, если требуется, и фиксируют выключатель в корпусе или на кабеле с помощью предусмотренных элементов (винтов, защёлок). Перед первым включением обязательно проверяют отсутствие короткого замыкания.

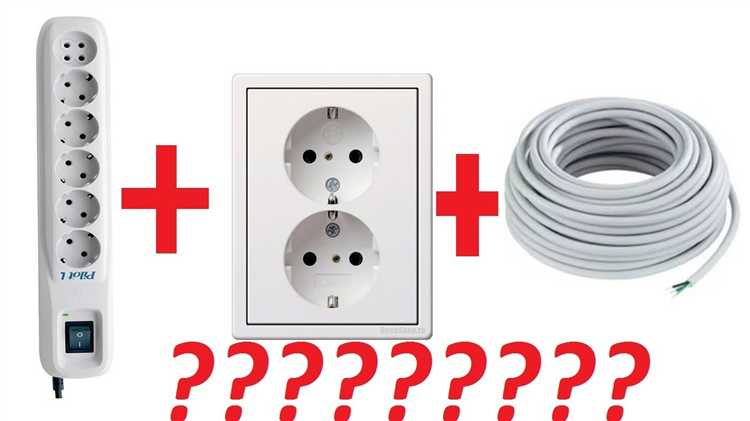

Схема соединения всех элементов переноски
Последовательность соединения: вилка – провод – выключатель – розетка. Все соединения выполняются внутри корпусов с изоляцией. Используется трёхжильный кабель с маркировкой ПВС 3×1.5 мм² для бытовой нагрузки до 3,5 кВт.
Жила «фаза» (обычно коричневая) от вилки подключается к одному из контактов выключателя. Второй контакт выключателя соединяется с фазным контактом розетки. Ноль (синяя жила) и земля (жёлто-зелёная) идут напрямую от вилки к соответствующим контактам розетки, минуя выключатель.
Контакты затягиваются винтами, без зазоров. Изоляция зачищается на 7–10 мм. В местах соединения не допускается натяжения провода. Все жилы фиксируются в клеммах, допускается использование клемм WAGO или винтовых зажимов.
Перед подключением проверяется целостность жил и правильность схемы. После сборки – контроль мультиметром: между фазой и нулём должно быть напряжение при включённом выключателе, при выключенном – разрыв цепи. Заземляющий контакт всегда должен иметь соединение вне зависимости от положения выключателя.
Инструменты и материалы, необходимые для сборки
Для сборки переноски с выключателем потребуются точные и проверенные элементы. Ниже приведён список с конкретными наименованиями и характеристиками, подходящими для стандартной переноски мощностью до 2 кВт.
| Кабель | ПВС 3×1.5 мм², длина – от 5 до 10 метров, в зависимости от потребностей |
| Розетка | Накладная, с заземлением, рассчитанная на ток не менее 16 А |
| Вилка | С заземляющим контактом, ток – 16 А, корпус из ударопрочного пластика |
| Выключатель | Однополюсный, ток – 10–16 А, желательно с индикацией (неоновой лампой) |
| Корпус | Пластиковый или металлический, с внутренними креплениями под выключатель и проводку |
| Клеммники | Винтовые или рычажковые, номинал – до 16 А |
| Изоляционная лента | ПВХ, стойкая к нагреву и истиранию |
| Отвёртка | Крестовая и плоская, с диэлектрическим покрытием |
| Нож | Монтажный, с острым лезвием для зачистки кабеля |
| Тестер | Мультиметр или индикаторная отвёртка для проверки соединений |
Для надёжности сборки рекомендуется использовать термоусадочные трубки на местах соединений. Убедитесь, что все комплектующие соответствуют требованиям по безопасности и сертифицированы для эксплуатации в бытовых сетях 220 В.
Пошаговая инструкция по сборке переноски
Шаг 1. Подготовьте материалы: корпус переноски, кабель с проводниками не менее 1,5 мм², розетку, выключатель на нужный ток, вилку и клеммники. Используйте медный провод с двойной изоляцией.
Шаг 2. Отрежьте кабель необходимой длины с запасом, снимите 3–4 см внешней изоляции, аккуратно зачистите концы жил на 7–8 мм.
Шаг 3. Установите выключатель в корпус, закрепите розетку на противоположной стороне. Обеспечьте надежное крепление без люфтов.
Шаг 4. Подключите провод к выключателю: фаза (коричневый или красный провод) идет на вход выключателя, выход выключателя соединяется с фазным контактом розетки. Ноль (синий провод) напрямую подключается к нулевому контакту розетки.
Шаг 5. Проверьте заземление (желто-зеленый провод) и подсоедините его к заземляющему контакту розетки и корпусу, если корпус металлический.
Шаг 6. Все соединения зафиксируйте в клеммниках с надежным прижатием, избегайте оголенных проводов вне клемм.
Шаг 7. Проверьте отсутствие коротких замыканий мультиметром между фазой, нулем и корпусом.
Шаг 8. Закройте корпус, закрепите крышку, убедитесь, что провода не пережаты и не мешают закрытию.
Шаг 9. Подключите вилку к кабелю с соблюдением цветовой маркировки: фаза, ноль и земля. Используйте винтовые или пружинные клеммы для надежности.
Шаг 10. Тестируйте работоспособность переноски, включая и выключая выключатель под нагрузкой до номинального тока.
Проверка работоспособности и меры безопасности
Перед включением переноски убедитесь в правильности подключения всех проводов: фаза должна быть подключена к выключателю, а ноль – напрямую к розетке. Используйте тестер или мультиметр для проверки целостности цепи и отсутствия короткого замыкания.
Включите переноску без нагрузки и измерьте напряжение на выходных контактах – оно должно соответствовать номиналу сети (обычно 220 В). Если напряжение отсутствует или нестабильно, немедленно отключите устройство и проверьте соединения.
Выключатель должен плавно переключать цепь без искрения и посторонних звуков. При обнаружении искрения, запаха гари или нагрева элементов замените выключатель на новый с соответствующим номиналом по току.
Для защиты от перегрузок используйте автоматический выключатель или предохранитель, рассчитанный на ток, превышающий максимальную нагрузку переноски не более чем на 10-15%. Убедитесь, что сечение проводов соответствует максимально допустимому току.
Перед эксплуатацией проверяйте целостность изоляции кабеля и отсутствие механических повреждений. Не допускайте скруток и чрезмерного натяжения провода, особенно в местах подключения к выключателю и розеткам.
При использовании переноски в помещениях с повышенной влажностью выбирайте влагозащищённые выключатели и розетки с классом защиты не ниже IP44. Не используйте устройство с мокрыми руками и избегайте попадания жидкости внутрь корпуса.
Регулярно проверяйте крепление всех элементов переноски, особенно контактов выключателя и розеток, чтобы исключить ослабление и появление контактных сопротивлений.
Вопрос-ответ:
Какие инструменты понадобятся для сборки переноски с выключателем своими руками?
Для сборки переноски вам потребуются отвертка (крестовая и плоская), кусачки или бокорезы для зачистки проводов, тестер или мультиметр для проверки электрических цепей, изоляционная лента, а также пассатижи или плоскогубцы. Кроме того, важно иметь электрический провод подходящего сечения и выключатель с нужными параметрами.
Как правильно выбрать выключатель для переноски, чтобы он не перегревался и был безопасен в использовании?
Выключатель должен выдерживать номинальный ток, который будет проходить через переноску. Обычно для бытовых переносок подходят выключатели на 10-16 ампер. Также важно учитывать напряжение сети, обычно 220 В. Корпус выключателя должен быть из качественного материала, устойчивого к нагреву. Нельзя использовать выключатели с повреждениями или сомнительным качеством — это может привести к перегреву и короткому замыканию.
Можно ли использовать обычный медный провод для переноски, или стоит брать что-то особенное?
Для переноски лучше использовать медный провод с двойной изоляцией, рассчитанный на напряжение 220 В и соответствующий максимальному току нагрузки. Обычно подходит провод сечением 1,5–2,5 мм². Обычные провода без соответствующей изоляции или с меньшим сечением могут не справиться с нагрузкой, что приведет к нагреву и риску возгорания. Также важно, чтобы провод был гибким — это облегчит сборку и эксплуатацию переноски.
Какие ошибки чаще всего допускают при сборке переноски с выключателем своими руками?
Частая ошибка — неправильное подключение проводов, когда фаза и ноль перепутаны местами. Это снижает безопасность работы переноски. Также иногда недостаточно хорошо зачищают и фиксируют провода в клеммах, из-за чего возможен плохой контакт и нагрев. Еще распространена ошибка в выборе сечения провода или выключателя, не соответствующих нагрузке, что приводит к перегреву. Не стоит забывать про качественную изоляцию всех соединений — открытые участки опасны.
Как проверить, что собранная переноска с выключателем работает правильно и безопасно?
Сначала нужно визуально проверить надежность всех соединений и отсутствие оголенных проводов. Затем с помощью мультиметра убедитесь, что в выключенном положении ток не проходит, а при включении цепь замыкается. Подключите переноску к нагрузке небольшой мощности и проверьте работу выключателя — он должен надежно включать и отключать питание. Наконец, следите за нагревом проводов и выключателя при работе, чтобы не было перегрева.
Какие материалы и инструменты нужны для изготовления переноски с выключателем своими руками?
Для сборки переноски с выключателем понадобятся электрический кабель подходящего сечения, розетки и выключатель, корпус переноски (пластиковый или металлический), вилка, а также инструменты: отвертки, плоскогубцы, изолента, нож для зачистки проводов и мультиметр для проверки электрических соединений. Выбор кабеля зависит от предполагаемой нагрузки, обычно используют медный провод сечением от 1,5 мм² до 2,5 мм². Также рекомендуется иметь клеммники или клеммные колодки для надежного соединения проводов.
