Патрон перфоратора Makita может потребовать замены или обслуживания при износе, заклинивании или появлении люфта. Для демонтажа потребуется минимум инструментов: шестигранный ключ, отвертка и при необходимости пассатижи. Перед началом работ отключите инструмент от сети или снимите аккумулятор, если модель аккумуляторная.
Чаще всего у моделей Makita используется быстросъемный патрон SDS-plus. Чтобы его снять, необходимо отжать фиксирующий кожух вниз и аккуратно извлечь патрон. У некоторых моделей, таких как Makita HR2470, потребуется разобрать переднюю часть корпуса. Для этого снимите резиновую защиту, отожмите стопорное кольцо, извлеките пружину, шарик и втулку – все элементы должны быть сложены по порядку для обратной сборки.
Если установлен ключевой или кулачковый патрон с резьбовым креплением, его демонтаж производится следующим образом: открутите фиксирующий винт внутри патрона (обратная резьба), затем с помощью шестигранного ключа поверните патрон против часовой стрелки, зафиксировав шпиндель. В случае сильной прикипевшей посадки потребуется рывковое усилие или нагрев резьбового соединения феном.
После снятия патрона проверьте состояние посадочного места, очистите от пыли и старой смазки. Перед установкой нового патрона нанесите свежую смазку на шпиндель или шлицы. Соберите инструмент в обратной последовательности, внимательно следя за положением всех деталей.
Определение типа патрона на перфораторе Makita
Первое, что необходимо сделать – внимательно осмотреть посадочную часть патрона. У перфораторов Makita чаще всего встречаются два типа крепления: SDS-plus и SDS-max. Отличить их можно по диаметру хвостовика и количеству направляющих канавок.
SDS-plus – используется на большинстве бытовых и полупрофессиональных моделей. Диаметр хвостовика – 10 мм, две открытые продольные канавки и две замковые. Такой патрон не требует дополнительного крепления сверла, инструмент вставляется до щелчка.
SDS-max – применяется в мощных перфораторах для тяжелых работ. Диаметр хвостовика – 18 мм, три открытые канавки. Конструкция обеспечивает надёжную фиксацию при значительных нагрузках. Такие патроны заметно массивнее и длиннее.
Если патрон не имеет характерных канавок, а сверло фиксируется зажимом, это быстрозажимной кулачковый патрон. Он редко используется в перфораторах, но может встречаться в комбинированных моделях с функцией сверления.
Для точного определения модели и типа патрона проверь маркировку на корпусе инструмента или обратитесь к инструкции. Указание типа патрона присутствует в спецификации устройства.
Подготовка инструмента и рабочего места перед разборкой
Перед снятием патрона с перфоратора Makita необходимо обеспечить порядок и безопасность. Любое вмешательство в конструкцию инструмента требует четкой организации процесса.
- Отключите перфоратор от сети. Убедитесь, что шнур питания цел и не находится под напряжением.
- Снимите все установленные насадки или буры. Очистите хвостовик от пыли и смазки, чтобы не занести загрязнение внутрь механизма.
- Подготовьте рабочую поверхность. Идеально – верстак с тисками и мягкими накладками. Это исключит повреждение корпуса.
- Освободите место от лишних предметов. На столе должны быть только необходимые инструменты: шестигранники, отвертки, пассатижи, молоток с резиновым бойком, чистая ткань и смазка для последующей сборки.
- Наденьте защитные очки. При демонтаже может вылететь пружина или стопорное кольцо.
- Обеспечьте хорошее освещение. Желательно направленный свет непосредственно на зону разборки.
- Подготовьте ёмкость для мелких деталей: шарики, пружины, стопорные кольца легко теряются.
Правильная подготовка минимизирует риск повреждения деталей и упрощает обратную сборку патрона после очистки или замены элементов.
Как снять быстрозажимной патрон SDS-plus
Перед началом отключите перфоратор Makita от электросети и зафиксируйте его в удобном положении. Быстрозажимной патрон SDS-plus держится на фиксирующем кольце и стопорном шарике. Для доступа к ним потребуется тонкая отвертка или шило.
Снимите резиновую пыльник-манжету, аккуратно поддев её инструментом. Под ней находится стопорное кольцо. С помощью тонкой отвертки снимите кольцо, стараясь не деформировать его. Далее извлеките пружину и пластиковое кольцо, расположенные под ним.
Освободите металлический шарик, фиксирующий хвостовик бура. После этого аккуратно потяните патрон на себя – он должен сняться с направляющей вала. При залипании проверьте наличие мусора или износа стопорных элементов.
При обратной сборке важно установить все детали в той же последовательности: шарик, кольцо, пружина, стопор. Перед сборкой смажьте элементы специальной смазкой для патронов SDS-plus.

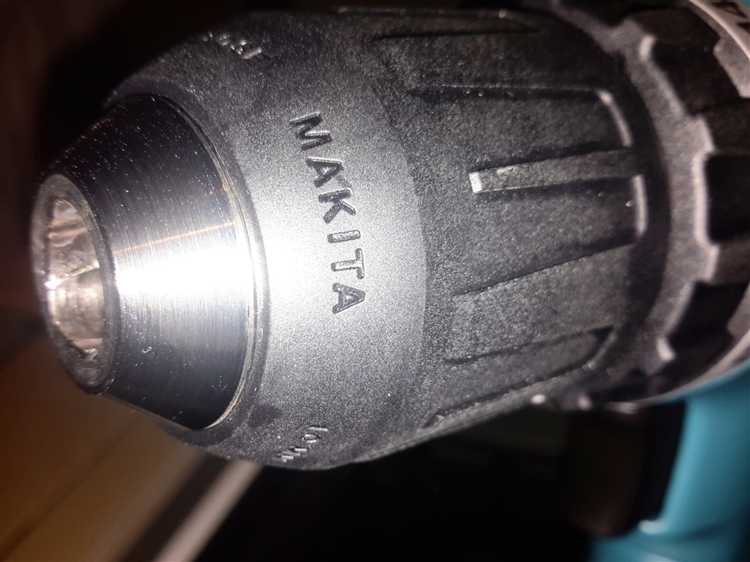

Пошаговая инструкция по демонтажу кулачкового патрона
Отключите перфоратор Makita от электросети. Убедитесь, что инструмент полностью обесточен, чтобы избежать случайного включения.
Зафиксируйте шпиндель. Используйте шестигранный ключ или зажимной механизм, если модель оснащена стопорным устройством. Это предотвратит проворачивание патрона во время демонтажа.
Открутите стопорный винт внутри патрона. В большинстве моделей он имеет левую резьбу, откручивать нужно по часовой стрелке. Используйте отвертку с подходящим профилем, чтобы не повредить шлицы.
Снимите сам кулачковый патрон. Удерживая шпиндель в зафиксированном положении, проверните патрон против часовой стрелки. Если патрон прикипел, аккуратно нанесите несколько ударов резиновым молотком по корпусу патрона, двигаясь по кругу.
Очистите резьбовое соединение от пыли и остатков смазки. Осмотрите резьбу на повреждения. При наличии заусенцев или коррозии используйте щетку по металлу и технический спирт.
Если патрон не поддается демонтажу, нагрейте его основание промышленным феном до температуры около 100–120 °C. Тепловое расширение ослабит зажатие резьбы и упростит снятие.

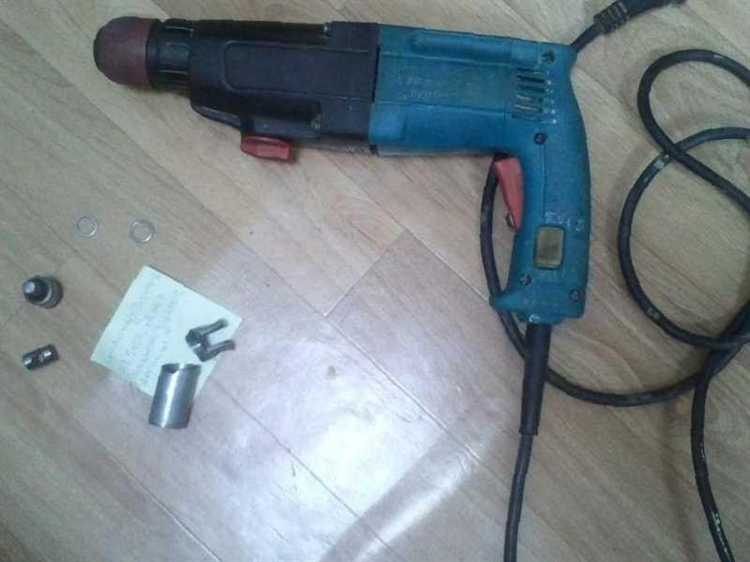

Что делать, если патрон заклинило и не снимается
Если патрон на перфораторе Makita заклинило и не удаётся снять стандартным способом, первым делом проверьте наличие блокирующего мусора в посадочном гнезде. Пыль, бетонная крошка или ржавчина могут мешать движению. Используйте сжатый воздух или узкую щётку, чтобы очистить соединение.
При отсутствии загрязнений проверьте, не повреждён ли фиксатор шпинделя. На некоторых моделях Makita установлен кнопочный или поворотный механизм блокировки. При его износе или смещении патрон может намертво зафиксироваться. Осторожно нанесите проникающую смазку (WD-40 или аналог) в зону соединения и оставьте на 10–15 минут.
Если патрон фиксируется с помощью стопорного кольца, снимите его тонкой отвёрткой или пинцетом. При этом держите инструмент в горизонтальном положении, чтобы мелкие детали не провалились внутрь корпуса.
Когда все методы не дали результата, используйте мягкий резиновый молоток: лёгкими ударами по основанию патрона в направлении обратного хода постарайтесь расшевелить посадку. Не используйте металлические инструменты для удара – это может повредить вал или корпус.
Если патрон крепится резьбовым способом и не откручивается, зафиксируйте шпиндель в тисках через деревянную проставку. Ключом с длинной рукояткой (газовый или разводной) аккуратно вращайте патрон против часовой стрелки. Не прилагайте чрезмерное усилие, чтобы не сорвать резьбу.

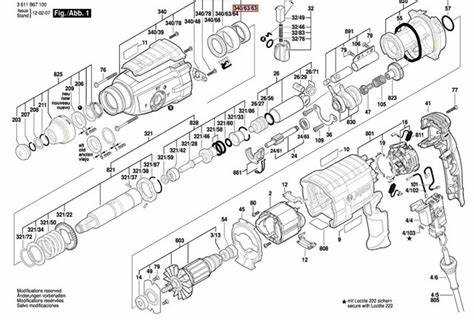

В крайнем случае разберите корпус перфоратора, чтобы получить прямой доступ к узлу крепления. При отсутствии опыта рекомендуется предварительно изучить схему конкретной модели (например, HR2470 или HR2610), так как внутренние фиксаторы у разных серий могут отличаться.
Проверка и замена изношенных деталей после снятия патрона
После снятия патрона с перфоратора Makita обязательно осмотрите следующие элементы:
- Шпиндель и хвостовик патрона. Проверьте на наличие износа, задиров, трещин и деформаций. Любые дефекты влияют на надежность крепления и работу инструмента.
- Подшипники шпинделя. При прокручивании должен ощущаться легкий и равномерный ход без заеданий и посторонних шумов. Если подшипники изношены, замените их, чтобы избежать вибраций и ускоренного износа узлов.
- Уплотнительные кольца и резиновые манжеты. Изношенные уплотнения приводят к попаданию пыли и влаги внутрь механизма, что сокращает срок службы. Замените их при наличии трещин или потери эластичности.
- Фиксирующие элементы и стопорные кольца. Проверьте целостность и надежность крепления. Ослабленные или поврежденные стопорные кольца подлежат обязательной замене.
Для замены используйте оригинальные детали Makita или качественные аналоги с точными параметрами. При монтаже новых элементов применяйте смазку, рекомендованную производителем, – это предотвратит преждевременный износ и коррозию.
После сборки патрона проверьте его надежность крепления на шпинделе и отсутствие люфтов при вращении. Несоблюдение этих рекомендаций может привести к снижению эффективности работы и повреждению инструмента.
Вопрос-ответ:
Как правильно подготовить перфоратор Makita к снятию патрона?
Перед тем как снять патрон, нужно убедиться, что инструмент отключён от сети или полностью разряжен аккумулятор. Затем необходимо очистить область вокруг патрона от пыли и грязи, чтобы не допустить попадания загрязнений внутрь механизма. Это упростит процесс снятия и предотвратит возможные повреждения.
Какие инструменты могут понадобиться для снятия патрона с перфоратора Makita?
Для демонтажа патрона обычно используют разводной ключ или шестигранный ключ, в зависимости от модели перфоратора. Иногда может понадобиться молоток и отвертка для аккуратного откручивания фиксирующих элементов. Важно подобрать инструмент соответствующего размера, чтобы не повредить детали.
Что делать, если патрон не поддаётся при попытке его снять вручную?
Если патрон туго сидит, можно слегка постучать по его основанию деревянным бруском или резиновым молотком, чтобы ослабить зажим. Также стоит проверить, нет ли фиксирующего винта, который надо предварительно открутить. В некоторых случаях помогает нанесение немного проникающей смазки, после чего нужно дать ей время впитаться.
Как правильно установить новый патрон после снятия старого на перфораторе Makita?
После удаления старого патрона поверхность вала нужно очистить от грязи и остатков смазки. Затем новый патрон аккуратно надевают на вал, проверяя, чтобы он вошёл без усилий, но плотно. Далее фиксируют крепёжные элементы — винты или зажимы. После установки рекомендуется проверить вращение патрона вручную и только потом подключать инструмент к питанию.
Есть ли риск повредить перфоратор при самостоятельном снятии патрона и как этого избежать?
Повредить перфоратор можно, если применять слишком сильное усилие или использовать неподходящие инструменты. Чтобы избежать проблем, важно внимательно следовать инструкции, не спешить и работать аккуратно. Если возникают трудности, лучше проконсультироваться с мастером или посмотреть обучающее видео, чтобы понять правильную последовательность действий.
Как безопасно снять патрон с перфоратора Makita без применения специального инструмента?
Для начала отключите перфоратор от электросети, чтобы исключить случайное включение. Затем зажмите корпус патрона рукой, удерживая корпус инструмента другой рукой. Поверните патрон против часовой стрелки с достаточным усилием — обычно он откручивается без ключа. Если патрон сильно зажат, можно слегка постучать по его основанию деревянным молотком, чтобы ослабить зажим. Важно не использовать чрезмерную силу, чтобы не повредить резьбу или корпус инструмента.
