Закон отражения света утверждает: угол падения равен углу отражения. Эти углы отсчитываются от перпендикуляра, восстановленного в точке падения луча на поверхность. Формула: θi = θr, где θi – угол падения, θr – угол отражения. Это правило справедливо для любых зеркальных поверхностей и подтверждено множеством оптических экспериментов, включая лазерную трассировку и фотометрические измерения.
При изучении отражения важно учитывать свойства поверхности. Гладкие материалы, такие как стекло или полированный металл, демонстрируют зеркальное отражение, в котором каждый луч строго подчиняется закону. Шероховатые поверхности вызывают рассеяние, при этом угол отражения становится непредсказуемым из-за микроскопических неровностей, изменяющих локальный перпендикуляр.
В лабораторных условиях рекомендуются следующие параметры: для точного измерения углов используйте транспортир с точностью до 1°, лазерный источник с длиной волны 650 нм и экран с миллиметровой шкалой. Расстояние от источника до поверхности должно быть не менее 50 см, чтобы минимизировать погрешности при измерении отклонений. Наблюдение отклонений угла более чем на 2° указывает на нарушение условий зеркальности или экспериментальные ошибки.
Как измерить угол падения света на плоскую поверхность
Установите плоскую отражающую поверхность горизонтально. Закрепите лазерный указатель или направленный светодиод так, чтобы луч попадал на поверхность под углом. В месте падения установите транспортир так, чтобы его центр совпадал с точкой падения луча, а вертикальная линия шкалы была перпендикулярна поверхности.
Отметьте направление падающего луча. Измерьте угол между этой линией и нормалью – прямой, перпендикулярной поверхности. Этот угол и будет углом падения. Используйте шкалу транспортира с точностью не менее 1° для минимизации погрешности. При необходимости дополнительно зафиксируйте луч на бумаге, чтобы избежать отклонений при измерении.
Для большей точности повторите измерение несколько раз, меняя положение источника света, и усредните результаты. Не путайте угол падения с углом между лучом и поверхностью – это распространённая ошибка, приводящая к некорректным результатам.
Почему угол отражения равен углу падения: физическое объяснение
Закон отражения гласит: угол отражения равен углу падения. Это утверждение – следствие симметрии взаимодействия между электромагнитной волной и плоской границей двух сред. Когда луч света падает на гладкую поверхность, его фронт волны сталкивается с препятствием. Каждая точка фронта вступает во взаимодействие с поверхностью в разные моменты времени, в зависимости от геометрии распространения.
Сохранение линейного импульса в касательной к поверхности плоскости также требует, чтобы составляющая волнового вектора параллельно границе оставалась неизменной. Из-за этого направление отражённого луча должно симметрично повторять падающий путь относительно нормали.
Подтверждение дает и волновая механика. Уравнение Гельмгольца, описывающее распространение света в однородной среде, допускает решение с отражённой волной только при равенстве углов падения и отражения. Нарушение этого условия делает решение уравнения физически невозможным.
Экспериментальные методы, включая лазерную интерферометрию, подтверждают, что при любой длине волны и любой плотности среды угол отражения всегда идентичен углу падения, если поверхность идеально гладкая. Даже при микроуровневом рассеянии сохраняется локальное соблюдение этого закона.
Роль нормали в определении углов падения и отражения
Без точного построения нормали невозможно корректно рассчитать углы, поскольку любые попытки измерить их относительно самой поверхности приведут к искажению результатов. В практических задачах, таких как лазерная локация или расчёт траектории света в оптических системах, даже отклонение нормали на 1–2° может вызвать значительные ошибки в позиционировании отражённого луча.
Для построения нормали на практике применяют следующие методы:
- Использование уровня и отвеса для определения вертикали в инженерной оптике;
- Вычисление нормали по векторному произведению касательных к поверхности в заданной точке – в компьютерной графике и CAD-системах;
- Применение нормалей из нормалей-поверхностей в 3D-рендеринге для точного освещения сцены.
Закон отражения (угол падения равен углу отражения) действует только в том случае, если нормаль построена строго перпендикулярно касательной к поверхности. В анизотропных материалах или на границах между средами с различными показателями преломления роль нормали усложняется – она может отличаться в зависимости от градиента материала, что требует дополнительного расчёта с учётом внутренних сил и структурных неоднородностей.
Точное определение нормали особенно критично в волновой оптике, где фаза и интерференция волн зависят от углов взаимодействия. В таких случаях нормаль выступает как отправная точка для расчёта фазового сдвига и длины оптического пути.
Изменяется ли угол отражения при разных материалах поверхности
Однако материал поверхности влияет на тип отражения. Гладкие материалы, такие как полированная сталь или стекло, обеспечивают зеркальное отражение с четким сохранением углов. Шероховатые поверхности – бетон, ткань, бумага – приводят к диффузному отражению, при котором отражённые лучи отклоняются в разные стороны. При этом сам закон не нарушается – каждый микроучасток поверхности отражает свет по тем же правилам, но из-за хаотичного расположения нормалей суммарное отражение становится рассеянным.
Если важна точность направления отражённого луча, следует выбирать материалы с высокой степенью полировки и минимальной микрошероховатостью. Для оптических систем, например, рекомендуется использовать алюминиевые зеркала с кварцевым покрытием, где отклонение от идеального угла отражения не превышает нескольких угловых секунд.
Влияние шероховатости поверхности на направление отражённого луча
При отражении света от идеально гладкой поверхности (зеркальной) угол отражения равен углу падения, и направление отражённого луча строго определено. Однако при наличии микроскопических неровностей – шероховатостей – возникает диффузное отражение: луч рассеивается в разные стороны, и его направление уже не соответствует закону отражения в классическом виде.
Шероховатость оценивается параметром Ra – средним арифметическим отклонением профиля от средней линии. При Ra < 0.05 мкм отражение преимущественно зеркальное, при Ra > 0.1 мкм – преобладает рассеянное. При Ra > 1 мкм направленное отражение практически исчезает.
Направление рассеянного света зависит от формы и глубины микронеровностей. При хаотичной структуре поверхность рассеивает свет изотропно, а при регулярной – возможно частичное направленное отражение в определённые углы (эффект Брэгга).
Для точного контроля направления отражения необходимо минимизировать шероховатость поверхности. Полировка до уровня Ra ≤ 0.01 мкм позволяет сохранить до 95% интенсивности направленного отражения. При лазерной оптике это критично – даже малейшие неровности вызывают потерю энергии и искажения фронта волны.
При проектировании световых систем следует учитывать, что материалы с одинаковым коэффициентом отражения при разной обработке поверхности могут по-разному влиять на направленность отражённого потока. Рекомендовано использовать интерферометрический контроль качества при достижении уровня Ra ≤ 0.005 мкм.
Как рассчитать углы при отражении от зеркала с наклоном
При отражении света от наклонного зеркала необходимо учитывать угол между поверхностью зеркала и горизонталью. Расчёт углов осуществляется строго по закону отражения: угол падения равен углу отражения, отсчитываемым от нормали к поверхности зеркала.
- Определи угол наклона зеркала относительно горизонтали – обозначим его как α.
- Найди угол падения луча по отношению к горизонтали – обозначим его как β.
- Вычисли угол между падающим лучом и нормалью к поверхности зеркала:
- Если луч падает сверху, угол падения = β − α.
- Если снизу вверх – угол падения = α − β.
- По закону отражения, угол отражения равен полученному углу падения.
- Чтобы найти направление отражённого луча относительно горизонтали, прибавь или вычти угол отражения от α:
- Отражённый угол = α + угол отражения (если отражение вверх).
- Или α − угол отражения (если отражение вниз).
Для точных вычислений все углы выражай в градусах. Используй транспортир или аналитическую геометрию для измерения и построения. Ошибка в определении нормали ведёт к неправильному отражённому направлению.
Примеры расчётов углов отражения в задачах по геометрической оптике
Рассмотрим задачу: луч света падает на плоское зеркало под углом 35° к нормали. Требуется найти угол отражения. Согласно закону отражения, угол падения равен углу отражения. Следовательно, угол отражения также составляет 35°.

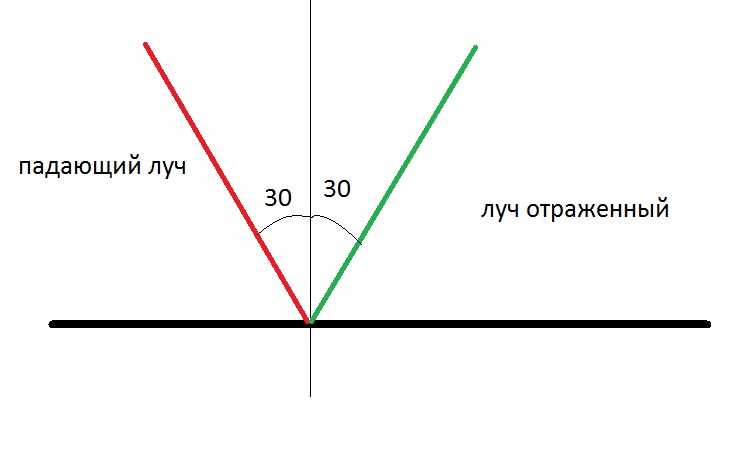

Другой пример: луч падает под углом 60° к поверхности зеркала. Угол к нормали вычисляется как 90° − 60° = 30°. Угол отражения также равен 30°, а к поверхности – 60°.
Если известно направление отражённого луча, например, он отклоняется от первоначального направления на 80°, то угол между падающим и отражённым лучами – 2θ, где θ – угол падения. Тогда θ = 40°, значит угол отражения тоже 40°.
В случае, когда зеркало поворачивается на 10°, отражённый луч изменяет направление на 20°. Это обусловлено тем, что угол отражения изменяется вдвое относительно поворота зеркала. Для учёта этого эффекта необходимо корректировать угол падения на величину, равную углу поворота зеркала.
При решении задач важно точно различать угол к поверхности и угол к нормали. Расчёты всегда производятся относительно нормали к отражающей поверхности.
Как использовать закон отражения в построении световых схем
Закон отражения гласит: угол падения равен углу отражения, при этом оба угла измеряются относительно нормали к отражающей поверхности. Это фундаментальный принцип, который можно использовать для точного построения световых схем в фотостудии, при сценическом освещении или при проектировании архитектурной подсветки.
- Расположите источник света под углом к объекту так, чтобы отражённый луч попадал в точку наблюдения (камеру или зрителя). Рассчитайте угол падения от источника до отражающей поверхности и задайте тот же угол для направления отражения.
- Используйте жёсткие отражающие поверхности (зеркала, металлические листы) для перенаправления света. Например, если требуется подсветить объект сбоку без видимого источника, установите зеркало под нужным углом, чтобы луч от источника отражался в нужную точку.
- Контролируйте блики на глянцевых объектах: расположите источник света так, чтобы отражённый свет не попадал в камеру, если блик нежелателен, либо точно попадал, если он нужен как акцент.
- При создании схем с несколькими источниками учитывайте возможные перекрёстные отражения. Используйте матовые поверхности или экраны для контроля лишних отражённых лучей.
- В световых схемах с использованием отражающих панелей (рефлекторов) задавайте угол панели строго в соответствии с направлением нужного отражения. Ориентируйтесь по траектории: источник → рефлектор → объект.
При проектировании используйте лазерные указки или струи дыма для визуального контроля углов и траекторий света. Это позволяет настроить схему без пробных съёмок или измерений освещённости.
