Бетон – прочный, но сложный в обработке материал. При установке выключателя важно учитывать не только механические свойства стены, но и требования по электробезопасности. Ошибки на этом этапе могут привести к повреждению проводки или некорректной работе выключателя.
Для начала необходимо определить точное место установки. Выключатель размещают на высоте 90–100 см от пола, отступая не менее 15 см от дверного проема. Разметку проводят строго по уровню, чтобы исключить перекос устройства после монтажа. Используйте строительный уровень и маркер.
Для вырезания монтажного отверстия потребуется перфоратор с коронкой диаметром 68–70 мм. Глубина посадочного гнезда должна соответствовать длине подрозетника. Работу проводят в респираторе и защитных очках, поскольку при сверлении бетон выделяет большое количество пыли и абразивных частиц.
Кабель укладывают в штробу, глубиной 20–25 мм, шириной 25–30 мм. Для этого применяют штроборез с пылеотводом или болгарку с алмазным диском. Перед укладкой провода штробу тщательно очищают от пыли. Кабель фиксируют пластиковыми дюбелями или алебастром с шагом не более 40 см.
После подключения проводов к клеммам выключателя и его фиксации в подрозетнике, проверяют работоспособность схемы при отключённом напряжении. Только затем подаётся питание и проводится окончательное тестирование. Установка завершена, если устройство работает корректно, надежно закреплено и соответствует нормам ПУЭ.
Как выбрать подходящий тип выключателя для бетонной стены
- Тип установки: для бетонных стен чаще всего используют скрытую установку. Выключатели с внутренним монтажом требуют установки подрозетника, который монтируется в предварительно высверленную нишу.
- Материал корпуса: пластиковый корпус должен быть термостойким и ударопрочным. Оптимально выбирать модели с маркировкой IP44 и выше, особенно для влажных помещений.
- Номинальный ток: стандартный выключатель рассчитан на 10А, но при управлении мощными потребителями выбирайте модели с током от 16А. Проверяйте маркировку на корпусе изделия.
- Крепёжная система: предпочтительны модели с металлическими лапками или винтовым фиксатором – они обеспечивают надёжное удержание в бетонной нише.
- Количество клавиш: одноклавишные – для одного источника света, двухклавишные – при необходимости раздельного управления несколькими зонами освещения.
- Совместимость с проводкой: если используется алюминиевая проводка, обязательно проверяйте, чтобы клеммы выключателя поддерживали такой тип соединения. Лучше выбирать модели с винтовыми клеммами.
Не выбирайте выключатели, предназначенные для накладного монтажа – они не подходят для стандартных бетонных стен без внешней проводки. Также избегайте изделий без сертификатов соответствия: низкое качество может привести к перегреву и выходу из строя.
Необходимые инструменты и материалы для работы с бетоном
Для установки выключателя в бетонной стене потребуется точный и надёжный набор инструментов. Без специализированного оборудования невозможно добиться аккуратной установки и минимальных повреждений стен.
| Перфоратор | Мощностью не менее 800 Вт с режимом удара. Необходим для сверления отверстий под подрозетник и прокладки кабеля. |
| Коронка по бетону | Диаметром 68 мм. Используется для высверливания посадочного места под подрозетник. Желательно с победитовыми зубьями. |
| Штроборез или УШМ | Для создания каналов под кабель. Оснастить алмазными дисками по бетону. При отсутствии штробореза используется болгарка и пылесос. |
| Стамеска и молоток | Для доработки и очистки отверстий после сверления, удаления остатков бетона. |
| Строительный пылесос | Для удаления бетонной пыли в процессе и по завершении работы. Обеспечивает чистоту и защиту дыхательных путей. |
| Уровень | Желательно лазерный. Обеспечивает точное выравнивание выключателя по горизонтали и вертикали. |
| Подрозетник | Пластиковый, диаметр 68 мм, с возможностью крепления на раствор. Подбирается по глубине в зависимости от типа выключателя. |
| Монтажный гипс или алебастр | Применяется для закрепления подрозетника в отверстии. Быстро схватывается, легко замешивается. |
| Электрический кабель | Тип ВВГнг-LS 3×1,5 мм² – оптимален для большинства осветительных цепей. Поставляется в бухтах. |
| Средства индивидуальной защиты | Очки, респиратор, перчатки. Обязательны при работе с бетоном и электроинструментом. |
Разметка и определение точки установки выключателя
Высота установки выключателя зависит от конкретного назначения помещения. В жилых комнатах стандарт – 90 см от чистового пола до центра механизма. Для ванных и туалетов – не выше 100 см с учётом доступности и электробезопасности. На кухне – исходя из планировки мебели и техники.
Перед началом разметки необходимо определить местоположение дверного проёма. Выключатель устанавливается на расстоянии 10–15 см от края косяка со стороны дверной ручки. Если дверь ещё не установлена, следует учитывать проектное положение открывания.

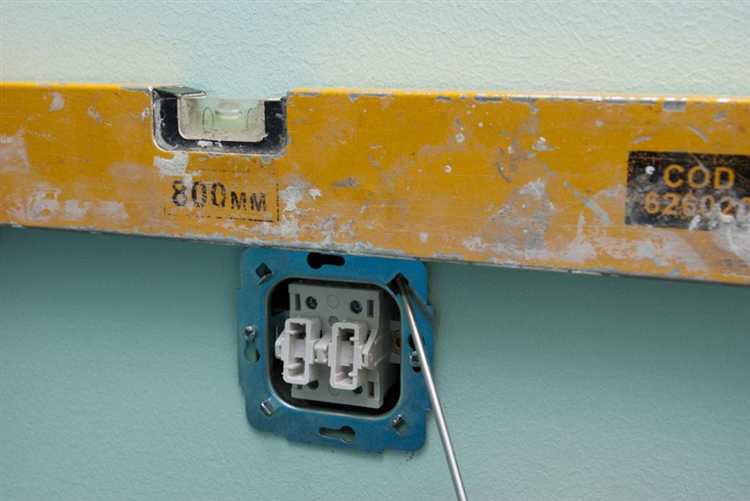

С помощью уровня и рулетки отмечается вертикальная линия, проходящая через будущую ось подрозетника. На ней фиксируется точка центра установки с учётом высоты. Далее прочерчивается горизонтальная ось, обеспечивающая строго горизонтальное положение устройства при установке.
Для прокладки кабеля необходимо наметить трассу от распределительной коробки до точки установки. Она должна проходить строго вертикально или горизонтально – диагональные участки недопустимы. Это обеспечит соответствие нормам и облегчит поиск проводки в будущем.
Как штробить бетонную стену под проводку и подрозетник

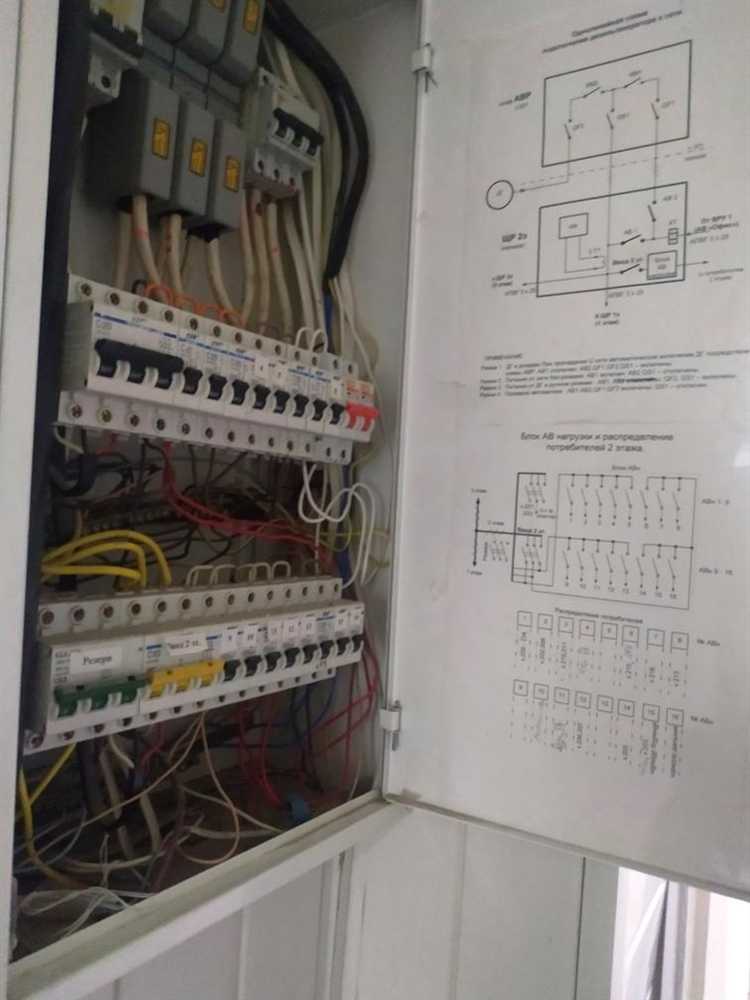

Перед началом работ отключают электричество в распределительном щите. На стене размечают трассу будущей проводки и точку установки подрозетника – строго вертикально или горизонтально. Диагональные штробы запрещены нормативами.
Инструменты: штроборез с пылесосом или углошлифовальная машина (болгарка) с алмазными дисками. Глубина реза – 20–25 мм, ширина – 20–30 мм, в зависимости от диаметра кабеля и защитной гофры.
Процесс штробления: по размеченным линиям делают два параллельных пропила, затем зубилом и перфоратором выбирают середину между ними. Для минимизации пыли используют строительный пылесос. При отсутствии штробореза – последовательные резы болгаркой с ручной выборкой.
Отверстие под подрозетник выполняется коронкой по бетону диаметром 68–72 мм. Работают с ударным режимом перфоратора. Глубина – 45–50 мм под стандартный монтажный стакан. После сверления аккуратно выбивают сердцевину зубилом. Проверяют плотность посадки подрозетника – он должен входить с небольшим усилием.
Провода укладывают в штробы с запасом длины 10–15 см на подключение. Фиксация кабеля – монтажными скобами или гипсовым раствором. Поверхность зачищают от пыли перед последующей заделкой штробы алебастром или штукатурной смесью.

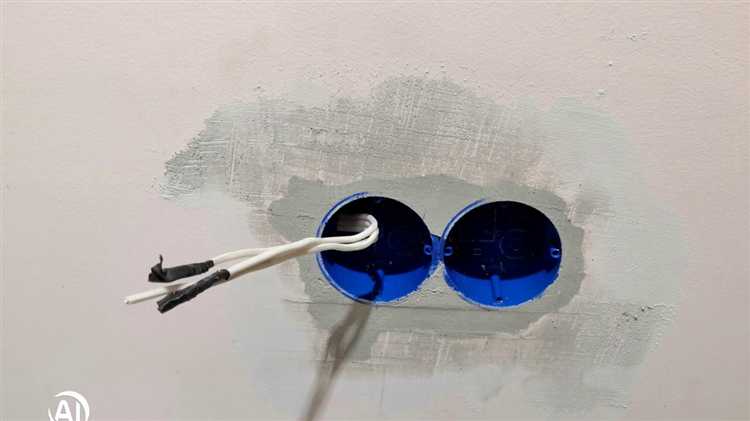

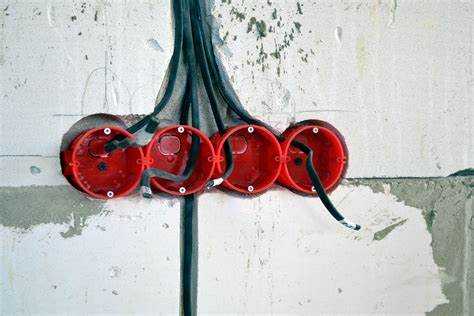

Установка подрозетника в бетон с использованием раствора или гипса
Просверлите в стене отверстие коронкой по бетону диаметром 68–70 мм, глубиной не менее 45 мм. Убедитесь, что стенка отверстия чистая, без пыли и фрагментов бетона – используйте щетку и пылесос.
Смочите внутреннюю поверхность отверстия водой для лучшей адгезии. Подготовьте крепёжную смесь: для гипса – разведите алебастр до консистенции густой сметаны, для цементного раствора – смешайте цемент с песком в пропорции 1:2 и добавьте воды до образования плотной массы.
Нанесите слой смеси на дно и стенки отверстия. Вставьте подрозетник, прижав его так, чтобы он стал заподлицо с поверхностью стены. Проверьте уровень горизонтально и вертикально. Избыток смеси удалите шпателем до застывания.
Удерживайте подрозетник в нужном положении не менее 5 минут. Полное схватывание гипса наступает через 20–30 минут, цементного раствора – через 3–4 часа. После высыхания убедитесь, что корпус подрозетника надёжно зафиксирован и не люфтит.

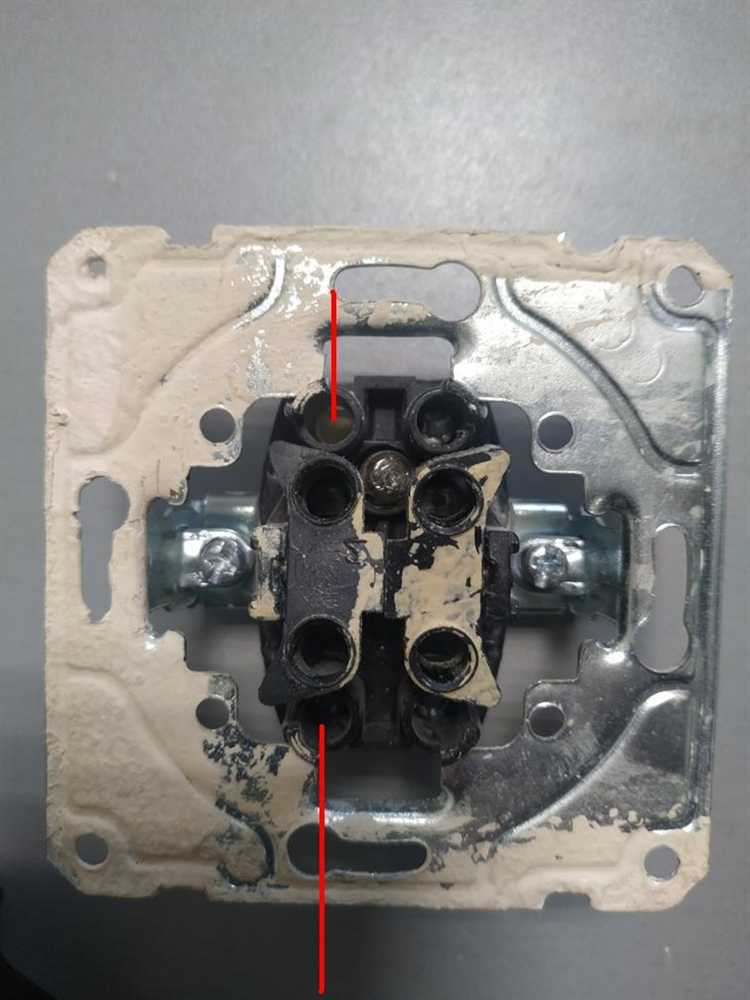

Подключение проводов к выключателю и проверка контактов
Перед подключением отключите питание в распределительном щите. Отделите концы проводов, очистив их от изоляции на длину 8–10 мм. Для надежного контакта используйте отвертку с изолированной ручкой. Подключайте фазный провод к клемме L выключателя, нулевой провод к выключателю не подсоединяется.
Если выключатель с подсветкой, дополнительно подключите нулевой провод к соответствующей клемме. Для проводов с жилой диаметром до 2,5 мм² обжимайте оголённый участок аккуратно, без повреждений. Жилы должны быть плотно зажаты винтовыми клеммами или вставлены в пружинные зажимы согласно конструкции устройства.
После подключения убедитесь, что жилы не оголены за пределами клемм, чтобы избежать короткого замыкания. Проверьте фиксацию проводов, слегка потянув их – они не должны выпадать или шататься.
Подключив выключатель, включите питание и проверьте работоспособность с помощью тестера напряжения или мультиметра. Измерьте наличие фазы на выходном контакте при включенном положении. При отсутствии напряжения или нестабильном контакте повторите подключение, контролируя плотность зажима и целостность жил.

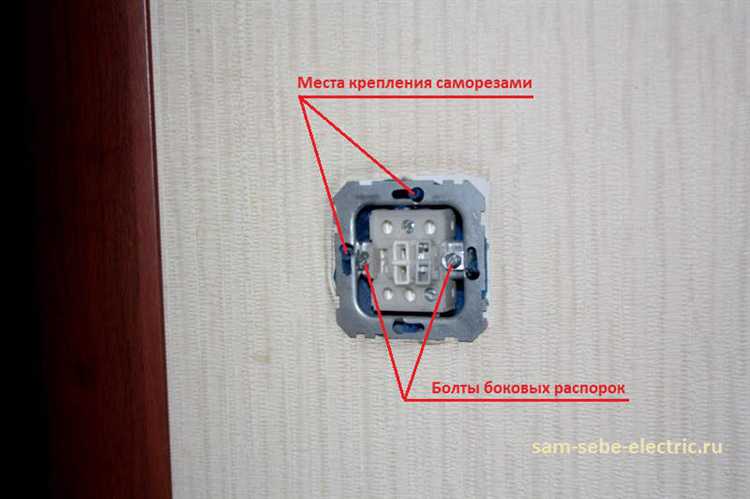

Монтаж декоративной накладки и финальная проверка работоспособности
После закрепления выключателя на бетонной стене следует выполнить монтаж декоративной накладки, которая обеспечивает защиту и эстетичный вид.
- Убедитесь, что монтажная коробка и выключатель закреплены ровно и без зазоров.
- Снимите защитную пленку с декоративной накладки, если она есть.
- Наложите накладку на выключатель, совмещая защёлки с монтажным корпусом.
- Плавно нажмите по периметру накладки, пока она не зафиксируется на корпусе.
- Проверьте, чтобы накладка не выступала и не была перекошена.
Финальная проверка работоспособности включает следующие действия:
- Подайте напряжение на сеть.
- Включите и выключите выключатель несколько раз, контролируя работу нагрузки (лампы, светильника).
- Проверьте отсутствие искрения и посторонних звуков при переключении.
- Осмотрите монтажную область на предмет нагрева выключателя после 10–15 минут работы.
- Убедитесь в отсутствии люфта и надежности крепления накладки и корпуса.
Вопрос-ответ:
Какие инструменты понадобятся для установки выключателя в бетонной стене?
Для работы потребуется перфоратор с буром по бетону, отвертка, уровень, нож или стамеска для зачистки кабеля, изолента и монтажная коробка. Также пригодятся рулетка и карандаш для разметки места установки.
Как правильно выбрать место для установки выключателя в бетонной стене?
Выбор места зависит от удобства доступа и расположения проводки. Обычно выключатель размещают на высоте около 90–110 см от пола, рядом с дверным проёмом. Перед установкой важно проверить, нет ли внутри стены электропроводки или труб, чтобы избежать повреждений.
Какие этапы включает процесс монтажа выключателя в бетонной стене?
Сначала делается разметка и штроба с помощью перфоратора. Затем в штробу укладывают кабель и устанавливают монтажную коробку. После этого подключают провода к выключателю, закрепляют его в коробке и фиксируют лицевую панель. В конце проверяют работоспособность и надежность крепления.
Как обезопасить проводку при установке выключателя в бетонной стене?
Для защиты проводов используют гофротрубы или специальные пластиковые короба. Перед укладкой кабеля стоит отключить питание, а после монтажа проверить, что все соединения надёжно заизолированы. Также важно использовать провода с подходящим сечением и соблюдать правила монтажа по электробезопасности.
Можно ли самому установить выключатель в бетонной стене без опыта?
При аккуратном подходе и соблюдении основных правил это возможно. Главное — внимательно подготовить инструмент, изучить схему подключения и не пренебрегать безопасностью, включая отключение электропитания. Если возникают сомнения, лучше проконсультироваться с электриком.
