Надёжная фиксация трубопровода начинается с правильного выбора и установки хомута. Ошибки при монтаже могут привести к повреждению труб, протечкам и дополнительным затратам. Хомут подбирается с учётом диаметра трубы, материала, предполагаемой нагрузки и условий эксплуатации – влажности, температуры и вибраций.
Для металлических труб необходимы хомуты с антикоррозийным покрытием, а при работе с пластиковыми коммуникациями – с термостойкой прокладкой, исключающей деформацию. При установке на вертикальные участки учитывается не только масса трубы, но и вес транспортируемой среды. Расстояние между хомутами рассчитывается индивидуально: для стальных труб диаметром 20–25 мм – 2 метра, для пластиковых – 1,2–1,5 метра.
Перед монтажом требуется точно разметить места креплений. Использовать следует только дюбели и анкеры, соответствующие типу стены. Сверление отверстий осуществляется строго перпендикулярно поверхности, чтобы избежать перекосов. Затягивать винты нужно с равномерным усилием: чрезмерное давление способно повредить трубу, недостаточное – приведёт к люфту.
После установки обязательно проверяется стабильность крепления. В случае вибронагрузки применяются специальные хомуты с резиновыми вставками. Для наружных работ предпочтительны изделия из нержавеющей стали или оцинкованные, устойчивые к перепадам температуры и осадкам. Игнорирование этих нюансов сокращает срок службы системы и повышает риск аварийных ситуаций.

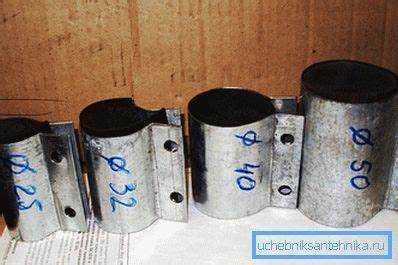

Выбор подходящего типа хомута для конкретной трубы
Тип хомута напрямую зависит от диаметра, материала и назначения трубы. Для пластиковых труб диаметром до 50 мм подходят пластиковые хомуты с резиновой вставкой – они компенсируют тепловое расширение и не повреждают поверхность. Для труб большего диаметра или металлических труб следует использовать металлические хомуты с антивибрационной прокладкой.
При монтаже водопроводных труб из металлопластика оптимальны хомуты с защелкой и дюбелем: они обеспечивают быструю фиксацию и удобны для скрытой прокладки. Для стояков и вертикальных участков применяются усиленные хомуты с болтовым зажимом – они выдерживают статическую нагрузку от веса трубы и транспортируемой среды.
Если труба проходит по улице или в неотапливаемом помещении, выбирайте оцинкованные или нержавеющие хомуты – они устойчивы к коррозии и сохраняют прочность при перепадах температур. Для газовых труб используют только сертифицированные металлические хомуты с фиксированной точкой крепления, исключающей перемещение трубы.
Всегда проверяйте совместимость диаметра хомута с наружным диаметром трубы. Неверно подобранный размер приведёт к ослаблению фиксации или деформации трубы. Оптимальный зазор между хомутом и трубой при наличии прокладки – не более 1 мм.

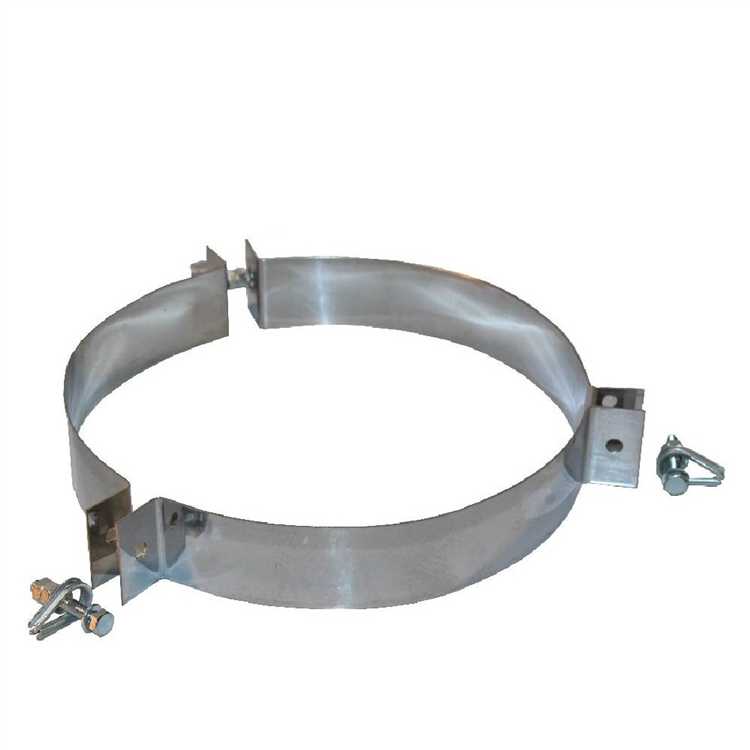

Определение места установки хомута на трубе
Место установки хомута определяется в зависимости от назначения трубопровода, типа трубы и условий эксплуатации. При вертикальной прокладке хомуты размещают на расстоянии не более 2–2,5 метров друг от друга. Для горизонтальных участков – не более 1,5–2 метров. Чем тяжелее труба и выше температура рабочей среды, тем меньше должно быть расстояние между точками крепления.
На поворотах и соединениях хомуты устанавливают максимально близко к фитингам – на расстоянии не более 10 см, чтобы исключить провисание и излишнюю нагрузку на соединение. При наличии запорной арматуры, устанавливают дополнительные крепления по обе стороны от нее, не далее 15 см от фланца или резьбового соединения.
Для пластиковых труб критично избегать натяжения – крепление должно компенсировать линейное расширение. В этом случае один из хомутов фиксируют жёстко, а остальные допускают продольное скольжение трубы. Расстояние между хомутами для ПВХ и полипропилена – от 0,5 до 1 метра, в зависимости от диаметра.
На участках с вибрацией (например, возле насосов) применяют виброизолирующие хомуты и увеличивают плотность размещения. Хомут не должен совпадать с местами сварки, пайки или термоусадки – минимальное расстояние от таких зон составляет 5 см.

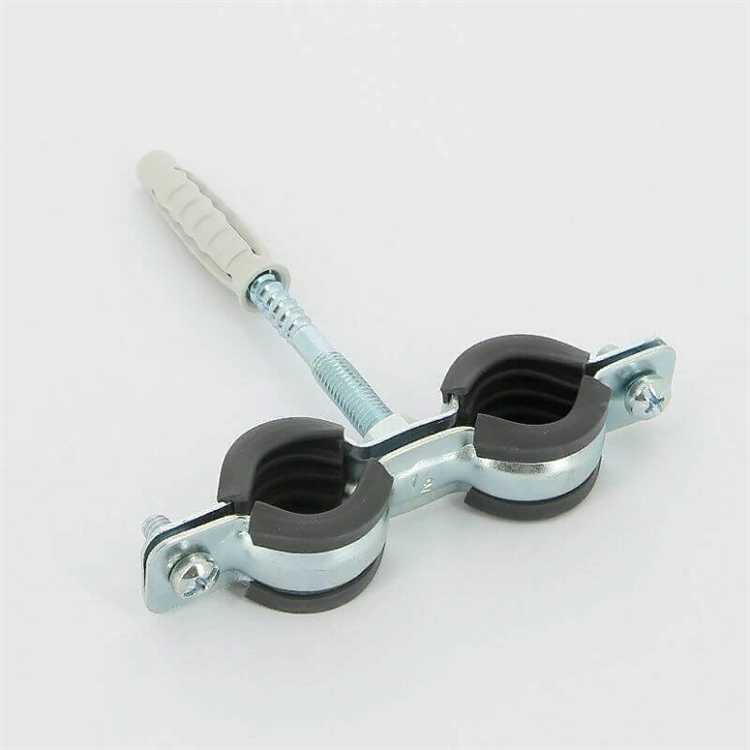

Подготовка поверхности трубы перед монтажом хомута
Правильная подготовка поверхности трубы – критически важный этап, обеспечивающий надежную фиксацию хомута и предотвращение его смещения в процессе эксплуатации.
- Очистите трубу от загрязнений: удалите пыль, грязь, остатки строительных материалов. Используйте щетку с жестким ворсом или ветошь, смоченную в уайт-спирите.
- Устраните коррозию. Если труба металлическая и на поверхности есть ржавчина, примените металлическую щетку или наждачную бумагу зернистостью 80–120 до появления чистого металла.
- Обезжирьте участок установки. Используйте ацетон или изопропиловый спирт, чтобы удалить масляную пленку, способную снизить адгезию прокладочного материала хомута.
- Проверьте геометрию поверхности. На трубе не должно быть неровностей, заусенцев и сварочных капель в зоне контакта с хомутом – они мешают плотной установке и могут повредить резиновую прокладку.
- Убедитесь в сухости трубы. Перед монтажом хомута поверхность должна быть полностью сухой, особенно при использовании пластиковых или резиновых вкладышей.
Только после выполнения этих шагов можно переходить к установке хомута. Игнорирование подготовки часто приводит к протечкам, ослаблению крепежа и ускоренному износу трубы в месте контакта.

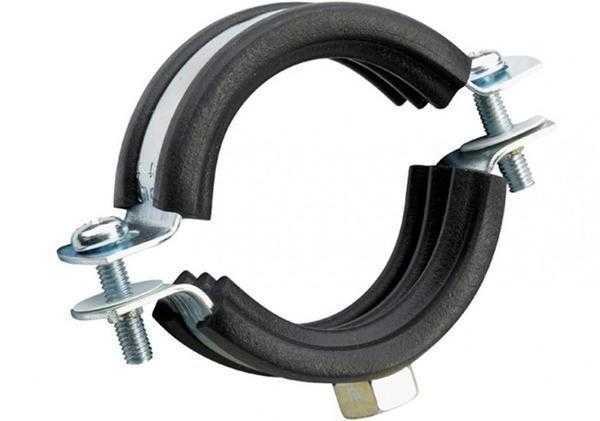

Подбор инструмента для установки хомута
Выбор инструмента зависит от типа хомута и материала трубы. Для надёжного крепления необходимо использовать подходящий комплект, обеспечивающий точность и прочность монтажа.
- Отвёртка или шуруповёрт: для червячных хомутов с винтовым зажимом. При работе с металлическими хомутами диаметр отвертки должен соответствовать прорези на винте – чаще всего это плоская или крестовая насадка PH2. Шуруповёрт ускоряет процесс, но требует регулировки момента затяжки, чтобы не повредить трубу.
- Гаечный ключ или трещотка: при наличии болтового соединения. Размер ключа должен строго соответствовать гайке – наиболее распространённые размеры: 7, 8, 10 и 13 мм. Использование ключа с храповым механизмом повышает удобство в стеснённых условиях.
- Плоскогубцы или клещи: для пружинных и ушных хомутов. Необходимы модели с узкими губками и хорошей фиксацией. Для ушных хомутов рекомендуется использовать специальные клещи с боковым обжатием (например, Oetiker 14100386).
- Ножовка по металлу или труборез: если требуется обрезать трубу перед установкой. При работе с пластиком подойдёт обычный труборез с храповым механизмом; для металла – ножовка с полотном 18–24 зуба на дюйм.
- Измерительный инструмент: штангенциркуль или рулетка для точного подбора диаметра хомута. Ошибка более 2 мм может привести к недостаточной фиксации или деформации трубы.
Перед началом установки проверь исправность инструмента. Изношенные насадки, люфт в шарнирах и ослабленные рукоятки снижают эффективность и увеличивают риск повреждений.

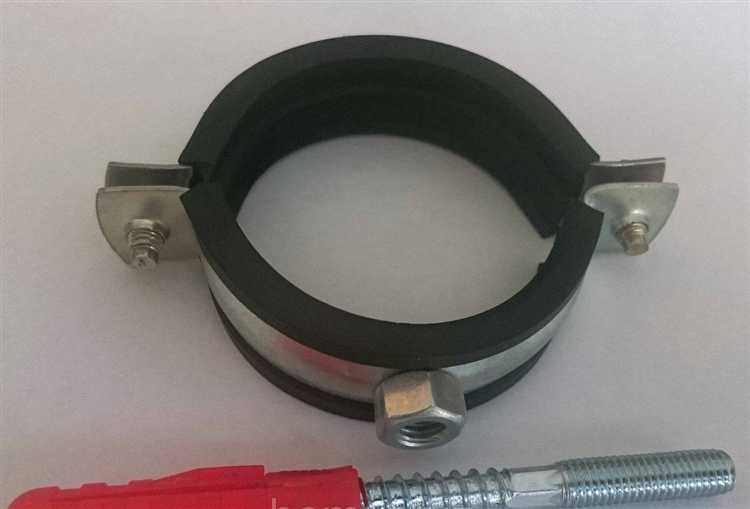

Фиксация хомута с учётом типа крепления
Выбор метода фиксации хомута зависит от материала основания и условий эксплуатации. Для бетонных и кирпичных стен используются дюбели с анкерными болтами диаметром не менее 8 мм. В условиях вибрации – например, в котельных – предпочтительны анкерные системы с противооткручиванием. При установке на гипсокартон применяются специальные распорные анкеры с широкой зоной захвата.
На деревянных основаниях используются саморезы по дереву длиной от 50 мм с антикоррозионным покрытием. Перед монтажом рекомендуется предварительно засверлить отверстия меньшего диаметра для предотвращения растрескивания древесины. На металлических конструкциях – например, фермах или балках – крепление осуществляется с помощью самонарезающих винтов с шестигранной головкой или заклёпок, в зависимости от толщины металла.
При вертикальной установке труб хомуты крепятся через каждые 1,5–2 метра, при горизонтальной – через 1–1,2 метра. Для пластиковых труб обязательна установка прокладок в хомуте во избежание повреждений от вибраций и термического расширения. Металлические трубы допускают жёсткую фиксацию, но при этом требуется компенсация линейных деформаций – например, путём установки подвижных опор.
Для наружных работ необходимо использовать хомуты и крепёж из нержавеющей стали или с цинковым покрытием толщиной не менее 12 мкм. В условиях агрессивной среды применяются крепления из кислотостойких сплавов – AISI 316 или аналогов. При креплении к потолку рекомендуется использовать шпильки с переходными муфтами и угловыми кронштейнами для обеспечения точной вертикали и компенсации нагрузки от веса трубы.
Проверка натяжения и плотности прилегания хомута
После установки хомута необходимо измерить усилие затяжки ключом или динамометрическим отверткой. Оптимальный момент затяжки для металлических хомутов диаметром 20-50 мм обычно составляет 3-5 Н·м, для пластиковых – 1,5-2 Н·м. Слишком слабое натяжение приводит к соскальзыванию и вибрациям, а чрезмерное – деформирует трубу и повреждает хомут.
Плотность прилегания проверяют визуально и тактильно. По всей длине хомута не должно оставаться зазоров между лентой и трубой. При нажатии пальцем лента не должна прогибаться более 1-2 мм на мягких материалах, на металлических – не должна быть заметна деформация.
Для контроля равномерности натяжения стоит осмотреть хомут под разным углом и проверить прилегание с обеих сторон трубы. Несоответствие указывает на неправильное расположение или перекос крепления, требующий повторной регулировки.
При установке на трубы с изоляцией учитывайте толщину материала и допускайте легкую компрессию изоляции, чтобы избежать повреждений и сохранить герметичность.

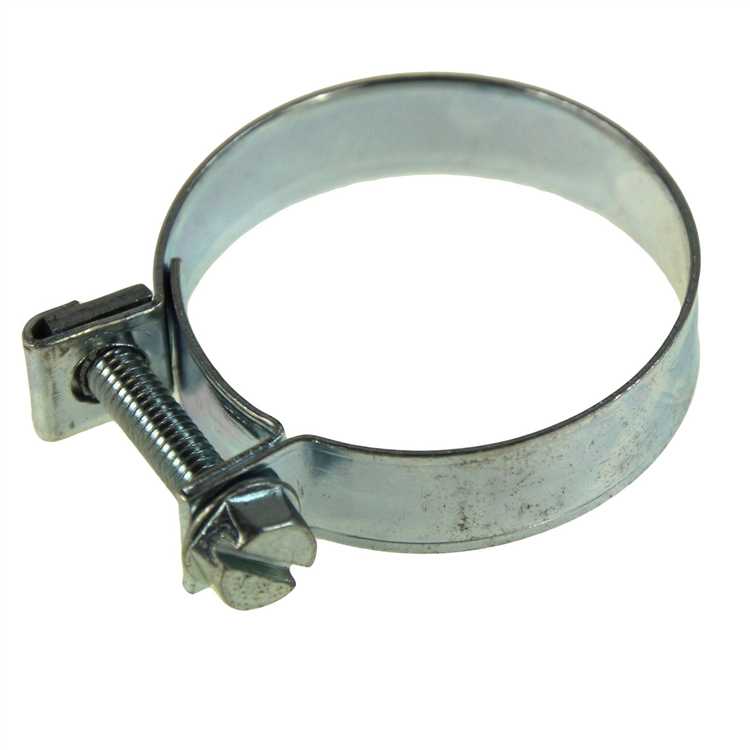

Обработка соединения для предотвращения коррозии
Перед установкой хомута на трубу необходимо тщательно очистить поверхность в зоне соединения от грязи, жиров и ржавчины. Для этого рекомендуется использовать металлическую щетку или шлифовальный круг с зернистостью 120–150. После механической очистки следует обезжирить трубу с помощью растворителя на основе ацетона или спирта.
Для защиты металла от коррозии применяется антикоррозийное покрытие. Лучший вариант – двухкомпонентные эпоксидные грунты, обеспечивающие прочное сцепление и водонепроницаемость. Грунтовку нужно наносить равномерным слоем и выдерживать согласно инструкции производителя, обычно 2–4 часа до полного высыхания.
Если труба из черного металла, рекомендуется дополнительно обработать соединение цинковым анодным покрытием или использовать цинксодержащие антикоррозийные пасты. Они создают защитный слой, препятствующий развитию ржавчины при воздействии влаги.
После высыхания защитного покрытия монтаж хомута должен проходить аккуратно, чтобы не повредить обработанный слой. Для дополнительной герметизации и защиты швов между трубой и хомутом можно применить морозостойкие силиконовые или полиуретановые герметики с антикоррозионными добавками.
Регулярный осмотр и при необходимости повторное нанесение защитных средств продлевают срок службы соединения, особенно в условиях повышенной влажности или химической агрессии среды.

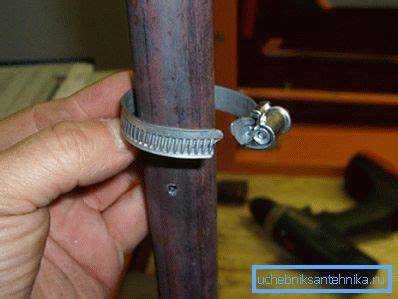

Проверка герметичности после установки хомута
Для контроля герметичности соединения после монтажа хомута следует сразу провести визуальный осмотр на предмет подтеков и капель в месте стыка. Если труба используется в системе с давлением, необходимо создать рабочее давление и выдержать его не менее 5 минут.
Далее нужно аккуратно протереть область хомута сухой тряпкой и наблюдать, появятся ли влажные пятна. При отсутствии признаков протечек можно использовать мыльный раствор: нанести его на соединение и проверить наличие пузырьков, которые укажут на микроподтекание.
В системах с высокой температурой рабочей среды рекомендуется повторять проверку после 30 минут эксплуатации для выявления возможного расширения материалов и ослабления зажима.
При обнаружении малейших признаков протечки следует ослабить хомут, проверить положение уплотнителя, при необходимости заменить прокладку и повторить установку с контролем момента затяжки, рекомендуемого производителем.
Вопрос-ответ:
Как выбрать подходящий хомут для трубы разных диаметров?
Выбор хомута зависит от диаметра трубы и материала, из которого она сделана. Для металлических труб лучше использовать стальные или нержавеющие хомуты, которые обеспечивают надежное крепление и устойчивость к коррозии. Для пластиковых труб подойдут пластиковые или комбинированные модели с резиновыми вставками, которые не повредят поверхность и обеспечат герметичность. Также важно подобрать хомут с запасом по размеру, чтобы он не был слишком тугим или слишком свободным.
Какие ошибки чаще всего допускают при установке хомута на трубу?
Часто встречаются ситуации, когда хомут затягивают слишком сильно, что может деформировать трубу или повредить покрытие. Другой распространённый промах — неправильное расположение хомута, из-за чего крепление становится ненадёжным и труба смещается. Иногда забывают использовать подкладки или уплотнители, что приводит к протечкам или вибрациям. Также стоит избегать установки хомута на участках с повреждениями или неровностями.
Как правильно подготовить поверхность трубы перед монтажом хомута?
Перед установкой необходимо очистить участок трубы от грязи, пыли и ржавчины, если она есть. Для этого можно использовать щётку по металлу или влажную тряпку. Если труба окрашена, стоит убедиться, что краска не отслаивается и поверхность ровная. При необходимости неровности сглаживают, чтобы обеспечить плотное прилегание хомута. Если используется уплотнитель, его также размещают на чистой поверхности.
Какие инструменты понадобятся для монтажа хомута на трубу?
Основными инструментами являются отвертка или гаечный ключ, в зависимости от типа крепления хомута. Для металлических хомутов чаще используется гаечный ключ с подходящим размером. Иногда требуется рулетка или измерительная лента, чтобы точно определить место установки. При работе с пластиковыми трубами может понадобиться нож для подрезки уплотнительных элементов. В некоторых случаях полезен уровень, чтобы проверить горизонтальность крепления.
Можно ли использовать один хомут для крепления нескольких труб одновременно?
Обычно рекомендуется закреплять каждую трубу отдельным хомутом, чтобы избежать перекоса и обеспечить стабильность. Однако для параллельных труб небольшого диаметра допускается использование специальных двойных или многоместных хомутов, предназначенных для такой цели. Важно, чтобы хомут был рассчитан на необходимую нагрузку и обеспечивал равномерное распределение давления, иначе это может привести к повреждению труб или ослаблению крепления.
Как правильно выбрать размер хомута для трубы?
Размер хомута должен соответствовать диаметру трубы, на которую его планируется устанавливать. Если хомут будет слишком мал, он не обхватит трубу, и закрепление получится ненадёжным. Если же хомут слишком велик, он не будет плотно прилегать и может смещаться или ослабевать со временем. Лучше всего измерить внешний диаметр трубы с помощью рулетки или штангенциркуля и подобрать хомут с соответствующим или чуть большим размером, учитывая, что некоторые модели допускают небольшой диапазон регулировки.
Какие ошибки чаще всего допускают при монтаже хомута на трубу и как их избежать?
Одной из распространённых ошибок считается недостаточное натяжение хомута — из-за этого крепление получается слабым и труба может смещаться. Также иногда хомут ставят на неровную поверхность или грязную трубу, что снижает прочность фиксации. Чтобы избежать проблем, перед установкой нужно очистить и просушить трубу, затем аккуратно надеть хомут и равномерно затянуть его крепёжный элемент, не перетягивая, чтобы не повредить трубу или сам хомут. Важно проверить, что хомут расположен ровно, без перекосов, а также контролировать состояние крепёжных деталей со временем, особенно в местах с вибрациями или температурными перепадами.
