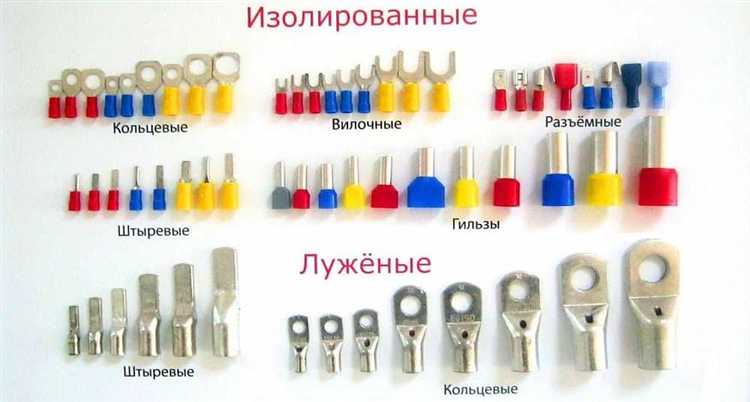

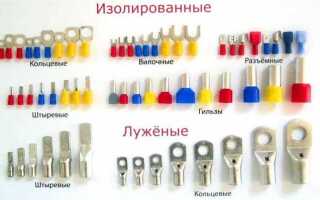

Какие бывают наконечники для проводов под опрессовку

Выбор наконечника для опрессовки напрямую влияет на надежность электрического соединения и долговечность всей системы. Неверно подобранный тип может привести к нагреву, потере контакта и даже возгоранию. Каждый тип наконечника рассчитан на конкретные условия эксплуатации, сечение провода и способ подключения.

Трубчатые медные наконечники применяются в силовых цепях с высоким током. Они рассчитаны на сечения от 1.5 до 240 мм² и часто покрываются слоем олова для защиты от окисления. При установке требуется соответствующий шестигранный или пресс-тип обжимного инструмента.

Наконечники типа «вилка» обеспечивают быстрое подключение к винтовым зажимам. Они подходят для сечений до 10 мм² и часто используются в распределительных щитах и на DIN-рейках. Установка возможна без демонтажа винта, что удобно при частом обслуживании.

Кольцевые наконечники обеспечивают максимально прочное соединение. Они подходят для вибронагруженных участков, где необходимо предотвратить случайное ослабление контакта. Выпускаются в цветовой маркировке, соответствующей сечению: красный – до 1.5 мм², синий – до 2.5 мм², жёлтый – до 6 мм².

Штыревые наконечники применяются при подключении многожильных проводов к клеммам с винтовыми зажимами. Они предотвращают повреждение жил и упрощают ввод в зажим. Могут иметь двойную гильзу для подключения двух проводов одновременно.

Изолированные наконечники с ПВХ или нейлоновым покрытием повышают безопасность монтажа, защищая от короткого замыкания. Такие модели используются в низковольтных сетях и внутри распределительных коробок. Температурный диапазон эксплуатации – от −40 до +105 °C.

Выбор наконечника должен учитывать не только сечение и материал провода, но и условия эксплуатации: уровень вибрации, влажность, токовую нагрузку. Опрессовка требует использования инструмента, соответствующего типу наконечника и стандартизированной матрицы обжима.

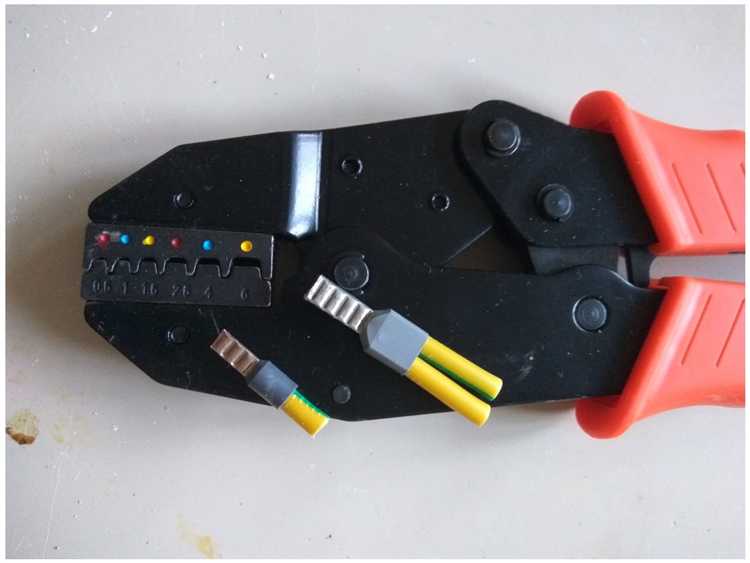

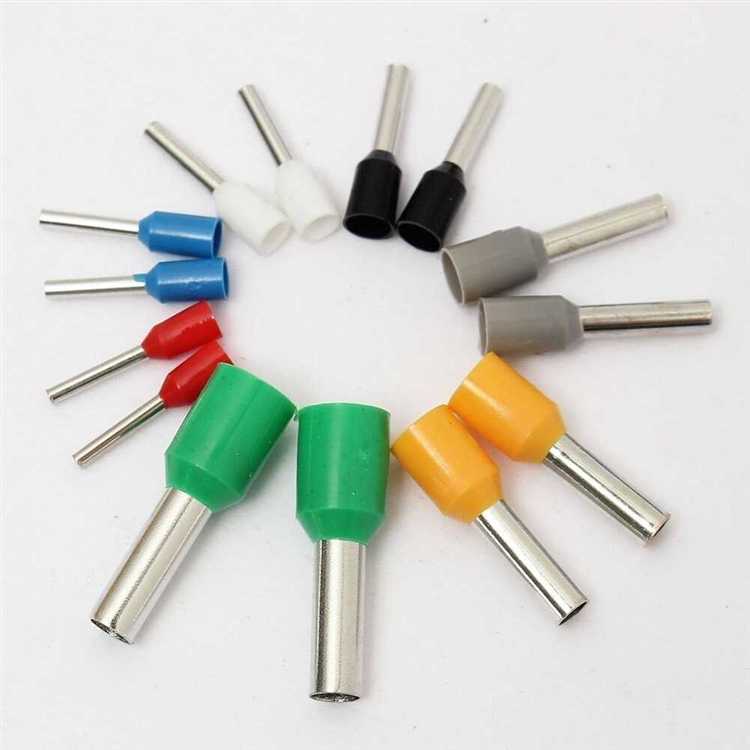

Когда выбирать трубчатые наконечники и как их использовать

Трубчатые наконечники применяются для опрессовки многожильных проводов, когда требуется сохранить целостность жил и обеспечить надежный контакт в клеммных соединениях. Их выбирают при подключении к винтовым зажимам автоматических выключателей, клеммников, контакторов и реле.

Выбор трубчатого наконечника зависит от сечения провода: гильза должна плотно охватывать жилу без зазоров. Диаметр наконечника должен соответствовать номинальному сечению провода – например, для провода 2,5 мм² используется наконечник того же сечения.

Материал наконечника – медь с гальваническим лужением. Луженая поверхность повышает стойкость к окислению и снижает переходное сопротивление. Наконечники с изоляционной манжетой выбирают для защиты от коротких замыканий и механических повреждений в местах подключения.

Монтаж выполняется с помощью пресс-клещей с соответствующим профилем. Недопустимо использовать плоскогубцы: это приводит к неравномерной деформации и ослабленному контакту. Обжим должен быть выполнен перпендикулярно оси наконечника, без разрушения изоляции жилы.

При использовании двойных наконечников можно опрессовать два провода одновременно, сохраняя порядок подключения и снижая вероятность ослабления контакта. Это актуально при установке модульного оборудования с ограниченным количеством клемм.

Не рекомендуется повторно использовать трубчатые наконечники – после обжима они теряют форму и не обеспечивают надежного контакта при повторном соединении.

Особенности кольцевых наконечников для болтового крепления

Кольцевые наконечники предназначены для соединения проводников с токопроводящими элементами через болтовое крепление. Они используются в условиях, где требуется высокая механическая прочность и надежный контакт, в том числе в промышленной автоматике, распределительных щитах и на клеммных блоках.

Основной отличительной чертой является наличие кольцевого отверстия, через которое пропускается болт или винт. Размер отверстия строго соответствует стандартам крепежных элементов – например, М4, М6, М8, что исключает люфт и повышает устойчивость к вибрации.

Для проводников сечением до 10 мм² оптимально использовать медные лужёные наконечники. Лужение предотвращает окисление и снижает переходное сопротивление. При монтаже на алюминиевые шины следует применять биметаллические модели с гальваническим слоем, исключающим гальваническую коррозию.

При выборе важно учитывать не только сечение провода, но и максимально допустимый ток. Например, наконечник под провод 6 мм² с отверстием под болт М6 рассчитан на ток до 50 А при кратковременных пиковых нагрузках до 70 А.

Обжим кольцевых наконечников требует применения пресс-клещей с матрицей, соответствующей типу наконечника. Использование неподходящего инструмента приводит к снижению прочности соединения и риску оплавления при токовых перегрузках.

На объектах с повышенной вибрацией рекомендуется использовать наконечники с изолирующим фланцем или встроенной шайбой, предотвращающей самопроизвольное ослабление соединения.

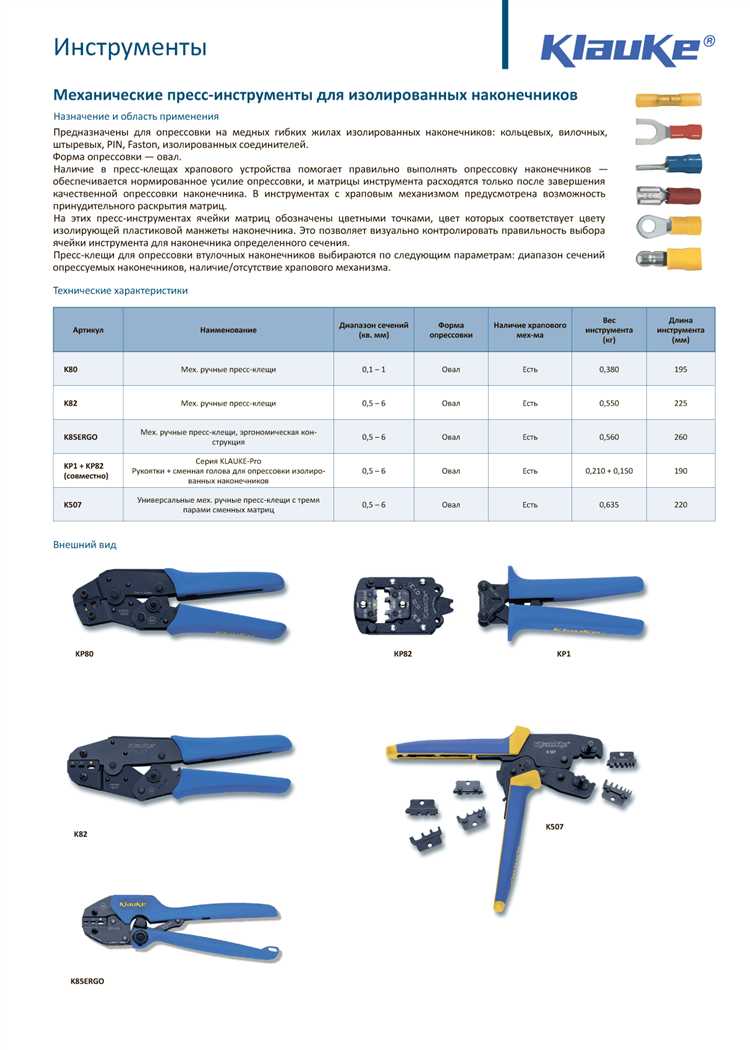

Плоские наконечники: где применяются и какие размеры бывают

Плоские наконечники используются для подключения проводов к винтовым клеммам, реле, автоматическим выключателям и другим элементам с плоскими контактами. Их основное преимущество – надёжное и быстрое соединение без пайки. Наиболее востребованы в распределительных щитах, системах автоматики, автомобильной электропроводке, а также в бытовых и промышленных приборах.

Размер плоского наконечника определяется шириной контактной площадки и сечением подключаемого провода. Стандартные ширины: 2.8 мм, 4.8 мм, 6.3 мм. Выбор зависит от типа клеммы: 2.8 мм подходят для маломощных цепей, 4.8 мм – для средненагруженных, 6.3 мм – для токов до 16 А и выше.

Сечение провода, на которое рассчитан наконечник, варьируется от 0.5 до 6.0 мм². Для сечений 0.5–1.5 мм² применяются наконечники с маркировкой красного цвета, для 1.5–2.5 мм² – синего, для 4.0–6.0 мм² – жёлтого. Цветовая маркировка упрощает подбор инструмента и расходных материалов при опрессовке.

Монтаж осуществляется с помощью пресс-клещей с соответствующей гнездовой формой. Нарушение технологии установки ведёт к перегреву контакта и отказу оборудования. При выборе наконечника важно учитывать материал: медные лужёные изделия обеспечивают устойчивость к коррозии и высокую проводимость.

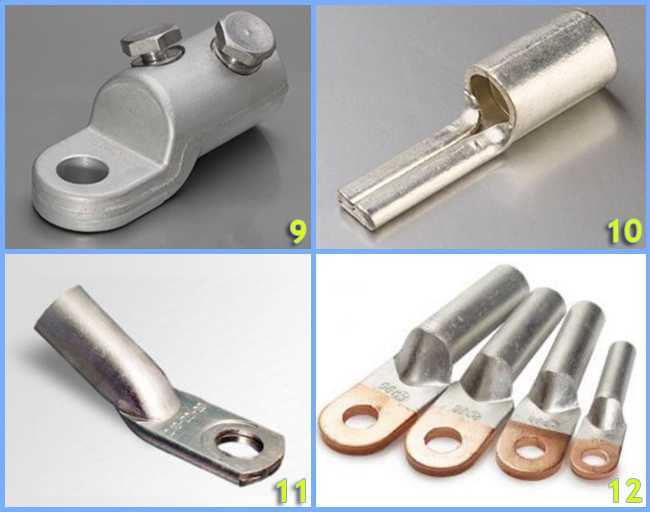

Штыревые наконечники: плюсы при подключении к зажимам

Штыревые наконечники обеспечивают надежный контакт при подключении к пружинным, винтовым и клеммным зажимам благодаря жесткой металлической втулке, которая исключает деформацию жил. Это особенно актуально при использовании многожильных проводов, где без наконечника возможен обрыв отдельных жил и ухудшение электросоединения.

Диаметр штыря подбирается строго под зажим, что гарантирует стабильное удержание провода в клемме даже при вибрациях и перепадах температуры. Благодаря стандартной длине штыря (обычно 6–12 мм), обеспечивается достаточная площадь контакта, минимизируются переходные сопротивления и риск локального нагрева.

Использование штыревых наконечников ускоряет монтаж: провод не распушается, легко вставляется в зажим и надежно фиксируется. Это особенно важно в условиях ограниченного пространства, где требуется многократное подключение и отключение проводов без потери качества контакта.

При выборе наконечников следует учитывать материал проводника и напряжение сети. Для меди применяются лужёные штыри, исключающие окисление и повышающие долговечность соединения. В сетях с токами до 16 А целесообразно использовать наконечники с изолирующим воротником, предотвращающим короткое замыкание при плотной укладке проводов.

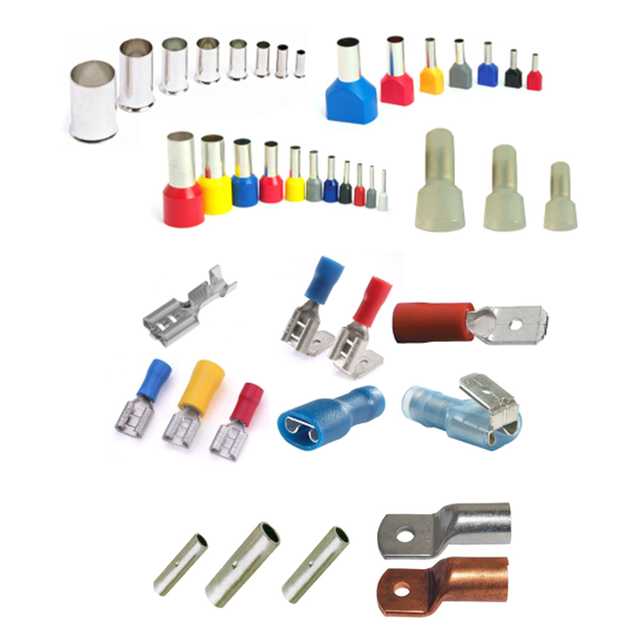

Изолированные и неизолированные наконечники: в чём разница при монтаже

Изолированные наконечники снабжены пластиковым покрытием, предотвращающим короткое замыкание при случайном контакте с другими токопроводящими элементами. Это особенно важно при монтаже в ограниченном пространстве, где высокая плотность проводки увеличивает риск замыкания.

При опрессовке изолированных наконечников требуется использование инструмента с матрицами, соответствующими форме изоляции. Несоответствие приводит к повреждению оболочки и снижению электрической безопасности соединения. Рекомендуемый диапазон температур эксплуатации – от -40°C до +105°C в зависимости от типа изоляции (ПВХ, нейлон, термоусадка).

Неизолированные наконечники обеспечивают минимальное контактное сопротивление благодаря прямому металлу к металлу. Их применяют в средах с контролируемой электроизоляцией или при пайке после опрессовки. Такие наконечники совместимы с широким спектром опрессовочных клещей без специализированных матриц, что снижает затраты на инструмент.

Монтаж неизолированных наконечников требует термоусадочной трубки или изоляционной ленты при работе в условиях возможного контакта с корпусом или другими токоведущими частями. Без дополнительной защиты существует риск дугового пробоя при высоких напряжениях.

При выборе между типами наконечников следует учитывать следующие параметры:

Для монтажа в бытовых распределительных коробках и автомобильной электрике целесообразно применять изолированные наконечники. При сборке щитов с последующей герметизацией или пайкой выгоднее использовать неизолированные варианты.

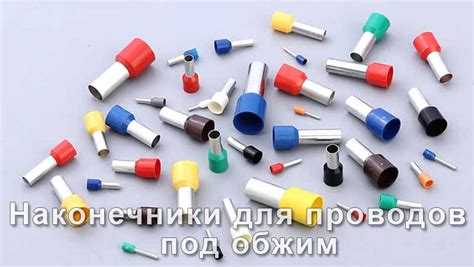

Материалы наконечников: алюминий, медь и комбинированные варианты

Выбор материала наконечника напрямую влияет на качество соединения, устойчивость к коррозии и допустимую нагрузку. Наиболее распространены наконечники из алюминия, меди и их комбинаций.

• Медные наконечники применяются для соединения с медными жилами. Обеспечивают минимальное переходное сопротивление, устойчивы к окислению. Температурный диапазон эксплуатации – до +150 °C. Подходят для систем с повышенными токовыми нагрузками. Используются с пресс-клещами с шестигранной матрицей.
• Алюминиевые наконечники рекомендуются для алюминиевых проводов. Имеют меньшую электропроводность (около 61% от меди), требуют особого контроля усилия опрессовки. Уязвимы к электрохимической коррозии при контакте с медью. Необходима антикоррозионная паста или гальваническая изоляция при переходах.
• Комбинированные (биметаллические) наконечники предназначены для соединения алюминиевых жил с медными шинами. Состоят из алюминиевой гильзы и медной контактной площадки, соединённых методом взрывной сварки. Обеспечивают устойчивое соединение без риска гальванической пары. Рекомендуются для ВЛ и трансформаторных подстанций.

При выборе материала наконечника учитывается тип жилы, рабочий ток, условия окружающей среды и необходимость защиты от коррозии. Использование неподходящего материала может привести к перегреву, искрению и выходу из строя контактного соединения.
