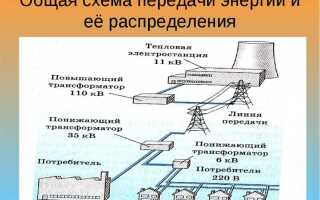

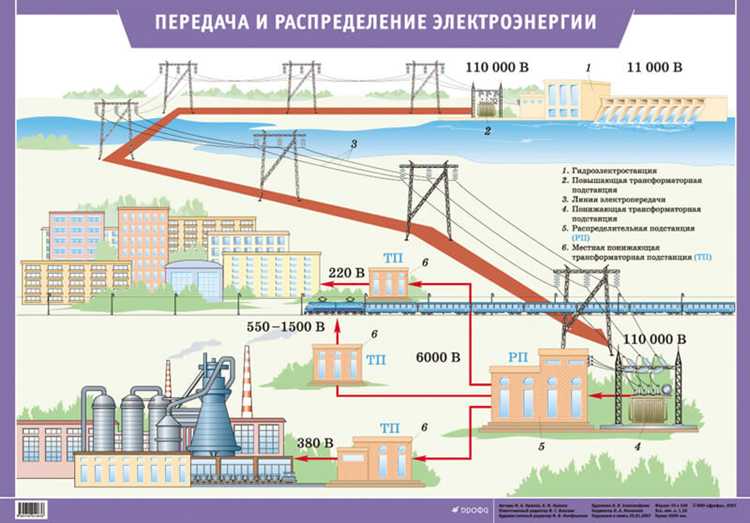

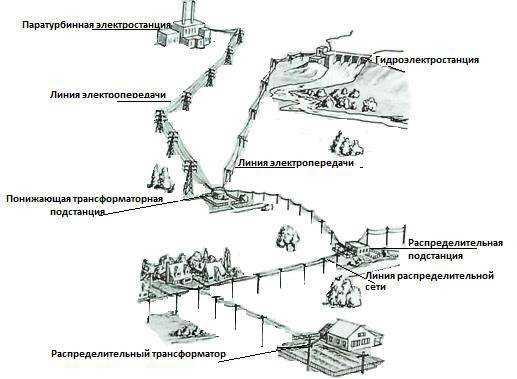

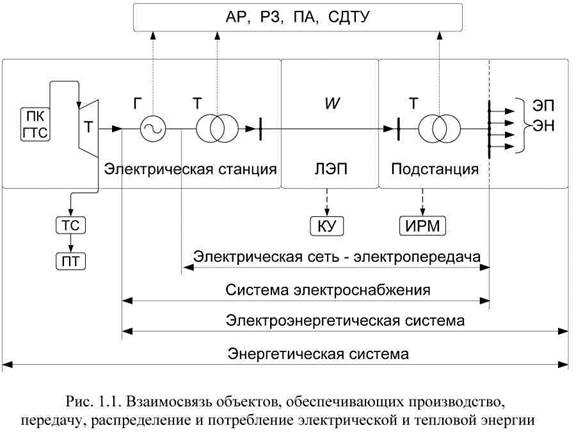

Какие электроустановки служат для передачи электроэнергии

Передача электроэнергии на большие расстояния требует применения специализированных электроустановок, способных обеспечить минимальные потери мощности и высокую надежность сети. Ключевыми элементами таких систем являются трансформаторные подстанции, линии электропередачи высокого и сверхвысокого напряжения, а также устройства релейной защиты и автоматики.

Электроустановки, работающие в диапазоне напряжений от 110 кВ до 750 кВ, позволяют передавать энергию от крупных электростанций к потребителям на сотни километров. При этом использование трансформаторов автотрансформаторного типа с КПД выше 99% снижает уровень потерь на преобразование напряжения. Рекомендуется применять проводники из алюминиевых сплавов с высоким удельным сопротивлением к коррозии и минимальными потерями при токах в десятки килоампер.

Для повышения устойчивости системы применяются системы компенсации реактивной мощности и синхронные компенсаторы. Эти установки позволяют поддерживать необходимый уровень напряжения в сети и предотвращать аварийные отключения при пиковых нагрузках. На участках с высокой вероятностью коротких замыканий устанавливаются высокоскоростные выключатели с газовой дугогашением.

При проектировании электроустановок необходимо учитывать не только электрические параметры, но и факторы окружающей среды: температурные перепады, влажность, уровень загрязнения. Рекомендуется использовать изоляторы с покрытием из полимерных материалов, устойчивых к УФ-излучению и механическим повреждениям. Для обслуживания оборудования необходимо предусматривать удаленный мониторинг с передачей данных в режиме реального времени через оптоволоконные каналы связи.

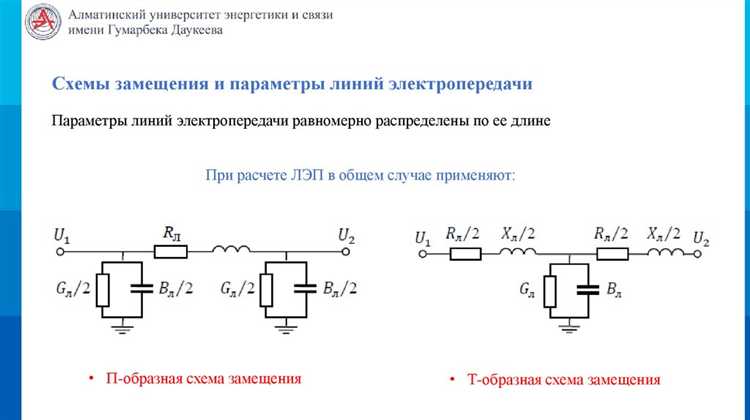

Выбор сечения проводников для линий электропередачи

Расчет ведется по максимальному длительно допустимому току, который зависит от материала проводника, условий прокладки и температуры окружающей среды. Для алюминиевых проводов, применяемых в ВЛ, критическим значением считается ток в диапазоне 300–600 А при сечении 70–150 мм². Медь выдерживает большие токи при меньшем сечении, но используется реже из-за высокой стоимости и массы.

Потери на сопротивление рассчитываются по формуле P=I²R. Увеличение сечения снижает сопротивление и, соответственно, тепловые потери. Однако при выборе сечения необходимо учитывать не только снижение потерь, но и затраты на материал, монтаж и опоры.

При воздушной прокладке следует учитывать механические нагрузки от ветра, гололёда и собственного веса. Минимально допустимое сечение для алюминиевых проводов, применяемых в ВЛ 10 кВ, составляет 35 мм², но на практике чаще используют от 50 мм² и выше. Для магистральных ЛЭП напряжением 110–500 кВ сечения достигают 240–400 мм² и более.

Для подземных кабельных линий выбор сечения проводится с учётом теплоотдачи в окружающую среду. Здесь важны условия укладки – в земле, лотках, трубах. Сечение кабелей 10 кВ, прокладываемых в грунте, обычно составляет от 70 до 240 мм², в зависимости от токовой нагрузки и теплопроводности почвы.

С точки зрения экономической оптимизации, применяется методика минимизации приведённых затрат, учитывающая стоимость потерь энергии за срок службы линии. При этом оптимальное сечение может быть больше минимально допустимого по току. Формула включает стоимость энергии, цену проводника и срок службы линии.

Примерные значения токовой нагрузки для медных и алюминиевых проводов при температуре +25°C:

Выбор сечения должен подтверждаться расчетами по току, потерям, нагреву и механическим нагрузкам с учётом реальных условий эксплуатации.

Особенности монтажа трансформаторных подстанций

Перед установкой трансформаторной подстанции необходимо провести геодезическую привязку объекта и анализ грунтов. Основание подстанции устраивают на монолитной железобетонной плите не менее 300 мм толщиной, армированной сеткой с ячейкой 200×200 мм из стержней Ø12 мм. Для модульных комплектных трансформаторных подстанций (КТП) особое внимание уделяется выравниванию основания – перепад по диагонали не должен превышать 5 мм.

Внутренняя разводка осуществляется с использованием шинопроводов или кабельных линий с медными жилами сечением не менее 50 мм² для низковольтных цепей и не менее 120 мм² – для высоковольтных. Прокладку выполняют в металлических лотках с заземлением по всей длине. Минимальный радиус изгиба кабеля – 15 диаметров.

При монтаже трансформатора обеспечивается свободный доступ с трёх сторон для технического обслуживания. Масляные трансформаторы размещаются с поддоном объёмом не менее 110 % от объёма масла и с системой дренажа. Для сухих трансформаторов важно обеспечить принудительную вентиляцию с расчётной кратностью воздухообмена не менее 10 в час.

Контур заземления выполняется из стальной полосы 40×4 мм с сварными соединениями и сопротивлением не более 4 Ом. Все металлические элементы подстанции подключаются к единому заземляющему контуру. Сварные соединения защищают антикоррозионным покрытием не менее чем в два слоя.

Автоматизация подстанции предусматривает установку микропроцессорных защит, подключение к АСУ ТП через протоколы Modbus или IEC 61850. Все вторичные цепи монтируются с использованием экранированных проводов, с обязательной маркировкой и кабельными журналами.

Методы защиты от перенапряжений в распределительных сетях

Разрядники на основе оксидов металлов (ZnO) устанавливаются на вводах трансформаторов, распределительных шкафах и воздушных линиях. Они характеризуются высокой скоростью срабатывания и малым остаточным напряжением. Выбор разрядника осуществляется по уровню максимального рабочего напряжения и энергии, которую устройство способно рассеять без разрушения.

Для защиты вторичных цепей и автоматики применяются ограничители перенапряжений класса D с реакцией менее 25 наносекунд. Их монтаж предпочтителен на границе зон с различными уровнями электромагнитной совместимости, в том числе на вводе в распределительные щиты.

Устройство заземления должно обеспечивать сопротивление не выше 4 Ом. В условиях скального или песчаного грунта применяются горизонтальные электроды с увеличенной длиной или заземляющие модули с электропроводящим наполнителем. Плохое заземление резко снижает эффективность всех типов ограничителей.

Использование координации уровней изоляции предусматривает расчетное согласование между изоляцией оборудования и характеристиками защитных устройств. Расстояние между ступенями защиты не должно превышать 10 метров для обеспечения надежной коммутационной разрядки.

При построении воздушных линий длиной свыше 100 метров необходимо предусматривать повторное заземление нулевого провода и установку промежуточных разрядников. Это снижает вероятность пробоя изоляции из-за наведённых перенапряжений.

Для защиты от коммутационных перенапряжений в сетях с частыми пусками мощных электродвигателей устанавливаются RC-цепи или варисторы параллельно обмоткам. Время срабатывания таких устройств должно быть менее 1 мс, чтобы исключить обратное воздействие на оборудование.

Организация заземления на объектах электроснабжения

Заземление обеспечивает безопасную эксплуатацию электроустановок и защиту оборудования от перенапряжений и токов короткого замыкания. На объектах электроснабжения применяется рабочее, защитное и функциональное заземление, каждое из которых требует точного соблюдения нормативов.

Контур заземления должен обеспечивать сопротивление не выше 4 Ом для электроустановок напряжением до 1 кВ с глухозаземлённой нейтралью. В сетях выше 1 кВ значение сопротивления зависит от схемы нейтрали и расчетных токов замыкания на землю. Для объектов с высоким уровнем токов утечки рекомендуется использовать вертикальные заземлители длиной не менее 3 м, соединённые горизонтальными стальными полосами сечением не менее 40×4 мм.

Соединения элементов заземляющего устройства выполняются сваркой или болтовыми соединениями с антикоррозийной защитой. Оцинкованные элементы допускается использовать только при условии исключения электролитической коррозии. Глубина заложения горизонтальных заземлителей – не менее 0,5 м, чтобы обеспечить стабильные параметры в течение всего года.

Все металлические корпуса электрооборудования, вторичные цепи трансформаторов тока и напряжения, а также металлические конструкции распределительных устройств должны быть присоединены к главной заземляющей шине. Проверка целостности цепи заземления проводится не реже одного раза в год с регистрацией в журнале технического состояния.

Для новых объектов рекомендуется применять модульно-штыревые заземлители с медным покрытием, которые обеспечивают стойкость к агрессивным почвам и упрощают монтаж. При реконструкции существующих контуров целесообразно выполнять измерения удельного сопротивления грунта методом Веннера и при необходимости вводить дополнительные заземлители на участках с повышенным сопротивлением.

Расчет токов короткого замыкания в высоковольтных установках

Токи короткого замыкания (КЗ) в высоковольтных установках определяются на основе параметров сети и характеристик оборудования. Расчет необходим для выбора коммутационной аппаратуры, настройки защит и оценки термической и электродинамической стойкости элементов.

• Исходными данными являются: номинальное напряжение, конфигурация сети, сопротивления источников и линий, трансформаторов, реакторов и шин.
• Сопротивление системы обычно представляется в виде эквивалентного генератора с внутренним сопротивлением. Его значение можно выразить в относительных единицах (пер unit) или в омах, приведенных к расчетному уровню напряжения.
• Для симметричного трехфазного КЗ ток определяется по формуле: Iкз = Uф / Zсети, где Uф – фазное напряжение, Zсети – полное сопротивление цепи от источника до точки КЗ.
• В расчет включаются активные и реактивные сопротивления всех элементов, включая трансформаторы с учетом коэффициента короткого замыкания (uk%).
• Для установки с трансформатором на стороне ВН сопротивление трансформатора определяется как: Zтр = (uk% × U²н) / (100 × Sн), где Uн – номинальное напряжение, Sн – мощность трансформатора.

Рекомендуется учитывать три стадии тока КЗ:

1. Ударный ток – максимальное значение тока в первые миллисекунды, важно для расчета электродинамических усилий.
2. Апериодическая составляющая – учитывается при выборе выдержки времени защит.
3. Установившийся ток – используется для расчета термической стойкости оборудования.

• При наличии нескольких источников питания учитывается параллельная работа, для чего применяется метод узловых потенциалов или эквивалентных схем замещения.
• Для определения допустимого тока КЗ применяют нормативы ПУЭ и ГОСТ, например, ПУЭ 1.7.79 и ГОСТ 28249-93.
• Минимальные токи КЗ рассчитываются при наихудших условиях (минимальная нагрузка, отключенные параллельные линии), они критичны для настройки минимальных токов срабатывания защит.

Точный расчет возможен с использованием программных комплексов (ETAP, DigSILENT PowerFactory), обеспечивающих моделирование режима и учет нелинейных характеристик оборудования.

Требования к изоляции кабельных линий в условиях повышенной влажности

Основные требования к изоляционным материалам:

• Водонепроницаемость не менее 10⁻⁶ г/м² в сутки, что гарантирует минимальное проникновение влаги;
• Диэлектрическая прочность не менее 20 кВ/мм, чтобы избежать пробоев при воздействии повышенной влажности;
• Стабильность механических свойств при температурном диапазоне от -40 °C до +90 °C;
• Устойчивость к биологическому разложению и плесени, часто возникающим в сырой среде;
• Сниженная гигроскопичность для предотвращения снижения электрической прочности.

Для кабелей, прокладываемых во влажных помещениях или грунте, рекомендуется использовать многослойную изоляцию, включающую внутренний слой из сшитого полиэтилена и внешнюю оболочку из полиуретана или поливинилхлорида с антивлаговыми добавками.

Дополнительно: герметизация стыков и соединений должна выполняться с применением специализированных мастик и лент, обеспечивающих полное исключение попадания влаги внутрь кабеля.

При проектировании систем важно предусматривать защиту от конденсата за счет вентиляции и дренажа, а также регулярный контроль сопротивления изоляции с пороговым значением не ниже 1 МОм на километр кабеля.

Порядок ввода в эксплуатацию объектов электропередачи

Ввод в эксплуатацию объектов электропередачи требует строгого соблюдения нормативных требований и технических регламентов для обеспечения безопасности и надежности энергосистемы.

1. Подготовительный этап

   • Проведение комплексной проверки монтажа оборудования, включая соответствие проектной документации и техническим условиям.
   • Испытания изоляции силового оборудования и кабельных линий с применением мегомметров и других измерительных приборов, согласно ГОСТ Р 50571 и ПУЭ.
   • Проверка правильности заземления и молниезащиты, подтверждение соответствия нормативным значениям сопротивления.
   • Составление акта готовности объекта к наладочным работам.

2. Наладочный этап

   • Выполнение функциональных испытаний оборудования под номинальными нагрузками с контролем параметров в течение установленного времени.
   • Проверка срабатывания защит и автоматики, включая релейную защиту и системы дистанционного управления.
   • Документирование всех результатов испытаний и выявленных несоответствий с обязательным устранением выявленных дефектов.
   • Получение разрешения от технической службы эксплуатации на проведение опытной эксплуатации.

3. Опытная эксплуатация

   • Работа объекта под контролем специалистов с постоянным мониторингом параметров в течение не менее 72 часов.
   • Фиксация отклонений и проведение корректирующих мероприятий в случае необходимости.
   • Оформление итогового акта приемки, включающего протоколы испытаний, результаты наладки и разрешение на постоянную эксплуатацию.

4. Передача объекта в эксплуатацию

   • Передача эксплуатационной документации, паспортов оборудования, инструкций и актов испытаний заказчику или эксплуатирующей организации.
   • Обучение персонала правилам эксплуатации и безопасности.
   • Регистрация объекта в соответствующих органах и внесение в реестры энергоснабжающих предприятий.

Диагностика и обслуживание выключателей нагрузки

Диагностика выключателей нагрузки проводится с целью выявления дефектов, влияющих на надежность отключения и включения электрических цепей. Основные методы включают измерение сопротивления контактов, проверку целостности изоляции и функциональное тестирование механизмов.

Измерение сопротивления контактов производится с помощью микроомметра. Значения свыше 50 мкОм свидетельствуют о необходимости чистки или замены контактов. Для измерения изоляции используют мегомметр с напряжением 1000 В, при этом сопротивление не должно опускаться ниже 100 МОм.

Функциональное тестирование включает циклы включения и отключения под нагрузкой или без неё, что позволяет выявить залипание, механические заедания и износ приводного механизма. Продолжительность теста должна быть не менее 20 циклов с выдержкой времени между операциями 10 секунд.

Обслуживание выключателей состоит из регулярной очистки контактов от окислов и грязи с использованием специальных растворителей и абразивных материалов. Смазка подвижных частей проводится высокотемпературными смазками, устойчивыми к электрическим разрядам и вибрациям.

Периодичность обслуживания зависит от условий эксплуатации и регламентируется нормативами: в нормальных условиях проверка и очистка – не реже одного раза в год, в условиях повышенной запыленности или влажности – каждые 6 месяцев. Замена изношенных контактов проводится при износе более 0,5 мм или появлении следов выгорания.

Особое внимание уделяется контролю состояния пружинных механизмов и контактных групп, а также проверке надежности креплений и герметичности кожухов для предотвращения попадания пыли и влаги внутрь выключателя.

Вопрос-ответ:

Какие основные типы электроустановок применяются для передачи электроэнергии на большие расстояния?

Для передачи электроэнергии на дальние расстояния обычно используются воздушные линии электропередачи и кабельные линии. Воздушные линии характеризуются меньшей стоимостью и простотой монтажа, но подвержены воздействию погодных условий. Кабельные линии, наоборот, устойчивы к внешним факторам и подходят для городской застройки, хотя их установка требует больших затрат и технических усилий.

Как обеспечивается безопасность при эксплуатации электроустановок, передающих электроэнергию?

Безопасность достигается благодаря комплексному подходу: применяются защитные устройства, такие как автоматические выключатели и реле, которые отключают питание при возникновении аварийных ситуаций. Кроме того, важны регулярные осмотры и техническое обслуживание оборудования, а также соблюдение правил работы персоналом и установка изоляционных материалов для предотвращения поражения электрическим током.

В чем заключается роль трансформаторов в электроустановках для передачи электроэнергии?

Трансформаторы изменяют напряжение электрического тока, что позволяет оптимизировать передачу энергии. При передаче на большие расстояния напряжение повышается, чтобы снизить потери энергии в линиях. На стороне потребителя напряжение снова понижается до безопасного и пригодного для использования уровня. Таким образом, трансформаторы обеспечивают баланс между минимальными потерями и удобством применения электроэнергии.

Какие современные материалы и технологии используются для повышения надежности линий электропередачи?

В последние годы широко применяются композитные материалы для проводников, которые легче и прочнее традиционных алюминиевых или стальных. Также используются технологии автоматического мониторинга состояния линий с помощью сенсоров и систем дистанционного контроля, что позволяет своевременно выявлять дефекты и предотвращать аварии. Кроме того, внедряются методы улучшения изоляции и защиты от коррозии, что значительно увеличивает срок службы оборудования.
