Электродвигатели постоянного тока (ЭПТ) преобразуют электрическую энергию в механическую за счёт электромагнитного взаимодействия между токопроводящими обмотками и постоянным магнитным полем. Ключевой элемент процесса – якорь, в котором индуцируется вращающий момент. Напряжение, подаваемое на обмотку якоря, вызывает протекание тока, взаимодействующего с магнитным потоком статора. В результате возникает сила Лоренца, обеспечивающая вращение ротора.
КПД преобразования в ЭПТ достигает 75–93% в зависимости от конструкции, материала щёток, типа возбуждения и нагрузки. Наибольшие потери энергии происходят из-за сопротивления обмоток, трения в подшипниках и искрения в коллекторе. Для минимизации этих потерь рекомендуется использовать щётки из графита с высокой плотностью тока, а также оптимизировать ток возбуждения для конкретного режима работы.
Режим возбуждения напрямую влияет на характеристику преобразования: при независимом возбуждении удаётся точнее контролировать скорость и момент, тогда как в двигателях с последовательным возбуждением обеспечивается высокий пусковой момент, но при этом наблюдаются значительные колебания скорости при изменении нагрузки.
Эффективность преобразования может быть улучшена путём внедрения широтно-импульсной модуляции (ШИМ) для регулировки напряжения, что позволяет сократить энергетические потери на низких скоростях и повысить общий ресурс двигателя за счёт снижения термической нагрузки на обмотки.

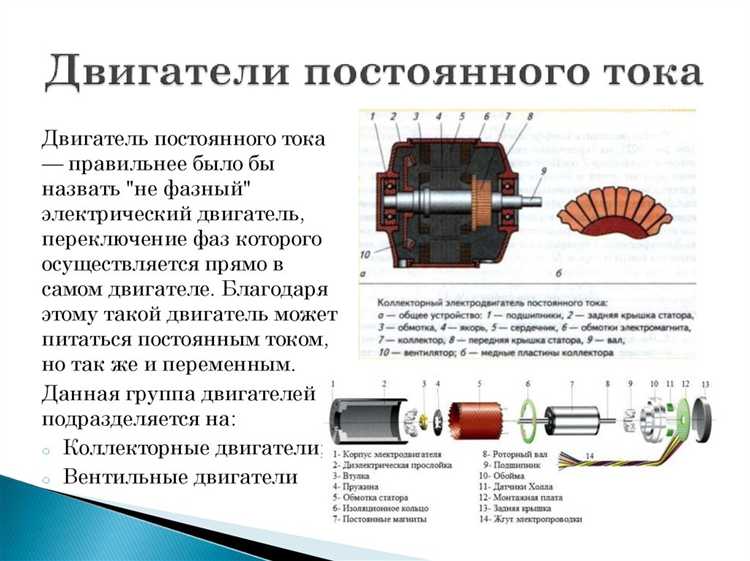

Как электрическая энергия преобразуется в механическую работу в якоре

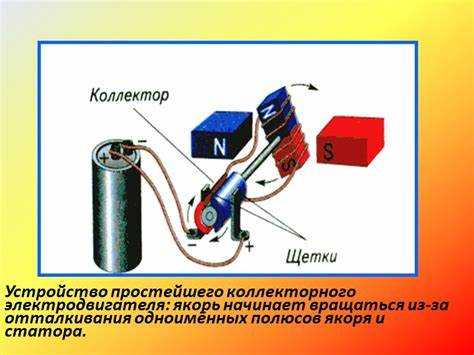

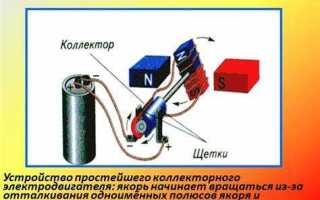

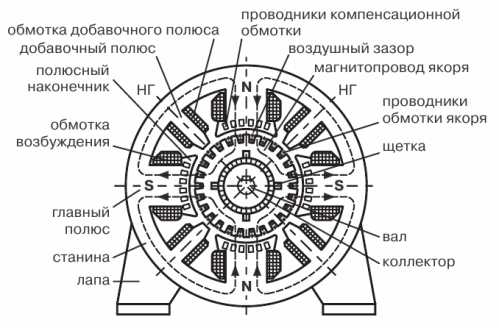

Электрическая энергия поступает в якорь через щетки и коллектор. Ток протекает по обмотке якоря, создавая вокруг проводников магнитное поле. Эти проводники находятся в магнитном поле статора, сформированного возбуждающими обмотками или постоянными магнитами.
Взаимодействие двух магнитных полей – от статора и от тока в обмотке якоря – порождает силу Лоренца. Эта сила направлена перпендикулярно как к вектору тока, так и к вектору магнитной индукции. В результате возникает вращающий момент, заставляющий якорь двигаться.
Максимальный крутящий момент обеспечивается, когда проводники якоря пересекают магнитное поле под прямым углом. Для поддержания этого условия коллектор постоянно переключает направление тока в отдельных секциях обмотки, синхронизируя взаимодействие магнитных полей.
Чем выше плотность тока в обмотке и индукция магнитного поля, тем больше развиваемый момент. Однако увеличение тока приводит к росту потерь на нагрев, поэтому применяют проводники с минимальным сопротивлением и эффективное охлаждение.
Для повышения КПД используют якоря с ферромагнитным сердечником, ламинированным для снижения вихревых токов. Обмотка часто выполняется по схемам с укороченными шагами, чтобы минимизировать пульсации момента и вибрации.
Итог: электрическая энергия преобразуется в механическую работу благодаря точному взаимодействию токов в обмотке якоря и магнитного поля статора. Эффективность этого процесса зависит от параметров конструкции, качества материалов и схемы управления током.
Роль магнитного поля в создании вращающего момента
:contentReference[oaicite:2]{index=2}
В электродвигателях постоянного тока вращающий момент возникает в результате действия силы Ампера на проводники якоря, находящиеся в магнитном поле статора. Сила Ампера определяется как F = B × I × L, где B – магнитная индукция, I – ток в проводнике, L – длина проводника в магнитном поле. Это взаимодействие приводит к возникновению крутящего момента, вращающего ротор двигателя.:contentReference[oaicite:5]{index=5}
Магнитное поле в двигателе создается обмотками возбуждения или постоянными магнитами. Его величина непосредственно влияет на величину крутящего момента. Увеличение магнитного потока Φ приводит к увеличению момента по формуле M = k × Φ × I, где k – конструктивный коэффициент, I – ток якоря. Поэтому стабильность и сила магнитного поля критичны для эффективной работы двигателя.:contentReference[oaicite:8]{index=8}
Для обеспечения постоянного направления вращающего момента используется коллекторно-щеточный узел, который переключает направление тока в обмотках якоря по мере его вращения. Это обеспечивает непрерывное взаимодействие между током в проводниках и магнитным полем, поддерживая постоянный крутящий момент.:contentReference[oaicite:11]{index=11}
Таким образом, магнитное поле играет ключевую роль в преобразовании электрической энергии в механическую, определяя эффективность и стабильность работы электродвигателя постоянного тока.:contentReference[oaicite:14]{index=14}
::contentReference[oaicite:15]{index=15}
Потери энергии при преобразовании и их основные источники
В электродвигателе постоянного тока значительная часть подводимой электрической энергии не преобразуется в механическую работу из-за различных видов потерь. Эти потери снижают эффективность устройства и требуют учета при проектировании и эксплуатации.
- Потери в обмотках (джоулевы потери): Возникают из-за сопротивления проводников в якоре и возбуждающей обмотке. Мощность потерь определяется выражением PR = I²R. При токе 10 А и сопротивлении 1 Ом потери составляют 100 Вт. Для их снижения необходимо использовать проводники с низким сопротивлением и оптимизировать сечение обмоток.
- Механические потери: Включают трение в подшипниках и воздушное сопротивление вращающимся частям. При частоте вращения 1500 об/мин механические потери могут достигать 1–3% от номинальной мощности. Снижение достигается использованием качественных подшипников и аэродинамически оптимизированной конструкции якоря.
- Потери на вихревые токи и гистерезис в магнитопроводе: Являются функцией частоты изменения магнитного потока и свойств магнитного материала. При использовании обычной стали вихревые потери могут превышать 10 Вт/кг. Применение тонколистовой электротехнической стали с изоляцией между слоями существенно снижает эти потери.
- Дополнительные потери: Возникают из-за неравномерности магнитного поля, вибраций и паразитных токов в корпусе. Они не поддаются точному расчету и обычно учитываются в размере 0,5–1,5% от полной мощности. Их минимизация требует прецизионной сборки и балансировки элементов двигателя.
Для повышения общей эффективности двигателя постоянного тока необходимо использовать малошумящие подшипники, минимизировать длину токоведущих путей и применять материалы с высокой магнитной проницаемостью и низкими потерями на перемагничивание.
Влияние конструкции щеточно-коллекторного узла на преобразование энергии
Эффективность преобразования электрической энергии в механическую в двигателе постоянного тока напрямую зависит от параметров щеточно-коллекторного узла. Основные факторы – материал щеток, форма и количество ламелей коллектора, сила прижатия и геометрия щеток.
Материал щеток оказывает существенное влияние на переходное сопротивление в контакте и тепловые потери. Графитовые щетки обеспечивают низкое сопротивление и устойчивую работу при высоких токах, но требуют точной настройки давления. Медно-графитовые щетки повышают токопроводность, но изнашивают коллектор быстрее, что снижает долговечность узла.
Количество ламелей и их ширина влияют на частоту коммутации и уровень искрения. При большом числе ламелей возрастает вероятность коротких замыканий между соседними контактами, особенно при высоких скоростях вращения. Оптимальной считается ширина ламели, обеспечивающая равномерную нагрузку на щетку при минимальном уровне вибраций.
Сила прижатия щеток должна быть подобрана так, чтобы обеспечить устойчивый контакт без перегрева и ускоренного износа. При недостаточном прижатии возрастает контактное сопротивление и появляется искрение, при чрезмерном – ускоренный износ щеток и коллектора.
Геометрия щеток и их ориентация относительно коллектора также важны. Радиус кривизны рабочей поверхности щетки должен соответствовать радиусу коллектора, чтобы обеспечить максимальную площадь контакта и снизить тепловые потери.
Ниже приведены рекомендуемые значения для оптимальной работы узла:
| Параметр | Рекомендуемое значение |
|---|---|
| Контактное давление щетки | 15–20 кПа |
| Переходное сопротивление контакта | менее 0.01 Ом |
| Допустимая шероховатость коллектора | не более Ra 0.8 мкм |
| Токовая нагрузка на щетку | до 10 А/см² для графитовых, до 20 А/см² для медно-графитовых |
Оптимизация этих параметров позволяет снизить потери на трение и искрение, повысить КПД преобразования и продлить срок службы двигателя.
Как скорость вращения влияет на параметры преобразования энергии
Скорость вращения якоря напрямую определяет соотношение между электрической и механической мощностью в двигателе постоянного тока. При изменении скорости изменяются ключевые параметры: ЭДС, ток якоря, потери энергии и КПД.
- ЭДС (электродвижущая сила) пропорциональна скорости: E = kΦn, где k – конструктивный коэффициент, Φ – магнитный поток, n – скорость в об/мин. При увеличении скорости растёт ЭДС, снижая разность напряжений между источником и якорем.
- Ток якоря определяется как I = (U — E)/R, где U – питающее напряжение, R – сопротивление якоря. Рост скорости уменьшает ток при постоянной нагрузке, снижая потери на нагрев (I²R).
- Потери на трение и вентиляцию возрастают пропорционально квадрату скорости, особенно критично при высоких оборотах. Это снижает общий КПД.
- При резком снижении скорости двигатель начинает потреблять чрезмерный ток, вызывая перегрев обмоток и снижение ресурса.
- Поддерживайте оптимальную скорость в диапазоне 60–80% от номинальной для максимального КПД.
- Избегайте длительной работы на низких оборотах при высокой нагрузке – это провоцирует перегрев и быстрый износ щёток.
- Для точного контроля характеристик используйте тахогенераторы или энкодеры в замкнутых системах регулирования.
Контроль скорости – критический фактор энергоэффективной работы двигателя. При проектировании и эксплуатации важно учитывать влияние скорости на электромеханическое преобразование и тепловой режим машины.
Изменение характеристик преобразования при изменении напряжения питания
При увеличении напряжения питания электродвигателя постоянного тока возрастает скорость вращения якоря за счёт роста противоэдс. Это сопровождается снижением тока якоря при постоянной нагрузке, поскольку механическая мощность увеличивается при меньших потерях на нагрев.
Коэффициент полезного действия (КПД) растёт в диапазоне от 75% до 90% при повышении напряжения до номинального значения, при условии, что сопротивление обмотки остаётся неизменным. Однако при перенапряжении свыше 110% номинала начинают преобладать потери на искрение и магнитные насыщения, что снижает КПД.
Момент на валу при фиксированной нагрузке остаётся практически неизменным, но при резком увеличении напряжения и неизменной нагрузке возможно превышение допустимого крутящего момента, что создаёт риск механических повреждений или выхода из строя коллектора.
Снижение напряжения приводит к уменьшению оборотов, росту тока и ухудшению теплового режима. Это ограничивает продолжительность работы и может вызвать перегрев обмотки. При снижении напряжения на 20–30% наблюдается падение КПД до 60–65%, а также ухудшение стабильности работы на переходных режимах.
Рекомендация: для оптимальной работы необходимо поддерживать напряжение в пределах ±5% от номинального. При эксплуатации с регулируемым источником питания следует использовать системы с обратной связью по скорости или току для предотвращения перегрузок.
