Светильник на солнечной батарее – автономное устройство, в котором энергия солнца преобразуется в электричество и используется для питания светодиодов. Основу конструкции составляет фотогальваническая панель, выполненная из монокристаллического или поликристаллического кремния. При попадании солнечного света на ячейки панели возникает поток электронов, формирующий постоянный ток.
Полученная энергия накапливается во встроенном аккумуляторе, чаще всего литий-ионном (3,7 В) или никель-металл-гидридном (1,2 В), ёмкостью от 600 до 3000 мА·ч. Эффективность накопления зависит от угла наклона панели, её ориентации по отношению к солнцу и количества прямого освещения в течение дня. Для регионов с переменной облачностью рекомендуется выбирать модели с более ёмкими батареями и панелями площадью от 100 см².
Коммутация между накоплением энергии и её расходованием осуществляется через фотоэлемент или встроенный контроллер. При снижении уровня внешней освещённости ниже определённого порога (обычно около 10 лк) включается цепь питания светодиодов. В бюджетных моделях применяется один светодиод мощностью 0,2–0,5 Вт, в более дорогих – целый кластер мощностью до 5 Вт, обеспечивающий световой поток до 500 лм.
Для повышения ресурса эксплуатации важно обращать внимание на класс защиты корпуса (не ниже IP44 для уличного использования), диапазон рабочих температур и наличие защиты от переразряда аккумулятора. Оптимальной считается рабочая температура от -20 до +40 °C и наличие термостата внутри блока питания. Также рекомендуется периодически очищать панель от пыли и наледи – это может увеличить эффективность преобразования света до 20%.
Как солнечные панели преобразуют солнечный свет в электричество
- Фотоны солнечного света, падая на поверхность кремниевого слоя, выбивают электроны из атомов, создавая свободные носители заряда.
- Кремний легируется элементами вроде фосфора (n-тип) и бора (p-тип), формируя p-n-переход – ключевую зону, где создаётся электрическое поле.
- Под действием внутреннего поля электроны направляются к одному электроду, а «дырки» – к другому, создавая разность потенциалов.
Типичная солнечная панель состоит из десятков или сотен соединённых последовательно ячеек, каждая из которых производит напряжение порядка 0,5 В. При последовательном соединении увеличивается суммарное напряжение, а при параллельном – сила тока.
КПД преобразования современных монокристаллических панелей составляет 18–22%, поликристаллических – 14–18%. Для эффективной работы панели следует располагать под углом, соответствующим географической широте местности, избегать затенения и регулярно очищать от загрязнений.
- Оптимальный угол наклона – от 25° до 45° в зависимости от сезона и широты.
- Выходная мощность панели прямо пропорциональна уровню солнечной радиации, измеряемой в Вт/м².
- Для автономных светильников важна эффективная работа при рассеянном свете, поэтому предпочтительны панели с высокой чувствительностью к спектру 400–1100 нм.
Роль аккумулятора в накоплении и хранении энергии
Наиболее распространены литий-ионные и никель-металлогидридные аккумуляторы. Литий-ионные обеспечивают высокую плотность энергии (до 250 Вт·ч/кг), стабильное напряжение и длительный срок службы – до 1000 циклов полной зарядки-разрядки. Никель-металлогидридные уступают по ёмкости и ресурсу, но сохраняют работоспособность при низких температурах.
Для стабильной работы светильника критична правильная ёмкость аккумулятора. Например, при средней суточной потребляемой мощности 1,5 Вт и 10 часах ночной работы требуется аккумулятор ёмкостью не менее 15 Вт·ч (или примерно 4000 мА·ч при напряжении 3,7 В). Недостаточная ёмкость приводит к преждевременному отключению освещения.
Рекомендуется выбирать аккумуляторы с защитой от глубокого разряда и перегрева, особенно для уличных условий эксплуатации. Эти схемы предотвращают деградацию элементов и продлевают срок службы системы.
Температурный диапазон работы также критичен: при понижении ниже -10 °C эффективность зарядки падает вдвое, а при перегреве выше +45 °C возможно ускоренное старение ячеек. Размещение аккумулятора в термоизолированном отсеке уменьшает эти риски.
Использование качественного аккумулятора с оптимальными характеристиками – основа надёжной и долговечной работы автономного солнечного светильника.
Назначение контроллера заряда и его влияние на срок службы компонентов
Контроллер заряда – ключевой элемент схемы солнечного светильника, предназначенный для управления процессом накопления энергии в аккумуляторе. Он предотвращает как перезаряд, так и глубокий разряд батареи, что критически важно для увеличения срока службы аккумулятора и поддержания стабильной работы светильника.
При отсутствии контроллера аккумулятор подвергается нестабильным режимам работы. Перезаряд литий-ионной батареи выше 4,2 В может привести к перегреву и деградации катодов, тогда как разряд ниже 2,5 В вызывает необратимую потерю ёмкости. Контроллер с функцией отсечки автоматически прекращает зарядку при достижении верхнего порога и отключает нагрузку при критически низком напряжении.
Кроме того, современные MPPT-контроллеры (Maximum Power Point Tracking) увеличивают эффективность зарядки до 98%, особенно при низкой освещённости, снижая циклическую нагрузку на аккумулятор. Это особенно важно для систем с LiFePO₄-батареями, где рекомендован диапазон напряжения от 2,5 до 3,65 В на элемент.
Контроллеры также управляют током, подаваемым на светодиоды. Без ограничения тока возможно тепловое разрушение кристаллов при длительной работе. Контроллер с функцией стабилизации тока продлевает срок службы светодиодного модуля более чем на 30%.
Для обеспечения длительной и безопасной работы всех компонентов светильника рекомендуется использовать контроллеры с температурной компенсацией, защитой от короткого замыкания и функцией интеллектуального управления зарядом в зависимости от времени суток и остаточной ёмкости аккумулятора.
Как фотоэлемент управляет включением и выключением светильника
Фотоэлемент (фоторезистор или фотодиод) – ключевой компонент схемы управления солнечного светильника. Он реагирует на уровень внешней освещенности и подаёт сигнал на управляющую электронику, определяя момент включения или выключения света.
- Днём при высоком уровне освещенности сопротивление фоторезистора низкое. Это приводит к тому, что управляющий транзистор или микроконтроллер получает напряжение, при котором светодиоды остаются выключенными.
- С наступлением темноты освещенность падает, сопротивление фоторезистора возрастает. Изменившееся напряжение на управляющем входе вызывает срабатывание транзистора, и аккумулятор подключается к светодиодам.
Если используется фотодиод, он формирует ток в зависимости от уровня света, который преобразуется через операционный усилитель в управляющий сигнал. Такой вариант обеспечивает более быструю реакцию и стабильную работу при колебаниях освещенности.
- Выбирайте фотоэлементы с диапазоном чувствительности 400–700 нм – это соответствует солнечному спектру.
- Устанавливайте элемент в открытой части корпуса, но защищённой от пыли и влаги – степень защиты не ниже IP44.
- При использовании микроконтроллера (например, на базе Arduino) реализуйте программную фильтрацию, чтобы избежать ложных срабатываний при кратковременном затенении.
Точность срабатывания также зависит от номиналов резисторов в делителе напряжения и параметров транзистора. Оптимизация этих компонентов позволяет добиться включения света при желаемом уровне сумерек.
Выбор типа светодиодов и их влияние на яркость освещения
Часто используются SMD-светодиоды, например, типы 2835 и 5050. Первый отличается низким энергопотреблением и подходит для декоративной подсветки. Второй обеспечивает более мощный поток и предпочтителен для функционального освещения. Приоритет стоит отдавать моделям с высоким индексом цветопередачи (CRI > 80), особенно для освещения участков, требующих точности восприятия цвета.
Мощные COB-светодиоды (Chip-on-Board) формируют равномерный пучок света, что снижает тени и повышает эффективность освещения при малом количестве источников. Они требуют теплоотвода, поэтому при установке важно обеспечить контакт с алюминиевым радиатором.
Уровень яркости напрямую зависит от правильной комбинации светового потока и угла рассеивания. Для направленного света выбирают светодиоды с узким углом (менее 60°), для заливающего – с широким (120° и выше). Важно учитывать: при одинаковой мощности светильника меньший угол даёт более концентрированный и яркий свет.
Не менее важно соответствие светодиодов напряжению системы. Большинство автономных светильников питаются от 3.2 В или 3.7 В, поэтому применяются светодиоды, рассчитанные на работу в этом диапазоне. Несоответствие приводит к падению яркости или перегреву.
Итог: при проектировании или выборе готового светильника необходимо учитывать тип, светоотдачу, угол рассеивания и тепловые характеристики светодиодов. Оптимизация этих параметров обеспечивает баланс между яркостью, автономностью и долговечностью устройства.

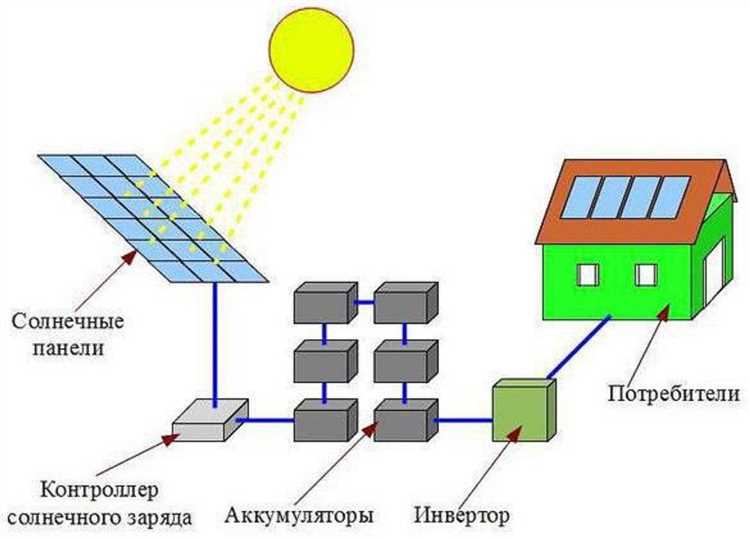

Особенности схемы подключения внутри корпуса светильника
Схема подключения внутри корпуса светильника на солнечной батарее предусматривает интеграцию трех основных компонентов: солнечной панели, аккумулятора и светодиодного модуля. Солнечная панель подключается через контроллер заряда, который обеспечивает защиту аккумулятора от перезаряда и глубокого разряда, продлевая срок его службы. Контроллер, как правило, использует ШИМ-режим регулирования заряда, что снижает нагрев и повышает КПД.
Светодиодный модуль подключается к выходу контроллера, который управляет включением и отключением освещения на основе данных с фотодатчика. Фотодатчик, как правило, интегрируется в схему через отдельный вход контроллера, обеспечивая автоматическое включение светильника в темное время суток.
Для повышения надежности внутри корпуса используется предохранитель или электронный автомат, защищающий цепь от короткого замыкания. Все провода прокладываются с учетом минимизации сопротивления и с использованием экранированных кабелей, что снижает воздействие электромагнитных помех.
Правильная полярность подключения и тщательная изоляция контактов являются обязательными условиями, предотвращающими выход из строя компонентов и обеспечивающими стабильную работу светильника в любых условиях эксплуатации.
Как погодные условия влияют на стабильность работы светильника
Основной фактор, влияющий на работу светильника на солнечной батарее, – количество и интенсивность солнечного излучения. Облачная погода снижает выработку энергии на 50–70%, что напрямую сокращает время работы светильника ночью. При сильном дожде и снегопадах эффективность панелей падает из-за уменьшения поступающего света и загрязнения поверхности.
Температура также критична: при температуре выше +45°C эффективность кремниевых солнечных элементов снижается примерно на 0,4% на каждый градус из-за увеличения сопротивления. При низких температурах ниже -10°C аккумуляторы теряют ёмкость до 30%, что сокращает запас энергии.
Влажность и осадки способствуют коррозии контактов и ухудшают изоляцию, если корпус светильника не имеет достаточной защиты (IP65 и выше). Рекомендуется регулярная очистка панели от пыли и наледи для поддержания оптимальной производительности.
Резкие перепады температуры вызывают механические напряжения в элементах конструкции, что может привести к трещинам и снижению срока службы. Для устойчивой работы необходимы материалы с хорошей тепловой стабильностью и уплотнения, предотвращающие попадание влаги.
Для минимизации влияния погоды важно выбирать панели с антирефлексным покрытием и аккумуляторы с расширенным рабочим диапазоном температур. Рекомендуется установка под углом, оптимальным для конкретного региона, чтобы увеличить сбор света в пасмурные дни.
Вопрос-ответ:
Как солнечный свет преобразуется в электроэнергию в светильнике на солнечной батарее?
Светильник оснащён панелью из специальных материалов, которые реагируют на попадание солнечного света. Под воздействием света в этих материалах создаётся электрический ток, который затем накапливается в аккумуляторе. Это позволяет светильнику работать в темное время суток, используя энергию, накопленную за день.
Почему светильник на солнечной батарее может работать без подключения к электросети?
Такой светильник получает энергию напрямую от солнца, без необходимости подключения к традиционной электросети. Благодаря встроенной панели и аккумулятору он способен собирать и хранить энергию, что обеспечивает автономную работу в ночное время или в местах без электричества.
Какие элементы составляют конструкцию светильника с солнечной батареей и как они взаимодействуют?
В состав входят солнечная панель, аккумулятор, контроллер заряда и светодиодный модуль. Панель преобразует свет в электричество, контроллер регулирует заряд аккумулятора, защищая его от перезарядки, а светодиоды используют накопленную энергию для освещения. Все эти части работают вместе, чтобы светильник включался автоматически и долго работал без подзарядки.
Что влияет на эффективность работы светильника с солнечной батареей в разных условиях?
На работу влияет интенсивность солнечного освещения, угол наклона панели и качество аккумулятора. При слабом освещении или облачности заряд аккумулятора уменьшается, что сокращает время работы светильника. Правильное размещение и техническое обслуживание могут улучшить показатели и продлить срок службы устройства.
Как светильник на солнечной батарее автоматически включается и выключается?
В светильнике установлен датчик освещённости, который реагирует на уровень света окружающей среды. Когда становится темно, датчик подаёт сигнал включения светодиодов, а при появлении дневного света — выключает их, чтобы сохранить накопленную энергию для следующего периода работы.
Как именно светильник на солнечной батарее преобразует солнечную энергию в свет?
Светильник на солнечной батарее содержит фотопанель, которая улавливает солнечный свет и преобразует его в электрический ток. Этот ток затем направляется в аккумулятор для накопления энергии. В ночное время накопленная энергия используется для питания светодиодов или других источников света, что позволяет светильнику работать автономно без подключения к электросети.
