Термоусадочная трубка – это полимерная оболочка, способная сжиматься под воздействием температуры. После нагрева трубка плотно облегает провод или соединение, обеспечивая изоляцию, защиту от влаги и механических повреждений. Коэффициент усадки может варьироваться от 2:1 до 6:1, что позволяет подобрать изделие для любых диаметров и форм поверхностей.
В электромонтаже термоусадка применяется для герметизации соединений, маркировки кабелей, создания жгутов. При монтаже слаботочных систем (например, видеонаблюдения) она защищает разъёмы от окисления. Для автомобильной проводки используется трубка с клеевым слоем – при нагревании он заполняет микропространства, обеспечивая полную герметичность.
При выборе трубки необходимо учитывать рабочую температуру усадки, толщину стенки после усадки и материал изготовления. Для условий повышенной влажности предпочтительны фторполимерные или полиолефиновые трубки с термоклеем. При установке следует использовать термофен с контролем температуры: перегрев может привести к перегреву жилы или разрушению изоляции.
Применение термоусадки в силовых цепях требует особого подхода. Для высоковольтных соединений используются трубки с высоким электрическим сопротивлением и стойкостью к УФ-излучению. В таких случаях целесообразно использовать изделия, сертифицированные по ГОСТ Р МЭК 60684, чтобы исключить риск межфазного пробоя и термического разрушения изоляции.
Выбор диаметра термоусадочной трубки в зависимости от назначения
Для соединений с неровной поверхностью или разъёмов с переходами по диаметру предпочтительнее использовать трубку с коэффициентом усадки 3:1 или 4:1. Это обеспечивает надёжное прилегание и герметичность. При этом минимальный усаженный диаметр должен быть меньше диаметра самого узкого участка обжимаемой детали.
При изоляции кабелей важно учитывать не только диаметр жилы, но и толщину изоляции. Для многожильных проводов с внешним диаметром 10 мм целесообразно выбирать трубку с номинальным диаметром 16 мм при усадке 2:1. При использовании в условиях повышенной влажности выбираются трубки с клеевым слоем и высокой степенью усадки для надёжного уплотнения.
Если трубка предназначена для маркировки, например, нанесения надписей на провод, важно учитывать, чтобы после усадки надпись оставалась читаемой. В таком случае лучше использовать трубки с минимальной степенью усадки – 2:1, и подбирать диаметр с минимальным запасом.
При термоусадке на компоненты с высокой температурой поверхности (например, на шины или трансформаторы) необходимо учитывать термостойкость и толщину стенки трубки после усадки. Недостаточная усадка приводит к провисанию, избыточная – к разрыву. Всегда проверяйте соответствие выбранной трубки фактическим размерам и условиям эксплуатации.

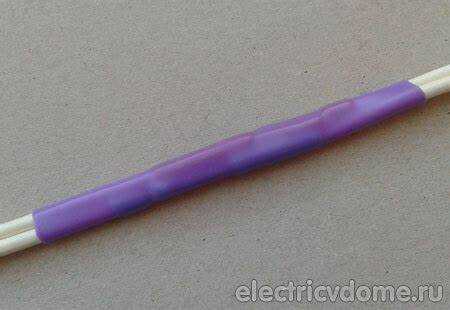

Как правильно подготовить провод перед надеванием термоусадки
Перед применением термоусадочной трубки необходимо обеспечить чистоту, надежный контакт и отсутствие повреждений на проводе. Подготовка начинается с удаления изоляции: для медного провода сечением до 2,5 мм² оптимально снимать 5–7 мм. Используйте стриппер или нож с ограничителем, чтобы не повредить жилы.
Очистите оголённый участок от окислов и загрязнений. Для меди – мелкозернистая наждачная бумага (P600–P800) или спиртовая салфетка. Не допускается использование абразивов, оставляющих металлическую стружку.
Если планируется пайка – выполните её до надевания трубки. После пайки дождитесь полного остывания. Термоусадка не должна контактировать с горячей областью – это приведёт к преждевременному сжатию и неправильной усадке.
Перед надеванием трубки убедитесь в отсутствии острых краёв и заусенцев. Проверьте диаметр: трубка должна быть в 1,5–2 раза шире изолируемого участка в исходном состоянии. Наденьте трубку равномерно, чтобы её край перекрывал изоляцию не менее чем на 5 мм.
После подготовки можно приступать к нагреву, но только при условии, что провод сухой, охлаждённый и без остаточных загрязнений.

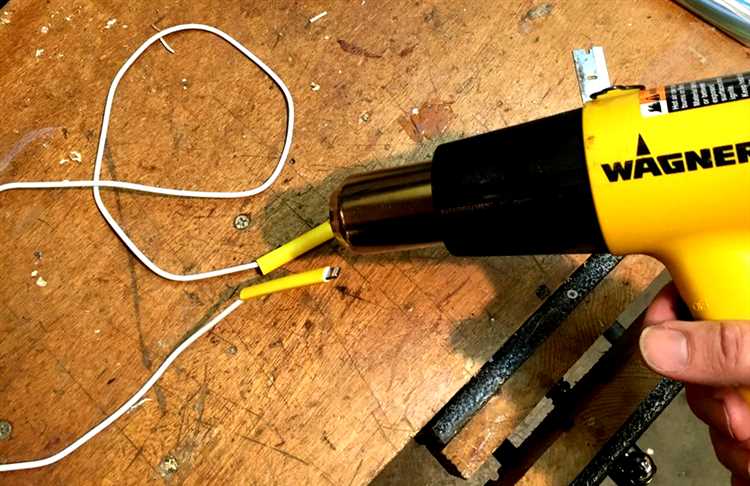

Температурные режимы нагрева: чем и как лучше нагревать трубку
Термоусадочные трубки активируются при достижении определённой температуры, зависящей от типа материала. Для полиолефиновых трубок она составляет 90–120 °C, для фторполимерных – 150–175 °C, а для ПВХ – около 80–100 °C. Превышение рекомендуемой температуры приводит к перегреву, деформации и утрате изоляционных свойств.
Оптимальный способ нагрева – использование строительного фена с плавной регулировкой температуры и направленным потоком воздуха. Это позволяет точно контролировать процесс и равномерно прогревать поверхность. Газовые горелки дают более высокую температуру (до 1300 °C) и подходят только для трубок с высокой термостойкостью при условии аккуратного применения на расстоянии не менее 5–7 см.
Зажигалки и спички использовать не рекомендуется: открытое пламя даёт неравномерный нагрев, копоть и риск повреждения материала. При работе с тонкостенными трубками применяют температурный режим в нижнем диапазоне – 90–100 °C. При использовании промышленной термоусадки в производственных условиях применяются инфракрасные камеры с точной настройкой температурного профиля по зонам прогрева.
Во всех случаях трубку следует нагревать, начиная с центра и перемещаясь к краям, избегая перегрева на одном участке. Контроль температуры осуществляется с помощью пирометра или термопарного датчика. Прозрачные трубки требуют особенно аккуратного нагрева – перегрев ведёт к потере прозрачности и образованию пузырей.

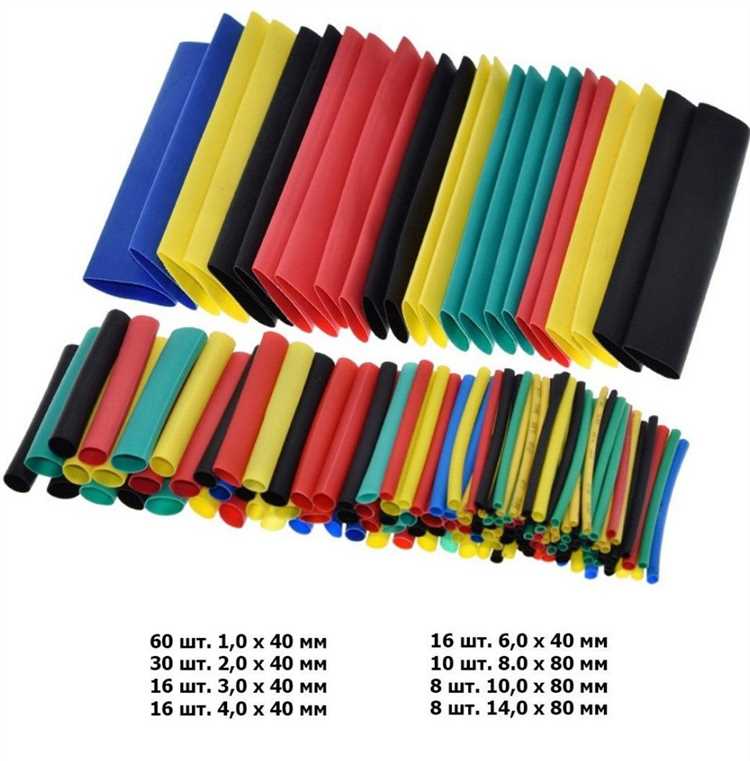

Изоляция оголённых соединений с помощью термоусадки
Перед изоляцией соединения необходимо зачистить провод от окислов и остатков изоляции. Место контакта должно быть механически прочным: предпочтительнее использовать пайку или скрутку с последующей пайкой. Диаметр термоусадочной трубки должен превышать диаметр соединения на 25–50% до усадки.
Трубку надевают до начала соединения проводов. После пайки или механического соединения трубку сдвигают на место изоляции. Усадку производят с помощью термофена или газовой зажигалки с рассеянным пламенем, избегая перегрева. Расстояние от источника тепла – 3–5 см, движение – плавное, по окружности.
Для повышения герметичности применяют трубки с клеевым слоем, который при нагреве расплавляется и заполняет микропространства. Такие трубки особенно эффективны в условиях повышенной влажности. После усадки необходимо проверить, нет ли просветов, перекосов или участков без плотного прилегания. Повторная усадка не допускается.
Термоусадка должна выступать за пределы оголённого участка минимум на 5 мм с каждой стороны. Для многожильных соединений или ответвлений применяют двойную изоляцию: внутренняя трубка по диаметру соединения, внешняя – шире на 20–30%. Это снижает риск повреждений при изгибах и вибрации.

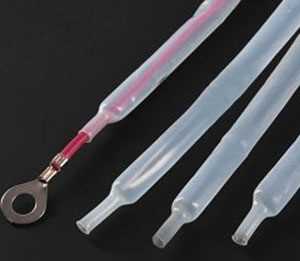

Маркировка кабелей и проводов с использованием термоусадочной трубки
Термоусадочная трубка с функцией маркировки позволяет надёжно идентифицировать кабели в условиях повышенной плотности монтажа, вибраций и температурных колебаний. Используются трубки с внутренним диаметром от 1,5 до 25 мм, с усадкой 2:1 или 3:1, в зависимости от толщины изоляции и места установки.
- Для кабелей питания в распределительных шкафах применяют трубки с двойными стенками и клеевым слоем. Это предотвращает смещение маркировки при нагреве и вибрации.
- Для сетевых и сигнальных линий используют тонкостенные трубки с минимальным коэффициентом усадки. Цветовая кодировка должна соответствовать ГОСТ Р 50462 или внутреннему стандарту организации.
- Нанесение информации осуществляется с помощью термотрансферного принтера. Рекомендуются ленты с повышенной стойкостью к ультрафиолету и химии – тип смолы (resin) или смешанные составы (resin/wax).
- Обрежьте трубку длиной 20–50 мм, в зависимости от размера шрифта и длины надписи.
- Нанесите текст до усадки. Проверяйте читаемость и контрастность – шрифт не менее 5 pt.
- Наденьте трубку на кабель до подключения к разъёму или клеммной колодке.
- Используйте промышленный фен или тепловую камеру. Температура усадки – от 120 до 200 °C, в зависимости от материала (ПВХ, полиолефин, фторполимер).
Для систем с повышенными требованиями к пожаробезопасности применяйте трубки с самозатухающими свойствами (UL 224 VW-1). В критически важных цепях рекомендуется дублирование маркировки: одна трубка у основания, вторая – ближе к разъёму.

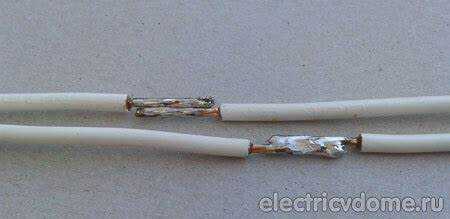

Герметизация соединений в условиях повышенной влажности
Термоусадочная трубка обеспечивает надежную защиту электрических и механических соединений от проникновения влаги при использовании материалов с влагозащитными свойствами. Для повышения герметичности в условиях высокой влажности рекомендуется выбирать трубки с клеевым внутренним слоем (термоклей), который при нагревании заполняет микропоры и швы, исключая контакт с влагой.
Оптимальный выбор трубки – изделия с толщиной стенки не менее 1,5 мм, что обеспечивает достаточную механическую прочность и устойчивость к деформациям при эксплуатации в сырых средах. Диаметр трубки должен превышать диаметр соединения на 20-30% для плотного усадки и равномерного распределения клея.
Перед усадкой поверхность соединения должна быть тщательно очищена от загрязнений, масла и окислов, что увеличит адгезию клеевого слоя и продлит срок службы герметика. Рекомендуется использовать промышленный фен с контролем температуры в диапазоне 120–180 °C, избегая перегрева, чтобы не повредить изоляцию проводов и не разрушить клеевой слой.
Для усиления защиты на особо ответственных участках целесообразно дополнительно применять силиконовые герметики или специальные пропитки, совместимые с материалом трубки. В случае эксплуатации в условиях постоянного контакта с водой и агрессивными средами необходимо выбирать трубки с маркировкой IP68 и химической стойкостью, что гарантирует сохранение герметичности при длительном воздействии влаги.
Краткие рекомендации: использовать трубки с термоклеем, соблюдать правильный подбор диаметра, тщательно готовить поверхность, контролировать температуру усадки и применять дополнительные герметизирующие материалы при необходимости.
Вопрос-ответ:
Для чего обычно применяется термоусадочная трубка в бытовых условиях?
Термоусадочная трубка служит для изоляции и защиты электрических соединений. В домашних условиях её используют для предотвращения попадания влаги, пыли и коррозии на контакты, а также для улучшения механической прочности провода в местах соединений.
Как правильно выбрать размер термоусадочной трубки для конкретного провода или детали?
Выбор размера зависит от диаметра объекта, который нужно защитить. Трубка должна быть чуть больше, чем диаметр провода или соединения до усадки. После нагрева она уменьшится в диаметре примерно в два раза, поэтому важно подобрать трубку, которая плотно обхватит провод, но не будет слишком натянутой до нагрева.
Можно ли использовать термоусадочную трубку для защиты деталей от влаги и как это работает?
Да, термоусадочная трубка отлично защищает от влаги. При нагревании она плотно облегает деталь, создавая барьер, который препятствует попаданию воды и конденсата. Некоторые виды трубок дополнительно имеют клеевой слой внутри, который после усадки герметизирует соединение и усиливает влагозащиту.
Какие инструменты нужны для правильного применения термоусадочной трубки и как избежать ошибок?
Основным инструментом для усадки является источник тепла — обычно это строительный фен или зажигалка с осторожным использованием. Важно нагревать трубку равномерно и не перегревать, чтобы избежать повреждения материала или проводов внутри. Перед нагревом трубку необходимо правильно надеть на место соединения, не растягивая её слишком сильно.
Можно ли использовать термоусадочную трубку для ремонта повреждённого кабеля или провода?
Трубка может использоваться для временного или дополнительного ремонта, если изоляция провода нарушена. Однако перед этим повреждённое место должно быть исправлено — например, соединён и изолирован провод с помощью пайки или специальных клемм. Трубка защищает соединение и предотвращает дальнейшее повреждение, но сама по себе не восстанавливает электрическую целостность.
Для чего на практике применяется термоусадочная трубка и какие преимущества она дает?
Термоусадочная трубка используется для защиты и изоляции электрических соединений, а также для закрепления проводов и предотвращения их повреждений. При нагревании трубка сжимается, плотно облегая объект, что обеспечивает надежную механическую и электрическую защиту от влаги, пыли и механических воздействий. Это помогает продлить срок службы соединений и повысить их безопасность.
