Объем расширительного бака напрямую влияет на надежность и эффективность работы системы отопления. Неправильный выбор объема ведет к частым сбросам излишков давления или деформации трубопроводов. Основной параметр для расчета – общий объем теплоносителя в системе и коэффициент теплового расширения.
Для воды при повышении температуры на 30–40 градусов объем увеличивается примерно на 3–4%. При расчетах нужно учитывать максимальную температуру теплоносителя и величину избыточного давления в системе. Обычно объем бака выбирается из формулы: V бака = V теплоносителя × коэффициент расширения × запас безопасности, где запас составляет 10–20%.
Практическая рекомендация: для систем с объемом теплоносителя до 100 литров объем бака должен составлять не менее 5–7 литров. Для крупных систем с объемом свыше 500 литров рекомендуют бак с объемом от 20 до 50 литров. Точный расчет требует учета рабочего давления, температуры и типа используемого теплоносителя.
Определение необходимого объема расширительного бака по объему теплоносителя
Для точного расчета объема расширительного бака исходят из общего объема теплоносителя в системе отопления. Расширительный бак компенсирует изменение объема жидкости при ее нагреве и предотвращает повышение давления выше допустимого уровня.
Объем расширительного бака определяется по формуле:
V_расш = V_тп × k × (ΔT / 100),
где V_тп – объем теплоносителя в системе (л), k – коэффициент расширения жидкости (для воды k = 0,03–0,04 в зависимости от температуры), ΔT – разница между максимальной и минимальной рабочей температурой теплоносителя (°C).
Для системы с объемом теплоносителя 200 литров и максимальной температурой 90°C при минимальной 20°C ΔT = 70°C. При k = 0,035 расчет будет следующим:
V_расш = 200 × 0,035 × (70 / 100) = 4,9 литров.
Рекомендуется увеличить рассчитанный объем на 10–15% для компенсации погрешностей и неучтенных факторов, таких как потеря герметичности и дополнительное расширение.
Также необходимо учитывать давление предварительной зарядки бака. Предварительное давление должно быть близко к давлению холодного теплоносителя в системе, чтобы исключить излишнее сжатие воздуха и обеспечить эффективную работу расширительного бака.
Влияние температуры теплоносителя на выбор объема бака
Объем расширительного бака напрямую зависит от изменения объема теплоносителя при нагреве, что определяется температурным расширением жидкости. Для воды коэффициент объемного расширения составляет примерно 0,0004 на градус Цельсия. При повышении температуры теплоносителя с 20°C до 90°C объем увеличивается примерно на 2,8%. Это значит, что если система содержит 100 литров воды, расширение составит около 2,8 литров.
Выбор объема бака должен учитывать максимальную рабочую температуру системы, поскольку при более высоких температурах увеличивается потребность в компенсирующем объеме. Например, для систем с температурой теплоносителя выше 90°C объем бака следует увеличить минимум на 10-15% по сравнению с расчетным, основанным на средних температурных режимах.
Если температура нагрева варьируется в широком диапазоне, расчет расширительного бака производится по максимальному значению, чтобы избежать риска избыточного давления и аварийных ситуаций. При этом рекомендуется брать запас объема не менее 20% от рассчитанного расширения для учета возможных отклонений температуры и точности измерений.
Использование антифризов или других теплоносителей с отличным от воды коэффициентом расширения требует пересчета объема, так как их объемное расширение может превышать или быть меньше, чем у воды. Например, пропиленгликоль расширяется до 0,0005 на градус, что увеличивает расчетный объем бака.
Итоговая формула для расчета объема бака с учетом температуры: V_бак ≥ V_системы × ΔT × β × kзапаса, где V_системы – объем теплоносителя, ΔT – разница между максимальной и минимальной температурой теплоносителя, β – коэффициент объемного расширения, kзапаса – коэффициент запаса (обычно 1,2–1,3).
Учет рабочего давления и предельного давления в системе
Расчет объема расширительного бака напрямую зависит от параметров рабочего и предельного давления системы отопления. Правильный выбор давления обеспечивает безопасность и стабильность работы контура.
- Рабочее давление – давление, при котором система функционирует в нормальном режиме. Обычно составляет 1,0–2,5 бар для бытовых отопительных систем. Этот показатель определяет исходное заполнение бака и расчет объема компенсируемой жидкости.
- Предельное давление – максимально допустимое давление, при достижении которого срабатывают предохранительные устройства (например, предохранительный клапан). Значение обычно на 0,3–0,5 бар выше рабочего, но не превышает допустимых параметров трубопроводов и оборудования.
Учет давления в расчёте объема расширительного бака включает следующие шаги:
- Определение минимального давления в баке (Pmin) – это давление при комнатной температуре до запуска системы. Обычно соответствует давлению заполнения бака азотом или воздухом, равному рабочему давлению системы.
- Определение максимального давления (Pmax) – давление при максимальной температуре теплоносителя, совпадающее с предельным давлением системы.
- Расчет давления в расширительном баке должен учитывать компрессию газа внутри бака. Давление газа меняется от Pmin до Pmax при изменении объема жидкости, что влияет на необходимый объем бака.
Рекомендуется использовать следующую формулу для объема бака (Vбак):
Vбак = Vрасширения × (Pmax + Pатм) / (Pmax — Pmin)
- где Vрасширения – объем расширяющейся жидкости при максимальной температуре;
- Pатм – атмосферное давление (около 1 бар);
- Pmin и Pmax – абсолютные значения давления в барах (нужно добавить 1 бар к манометрическому давлению).
Важно, что давление в баке перед заполнением должно быть настроено равным рабочему давлению системы, чтобы избежать излишнего давления и преждевременного износа мембраны. Предельное давление определяет верхний предел объема сжимаемого газа и гарантирует, что расширительный бак справится с температурными колебаниями без риска разрыва или срабатывания аварийных клапанов.
Расчет объема расширения воды при нагреве в отопительной системе
Объем расширения воды в системе отопления определяется изменением ее температуры от минимальной до максимальной рабочей. Для точного расчета необходимы следующие исходные данные:
- Начальная температура воды (Тн), обычно около 10–20 °С;
- Максимальная температура воды в системе (Тм), например 70–90 °С;
- Объем воды в системе (Vс), измеряемый в литрах;
- Коэффициент объемного расширения воды (γ), зависящий от диапазона температур.
Для приближенного расчета объема расширения воды (Vр) используется формула:
Vр = Vс × γ × (Тм − Тн)
Значения коэффициента объемного расширения γ варьируются следующим образом:
- При температуре от 10 °С до 70 °С: γ ≈ 0,00021 1/°С;
- При повышении до 90 °С: γ может увеличиваться до 0,00026 1/°С.
Пример: для системы с объемом 100 литров, нагревающейся с 20 до 80 °С, расчет будет:
Vр = 100 × 0,00023 × (80 − 20) = 1,38 л
Этот объем показывает, на сколько литров увеличится объем воды при нагреве, что необходимо компенсировать расширительным баком.
Рекомендуется использовать консервативные значения γ для учета возможных погрешностей и не учитывать расширение из-за растворенных в воде газов. Важно учитывать только объем рабочей жидкости, без учета воздуха и теплоносителей с отличными свойствами.
Для систем с нестандартными условиями эксплуатации (повышенное давление, добавки в воду) следует уточнять коэффициенты расширения в технической документации теплоносителя.
Выбор типа расширительного бака в зависимости от конструкции системы

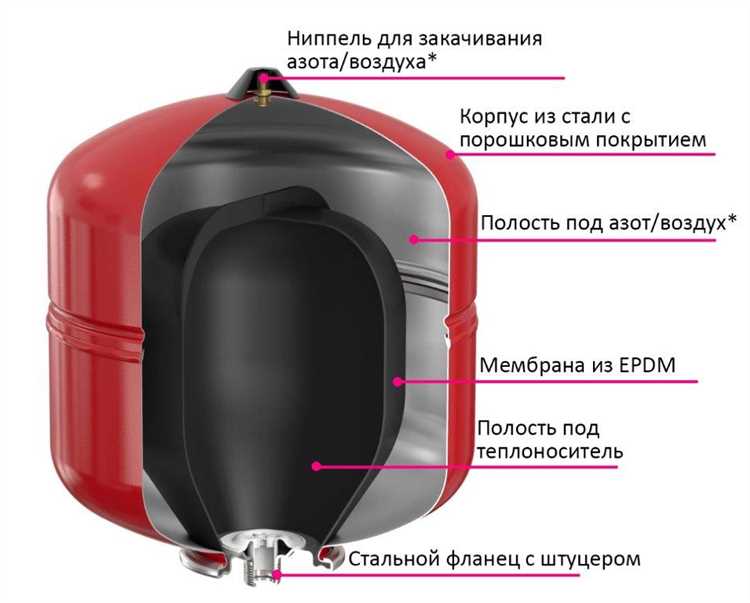

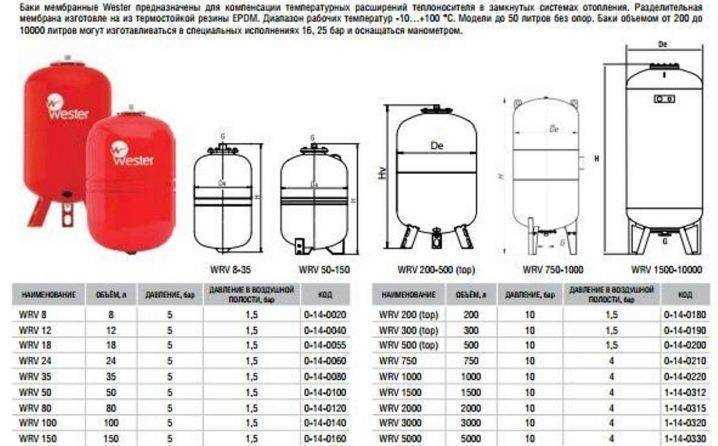

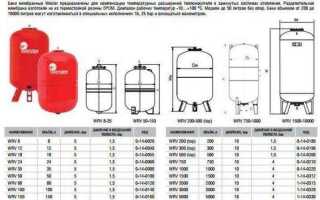

В закрытых системах отопления с циркуляционным насосом необходимы мембранные баки. Их мембрана разделяет воду и воздух, что предотвращает контакт жидкости с атмосферой и снижает коррозию. Объем мембранного бака должен превышать расчетный объем расширения минимум в 1,5 раза для компенсации перепадов давления и температурных колебаний.

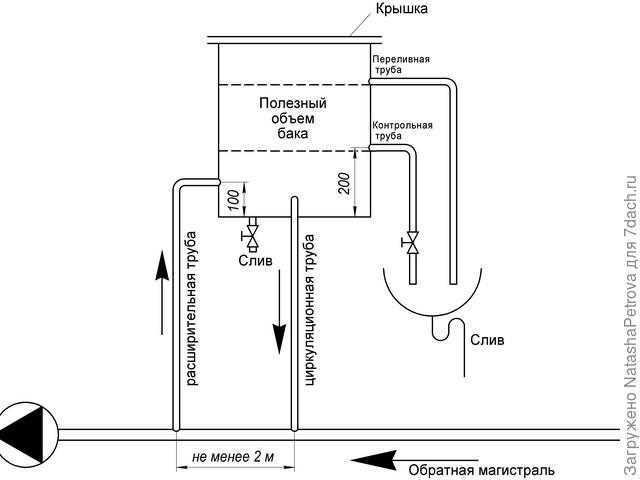

Для открытых систем, где расширительный бак находится в верхней точке и открыт к атмосфере, подходят классические стальные баки без мембраны. Такие баки компенсируют расширение воды путем вытеснения жидкости в атмосферу, но требуют регулярного контроля уровня и защиты от загрязнений.
В системах с естественной циркуляцией (гравитационных) рекомендуется установка расширительных баков с минимальной высотой подъема воды над баком не менее 0,5 метра. Это обеспечивает стабильное давление и исключает кавитацию.
Если система снабжена частотным регулированием насоса, стоит выбирать мембранные баки с высококачественными мембранами из бутилкаучука или EPDM, устойчивыми к многократным деформациям и температурным воздействиям до +110 °C.

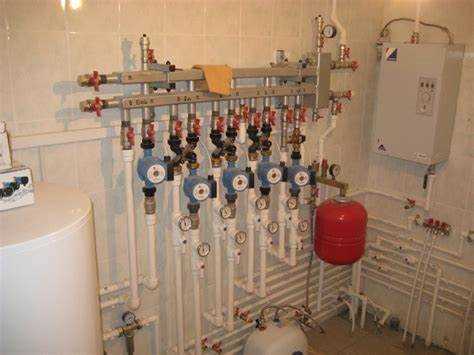

Для больших котельных комплексов с объемом теплоносителя свыше 1000 литров целесообразно использование комбинированных баков, включающих встроенный предохранительный клапан и автоматический воздухоотводчик. Это повышает надежность и упрощает эксплуатацию.
Практические рекомендации по установке и настройке расширительного бака

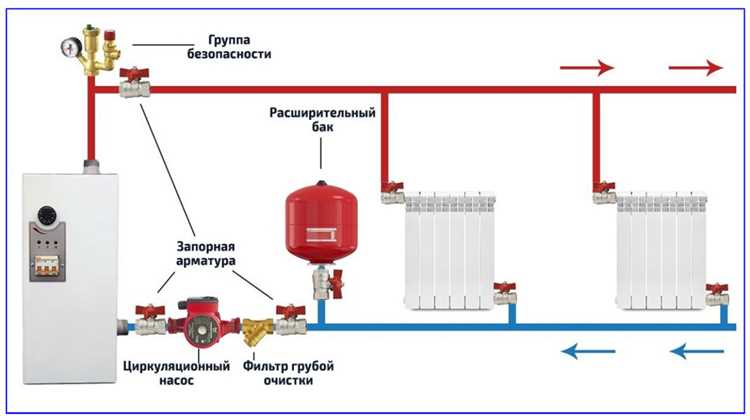

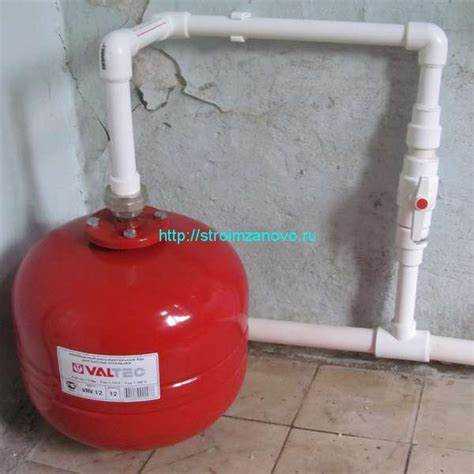

Расширительный бак устанавливается на подающей линии отопительного контура, как можно ближе к котлу, чтобы минимизировать влияние перепадов давления. Высота установки должна обеспечивать доступ для проверки давления и технического обслуживания. Рекомендуется монтировать бак вертикально, чтобы мембрана работала корректно и не деформировалась.
Перед монтажом расширительного бака необходимо проверить давление воздуха в его воздушной камере. Давление должно быть на 0,2–0,3 бар ниже минимального рабочего давления системы отопления. Например, если давление в системе 1,5 бар, то давление в баке задают около 1,2–1,3 бар. Регулировка давления выполняется с помощью автомобильного насоса и манометра.
Важно обеспечить герметичное соединение бака с трубопроводом. Используйте уплотнительные материалы, устойчивые к высоким температурам и агрессивным средам – например, фум-ленту или лен. Место подключения должно быть оснащено запорным краном для возможности отсоединения бака без слива воды из всей системы.
После установки бака и подключения к системе выполните следующие проверки:
- Проверьте герметичность всех соединений при рабочем давлении.
- Измерьте давление воздуха в баке после заполнения системы водой – оно не должно опускаться ниже установленного уровня.
- Запустите котел и проследите, чтобы давление в системе не превышало допустимых значений (обычно до 2–2,5 бар).
Для корректной работы бака необходима регулярная проверка давления воздуха не реже одного раза в отопительный сезон. Если давление упало более чем на 0,1 бар, его следует восстановить. При наличии предохранительного клапана убедитесь, что его сбросное отверстие не заблокировано, а клапан срабатывает при достижении давления выше проектного на 0,3–0,5 бар.
Особое внимание уделяйте объему бака – он должен составлять не менее 10% от общего объема воды в системе. Недостаточный объем приведет к частым срабатываниям клапанов и повышенному износу оборудования. Если система сложная и содержит несколько контуров, рассмотрите установку дополнительных малых расширительных баков на каждом из них.
Вопрос-ответ:
Для чего в системе отопления нужен расширительный бак и почему важно правильно рассчитать его объем?
Расширительный бак служит для компенсации изменения объема теплоносителя при нагревании и охлаждении системы отопления. При нагреве вода расширяется, и если не обеспечить место для этого увеличения, давление внутри системы может резко возрасти, что приведет к повреждению труб, радиаторов и других элементов. Правильный расчет объема бака позволяет избежать аварийных ситуаций и продлить срок службы оборудования.
Какие параметры необходимо учитывать при расчете объема расширительного бака для системы отопления?
При расчете объема расширительного бака важно учитывать общий объем теплоносителя в системе, максимальную и минимальную температуры, рабочее давление и давление подпора в системе. Также нужно знать коэффициент объемного расширения теплоносителя при заданной температуре и величину допустимого перепада давления, который может выдержать оборудование. Все эти данные позволяют определить, какой объем бака обеспечит безопасную работу системы.
Какие ошибки чаще всего допускают при выборе расширительного бака, и как их избежать?
Частая ошибка — установка бака с слишком маленьким объемом, что не позволяет эффективно компенсировать расширение теплоносителя, либо наоборот, слишком большой бак, который увеличивает расходы и занимает лишнее место. Еще одна ошибка — неправильный выбор типа бака (мембранный или открытый), не учитывая особенности системы. Чтобы избежать проблем, нужно тщательно измерить параметры системы и выбрать бак, соответствующий расчетам и техническим рекомендациям производителя.
Влияет ли тип теплоносителя на расчет объема расширительного бака?
Да, тип теплоносителя оказывает влияние, поскольку разные жидкости имеют разные коэффициенты объемного расширения при нагреве. Например, вода расширяется меньше, чем растворы на основе антифризов. Если используется незамерзающий теплоноситель, нужно учитывать его характеристики, чтобы объем бака был рассчитан с учетом именно этого коэффициента. Игнорирование этого фактора может привести к неправильному подбору бака и нарушению работы системы.
Можно ли использовать один расширительный бак для большой многоквартирной системы отопления или лучше ставить несколько меньших?
В крупных многоквартирных или промышленных системах обычно рекомендуется разделять систему на зоны и устанавливать несколько расширительных баков. Это связано с тем, что распределение давления и температуры в большой системе может быть неравномерным, и один общий бак не сможет эффективно компенсировать расширение по всей сети. Кроме того, несколько баков повышают надежность работы — если один выйдет из строя, система сможет продолжать работать с другими.
Как определить необходимый объем расширительного бака для закрытой системы отопления с учётом температуры и объема теплоносителя?
Для расчёта объема расширительного бака нужно учитывать общий объем теплоносителя в системе и изменение его объема при нагреве. Сначала рассчитывают объем воды в трубах и радиаторах. Затем определяют коэффициент расширения воды, зависящий от максимальной температуры теплоносителя. Объем бака должен компенсировать увеличившийся объем воды, чтобы предотвратить повышение давления. Обычно используют формулу: V бака = V воды × ΔV/V × k, где ΔV/V — относительное изменение объема воды при нагреве, а k — коэффициент запаса, учитывающий воздушную подушку и особенности конструкции системы. Такой подход позволяет правильно подобрать бак, обеспечивая стабильную работу отопления.
