Внешние инженерные сети – это совокупность инженерных коммуникаций, расположенных вне зданий, обеспечивающих подключение объектов к централизованным системам жизнеобеспечения. К основным видам таких сетей относятся водоснабжение, водоотведение, теплоснабжение, газоснабжение, электроснабжение и слаботочные системы.
Система водоснабжения включает магистральные и распределительные трубопроводы, насосные станции, водозаборы и запорную арматуру. Правильный выбор диаметра труб, материала (например, полиэтилен или чугун) и защита от коррозии существенно влияют на долговечность и надежность сети.
Водоотведение состоит из ливневой и хозяйственно-бытовой канализации. Основные элементы: самотечные и напорные трубопроводы, колодцы, насосные станции, очистные сооружения. При проектировании важно учитывать уклоны трубопроводов, чтобы исключить застои и образование засоров.
Теплоснабжение реализуется через теплотрассы, проходящие от котельных или ТЭЦ до потребителей. Используются предизолированные трубы, компенсаторы температурного расширения, камеры и запорная арматура. Учет потерь тепла и гидравлического сопротивления позволяет повысить энергоэффективность системы.
Сети электроснабжения включают кабельные линии, трансформаторные подстанции, распределительные щиты и элементы заземления. При выборе трассы учитываются нормы ПУЭ, глубина заложения и защита от механических повреждений.
Газоснабжение охватывает подземные и надземные трубопроводы, редукционные пункты, запорную арматуру, устройства очистки и учета газа. Особое внимание уделяется соблюдению норм давления, герметичности соединений и взрывобезопасности.
Слаботочные системы – это кабельные трассы для связи, интернета, видеонаблюдения, сигнализации. Их монтаж требует экранирования от электромагнитных помех, соблюдения радиуса изгиба кабелей и применения защитных коробов или труб.
Проектирование и монтаж внешних инженерных сетей требует учета локальных геологических условий, уровня грунтовых вод, плотности застройки и перспектив развития территории. Пренебрежение этими параметрами приводит к аварийным ситуациям и увеличению затрат на обслуживание.
Назначение и отличия внешних инженерных сетей от внутренних
Внешние инженерные сети обеспечивают доставку ресурсов – воды, тепла, газа, электричества, телекоммуникационных сигналов – от городских магистралей до границ зданий или сооружений. Их задача – подключение объекта к централизованным системам жизнеобеспечения.

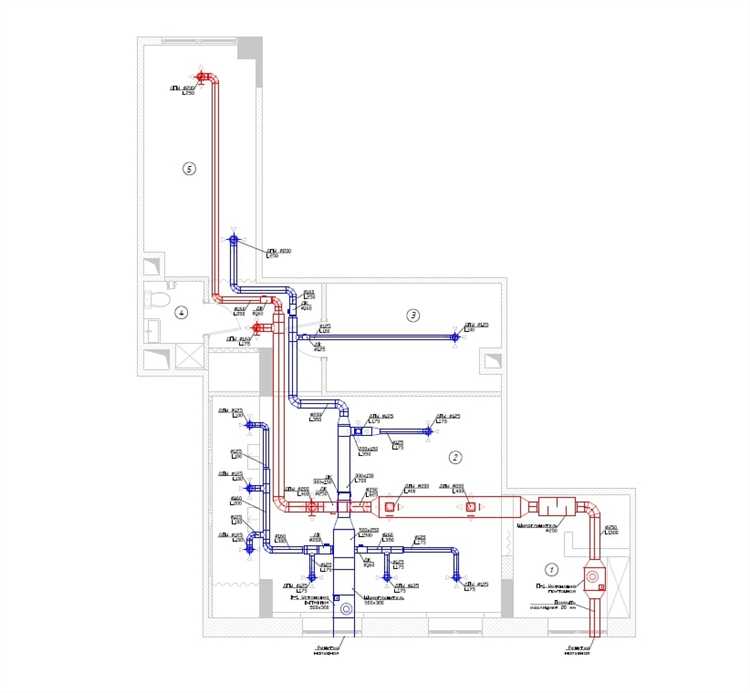

Внутренние инженерные сети распределяют эти ресурсы по помещениям внутри здания и обеспечивают работу оборудования, поддержание комфортных условий и безопасность эксплуатации.
Ключевое отличие – расположение и функциональная направленность. Внешние системы проходят вне зданий и подчиняются нормативам градостроительства, водоканалов, энергетических и газовых служб. Внутренние проектируются с учетом архитектурных и конструктивных особенностей объекта.
Например, наружные водопроводные линии включают магистрали, колодцы, врезки, узлы учета. Внутри здания – стояки, разводка по точкам потребления, запорная арматура. Электроснабжение снаружи предполагает подземную или воздушную прокладку кабелей от ТП до вводного устройства, внутри – распределительные щиты, группы автоматов, кабель-каналы.
Рекомендация: проектирование внешних сетей необходимо начинать на раннем этапе, до начала строительства. Ошибки в трассировке или несогласованность с сетевыми организациями могут привести к значительным задержкам и штрафам. Внутренние сети требуют детальной привязки к планировке помещений и точек потребления, особенно в случае сложных инженерных решений (умные дома, системы контроля микроклимата).
Классификация внешних инженерных сетей по видам коммуникаций
Водоснабжение включает магистральные водопроводы, подающие питьевую и техническую воду от источников до объектов. Основные элементы – насосные станции, водозаборные узлы, распределительные сети. Для минимизации потерь давления используются кольцевые схемы разводки и зоны давления с регулирующими клапанами.
Канализация подразделяется на бытовую, ливневую и производственную. Бытовая отводит стоки от жилых и общественных зданий, ливневая – атмосферные осадки с поверхности, производственная – сточные воды от промышленных процессов. Ключевые элементы: самотечные трубопроводы, насосные станции, очистные сооружения. Правильный уклон труб необходим для обеспечения самотека.
Теплоснабжение охватывает тепловые сети, транспортирующие теплоноситель (воду или пар) от источников до потребителей. Варианты исполнения – канальные, бесканальные и надземные трассы. Обязательно учитывается температурный режим (высокотемпературные и низкотемпературные сети) и компенсация температурных удлинений труб.
Газоснабжение делится на низкого (до 0,005 МПа), среднего (до 0,3 МПа) и высокого (до 1,2 МПа) давления. Включает газопроводы, ГРП и ГРУ, запорную арматуру. Прокладка ведется с учетом требований ПБ и СНиП, запрещается пересечение с коммуникациями водоснабжения и канализации в одной траншее без дополнительных защитных мер.
Электроснабжение охватывает воздушные и кабельные линии, трансформаторные подстанции, распределительные щиты. Классификация по напряжению: низковольтные (до 1 кВ), средневольтные (от 1 до 35 кВ), высоковольтные (свыше 35 кВ). Требуется защита от КЗ, молниезащита и минимизация электромагнитных помех в жилых зонах.
Сети связи включают оптоволоконные и медные кабели, распределительные шкафы, узлы коммутации. Используются для передачи данных, телефонной связи, видеонаблюдения. Ключевое требование – обеспечение бесперебойности и резервирования каналов, особенно для объектов жизнеобеспечения.
Конструктивные особенности водопровода вне здания
Наружный водопровод проектируется с учетом глубины промерзания грунта, химического состава почвы, уровня грунтовых вод и расчетного расхода воды. Основной материал труб – полиэтилен ПНД, чугун с внутренним цементно-песчаным покрытием или сталь с антикоррозионной изоляцией. Для участков с агрессивными грунтами предпочтительно использование труб с защитной оболочкой или из коррозионностойких материалов.
Минимальная глубина заложения труб – на 200–300 мм ниже глубины сезонного промерзания, что в средней полосе России составляет 1,5–2 м. При невозможности заглубления допускается использование теплоизоляции в сочетании с электрическим греющим кабелем.
Линия прокладки должна избегать пересечений с другими коммуникациями. Минимальные расстояния: 1 м до канализации, 0,5 м до электрокабелей. При пересечении с дорогами трубопровод прокладывается в защитной гильзе, устойчивой к механическим нагрузкам.
Обязательно предусматривать смотровые и промывочные колодцы на поворотах трассы, в местах перепадов высот и в точках присоединения. Колодцы изготавливаются из сборного железобетона или полимерных материалов с герметичными люками.
Запорная арматура (вентили, задвижки) устанавливается в колодцах с возможностью ручного управления и демонтажа. Для сетей с давлением выше 0,6 МПа применяются фланцевые соединения, для низкого давления – муфтовые.
Монтаж осуществляется с применением сварки (для полиэтиленовых труб) или болтовых соединений (для металлических труб). После укладки выполняется гидравлическое испытание под давлением, превышающим рабочее не менее чем на 25% в течение 24 часов.
Засыпка траншей производится послойно с обязательной трамбовкой. Первый слой – песок толщиной не менее 200 мм, предохраняющий трубу от точечной нагрузки.
Особенности устройства наружной канализации
Наружная канализация предназначена для отведения сточных вод от зданий к централизованной системе или локальным очистным сооружениям. Основное внимание при её устройстве уделяется обеспечению надежности, герметичности и долговечности трубопроводов, особенно в условиях сезонных температурных колебаний.
- Глубина заложения труб зависит от уровня промерзания грунта. В средней полосе России этот показатель составляет 1,5–2 метра. При меньшей глубине обязательно использование теплоизоляции или греющего кабеля.
- Трубы должны укладываться с уклоном 0,02–0,03 для самотечного движения стоков. Недопустимы провисы и обратные уклоны.
- Чаще всего применяются пластиковые трубы (ПВХ, ПП), устойчивые к коррозии и химическому воздействию. Диаметр подбирается в зависимости от предполагаемого объема стоков: для частного дома – не менее 110 мм.
- На каждом повороте трассы, а также через каждые 15–25 метров прямого участка, монтируются ревизионные колодцы для контроля и прочистки.
- Стыки труб герметизируются резиновыми уплотнителями или клеевыми соединениями. При укладке в агрессивных грунтах рекомендуется использовать защитные гофрированные оболочки.
- Особое внимание уделяется защите системы от корней деревьев и просадок грунта: допускается применение бетонных подушек и песчаных подсыпок с обязательной трамбовкой.
- Для отвода дождевых и талых вод монтируется отдельная дренажная сеть или ливневая канализация, не соединённая с бытовыми стоками.
После завершения монтажа проводится обязательное испытание системы на герметичность методом заливки или сжатого воздуха. Наружная канализация требует ежегодного технического осмотра и своевременной прочистки отложений.
Компоненты и прокладка внешних теплосетей
- Теплопроводящие трубы – основа сети. Применяются стальные трубы с заводской теплоизоляцией из пенополиуретана (ППУ) с защитной оболочкой из полиэтилена или оцинкованной стали. Диаметр подбирается по тепловой нагрузке, расчетам гидравлического сопротивления и температурному графику.
- Компенсаторы – устройства для компенсации температурных деформаций. Используются линзовые, сальниковые или П-образные компенсаторы. Их установка строго рассчитывается по длине участков и рабочей температуре теплоносителя.
- Опоры – элементы фиксации трубопровода. Бывают подвижные (скользящие) и неподвижные. Расстояние между опорами определяется исходя из массы трубы, заполненной теплоносителем, и нормативной провисаемости.
- Запорная арматура – задвижки, клапаны, краны. Устанавливаются для отключения участков сети при ремонте. Предпочтение отдается арматуре с электроприводом и возможностью дистанционного управления.
- Контрольные кабели – элементы системы оперативного контроля изоляции (СОКИ), позволяющие выявлять повреждения изоляционного слоя до выхода трубопровода из строя.
Основные способы прокладки:
- Подземная в каналах – применяется в плотной городской застройке. Каналы изготавливаются из железобетона, обеспечивают доступ для обслуживания. Требует устройства дренажа и вентиляции.
- Подземная бесканальная – современные трубы ППУ-изоляции укладываются прямо в грунт. Минимальная глубина залегания – 0,5 м от верха теплоизоляции до поверхности. Обязательна укладка сигнального кабеля СОКИ.

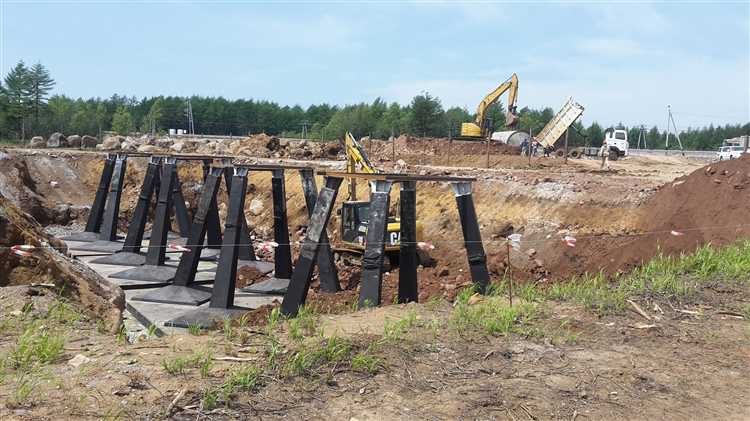

- Наземная – используется в промышленных зонах и при пересечении оврагов, рек. Конструкции устанавливаются на стальные или железобетонные опоры. Необходима защита от теплового расширения и атмосферных воздействий.
Особое внимание уделяется уклонам трубопроводов (не менее 0,002) для обеспечения самотечного слива теплоносителя и установке воздушников в верхних точках трассы. Перед вводом в эксплуатацию проводится гидравлическое испытание давлением в 1,25 раза выше рабочего.
Подключение объекта к электроснабжению через внешние сети
Подключение объекта к электроснабжению начинается с определения точки подключения к существующей наружной электрической сети – распределительному пункту или воздушной линии. Необходимо выполнить технические условия на подключение, которые выдаёт энергоснабжающая организация, учитывая максимальную нагрузку и тип потребляемой электроэнергии.
Для объектов с потреблением до 15 кВт обычно используют кабельные линии напряжением 0,4 кВ, прокладываемые от ближайшего трансформаторного пункта. При больших нагрузках требуется проектирование высоковольтных вводов 6–10 кВ с последующим понижением напряжения на трансформаторных подстанциях.
Монтаж линии включает прокладку кабеля в защитных каналах, установку опор воздушной линии или закладку подземных трасс. Кабель должен иметь маркировку, соответствующую классу напряжения, и обеспечивать необходимый токовый резерв с учётом коэффициентов одновременности.
Обязательна установка вводного щита с защитными автоматами и устройствами защитного отключения (УЗО). Подключение должно производиться квалифицированными электромонтерами с оформлением актов проверки и испытаний изоляции, что подтверждает безопасность и соответствие нормам ПУЭ и ГОСТ.
После монтажа выполняется подача заявления в энергоснабжающую организацию на оформление договора энергоснабжения и получение разрешения на эксплуатацию. Технический надзор обеспечивает контроль качества выполнения всех этапов и соблюдение требований СНиП и ПУЭ.
Организация наружных сетей газоснабжения
Трубопроводы прокладывают на глубине не менее 0,8 м в зонах с низкой механической нагрузкой и до 1,2 м при прохождении под дорогами и коммуникациями. В местах пересечения с другими инженерными сетями применяют защитные футляры, обеспечивающие сохранность трубопровода и исключающие контакт с другими коммуникациями.
Для контроля герметичности и оперативного отключения газа устанавливают запорную арматуру – задвижки и краны с дистанционным управлением или ручным приводом. Важна организация газорегуляторных пунктов (ГРП), которые поддерживают необходимое рабочее давление на потребительской сети.
В местах поворотов и ответвлений предусматривают устройство камер и колодцев для обслуживания и ремонта. Все элементы сети маркируются и заносятся в цифровые карты для оперативного мониторинга и обслуживания.
Соблюдение норм СНиП и правил пожарной безопасности строго обязательно. Прокладка должна сопровождаться установкой предупредительных знаков и обеспечением свободного доступа для экстренных служб. Выполнение сварочных и монтажных работ проводят специализированные бригады с обязательной сертификацией.
Нормативные требования к проектированию и согласованию
Проектирование внешних инженерных сетей регулируется СНиП 3.05.01-85 «Внутренний водопровод и канализация зданий», СП 32-105-2004 «Водоснабжение. Наружные сети и сооружения», СП 31-110-2003 «Проектирование систем теплоснабжения». Каждый проект должен учитывать требования СНиП и СП, а также локальные строительные нормы, утверждённые региональными органами.
При проектировании обязательно учитывать предельные параметры давления, температуры и химического состава транспортируемых сред, указанные в технических условиях поставщиков ресурсов и эксплуатационных организаций. Это влияет на выбор материалов трубопроводов и арматуры.
Согласование проекта начинается с получения технических условий (ТУ) от ресурсоснабжающих организаций – водоканала, теплосети, электроснабжения и газоснабжения. В ТУ указываются параметры подключения, точки присоединения, требования к защитным зонам и ограничения по нагрузкам.
Внешние сети должны размещаться с соблюдением санитарно-защитных зон, установленных СП 42-101-2003, и отступов от других коммуникаций. При пересечении с железнодорожными или автомобильными дорогами требуется согласование с дорожными и транспортными службами с обязательным оформлением актов о скрытых работах.
Для проектирования электрических сетей применяются ГОСТ 50571.5.52-2013 и СП 31-110-2003, в которых регламентированы минимальные расстояния между кабелями и трубопроводами, а также требования по электромагнитной совместимости.
Документация на проект внешних инженерных сетей подлежит обязательной экспертизе в уполномоченных организациях, включая проверку на соответствие нормам пожарной безопасности (ФЗ №123) и экологическим стандартам (ГОСТ 17.2.3.02-78). Экспертиза завершается получением положительного заключения, без которого строительство запрещено.
Обязательным этапом согласования является получение разрешения на подключение от муниципальных органов и эксплуатационных служб. В договоре на технологическое присоединение прописываются обязательства по монтажу, срокам ввода в эксплуатацию и условиям гарантийного обслуживания.
Проектировщикам рекомендуется использовать программное обеспечение с актуализированными базами нормативных документов и специализированные модули для автоматической проверки пересечений и защитных зон. Это снижает риски ошибок и ускоряет процесс согласования.
Вопрос-ответ:
Что включают в себя внешние инженерные сети?
Внешние инженерные сети представляют собой комплекс коммуникаций, предназначенных для подачи и отвода ресурсов на участке. К ним относятся системы водоснабжения, канализации, газоснабжения, электроснабжения, теплоснабжения и связи. Эти сети прокладываются за пределами зданий и обеспечивают подключение объектов к городским или автономным системам.
Какие основные элементы входят в состав внешних инженерных сетей?
К основным элементам относят трубы и кабели, колодцы, насосные станции, распределительные шкафы, запорную арматуру, устройства учета и контроля. Каждый компонент выполняет конкретную функцию, например, трубы служат для транспортировки жидкости или газа, а распределительные шкафы обеспечивают подключение и распределение электроэнергии.
Почему важно правильно проектировать внешние инженерные сети?
Правильное проектирование позволяет избежать проблем с подачей ресурсов, снижает риск аварий и повышает долговечность систем. Ошибки на этом этапе могут привести к значительным затратам на ремонт, перебоям в эксплуатации и даже угрозам безопасности. Кроме того, грамотное планирование учитывает условия местности и требования нормативов, что способствует устойчивой работе сети.
Какие методы используются для проверки состояния внешних инженерных сетей после монтажа?
После установки сетей проводят визуальный осмотр, испытания на герметичность, проверку сопротивления изоляции электрических кабелей и испытания давлением для трубопроводов. Также применяются современные технологии, например, видеодиагностика внутренних поверхностей труб, что позволяет выявить повреждения и дефекты, которые не видны при обычном осмотре.
