Диоды Шоттки применяются в импульсных блоках питания, преобразователях и схемах защиты благодаря малому прямому падению напряжения (0,2–0,4 В) и высокой скорости переключения. Эти особенности требуют точного подхода при их диагностике, особенно при помощи мультиметра в полевых условиях.
Для проверки диода Шоттки достаточно мультиметра с функцией прозвонки или измерения падения напряжения в режиме диода. Основной ориентир – показания в прямом направлении должны находиться в диапазоне 150–400 мВ. Значения выше 500 мВ указывают либо на ошибку измерения, либо на использование не Шоттки, а кремниевого диода. В обратном направлении прибор должен показывать обрыв (OL).
Если в прямом направлении диод показывает нулевое сопротивление или мультиметр пищит, это свидетельствует о пробое. При отсутствии показаний в обоих направлениях – внутренний разрыв. Такие диоды однозначно подлежат замене.
Как отличить диод Шоттки от обычного диода по маркировке

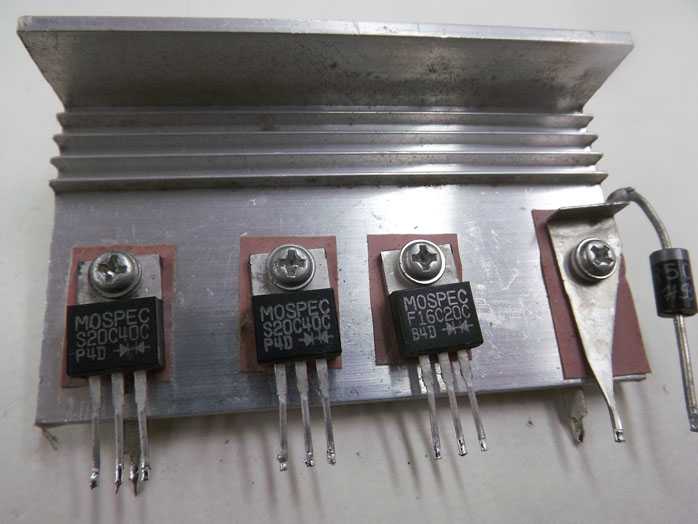

Диоды Шоттки часто обозначаются с использованием латинской буквы «S» или аббревиатур «SS», «1N58», «MBR», «SR», указывающих на их принадлежность к типу с барьером Шоттки. Например, маркировки SS14, 1N5819, MBR2045 соответствуют именно этому типу. Обычные кремниевые диоды, как правило, имеют обозначения вроде 1N4001–1N4007, где отсутствуют характерные индексы для Шоттки.
Кроме основной маркировки, следует обращать внимание на буквы перед цифрами: «MBR» расшифровывается как «Motorola Barrier Rectifier», что однозначно указывает на Шоттки. Диоды с маркировкой «SB» (например, SB340) также относятся к этому типу. Если на корпусе указано «UF» или «FR», это уже диоды с быстрым восстановлением, а не Шоттки.
Корпуса SMD-компонентов маркируются кодами вроде «S4», «SK34», «B340», где первые символы указывают на тип и характеристики. Модель SK34 – типичный представитель диодов Шоттки в корпусе SMA. Для проверки можно сверить маркировку с datasheet конкретного производителя – обозначения часто стандартизированы, но возможны вариации.
Визуально отличить Шоттки невозможно, маркировка – единственный надежный способ идентификации без измерений. Использование непроверенных предположений или аналогий может привести к ошибке в подборе компонента.

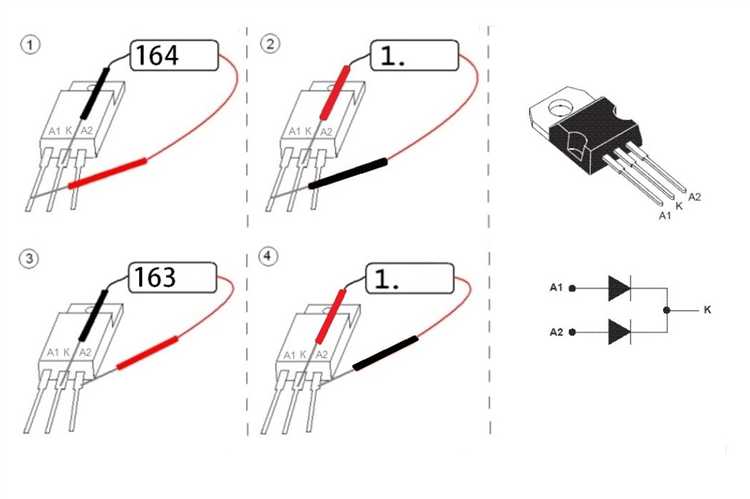

Определение анода и катода у диода Шоттки перед проверкой
Для SMD-компонентов важно ориентироваться на маркировку на плате или схему подключения. На корпусе SMD-диодов катод также обозначен полосой или скошенным углом. Если корпус лишён обозначений, используйте тестирование мультиметром по аналогичной методике.
Важно не перепутать полярность: при неправильном определении анода и катода последующая проверка даст ложные результаты. Для уверенности выполните проверку в обеих полярностях и сравните показания.

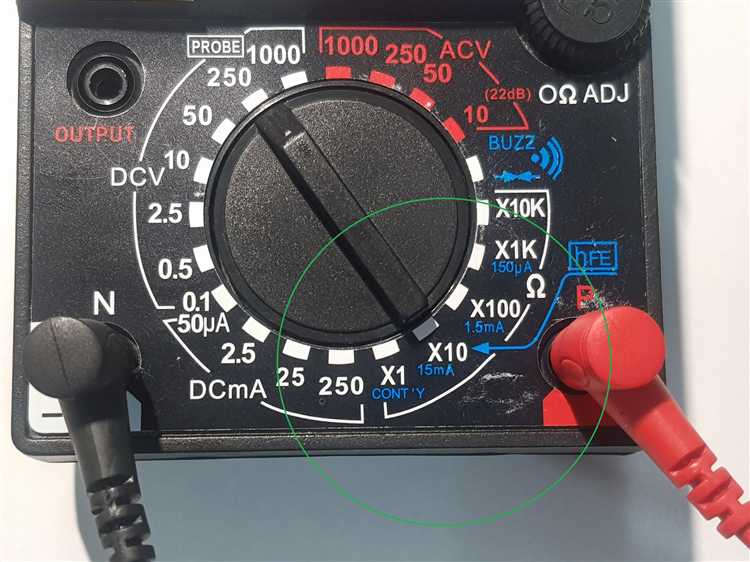

Выбор режима мультиметра для проверки диода Шоттки
Для точной диагностики диода Шоттки необходимо выбрать режим «проверка диодов» (обозначается символом стрелки с чертой). В этом режиме мультиметр подаёт на щупы напряжение около 2 В, что позволяет открыть большинство диодов, включая низковольтные Шоттки. Режим прозвонки с пищалкой непригоден: напряжение на щупах слишком низкое (около 0,4–0,7 В), и Шоттки может не открыться, что даст ложный результат.
Если на мультиметре отсутствует специальный режим диодной проверки, можно использовать режим измерения постоянного напряжения. Подключив внешний источник питания с ограничением тока (до 1 мА) и резистором, можно определить падение напряжения на диоде. Для исправного диода Шоттки прямое напряжение обычно составляет 0,2–0,45 В.
Категорически не рекомендуется использовать режим измерения сопротивления. Он работает при слишком малых напряжениях и может не показать реального состояния перехода.

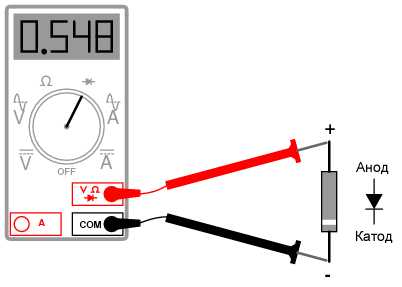

Проверка прямого падения напряжения на диоде Шоттки
Для точной проверки диода Шоттки в режиме прямого смещения используйте цифровой мультиметр с функцией измерения падения напряжения в режиме прозвонки диодов.
- Переключите мультиметр в режим проверки диодов (символ диода на селекторе).
- Подключите красный щуп к аноду, черный – к катоду.
- На экране отобразится значение прямого падения напряжения. Для исправного диода Шоттки оно должно находиться в пределах 0.15–0.45 В в зависимости от модели и номинала.
- Если значение превышает 0.5 В – возможен подбор неправильного типа диода или повреждение.
- Показание ниже 0.15 В может указывать на пробой перехода или короткое замыкание.
- Отсутствие показаний (пустой экран или «OL») – обрыв внутри корпуса или подключение щупов в обратной полярности.
При сомнениях сравните результат с паспортными данными конкретного диода. Для диодов с большим током (более 3 А) допускается падение до 0.5 В, но не выше.
Распознавание пробитого диода Шоттки при измерениях
Для проверки диода Шоттки мультиметром переведите прибор в режим «прозвонки» или измерения падения напряжения. Подключите щупы к аноду и катоду. Исправный диод показывает прямое падение напряжения в диапазоне от 0,15 до 0,45 В. Значение выше 0,5 В указывает на использование диода другого типа или некорректную полярность подключения.
Если при смене полярности мультиметр показывает ноль или близкое к нему значение в обеих направлениях – диод пробит. Это указывает на короткое замыкание внутри полупроводникового перехода. Подобное поведение характерно для полностью разрушенного барьерного слоя, часто вследствие перегрузки по току или перенапряжения.
Еще один признак – отсутствие какого-либо показания (обрыв) при обеих полярностях. Это может говорить о внутреннем разрыве контакта или деградации металлизации. Для подтверждения используется контроль на схеме: при параллельном подключении к нагрузке пробитый диод вызывает отклонение напряжений от расчетных.
Признаки обрыва диода Шоттки при проверке мультиметром
Обрыв диода Шоттки определяется по результатам измерений сопротивления и прямого напряжения на контактах. Для точного выявления повреждения необходимо провести проверку в двух режимах: прямом и обратном включении.
- При проверке в прямом направлении мультиметр в режиме прозвонки или измерения напряжения на диоде Шоттки показывает отсутствие падения напряжения или очень высокое сопротивление (выше 1 МОм), что свидетельствует о разомкнутой цепи внутри кристалла.
- В обратном направлении прибор должен фиксировать практически бесконечное сопротивление; однако если в прямом направлении при этом показания также указывают на отсутствие проводимости, речь идет именно об обрыве.
- Типичное значение прямого падения напряжения у исправного диода Шоттки находится в диапазоне 0,15–0,45 В. Полное отсутствие этого сигнала при прямом подключении – признак обрыва.
- Отсутствие реакции мультиметра при смене полярности щупов – надежный сигнал, что диод внутренне разорван, так как целостный диод пропускает ток в прямом направлении и блокирует в обратном.
Для подтверждения результата рекомендуется использовать функцию измерения диодов на мультиметре, а не только режим омметра, так как последний может не показать точную картину при высоком внутреннем сопротивлении.

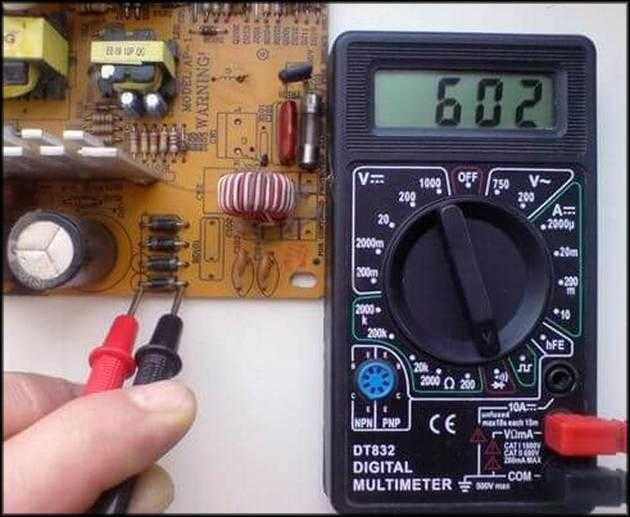

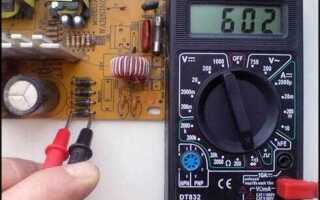

Особенности проверки SMD-диодов Шоттки на плате
Проверка SMD-диодов Шоттки на плате требует точности из-за их компактных размеров и специфики конструкции. Для начала необходимо отключить питание устройства и обеспечить минимальное количество параллельных элементов в цепи, так как соседние компоненты могут влиять на показания мультиметра.
Используйте режим проверки диодов с током менее 1 мА, чтобы не повредить чувствительный SMD-элемент. При измерении прямого сопротивления ориентируйтесь на типичный прямой пад напряжения диода Шоттки – от 0,15 до 0,45 В. Если мультиметр показывает значение значительно выше или замкнутость, диод, скорее всего, неисправен.
Контакты SMD-диода часто маленькие и плотно припаяны, поэтому рекомендуется применять тонкие щупы или специальные игольчатые наконечники для точного замера. Из-за низкого падения напряжения Шоттки возможны ложные срабатывания на параллельных дорожках, поэтому для достоверности лучше проверить диод вне платы, если это возможно.
Обращайте внимание на внешний вид компонента: вздутия, потемнения или следы перегрева могут указывать на внутренние повреждения, даже если мультиметр не выявляет короткого замыкания.
Как интерпретировать нестандартные показания мультиметра
При проверке диода Шоттки мультиметром нестандартные значения, такие как отсутствие обратного сопротивления или слишком низкое прямое напряжение, требуют детального анализа. Если в режиме прозвонки на прямом включении отображается значение ниже 0,2 В, это может указывать на короткое замыкание внутри кристалла диода.
Обратное сопротивление выше нескольких мегом (обычно более 10 МОм) считается нормой. Значения ниже 1 МОм в обратном направлении свидетельствуют о пробое или повреждении структуры диода.
При измерении в режиме вольтметра постоянного тока, если на прямом включении показывается напряжение открытого перехода ниже 0,15 В, вероятна деградация барьера Шоттки или наличие механических дефектов.
Если мультиметр не фиксирует никакого сигнала ни в прямом, ни в обратном направлении (показывает OL или 1), это может означать разрыв цепи внутри диода.
Для точной интерпретации нестандартных показаний рекомендуется использовать мультиметр с функцией измерения напряжения на диоде, поскольку классические режимы прозвонки не всегда дают полную картину состояния Шоттки.
Вопрос-ответ:
Как определить, что диод Шоттки исправен с помощью мультиметра?
Для проверки диода Шоттки мультиметром нужно перевести прибор в режим проверки диодов или измерения сопротивления. В прямом направлении диод должен показывать напряжение примерно от 0,2 до 0,3 В, что свидетельствует о прохождении тока. В обратном направлении прибор должен показать отсутствие проводимости (бесконечное или очень большое сопротивление). Если показания отличаются, возможно, диод неисправен.
Почему у диода Шоттки напряжение прямого перехода меньше, чем у обычного кремниевого диода?
У диодов Шоттки переход образуется между металлом и полупроводником, а не между двумя слоями полупроводника, как в обычных диодах. Это даёт меньшее барьерное напряжение, обычно в диапазоне 0,2–0,3 В вместо 0,6–0,7 В у кремниевых. Благодаря этому диоды Шоттки быстрее переключаются и имеют меньшие потери на прямом сопротивлении.
Можно ли использовать обычный мультиметр для проверки диода Шоттки, если в нём нет специального режима «проверка диодов»?
Да, проверить диод можно, используя режим измерения сопротивления. В прямом направлении сопротивление должно быть невысоким, в обратном — очень высоким или бесконечным. Однако такой способ менее точен, чем специализированный режим, и не всегда позволяет определить мелкие дефекты.
Что делать, если диод Шоттки показывает прямое напряжение выше 0,3 В при проверке мультиметром?
Если напряжение прямого перехода превышает 0,3 В, это может указывать на частичное повреждение диода или отклонение от типичных характеристик. В таком случае рекомендуется проверить диод на другом приборе или заменить на новый, чтобы избежать сбоев в работе схемы.
Как влияет температура на результаты проверки диода Шоттки мультиметром?
Температура может повлиять на параметры диода. При повышении температуры напряжение прямого перехода уменьшается, а при понижении — увеличивается. Поэтому при проверке желательно проводить измерения в нормальных условиях и учитывать, что сильные отклонения температуры могут исказить результаты.
Как с помощью мультиметра проверить диод Шоттки на исправность?
Для проверки диода Шоттки мультиметром нужно перевести прибор в режим проверки диодов (или сопротивления). Затем измерить напряжение прямого и обратного включения. При прямом включении на экране обычно отображается падение напряжения около 0,2–0,3 В, что характерно для диода Шоттки. Если мультиметр показывает слишком низкое или нулевое значение, это может означать короткое замыкание. При обратном включении мультиметр не должен показывать проводимость — обычно значение на экране будет очень высоким или «обрыв». Если же в обратном направлении мультиметр показывает проводимость, диод неисправен.
Почему диод Шоттки при проверке показывает низкое прямое напряжение, и как это влияет на работу устройства?
Диоды Шоттки имеют низкое прямое падение напряжения (примерно 0,2–0,3 В), что отличает их от обычных кремниевых диодов с падением около 0,7 В. Это свойство позволяет снизить потери энергии и улучшить быстродействие цепи, особенно в блоках питания и высокочастотных устройствах. Если при проверке мультиметр фиксирует значение в этом диапазоне, значит диод работает нормально. Если же значение существенно отличается, это может свидетельствовать о повреждении структуры диода, что приведет к повышенному нагреву и снижению эффективности устройства.
