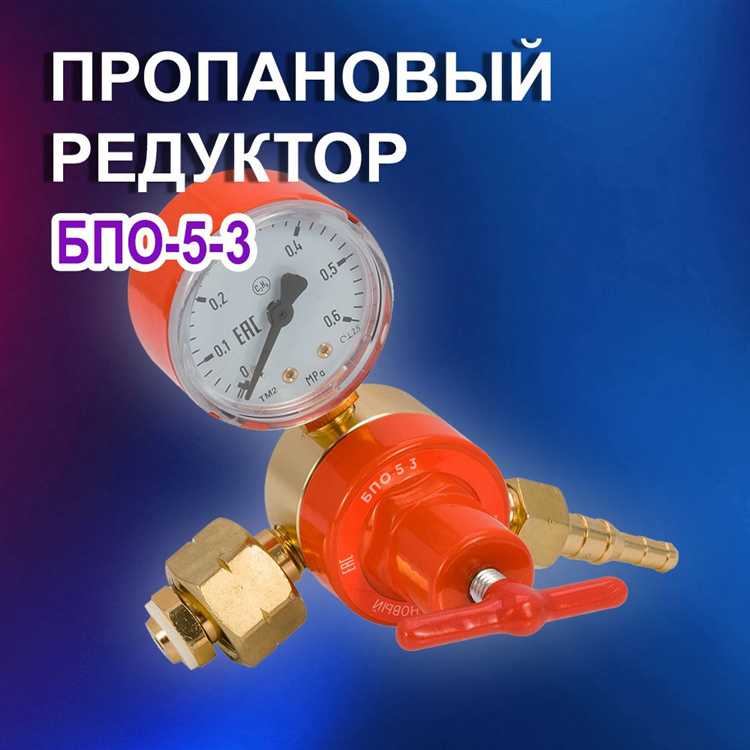

Редуктор пропановый что это такое

Пропановый редуктор – это устройство, предназначенное для снижения давления сжиженного пропана из баллона до безопасного и стабильного уровня, необходимого для корректной работы газового оборудования. Важнейшая функция редуктора – обеспечение постоянного давления, независимо от объема оставшегося газа в баллоне или изменения внешних условий.

Редукторы подразделяются на двухступенчатые и одноступенчатые. Двухступенчатые обеспечивают более точную стабилизацию давления, что критично для техники с чувствительными газовыми горелками. Одноступенчатые обычно используются в бытовых условиях, где допустимы небольшие колебания давления.

В основе работы лежит принцип обратной связи: клапан регулирует поток газа, реагируя на изменение давления на выходе. В корпусе редуктора установлен мембранный элемент, который при росте давления перекрывает подачу газа. Это предотвращает аварийное повышение давления в системе.

При выборе редуктора важно учитывать максимальное рабочее давление баллона, пропускную способность и тип подключения к оборудованию. Неправильно подобранный редуктор может привести к нестабильной работе газовой системы или повреждению оборудования.

Конструкция и основные компоненты пропанового редуктора

• Корпус редуктора – герметичная камера, изготовленная из алюминия или сплава цинка, устойчивая к коррозии и перепадам температур. Внутри корпуса расположены все рабочие механизмы.
• Клапан впуска газа – электромагнитное или механическое устройство, регулирующее подачу пропана в редуктор. Он предотвращает утечку газа при выключенном двигателе.
• Испарительная камера – зона, в которой жидкий пропан переходит в газообразное состояние. Для эффективного испарения используется тепло охлаждающей жидкости двигателя, циркулирующей через встроенные каналы.
• Мембранный механизм – чувствительный элемент, реагирующий на изменение давления. Мембрана управляет работой редукционного клапана, стабилизируя давление газа на выходе.
• Редукционный клапан – регулирует выходное давление газа. Его настройка критична: недостаточное давление приведёт к перебоям в работе двигателя, чрезмерное – к перерасходу топлива и риску детонации.
• Камера регулировки – второй контур стабилизации, обеспечивающий дополнительную точность подачи газа при переменных нагрузках.
• Фильтрующий элемент – защищает механизм от загрязнений, поступающих с газом. Регулярная замена фильтра необходима каждые 10–15 тыс. км пробега.
• Патрубки подключения – предназначены для подвода охлаждающей жидкости, подачи пропана и выхода испарённого газа. Их герметичность необходимо проверять при каждом ТО.

Корректная сборка и техническое состояние каждого компонента напрямую влияет на стабильность и безопасность работы редуктора. Рекомендуется использовать оригинальные комплектующие и соблюдать регламент обслуживания, установленный производителем оборудования.

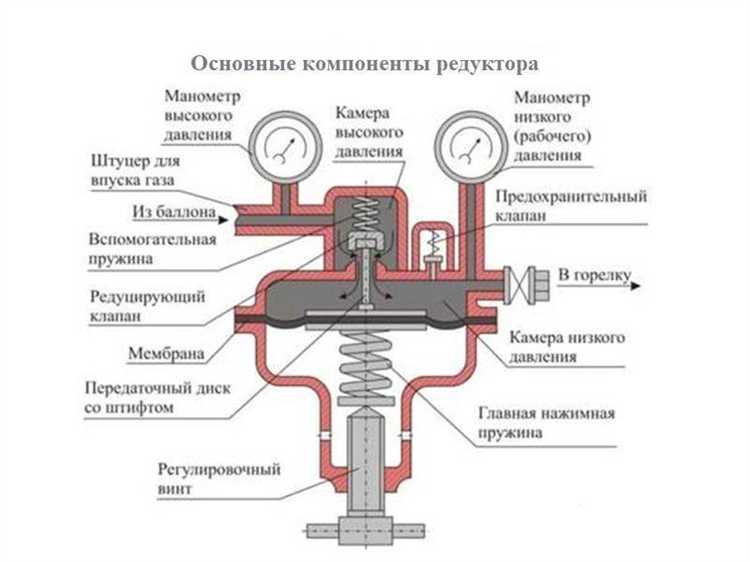

Принцип регулирования давления в пропановом редукторе

Пропановый редуктор регулирует давление газа за счёт взаимодействия мембраны, пружины и клапанного механизма. Входное давление в баллоне может достигать 16 атмосфер, тогда как на выходе требуется стабильное давление в пределах 0,3–1,5 атм в зависимости от потребителя. Редуктор снижает давление и поддерживает его постоянным даже при изменении объёма расхода газа.

Когда газ поступает в редуктор, он давит на мембрану, соединённую с регулирующим клапаном. Противодействие создаёт предварительно настроенная пружина. При превышении установленного давления мембрана сдвигается и частично перекрывает подачу газа через клапан. Если давление снижается, мембрана возвращается в исходное положение, увеличивая поток. Таким образом обеспечивается автоматическая стабилизация давления.

Для корректной работы важно не повреждать мембрану и не допускать засорения клапана. Также необходимо регулярно проверять уплотнители, так как даже незначительная утечка приводит к нарушению баланса давления. Рекомендуется производить техническое обслуживание не реже одного раза в год, особенно при интенсивной эксплуатации оборудования.

Виды пропановых редукторов и их области применения

Редукторы пропана классифицируются по числу ступеней, способу регулировки давления и типу использования. Одноступенчатые модели применяются в бытовых системах с постоянным расходом газа, например, для плит и обогревателей. Они просты по конструкции, но не компенсируют перепады давления в баллоне при понижении температуры или уменьшении объема газа.

Двухступенчатые редукторы предназначены для оборудования с чувствительными газовыми системами: автономное отопление, теплогенераторы, котлы. Первая ступень снижает давление до промежуточного уровня, вторая стабилизирует его на выходе. Это обеспечивает стабильную подачу при колебаниях входного давления.

Регулируемые редукторы востребованы в мастерских, при пайке и резке металлов, где требуется точная настройка давления. Они снабжены винтовыми регуляторами и манометрами, позволяют задавать давление вручную под конкретную задачу.

Нерегулируемые редукторы фиксированного давления используются в мобильных установках: туристических горелках, уличных обогревателях, автодомах. Основное требование – надёжность при минимальном обслуживании.

Автомобильные пропановые редукторы (ГБО) функционируют в сложных условиях: переменные нагрузки, температурные перепады, вибрации. Они не только снижают давление, но и испаряют жидкий газ, превращая его в паровую фазу. Используются в системах ГБО 2–4 поколения, каждый тип соответствует определённому уровню впрыска топлива и управлению подачей газа.

Правила подключения пропанового редуктора к баллону

Перед подключением редуктора убедитесь, что вентиль баллона закрыт, а сам баллон стабильно установлен в вертикальном положении. Используйте только редукторы, соответствующие типу баллона (тип соединения G.12 или G.5) и рассчитанные на рабочее давление до 16 бар.

Ниппель редуктора должен быть чистым, без повреждений резьбы или прокладки. Плотность соединения обеспечивается уплотнительной шайбой – металлическую прокладку нельзя заменять резиновой. Используйте только заводские элементы.

Присоедините редуктор вручную до упора, затем аккуратно затяните ключом – не превышайте усилие, достаточное для герметичности. Излишняя затяжка может повредить уплотнение и корпус редуктора.

После подключения откройте вентиль баллона на четверть оборота и проверьте герметичность соединения мыльным раствором. Появление пузырей указывает на утечку – в этом случае немедленно закройте вентиль, отсоедините редуктор и проверьте уплотнение.

Запрещено использовать герметики, ленты ФУМ или нестандартные прокладки. Также недопустимо подключение при наличии трещин, коррозии или других повреждений на баллоне и редукторе.

Проверка и настройка рабочего давления редуктора

Рабочее давление пропанового редуктора напрямую влияет на стабильность подачи газа и безопасность системы. Для большинства бытовых редукторов оно составляет 29–30 мбар, но точное значение необходимо уточнять в технической документации конкретной модели.

• Перед началом проверки перекрыть вентиль баллона и дождаться полного затухания пламени на потребителе.
• Подключить манометр к выходу редуктора. Использовать прибор с диапазоном до 100 мбар и точностью не ниже 1 мбар.
• Открыть вентиль баллона. Давление на манометре должно стабилизироваться в течение 5–10 секунд.
• Если показания выше или ниже нормы более чем на 2 мбар, требуется регулировка.

Настройка производится с помощью регулировочного винта, расположенного на корпусе редуктора:

1. Открутить защитный колпачок (если предусмотрен).
2. Поворачивать винт по часовой стрелке для повышения давления или против – для снижения.
3. После каждого поворота проверять показания манометра. Регулировку проводить поэтапно, с шагом не более 0,5 оборота.
4. После достижения требуемого давления зафиксировать винт и вернуть защитный колпачок на место.

По завершении настройки обязательно провести проверку герметичности соединений с мыльным раствором. Пузырьки указывают на утечку, которую необходимо устранить до ввода оборудования в эксплуатацию.

Обслуживание и замена мембраны в пропановом редукторе

Мембрана в пропановом редукторе отвечает за поддержание стабильного давления газа на выходе. Ее износ напрямую влияет на работу двигателя или оборудования. Замена требуется при потере эластичности, наличии трещин, деформации или признаках разгерметизации.

Периодичность обслуживания зависит от условий эксплуатации и качества топлива. При использовании бытового баллонного газа проверку мембраны следует проводить каждые 10–12 месяцев. При работе на сжиженном газе в автомобилях – каждые 20–25 тысяч километров пробега.

Признаки неисправности: нестабильное давление, хлопки при запуске, запах газа, повышенный расход топлива, затруднённый пуск в холодное время года. Любой из этих симптомов может указывать на повреждение мембраны или засоренность внутренних каналов редуктора.

Этапы замены мембраны:

1. Перекрыть подачу газа и сбросить остаточное давление, открутив сливной винт или запустив двигатель до остановки.

2. Снять редуктор, очистить его внешнюю поверхность от загрязнений.

3. Разобрать корпус, равномерно ослабляя винты по диагонали. Извлечь изношенную мембрану, осмотреть корпус на наличие следов коррозии и деформации.

4. Установить новую мембрану, точно совместив все направляющие. Не использовать герметики или смазки, не предусмотренные производителем.

5. Собрать редуктор, затягивая винты крест-накрест с одинаковым усилием. Проверить герметичность соединений мыльным раствором после установки.

Рекомендации: использовать только оригинальные ремкомплекты, избегать повторной установки старой прокладки, не допускать попадания масла на резиновые элементы. После замены провести настройку давления согласно параметрам, указанным в техническом паспорте редуктора.

Причины и способы устранения утечек в пропановом редукторе

Утечки газа в пропановом редукторе чаще всего возникают из-за износа уплотнительных элементов, механических повреждений корпуса или резьбовых соединений, а также из-за неправильной установки. Наиболее уязвимые зоны – соединения шлангов, штуцеров и корпусные швы.

Повреждение мембраны внутри редуктора приводит к неконтролируемому выходу газа через дренажные отверстия. В таком случае редуктор подлежит полной разборке и замене мембраны. Эксплуатация с повреждённой мембраной опасна и может привести к возгоранию.

Если утечка происходит на резьбовом соединении, необходимо разобрать узел, очистить резьбу от старого герметика, нанести уплотнительную пасту на основе ПТФЭ и затянуть соединение с контролем момента. Использование ленты ФУМ возможно, но менее надёжно при вибрационных нагрузках.

При обнаружении трещин в корпусе редуктора, эксплуатация должна быть немедленно прекращена. Корпус не подлежит ремонту – требуется замена всего устройства. Игнорирование трещин может привести к катастрофическим утечкам.

Регулярная проверка герметичности проводится с помощью мыльного раствора: при нанесении на подозрительные участки появление пузырей указывает на утечку. Газоанализаторы обеспечивают более точную диагностику, особенно в труднодоступных местах.

Установка редуктора должна выполняться с использованием соответствующих инструментов и в соответствии с регламентом производителя. Часто утечки возникают из-за перетяжки крепежа или неправильной ориентации редуктора.

Рекомендуется проводить профилактический осмотр каждые 6 месяцев, а при интенсивной эксплуатации – ежеквартально. При любом подозрении на утечку – немедленно перекрыть баллон, проветрить помещение и устранить неисправность до повторного включения.

Безопасные методы хранения и эксплуатации пропанового редуктора

Редуктор необходимо хранить в сухом помещении с температурой от -20 до +40 °C. Влажность не должна превышать 80% при 25 °C, чтобы избежать коррозии металлических компонентов. Хранение рядом с источниками тепла, открытым огнём или в условиях прямого солнечного света недопустимо.

Перед установкой проверяйте герметичность соединений с помощью мыльного раствора. Запрещается использовать открытое пламя для поиска утечек. Утечку следует устранять до начала эксплуатации. Редуктор подключается исключительно к баллону, соответствующему требованиям ГОСТ и оснащённому предохранительным клапаном.

Во время работы следите за отсутствием вибраций и механических нагрузок на корпус редуктора. При любом механическом повреждении устройство подлежит немедленной замене. Не допускается самостоятельная разборка редуктора – это может нарушить заводскую калибровку давления.

После каждого использования перекрывайте вентиль баллона. Оставление редуктора под давлением без необходимости ускоряет износ внутренних мембран. Периодически, не реже одного раза в год, проверяйте состояние редуктора в сертифицированной мастерской.

При транспортировке отсоединяйте редуктор от баллона. Упаковывайте его в ударопрочный чехол с фиксирующими элементами. Перевозка в салоне автомобиля допускается только при наличии вентиляции и с закрытым вентилем баллона.

Вопрос-ответ:

Зачем вообще нужен пропановый редуктор в газовой системе?

Пропановый редуктор необходим для понижения давления газа, выходящего из баллона, до безопасного и стабильного уровня, подходящего для работы газового оборудования. Без редуктора давление газа слишком высоко и может повредить приборы или привести к утечке. Кроме того, редуктор поддерживает постоянное давление на выходе, независимо от того, как быстро расходуется газ в баллоне.

Как устроен пропановый редуктор внутри?

Внутри редуктора находится мембрана, пружина и клапанный механизм. Газ под давлением поступает в камеру, где мембрана регулирует подачу через клапан, открываясь и закрываясь в зависимости от давления на выходе. Пружина помогает удерживать баланс, обеспечивая постоянное давление при различных условиях эксплуатации. Корпус редуктора обычно металлический, чтобы выдерживать нагрузку и температурные изменения.

Может ли редуктор выйти из строя, и как это понять?

Да, редуктор со временем может износиться. Основные признаки неисправности — нестабильное давление на выходе, запах газа, шум внутри устройства, либо полное отсутствие подачи газа. В таких случаях эксплуатацию продолжать нельзя. Нужно прекратить подачу газа и заменить редуктор или показать его специалисту.

Есть ли разница между редукторами для бытового и промышленного использования?

Да, разница есть. Бытовые редукторы, как правило, рассчитаны на работу с меньшим давлением и объемом газа. Они проще устроены и меньше по размеру. Промышленные модели могут выдерживать высокое давление, у них часто есть возможность регулировки выходного давления, а также дополнительные системы защиты. Выбор зависит от того, какое оборудование будет подключено.

Нужно ли обслуживать пропановый редуктор или он просто работает сам по себе?

Хотя редуктор не требует сложного обслуживания, периодически его стоит осматривать. Нужно проверять герметичность соединений, отсутствие коррозии, чистоту отверстий и состояние уплотнителей. Если есть следы износа или утечки, лучше заменить устройство. Это вопрос безопасности, особенно при постоянной работе оборудования на газу.
