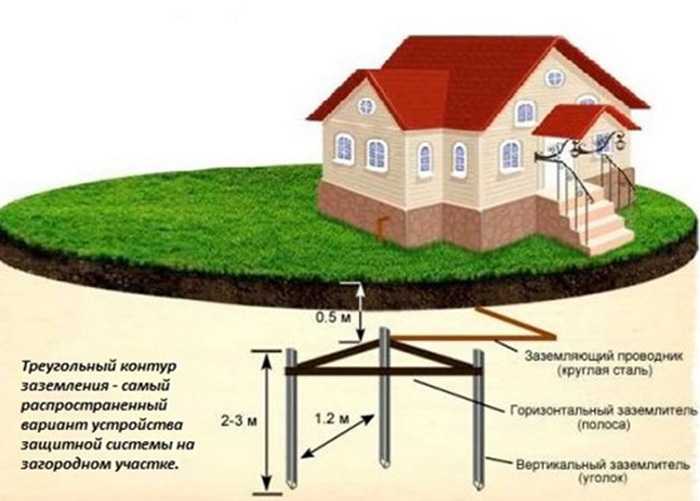

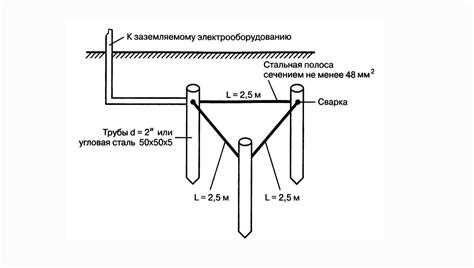

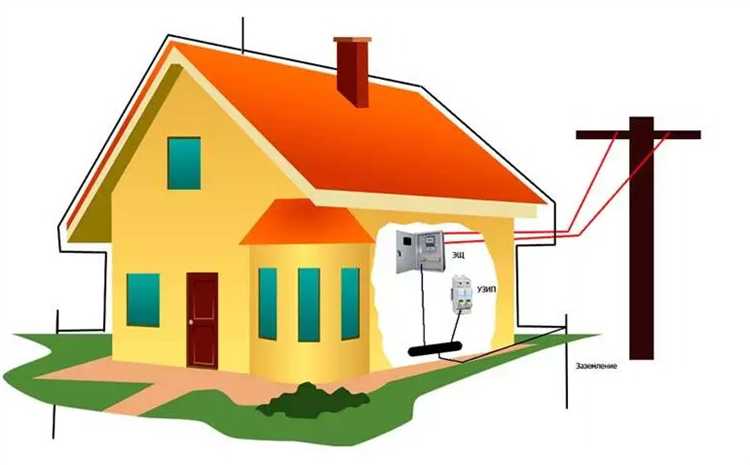

Начните с оценки состояния заземляющего устройства: проверьте целостность электродов, соответствие расстояния между ними нормативу (не менее 2 м) и отсутствие коррозии. Подготовьте мультиметр, заземлитель сопротивления которого должен показывать значение менее 10 Ом для адекватной проводимости.
Используйте метод импульсного контроля, закрепив тестовые клеммы в точках подключения электропроводки и анализируя стабильность показаний при воздействии внешних помех. При обнаружении отклонений в пределах 20% от нормы, обратитесь к дополнительным измерениям с разными заземляющими точками.
Проверьте соединение заземляющего контура с распределительным щитом и вводным электросчетчиком: все крепежные элементы должны быть закреплены без люфта. Если измерения демонстрируют нестабильность, замените соединительные элементы и при необходимости установите дополнительные заземлители для снижения сопротивления.
Как определить наличие заземления в розетках
Проверка заземления в розетке возможна несколькими способами. Для этого потребуется мультиметр или индикаторная отвертка. Желательно отключить питание при установке контактов, затем включить его для измерений.
- Подключите мультиметр в режим измерения переменного напряжения (AC) до 250 В.
- Вставьте один щуп в левое отверстие розетки (фаза), второй – в правое (ноль). Напряжение должно быть около 220 В.
- Один щуп оставьте в фазе, второй вставьте в контакт заземления (верхняя или нижняя клемма). Если между ними есть заземление, мультиметр покажет напряжение близкое к 220 В. Если напряжение отсутствует или ниже 90 В – заземление отсутствует или неисправно.
- Повторите проверку между нулем и заземлением. Здесь должно быть не более 5 В. Более высокое значение указывает на плохой контакт или отсутствие заземления.
Дополнительно можно использовать индикаторную отвертку:
- Коснитесь жалом фазы – индикатор загорится.
- Коснитесь контакта заземления – если индикатор тоже светится, заземление подключено неправильно (есть потенциал).
Если розетка старая или проводка не позволяет точно оценить наличие заземления, рекомендуется вскрыть распределительную коробку и убедиться в наличии отдельного заземляющего проводника (обычно жёлто-зелёного).
Проверка целостности контура заземления визуальным осмотром

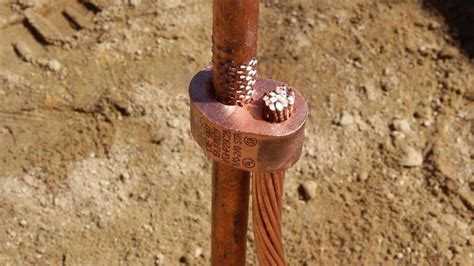

На открытом участке заземляющего контура проверяют состояние вертикальных и горизонтальных электродов. Поверхность должна быть без растрескиваний, расслоений, следов перегрева. При наличии болтовых соединений – проверяют плотность затяжки, отсутствие ржавчины, целостность шайб и гроверов.
Особое внимание уделяется местам соприкосновения элементов с почвой. В этих точках чаще всего наблюдаются признаки коррозии. При наличии защитного покрытия (битум, краска) – оценивают его состояние: трещины, отслоения, сколы свидетельствуют о необходимости восстановления.
Если в контуре используются оцинкованные элементы, проверяют наличие цинкового слоя. Потемнение или образование белого налёта указывает на активное окисление, что снижает проводимость. При сильном повреждении – заменяют участок.

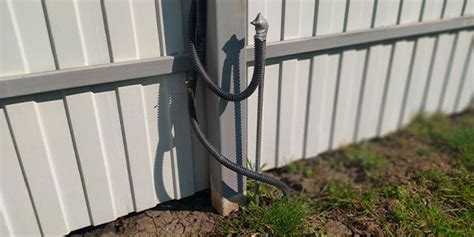

Дополнительно проверяют целостность участка между контуром и вводом в дом: отсутствие механических повреждений, перегибов, обрывов, следов нагрева. При наличии переходных муфт – оценивают герметичность и прочность крепления.
Измерение сопротивления заземления мультиметром
Бытовой мультиметр не подходит для точного измерения сопротивления заземляющего контура. Однако его можно использовать для предварительной проверки наличия контакта между элементами заземления и нулевым проводом в системе TN-C или TN-C-S.
- Установите мультиметр в режим измерения сопротивления (омметр).
- Отключите питание в доме, чтобы избежать повреждения прибора и ошибки измерений.
- Подключите один щуп к заземляющему проводнику в розетке или на шине заземления, второй – к известному заземлённому элементу (металлический прут, забитый в землю, заземляющий электрод).
- Значение до 1–2 Ом говорит о хорошем контакте. Больше 10 Ом – контакт ненадёжный или отсутствует.
При наличии доступа к металлическому корпусу электрощита или к заземляющему проводнику на вводе, можно проверить сопротивление между ним и розеткой в доме. Разница в показаниях по разным точкам указывает на возможные проблемы с соединениями.
Для более точного результата рекомендуется использовать мегаомметр или специализированный прибор типа M416 или ЭС0212, так как мультиметр не позволяет измерить сопротивление растекания тока в грунт.
Использование контрольной лампы для быстрой проверки
Контрольная лампа – простой инструмент для предварительной оценки состояния заземления. Подходит только для сетей с напряжением 220 В и при наличии нейтрали. Использовать можно как самодельную лампу (патрон, провод, лампа накаливания 15–60 Вт), так и заводскую индикаторную отвертку с неоновой лампочкой, но второй вариант менее надёжен.
Порядок действий:
- Подключите один контакт лампы к фазному проводу (L), второй – к заземляющему контуру (или к «земле» в розетке).
- Если лампа загорается ярко – контакт с землёй есть. Тусклое свечение или его отсутствие указывает на обрыв или высокий переходный контакт.
- Для уверенности проверьте лампу, замкнув её между фазой и нулём. Яркое свечение подтвердит работоспособность устройства.
Важно: при касании лампой земли исключите контакт с телом – напряжение может быть опасным. Используйте перчатки и диэлектрическую рукоятку. Не проверяйте контур в мокрую погоду. Контрольная лампа не заменяет измерение сопротивления заземления, но позволяет выявить отсутствие соединения с землёй.
Как найти и проверить заземляющий провод в распределительной коробке
Перед началом работ отключите электричество на вводном автомате. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
Снимите крышку распределительной коробки. Внутри вы увидите несколько проводов, обычно это фаза (чаще всего коричневый или чёрный), ноль (синий) и заземление (жёлто-зелёный).
Если маркировка отсутствует, заземляющий провод можно определить по соединению: он должен быть объединён с аналогичными жёлто-зелёными проводами от других кабелей или подключён к отдельной клемме, прикреплённой к корпусу коробки или металлическому основанию.
Для проверки используйте мультиметр в режиме прозвонки или измерения сопротивления. Один щуп – на предполагаемый заземляющий провод, второй – на открытый металлический элемент, заведомо заземлённый (например, корпус распределительного щита или розетки с заведомо исправным заземлением).
При прозвонке должен быть слышен звуковой сигнал. При измерении сопротивления – значение не более нескольких Ом. Если сопротивление высокое или отсутствует контакт, заземляющий провод неисправен или не подключён.
После проверки обязательно закрепите провода в клеммах, исключив ослабленные соединения. Закройте коробку, включите электричество и повторно проверьте работоспособность всех заземлённых розеток.
Проверка соединений заземления в щитке
Откройте электрощиток и отключите питание перед проверкой. Осмотрите все контакты заземляющих проводов на предмет коррозии, окисления и ослабления крепежа. Все соединения должны быть плотно затянуты, без люфтов. Особое внимание уделите болтам и винтам, фиксирующим заземляющий проводник к шине заземления.
Проверьте целостность изоляции на участке проводов от вводного заземляющего кабеля до шинки. Повреждения изоляции могут привести к утечкам тока и неверной работе защитных устройств. Для измерения сопротивления контактов используйте мультиметр в режиме омметра: сопротивление между заземляющей шиной и проводами не должно превышать 0,1 Ом.
Если в щитке установлены клеммные колодки или разъемы, убедитесь, что они соответствуют нормам и рассчитаны на номинальный ток сети. Используйте пассатижи или специализированные инструменты для повторного закрепления контактов, если заметны следы окисления или ослабления.
После проверки всех соединений проведите визуальный осмотр заземляющей шины на наличие трещин и следов перегрева. В случае повреждений замените шину на новую, выполненную из меди или оцинкованной стали, в соответствии с ГОСТ.
Подключите питание и проверьте работу УЗО или автоматов с функцией контроля заземления. При подозрении на дефекты соединений замеры сопротивления повторите с отключёнными нагрузками для исключения влияния оборудования.
Тестирование системы заземления после ремонта или замены оборудования
После проведения ремонта или установки нового электрического оборудования важно проверить исправность системы заземления. Необходимо убедиться, что сопротивление заземлителя соответствует нормативам – не превышает 4 Ом для частного дома с TN-C-S или TN-S системой.
Последовательность проверки: сначала отключите питание и визуально осмотрите заземляющий контур на наличие повреждений и коррозии. Затем измерьте сопротивление заземления с помощью мегомметра или специализированного тестера заземления, используя метод трёх электродов (метод «земля–зонд–ток»).
Особое внимание уделите контактам соединений и зажимам: они должны быть плотными, без следов окисления. Если замена или ремонт коснулись распределительного щита, проверьте целостность заземляющего проводника и надёжность его крепления.

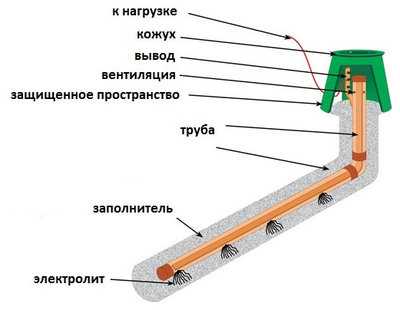

Результаты измерений сравнивают с требованиями ПУЭ и ГОСТ Р 50571.5-94. Если сопротивление выше нормы, необходимо улучшить заземлитель: увеличить площадь контакта с грунтом, добавить дополнительные электроды или использовать специальные химические составы для снижения сопротивления.
Тестирование повторяют после устранения выявленных недостатков. Правильная проверка гарантирует безопасность эксплуатации и защиту от поражения электрическим током.
Опасные ошибки при самостоятельной проверке заземления
Неправильное подключение измерительных приборов к электрической системе может привести к серьезному удару током. Перед проверкой обязательно отключите питание на вводном автомате.
Использование обычного мультиметра без функции измерения сопротивления заземления не даст точных данных. Для контроля нужны специализированные приборы – мегаомметр или тестер заземления с трехточечным методом.
Игнорирование условий влажности и состояния почвы вокруг заземлителя снижает достоверность измерений. Лучшее время для проверки – после дождя или полива, когда грунт проводит ток лучше.
Подключение контрольных проводников слишком близко друг к другу нарушает методику замера и даёт заниженные значения сопротивления.
Самовольное вмешательство в щиток с электрическими соединениями без навыков и инструментов увеличивает риск короткого замыкания и пожара.
Пренебрежение измерением сопротивления петли фаза-ноль вместе с проверкой заземления может скрыть проблемы с защитой от токов утечки.
Вопрос-ответ:
Как проверить качество заземления в частном доме самостоятельно?
Для проверки заземления потребуется мультиметр или тестер с функцией измерения сопротивления. Сначала отключите электроэнергию, затем найдите заземляющий провод и измерьте сопротивление между ним и землей, используя металлический стержень или другую металлическую конструкцию, глубоко вкопанную в грунт. Если сопротивление находится в пределах 4-10 Ом, заземление работает нормально. Если сопротивление значительно выше, стоит задуматься о доработке системы.
Какие инструменты нужны для самостоятельной проверки заземления?
Главный инструмент — мультиметр с возможностью измерения сопротивления. Также понадобится металлический стержень длиной около одного метра для создания дополнительного контакта с землей. Иногда удобно использовать отвёртку-индикатор или специализированный тестер заземления. Важно иметь защитные перчатки и соблюдать меры безопасности при работе с электричеством.
Почему важно проверять состояние заземления в частном доме?
Заземление защищает от поражения электрическим током при замыкании или повреждении проводки. Если заземление не работает или сопротивление слишком высокое, это увеличивает риск удара током при прикосновении к корпусам бытовых приборов. Кроме того, исправное заземление помогает предотвратить повреждение техники и снижает вероятность пожара из-за электрических неисправностей.
Как часто следует проводить проверку заземления в частном доме?
Проверять систему рекомендуется минимум раз в год, особенно перед холодным сезоном, когда возрастает нагрузка на электросеть. Также стоит проводить проверку после любых изменений в электропроводке или при обнаружении признаков неисправности — например, искрения, запаха гари или срабатывания автоматов. Регулярная диагностика поможет избежать проблем с безопасностью и сохранить оборудование.
Можно ли улучшить заземление в доме своими силами, если оно оказалось плохим?
Да, улучшение возможно. Чаще всего достаточно добавить дополнительные заземляющие электроды — металлические стержни или пластины, вбитые или вкопанные глубже в землю. Их соединяют с основной заземляющей шиной с помощью медного провода. Важно проверить, чтобы место установки было влажным и не покрывалось толстым слоем изоляционного материала (например, асфальтом). В сложных случаях лучше проконсультироваться с электриком, но простые доработки при аккуратном подходе вполне выполнимы своими руками.
Как самостоятельно проверить исправность заземления в частном доме без специальных приборов?
Проверить наличие и работоспособность заземления можно с помощью мультиметра или тестера напряжения. Для этого нужно отключить электроэнергию в доме, затем измерить сопротивление между заземляющим проводом и металлическими элементами системы, например, трубами отопления или водоснабжения. Если сопротивление близко к нулю, заземление работает. Также можно проверить наличие напряжения между фазой и заземлением — если напряжение стабильное и отсутствуют скачки, система функционирует правильно. Важно соблюдать осторожность и соблюдать меры безопасности при работе с электричеством.
Какие признаки указывают на неисправность заземления в частном доме и как их выявить?
Неисправность заземления часто проявляется в нестабильной работе бытовых приборов, появлении слабых электрических разрядов при касании металлических частей техники или легкомощных ударах током. Еще один признак — частые срабатывания автоматов или УЗО. Чтобы обнаружить проблему, можно провести визуальный осмотр заземляющего контура: проверить целостность проводов, отсутствие коррозии и хорошее соединение с землей. Для точного определения состояния рекомендуется измерить сопротивление заземления, используя специализированный прибор или вызвать электрика, если есть сомнения в своих навыках.
