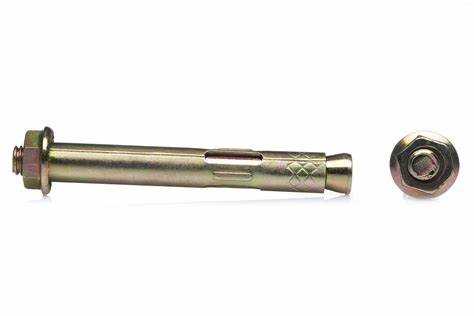

Как работает анкерный болт для бетона

Анкерный болт предназначен для создания надежного соединения с бетонной основой путем передачи нагрузки на несущие слои материала. Ключевой элемент конструкции – расширяющаяся часть, которая при затяжке болта входит в контакт с внутренними стенками отверстия, обеспечивая статическую и динамическую фиксацию.

В зависимости от типа анкера механизм работы может основываться на механическом расширении или химическом сцеплении. Механические анкеры, например клиновые, при затягивании смещают клин, создавая давление на бетон и увеличивая трение. Химические анкеры используют полимерные составы, затвердевающие внутри отверстия и заполняющие его микропоры.

Оптимальная глубина установки и диаметр отверстия критичны для распределения усилий и предотвращения разрушения бетонного массива. Установка с меньшей глубиной снижает несущую способность, а излишняя – может вызвать внутренние напряжения и трещины. Рекомендуется соблюдать рекомендации производителей по выбору размеров и силе затяжки для обеспечения долговечности и безопасности крепления.

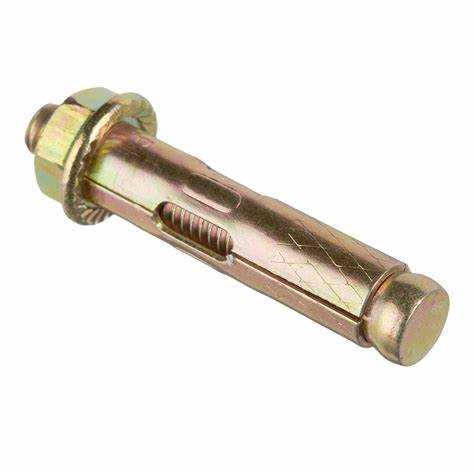

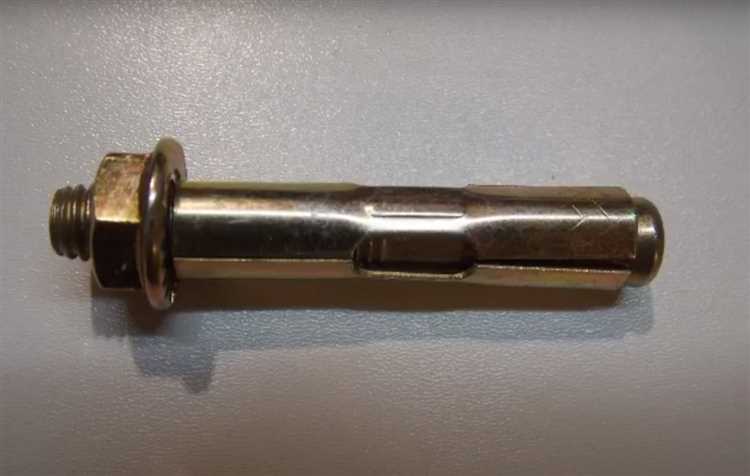

Конструкция анкерного болта и её роль в фиксации

Анкерный болт состоит из нескольких ключевых элементов, обеспечивающих надежное крепление в бетоне:

• Шпилька – металлический стержень с резьбой, обычно из углеродистой или нержавеющей стали, диаметром от 8 до 30 мм, предназначенный для передачи нагрузки.
• Анкерная часть – расширяющийся элемент (гильза, клин, конус), который при затягивании гайки расширяется и плотно фиксируется внутри просверленного отверстия.
• Гайка и шайба – обеспечивают возможность натяжения болта и равномерное распределение усилия по поверхности крепления.

Роль конструкции в фиксации обусловлена принципом расширения анкерной части при затягивании. В зависимости от типа анкера (например, клиновой, с гильзой или химический) достигается различный механизм сцепления с бетоном:

1. Механическое расширение: при вращении гайки анкерный элемент расширяется, увеличивая давление на стенки отверстия, что создает высокое трение и предотвращает вырыв.
2. Врезание: клинья или зубья анкерного элемента внедряются в структуру бетона, обеспечивая дополнительную фиксацию.
3. Химическая связь: для химических анкеров нагрузка передается за счет отверждения состава, заполняющего полость вокруг шпильки.

Конструкция анкерного болта влияет на следующие параметры фиксации:

• Максимальная несущая способность – зависит от диаметра шпильки и площади контакта анкерного элемента с бетоном.
• Глубина установки – критически важна для создания необходимого клина и предотвращения раскалывания бетона.
• Устойчивость к вибрациям и динамическим нагрузкам – обеспечивается за счет правильного подбора материала и типа расширения.

При выборе и монтаже анкерного болта необходимо учитывать:

— соответствие диаметра шпильки и диаметра отверстия с учетом допуска на расширение;

— глубину установки согласно техническим нормам (обычно не менее 8-12 диаметров шпильки);

— качество и состояние бетона, поскольку трещины снижают эффективность фиксации;

— необходимость использования дополнительных элементов (например, шайб с увеличенной площадью) для распределения нагрузки.

Механизм передачи нагрузки на бетон при установке болта

Анкерный болт передает нагрузку на бетон через комплексное взаимодействие элементов крепежа и структуры основания. Основные этапы передачи нагрузки включают:

1. Расширение анкера внутри отверстия – при затяжке гайки тело болта вызывает раскрытие расширительной части или клинового механизма, который плотно прижимается к стенкам сверленого отверстия.
2. Создание зоны сжатия бетона – давление расширителя на внутреннюю поверхность отверстия приводит к локальному сжатию бетона вокруг анкера. Это создает сопротивление смещению и вырыванию.
3. Передача нагрузки на бетонную структуру – сжатие распространяется на микротрещины и поры бетона, усиливая сцепление за счет трения и механической зацепки.
4. Распределение нагрузки по объему – форма и длина анкера обеспечивают передачу нагрузки не только в зоне расширения, но и через поверхность стержня на прилегающий бетон, снижая концентрацию напряжений.

Рекомендуется соблюдать следующие условия для максимальной эффективности передачи нагрузки:

• Диаметр и глубина сверления должны строго соответствовать технической документации анкера, чтобы избежать недостаточного или избыточного зазора.
• Чистка отверстия от пыли и мусора обязательна для обеспечения плотного контакта расширителя с бетоном.
• Затяжка гайки должна проводиться с усилием, достаточным для полного раскрытия расширительной части без деформации болта.
• Установка анкера должна учитывать класс бетона: для прочных марок достигается более равномерное распределение нагрузки.

Таким образом, ключ к надежной передаче нагрузки – качественный контакт расширителя с бетоном и правильный монтаж, минимизирующий концентрацию напряжений и риск разрушения основания.

Виды анкеров и их отличие по способу крепления

Анкеры для крепления в бетоне классифицируются по механизму взаимодействия с основанием: механические, химические и клеевые.

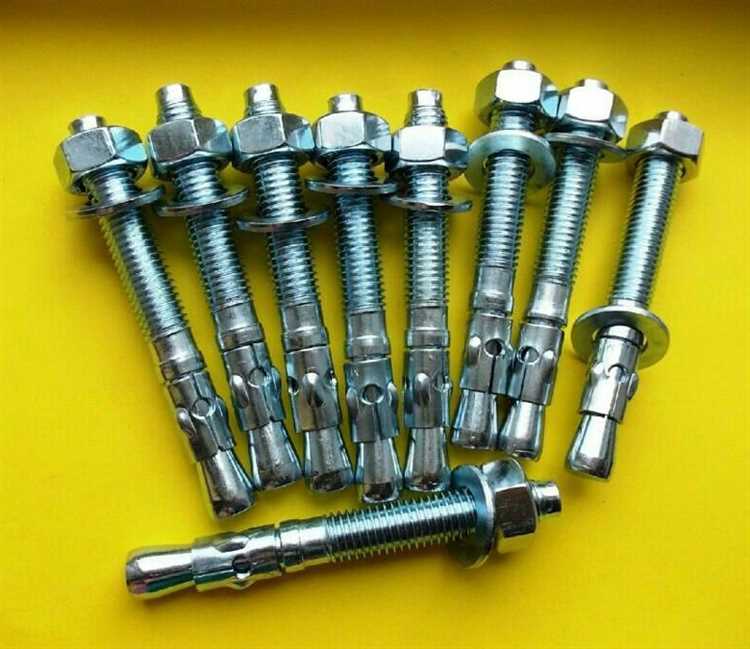

Механические анкеры фиксируются за счет распорного действия. При затягивании гайки конусный или клиновой элемент расширяет корпус анкера внутри просверленного отверстия, обеспечивая плотный контакт с бетоном. Такой способ подходит для нагрузок на срез и сжатие, но требует высокой прочности основания и точного диаметра отверстия.

Химические анкеры работают на основе химического закрепления. В отверстие вводится смола с отвердителем, которая заполняет все неровности и трещины. После полимеризации она образует монолит с бетоном и стержнем анкера, создавая прочное соединение. Такой метод обеспечивает высокую несущую способность и устойчивость к вибрациям, но требует тщательной очистки отверстия и времени для отверждения.

Клеевые анкеры используют специальные эпоксидные или полиуретановые составы. Принцип крепления схож с химическими, но составы отличаются по вязкости и адгезионным свойствам. Клеевые анкеры применимы при работе с трещиноватым бетоном, поскольку клей заполняет микропоры, снижая риск разрушения. Рекомендуются для тяжелых конструкций с динамическими нагрузками.

Выбор типа анкера зависит от условий эксплуатации: механические подходят для быстрого монтажа и прочных оснований, химические и клеевые – для повышенных требований к надежности и долговечности крепления. Важно учитывать диаметр и глубину анкера, а также класс бетона для обеспечения заданной несущей способности.

Подготовка отверстия в бетоне для установки анкерного болта

Отверстие для анкерного болта сверлится ударной или перфораторной дрелью с победитовым сверлом диаметром, точно соответствующим диаметру анкера. Диаметр сверла должен быть не менее 10 мм, а глубина – на 20–30 мм больше длины анкера, чтобы обеспечить достаточное пространство для вкручивания и возможного заполнения клеевыми составами.

Сверление выполняется строго перпендикулярно поверхности бетона, чтобы избежать перекоса анкера и потери несущей способности. Скорость вращения выбирается согласно характеристикам сверла и бетона: обычно 600–800 об/мин для предотвращения перегрева и разрушения отверстия.

После сверления отверстие необходимо тщательно очистить от пыли и остатков бетона. Для этого используется промышленный пылесос или продувка сжатым воздухом не менее трех циклов. Наличие мелкой пыли снижает адгезию анкера, что приводит к ослаблению крепления.

В случае влажного бетона или присутствия воды отверстие просушивается. Установка анкерного болта допускается только при сухой поверхности отверстия для исключения коррозии и ухудшения сцепления.

Для химических анкеров рекомендуется проверить плотность и однородность отверстия, избегая трещин и расслоений бетона. При выявлении дефектов необходимо увеличить глубину сверления или выбрать другое место крепления.

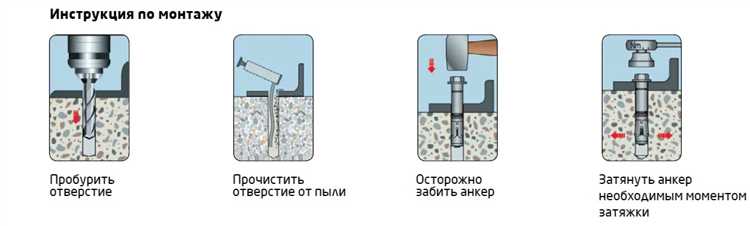

Технология монтажа анкерного болта в бетонное основание

Перед установкой анкерного болта необходимо тщательно очистить отверстие от пыли и остатков бетона с помощью пылесоса или продувки сжатым воздухом. Диаметр сверла должен соответствовать диаметру анкера, а глубина отверстия превышать длину болта на 20–30 мм для обеспечения надежного сцепления.

Сверление производится перфоратором с ударной функцией при низких оборотах для предотвращения перегрева и трещин в бетоне. После очистки отверстия рекомендуется проверить его состояние на наличие сколов и трещин, которые могут снизить несущую способность крепления.

Анкерный болт вставляется в отверстие до упора, при этом резьбовая часть должна оставаться снаружи для крепления конструкций. Для увеличения адгезии и равномерного распределения нагрузки на бетон поверхность болта и анкерного элемента следует покрыть специальным связующим или использовать болты с антикоррозионным покрытием.

Затяжка производится с помощью динамометрического ключа, с усилием, рекомендованным производителем анкера. Избыточное усилие приводит к повреждению бетона, недостаточное – к снижению несущей способности крепления. При монтаже в бетон высокой прочности (класс не ниже В30) допускается увеличение усилия на 10–15% с целью повышения фиксации.

Для анкеров химического типа перед установкой необходимо заполнить отверстие специализированным клеевым составом, после чего ввести болт с вращательным движением для равномерного распределения клея. Время выдержки перед нагрузкой зависит от температуры и типа химического состава и составляет от 30 минут до 24 часов.

Факторы, влияющие на надежность сцепления анкера с бетоном

Плотность и прочность бетона. Чем выше класс бетона (например, от В20 и выше), тем эффективнее передается нагрузка от анкера. Для бетонов с прочностью ниже В15 необходимо использовать анкеры с расширяющимся механизмом, иначе риск разрушения вокруг отверстия возрастает.

Глубина и диаметр сверления. Минимальная глубина анкера должна соответствовать рекомендациям производителя и учитывать марку бетона. Недостаточная глубина снижает несущую способность из-за уменьшения зоны сцепления. Диаметр сверла должен строго соответствовать диаметру анкера для предотвращения люфта и деформаций.

Качество обработки отверстия. Очистка от пыли и остатков бетона критична. Использование пылесоса или продувки сжатым воздухом перед установкой обеспечивает максимальный контакт анкера с бетоном, исключая пустоты и снижая вероятность срыва.

Температурные условия монтажа. При отрицательных температурах бетон становится хрупким, а клеевые анкеры требуют специальных морозостойких составов. Высокие температуры (выше +40°C) влияют на свойства затвердения клея и могут ослабить сцепление.

Вибрации и динамические нагрузки. Для зон с постоянными вибрациями или циклическими нагрузками необходимы анкеры с повышенной усталостной прочностью и, при необходимости, с дополнительным механическим закреплением.

Влажность и агрессивность среды. Влага способствует коррозии металлических частей анкера, что снижает долговечность. Для таких условий рекомендуется использовать анкерные болты из нержавеющей стали или с антикоррозионным покрытием.

Тип анкера и его конструкция. Выбор анкера должен соответствовать нагрузке и характеру бетона. Например, анкер с клиновым механизмом подходит для твердых бетонов, а химический – для трещиноватых или слабых оснований.

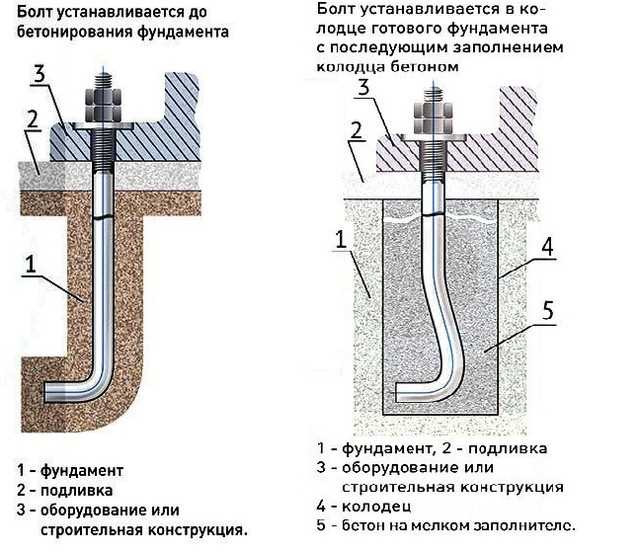

Расчет допустимой нагрузки на анкерный болт в зависимости от условий

Формула расчета несущей способности: R = k × f_c × A_эфф, где R – расчетная нагрузка, k – коэффициент условий работы (обычно от 0,6 до 1,0), f_c – расчетное сопротивление бетона, A_эфф – эффективная площадь анкеровки.

Для бетона класса В25 расчетное сопротивление f_c принимается около 13 МПа. Коэффициент k корректируется с учётом влажности, температуры и наличия трещин в бетоне. В трещиноватом бетоне k снижают до 0,6–0,7, в нормальных условиях – около 0,9.

Глубина анкеровки должна быть не менее 8–10 диаметров болта для обеспечения устойчивости. Эффективная площадь определяется как площадь поверхности контакта болта с бетоном, участвующая в передаче нагрузки.

При расчетах учитывают нагрузку не только на выдергивание, но и на срез, особенно если анкер подвергается комбинированным воздействиям. В таких случаях допустимая нагрузка рассчитывается по формуле:

R_доп = min(R_{выдергивания}, R_среза).

Рекомендуется вводить запас прочности не менее 1,5 для учёта динамических и непредвиденных нагрузок.

Для точного расчета следует использовать техническую документацию производителя анкерных болтов и СНиП, учитывающие специфику материалов и условий монтажа.

Типичные ошибки при установке и способы их предотвращения

Ошибки при сверлении отверстия приводят к ухудшению фиксации. Если диаметр сверла больше рекомендованного, анкер не сможет надежно зафиксироваться, а при меньшем диаметре болт не войдет в отверстие или повредит бетон. Для стандартных анкерных болтов диаметр отверстия должен точно соответствовать технической документации, без допусков больше ±0,2 мм.

Недостаточная очистка отверстия от пыли и мусора снижает адгезию и фиксацию анкера. Для предотвращения используют продувку сжатым воздухом и механическую очистку щеткой, обязательно повторяя эти операции не менее двух раз после сверления.

Нарушение технологии затяжки болта – причина неполного раскрытия анкерного элемента. Затягивать болт нужно с моментом, указанным производителем, используя динамометрический ключ. Перетяжка вызывает повреждение бетонного основания, а недостаточная затяжка снижает прочность соединения.

Установка анкера в бетоне с трещинами или недостаточной прочностью снижает долговечность крепления. Перед монтажом важно проверить состояние бетона: толщина трещин не должна превышать 0,3 мм, а класс прочности бетона должен соответствовать нормативам для выбранного типа анкера.

Игнорирование времени высыхания бетона перед установкой увеличивает риск разрушения крепления. Для новых бетонных конструкций рекомендуют выдержку не менее 28 суток при стандартных условиях, чтобы бетон набрал проектную прочность.

Для предотвращения ошибок следует строго соблюдать инструкции производителя, использовать качественный инструмент и материалы, а также проводить контрольные замеры и проверки на каждом этапе монтажа.

Вопрос-ответ:

Как именно анкерный болт закрепляется в бетонной основе?

Анкерный болт состоит из металлического стержня с расширяющейся частью у основания. При закручивании гайки эта часть расширяется внутри отверстия, созданного в бетоне, создавая плотное сцепление с его стенками. За счёт этого обеспечивается прочное крепление, способное выдерживать значительные нагрузки.

Почему важно правильно подобрать диаметр и длину анкерного болта для бетонного основания?

Диаметр и длина анкера влияют на распределение нагрузки и глубину закрепления. Если болт слишком короткий, он не создаст необходимого сцепления внутри бетона, что может привести к разрушению крепления. Слишком длинный или толстый болт может повредить бетон или не войти в подготовленное отверстие. Подбор параметров осуществляется с учётом типа нагрузки и характеристик бетона.

Какие типы нагрузок выдерживает анкерный болт в бетоне и как он на них реагирует?

Анкерный болт рассчитан на восприятие различных нагрузок: растягивающих, сдвиговых и комбинированных. При растяжении расширяющаяся часть создает давление на бетон, что удерживает болт на месте. При сдвиге крепление сопротивляется смещению за счёт трения и жесткости посадочного места. Однако пределы нагрузки зависят от конкретной модели анкера и качества бетона.

Какие факторы влияют на надежность крепления анкерного болта в бетонной конструкции?

На прочность крепления влияют качество бетона, правильное сверление отверстия, соответствие диаметра анкера и отверстия, а также соблюдение технологии установки. Наличие трещин в бетоне или загрязнений в отверстии снижают сцепление. Важно использовать болты, предназначенные для данного типа работ и условий эксплуатации.

В каких случаях стоит применять анкерные болты с химическим закреплением, а не механические?

Химические анкеры рекомендуют использовать при работе с бетоном низкой прочности, когда механическое расширение не обеспечивает достаточного сцепления. Также химический состав помогает закреплять болты в местах с вибрациями или динамическими нагрузками, где классические анкеры могут ослабевать. Выбор зависит от условий эксплуатации и требований к прочности крепления.

Как именно анкерный болт удерживается в бетонной основе?

Анкерный болт крепится в бетоне за счет механического сцепления. При закручивании гайки или затяжке болта происходит расширение специальной части анкера, которая находится внутри просверленного отверстия в бетоне. Эта часть плотно прижимается к стенкам отверстия, создавая прочное крепление. Благодаря этому болт не вынимается и выдерживает значительные нагрузки.

Какие факторы влияют на надежность крепления анкерного болта в бетоне?

Надежность крепления зависит от нескольких факторов. В первую очередь важна правильная подготовка отверстия — его диаметр и глубина должны соответствовать размерам болта и инструкции производителя. Также играет роль качество бетона: чем выше плотность и прочность материала, тем лучше сцепление. Значение имеет и способ установки, например, своевременная очистка отверстия от пыли и мусора. Наконец, правильный выбор типа анкера с учетом нагрузки и условий эксплуатации существенно влияет на долговечность и безопасность крепления.
