Бойлер косвенного нагрева – это устройство, которое используется для нагрева воды с помощью энергии, выделяющейся при сжигании топлива в котле. В отличие от электрических водонагревателей, такие системы зависят от внешнего источника тепла, что позволяет значительно экономить электроэнергию. Работает бойлер косвенного нагрева по принципу теплообмена: теплоноситель, нагреваемый котлом, циркулирует через теплообменник бойлера, передавая своё тепло воде, которая в дальнейшем используется для бытовых нужд.
Основная особенность таких систем заключается в том, что вода в бойлере не нагревается напрямую, а посредством циркуляции жидкости, уже прогретой котлом. Это позволяет достичь высокой теплоотдачи, поскольку котлы обычно имеют больший КПД, чем электрические аналоги, и могут работать на различных источниках топлива, включая газ, жидкое топливо и твердое топливо.
Бойлеры косвенного нагрева обычно используются в отопительных системах, где основной задачей является не только отопление, но и горячее водоснабжение. Устройства бывают как встроенными в систему отопления, так и внешними, с подключением к котлу через контуры трубопроводов. Преимущество такого решения – это возможность независимой работы бойлера от электричества, что критично в случае перебоев с энергоснабжением.
При выборе бойлера косвенного нагрева важно учитывать мощность котла и его возможности по отоплению помещения. Чем выше температура теплоносителя, тем быстрее происходит процесс нагрева воды. Однако не стоит забывать, что перегрев теплоносителя может привести к снижению эффективности системы и увеличению износа котла.
Как устроен бойлер косвенного нагрева и его основные компоненты
Основные компоненты бойлера косвенного нагрева включают:
1. Теплообменник. Это центральная часть устройства, через которую проходит теплоноситель. Теплообменники бывают различных типов – спиральные, трубчатые, пластинчатые. Они обеспечивают эффективный обмен теплом между теплоносителем и водой в бойлере. Спиральные теплообменники чаще всего используются в бытовых моделях, так как они обладают высокой теплоотдачей и компактными размерами.
2. Корпус. Корпус бойлера служит для защиты внутренних компонентов и удержания температуры. Он выполнен из термостойких материалов и оснащен теплоизоляцией для минимизации потерь тепла. Толщина изоляции напрямую влияет на эффективность устройства и энергопотребление. Современные бойлеры имеют улучшенную изоляцию, что повышает их энергоэффективность.
3. Антикоррозийное покрытие. Внутренние стенки бойлера обычно покрыты специальным антикоррозийным слоем, чтобы продлить срок службы устройства. Это важно, так как влага и температура создают идеальные условия для коррозии металлических частей. Для защиты используется либо эмалевое покрытие, либо магниевый анод, который способствует пассивации металлических поверхностей.
4. Термостат. Управление температурой воды осуществляется с помощью встроенного термостата. Он регулирует процесс нагрева, включая котел, когда температура падает ниже заданного значения, и отключая его, когда температура достигает нужной отметки. Это помогает избежать перегрева и снижает расход энергии.
5. Вход и выход воды. Бойлер косвенного нагрева имеет два входных и два выходных соединения: одно для холодной воды, поступающей в устройство, другое – для горячей, которая подается в систему горячего водоснабжения. Эти соединения оснащены клапанами для регулировки и предотвращения обратного потока воды.
6. Клапан предохранителя. Этот компонент защищает систему от избыточного давления. В случае резкого нагрева воды или застоев в системе предохранительный клапан сбрасывает давление, предотвращая повреждения устройства. Он также служит для предотвращения возможных аварийных ситуаций.
Бойлер косвенного нагрева работает эффективно, если все компоненты правильно установлены и регулярно обслуживаются. Важно следить за состоянием теплообменника, чтобы избежать засоров и уменьшения теплоотдачи, а также регулярно проверять герметичность всех соединений. Такие меры помогут продлить срок службы устройства и повысить его энергоэффективность.

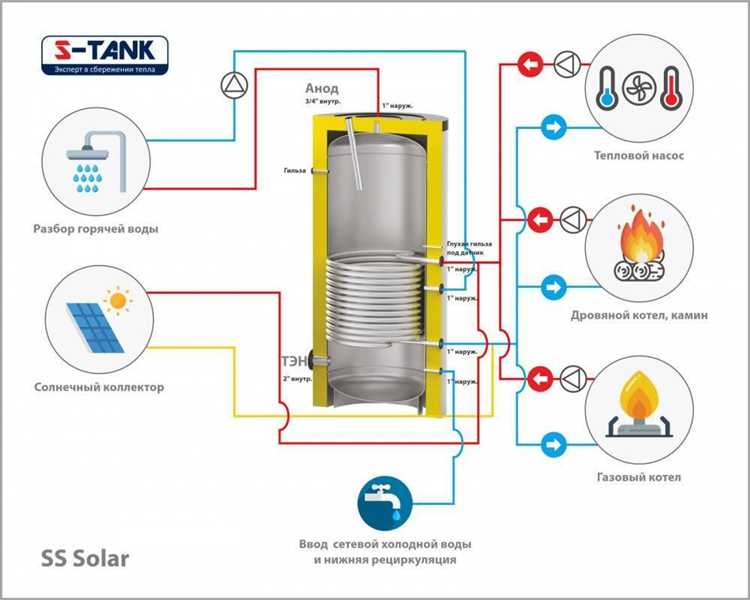

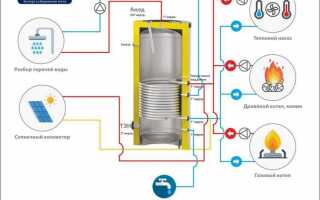

Принцип работы системы бойлера с котлом
Система бойлера с котлом представляет собой комбинированную установку, в которой котел выполняет роль основного источника тепла для нагрева воды, а бойлер – устройства для ее хранения и подачи в систему отопления или горячего водоснабжения. Такая система обеспечивает высокую эффективность и экономию энергии при обеспечении стабильного горячего водоснабжения.
Принцип работы системы состоит из двух основных компонентов:
- Котел – устройство, которое вырабатывает тепло, используя различные источники энергии: газ, уголь, электричество или жидкое топливо. Котел нагревает теплоноситель (обычно воду), который передается в бойлер или отопительную систему.
- Бойлер – резервуар для горячей воды, которая используется для нагрева помещений или подачи в систему горячего водоснабжения. Внутри бойлера может быть теплообменник, через который проходит горячая вода от котла, нагревая содержимое бойлера.
Основной принцип работы следующей: котел нагревает воду до заданной температуры и передает ее в бойлер. Внутри бойлера эта вода аккумулируется и поддерживается на нужном уровне температур. В зависимости от типа системы (с косвенным нагревом или прямым), вода либо непосредственно используется для подачи в систему, либо нагревает другой теплоноситель, который циркулирует в системе отопления.
Особенности работы таких систем:
- Котел всегда работает при оптимальной температуре, что обеспечивает высокую эффективность.
- Вода в бойлере поддерживается на стабильном уровне температуры, даже если котел временно отключается.
- Эта система идеально подходит для больших объектов, где требуется стабильное и долговременное горячее водоснабжение.
Процесс передачи тепла от котла к бойлеру происходит через теплообменник, в зависимости от модели котла, этот процесс может быть разных типов:
- Прямой нагрев – когда теплоноситель от котла поступает непосредственно в бойлер, нагревая воду внутри.
- Косвенный нагрев – когда теплоноситель котла проходит через теплообменник, и таким образом передает тепло воде в бойлере. Этот тип используется чаще всего для обеспечения большей безопасности и эффективности.
Правильный выбор котла и бойлера для системы зависит от нескольких факторов:
- Размер и потребности объекта – для малых помещений достаточно компактных котлов и бойлеров, для крупных объектов потребуется система с высоким тепловым потенциалом.
- Тип топлива, используемого в котле – газовый котел более экономичен, чем электрический, но требует подключения к газовой сети.
- Тип теплообменника – для повышения эффективности рекомендуется выбирать устройства с многоступенчатым теплообменом.
Преимущества системы бойлера с котлом включают не только высокую эффективность, но и возможность гибкой настройки работы устройства в зависимости от нужд пользователя. Особенно это важно в условиях переменчивого климата или различной интенсивности потребления горячей воды.
Что такое теплообменник и как он влияет на процесс нагрева
Основной принцип работы теплообменника заключается в том, что горячая жидкость (чаще всего вода или антифриз) циркулирует внутри теплообменника, передавая свое тепло через стенки к холодной воде, которая находится снаружи. Это позволяет нагревать воду в бойлере без прямого контакта с источником тепла.
Типы теплообменников варьируются по конструкции и материалам. Наиболее популярными являются пластинчатые и трубчатые теплообменники. Пластинчатые теплообменники отличаются высокой теплопередачей и компактностью, тогда как трубчатые лучше подходят для больших систем, где требуется высокая стойкость к механическим повреждениям и коррозии.
Как теплообменник влияет на процесс нагрева:
- Эффективность нагрева: Чем больше площадь теплообменника, тем быстрее происходит передача тепла. Это напрямую влияет на скорость нагрева воды в бойлере.
- Теплопередача: Материалы теплообменника, такие как медь или нержавеющая сталь, обладают разной теплопроводностью. Использование более проводящих материалов снижает потери тепла и увеличивает КПД системы.
- Качество воды: Важным аспектом является то, как теплообменник влияет на химический состав воды. Для предотвращения образования накипи и коррозии используются специальные покрытия и сплавы.
- Системы регулирования: В некоторых моделях теплообменников предусмотрены регуляторы, которые позволяют точно контролировать температуру воды и мощность обогрева, что улучшает работу системы и снижает энергозатраты.
Для правильной работы системы бойлера косвенного нагрева важно поддерживать теплообменник в хорошем состоянии, предотвращая накопление загрязнений и налета, которые могут снижать эффективность передачи тепла.
Как выбрать котел для работы с бойлером косвенного нагрева
1. Тип котла. Для работы с бойлером косвенного нагрева лучше всего подходят котлы, которые обеспечивают стабильную и равномерную теплоту, такие как газовые, твердотопливные и электрические котлы. Газовые котлы наиболее популярны благодаря своей экономичности и эффективности. Твердотопливные котлы могут быть подходящим выбором для автономных систем отопления, но требуют регулярного обслуживания и наличия топлива. Электрические котлы проще в эксплуатации, но их использование может быть дороже в плане энергозатрат.
2. Мощность котла. Мощность котла должна соответствовать потребности в тепле для отопления помещения и подогрева воды в бойлере. Определить необходимую мощность можно, исходя из расчетной потребности в тепле для отопления (в ваттах) и объема бойлера. В среднем на 100 литров бойлера потребуется 1-1,5 кВт мощности котла. При этом, важно учитывать, что котел должен быть с запасом мощности, чтобы компенсировать тепловые потери и обеспечивать бесперебойную работу системы.
3. Совместимость с бойлером. Котел должен быть совместим с бойлером по принципу подключения. Бойлеры косвенного нагрева часто подключаются к котлам с использованием двух контуров: один для отопления, второй – для горячего водоснабжения. Важно, чтобы котел мог обеспечить достаточно высокую температуру для эффективного подогрева воды в бойлере, не перегружая систему.
4. Качество теплообменника. Теплообменник котла играет ключевую роль в процессе нагрева воды для бойлера. Важно, чтобы теплообменник был изготовлен из качественного материала, устойчивого к коррозии, например, из меди или нержавеющей стали. Это обеспечит долговечность работы системы и минимизирует затраты на обслуживание.
5. Энергетическая эффективность. Для снижения эксплуатационных расходов стоит выбирать котел с высокой энергетической эффективностью, который будет эффективно преобразовывать энергию топлива в тепло. Это также поможет снизить нагрузку на систему и продлить срок службы оборудования.
6. Управление и автоматизация. Современные котлы оснащены автоматическими системами управления, которые позволяют оптимизировать работу котла в зависимости от температуры воды в бойлере и внешней температуры. Выбор котла с автоматикой поможет избежать перегрева воды и повысит комфорт при использовании системы.
7. Цена и качество. Цена котла и бойлера косвенного нагрева напрямую зависит от его функционала и качества. Важно не только обращать внимание на цену, но и на репутацию производителя, отзывы пользователей и гарантии, которые предоставляются на оборудование. Лучше выбрать котел проверенного бренда, даже если его стоимость немного выше.
Основные преимущества бойлера косвенного нагрева по сравнению с другими типами
Бойлеры косвенного нагрева с котлом имеют ряд существенных преимуществ перед традиционными электрическими или газовыми бойлерами. Их главная особенность заключается в том, что нагрев воды происходит за счет тепла, передаваемого от котла, работающего на твердом топливе, газе или электричестве. Это делает их более энергоэффективными и долговечными. Рассмотрим основные преимущества таких систем.
1. Энергоэффективность: В отличие от электрических бойлеров, которые требуют значительных затрат на электроэнергию, бойлеры косвенного нагрева используют тепло от котла, который работает на более экономичных источниках энергии (газ, твердое топливо). Это позволяет существенно снизить эксплуатационные расходы, особенно в регионах с высокой стоимостью электроэнергии.
2. Низкая стоимость эксплуатации: В долгосрочной перспективе бойлеры косвенного нагрева имеют более низкие эксплуатационные расходы, так как они используют уже установленное отопительное оборудование для нагрева воды. В то время как электрические и газовые бойлеры требуют регулярных затрат на топливо или электроэнергию, бойлер косвенного нагрева может работать почти без дополнительных затрат, кроме технического обслуживания.
3. Долговечность и надежность: Компоненты бойлеров косвенного нагрева, как правило, более долговечны. Они подвергаются меньшим нагрузкам, так как не используют внутренние ТЭНы, которые со временем могут выйти из строя, как в электрических моделях. Это позволяет значительно сократить частоту ремонта и замену элементов.
4. Возможность работы с различными источниками энергии: Бойлеры косвенного нагрева можно интегрировать в системы с котлами, работающими на разных видах топлива: газ, уголь, дизель или солнечные коллекторы. Это предоставляет пользователю гибкость в выборе наиболее экономически выгодного источника энергии.
5. Меньше загрязнение окружающей среды: При использовании бойлеров косвенного нагрева, особенно с котлами, работающими на твердом топливе или с солнечными коллекторными системами, выбросы углекислого газа и других загрязняющих веществ значительно снижаются по сравнению с бойлерами, работающими исключительно на газе или электричестве.
6. Быстрое и эффективное снабжение горячей водой: В бойлерах косвенного нагрева вода нагревается через теплообменник, что позволяет эффективно использовать тепло котла и быстро обеспечивать большой объем горячей воды. Это особенно важно для домов с большим количеством потребителей.
7. Гибкость в регулировке температуры: В отличие от большинства электрических бойлеров, где температура воды фиксирована или регулируется ограниченно, бойлеры косвенного нагрева предоставляют более широкий диапазон для настройки температуры воды. Это дает возможность точно подстроить систему под требования пользователя.
Таким образом, выбор бойлера косвенного нагрева с котлом является оптимальным решением для пользователей, стремящихся сократить эксплуатационные расходы, улучшить энергоэффективность и обеспечить долгосрочную надежность системы горячего водоснабжения.

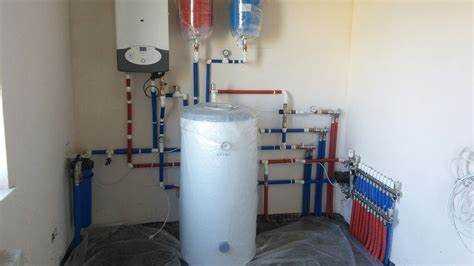

Как правильно подключить бойлер косвенного нагрева к системе отопления
1. Подготовка оборудования
Перед подключением бойлера необходимо проверить его технические характеристики и сопоставить с параметрами котла. Важно удостовериться, что котел способен обеспечивать нужную температуру теплоносителя для эффективного нагрева воды в бойлере. Также стоит обратить внимание на материал труб и фитингов, чтобы избежать коррозии.

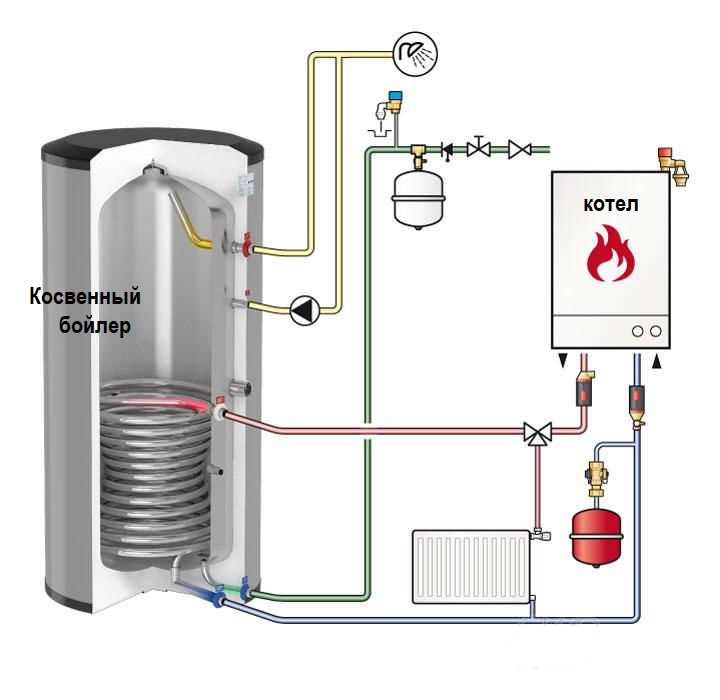

2. Схема подключения
Типичная схема подключения бойлера косвенного нагрева предполагает соединение с контуром отопления. Теплоноситель из котла поступает в теплообменник бойлера через входящий патрубок, а затем выходит через выходной патрубок, возвращаясь обратно в систему отопления. Это может быть реализовано через насос или через гравитационный контур, в зависимости от особенностей системы.
3. Расположение котла и бойлера
Обычно бойлер устанавливается рядом с котлом, но важно соблюдать требования по минимальным расстояниям для доступа к устройствам и безопасности. Также стоит учесть, что оптимальное размещение позволяет минимизировать потери тепла при передаче теплоносителя.
4. Подключение к системе отопления
Для подключения бойлера используют два основных типа соединений: параллельное и последовательное. При параллельном подключении бойлер подключается к системе отопления в обход радиаторов, а при последовательном – теплоноситель проходит через бойлер перед тем, как поступить в радиаторы. Последовательное подключение предпочтительно для небольших систем, а параллельное – для более крупных с высокой нагрузкой.
5. Монтаж и прокладка труб
Трубопровод должен быть установлен с уклоном для предотвращения накопления воздуха в системе. Важно, чтобы трубы, идущие к бойлеру, были из материалов, устойчивых к воздействию высоких температур, например, из медных или металлопластиковых труб. Система должна быть герметичной, чтобы избежать потерь теплоносителя.
6. Заполнение системы и проверка давления
После монтажа необходимо тщательно промыть систему отопления и бойлер от загрязнений, а затем заполнить контур водой. Давление в системе должно быть проверено в пределах нормы, чтобы избежать избыточного давления, что может привести к повреждениям труб или бойлера. Важно также установить манометр для постоянного контроля давления.
7. Настройка и запуск
После подключения бойлера к системе отопления следует выполнить настройку температуры на термостате бойлера и котла. Рекомендуемая температура для нагрева воды составляет 55-60°C, чтобы обеспечить комфорт и предотвратить перегрев системы. Важно также проверить работу циркуляционного насоса, если он используется в системе.
8. Обслуживание и контроль
После успешного подключения бойлера необходимо регулярно проводить его техническое обслуживание, включая проверку состояния теплообменника, насосов и системы безопасности. Следует также следить за состоянием фильтров и очисткой от накипи для поддержания оптимальной работы.
Типичные ошибки при эксплуатации бойлера косвенного нагрева и как их избежать
Ошибки в эксплуатации бойлера косвенного нагрева могут привести к снижению эффективности работы системы отопления, повышенному расходу энергии и преждевременному износу оборудования. Рассмотрим наиболее распространенные проблемы и способы их решения.
1. Неправильная настройка температуры теплоносителя
Одной из частых ошибок является установление температуры теплоносителя выше или ниже оптимальных значений. Это приводит либо к перегреву системы, либо к недостаточному прогреву воды.
- Не превышайте температуру выше 80°C для теплоносителя – это увеличивает нагрузку на теплообменник и снижает его срок службы.
- Поддерживайте температуру теплоносителя в пределах 55-60°C для эффективной работы бойлера.
2. Игнорирование регулярного технического обслуживания
Невыполнение регулярных проверок и обслуживания бойлера может привести к накоплению отложений в теплообменнике и ухудшению теплоотдачи.
- Раз в год проверяйте теплообменник на наличие накипи или других загрязнений.
- Очищайте теплообменник от отложений с помощью специальных средств или механически, если это предусмотрено инструкцией.
3. Пренебрежение защитными клапанами и терморегуляторами
Отсутствие контроля за работой защитных клапанов и терморегуляторов может привести к перегреву системы и возникновению аварийных ситуаций.
- Проверяйте давление в системе и корректно настраивайте клапаны сброса давления.
- Убедитесь, что термостат функционирует должным образом и автоматически регулирует температуру.
4. Недостаточная изоляция труб и бойлера
Некачественная или недостаточная изоляция приводит к значительным теплопотерям, что снижает КПД всей системы.
- Убедитесь, что все трубы, ведущие к бойлеру, утеплены качественными материалами.
- Проверьте, чтобы сам бойлер был защищен от потерь тепла с помощью теплоизоляции.
5. Неверная установка бойлера
Ошибки при установке бойлера могут привести к неправильному распределению тепла, утечкам и неправильному подключению к котлу.
- При установке бойлера следите за правильным подключением к системе отопления и горячего водоснабжения.
- Проверяйте герметичность всех соединений и отсутствие протечек.
6. Несоответствующий выбор мощности бойлера
Слишком мощный или слишком слабый бойлер приведет к неэффективной работе системы отопления и повышенному расходу энергии.
- При выборе бойлера учитывайте потребности вашего дома и площадь, которую необходимо отапливать.
- Консультируйтесь с профессионалами, чтобы правильно выбрать мощность устройства, соответствующую нагрузке вашей системы отопления.
7. Отсутствие контроля за качеством воды
Некачественная вода может привести к быстрому образованию накипи в теплообменнике и других частях бойлера, что значительно снижает его эффективность.
- Используйте фильтры для очистки воды перед подачей в систему отопления.
- Периодически проверяйте жесткость воды и при необходимости применяйте средства для предотвращения образования накипи.
Чтобы бойлер косвенного нагрева служил долго и эффективно, важно соблюдать рекомендации по эксплуатации и регулярно проводить его обслуживание. Пренебрежение этими правилами может привести к дорогостоящим поломкам и ненужным расходам.
Обслуживание и уход за бойлером косвенного нагрева с котлом
Для обеспечения долгосрочной и эффективной работы бойлера косвенного нагрева с котлом требуется регулярное обслуживание. Это предотвратит поломки и повысит срок службы системы.
1. Проверка теплообменника. Теплообменник – это ключевая часть устройства, отвечающая за передачу тепла от котла в воду. Он должен быть чистым и свободным от накипи. Накипь может снижать теплопередачу и увеличивать нагрузку на котел. Для предотвращения отложений рекомендуется использовать специальное средство для удаления накипи или проводить химическую промывку один раз в 2-3 года в зависимости от жесткости воды.
2. Проверка давления в системе. Важно поддерживать оптимальное давление в закрытой системе. Для этого регулярно проверяйте манометр бойлера. Нормальное рабочее давление составляет 1-2 бара. Если давление понижается, это может свидетельствовать о наличии утечек или необходимости дозаправки системы водой.
3. Очистка системы от воздуха. Для предотвращения образования воздушных пробок следует регулярно проверять автоматические и ручные воздушные клапаны. Если вода в системе не циркулирует должным образом, это может привести к перегреву котла и его поломке. Прокачка и удаление воздуха улучшает циркуляцию воды и повышает эффективность системы.
4. Контроль работы котла. На бойлере косвенного нагрева установлены термостаты, которые контролируют температуру воды. Убедитесь, что термостат функционирует правильно, и температура воды не превышает рекомендованных значений (обычно 60-70°C). Если термостат неисправен, это может привести к перегреву и снижению срока службы оборудования.
5. Регулярная замена анода. Анод служит для защиты бака бойлера от коррозии. Со временем он изнашивается и теряет свою эффективность. Рекомендуется менять анод каждый год или раз в два года, в зависимости от условий эксплуатации и качества воды.
6. Профилактика утечек и коррозии. Важно периодически проверять соединения труб и клапанов на герметичность. Утечка воды может привести не только к снижению давления в системе, но и к повреждениям теплообменника. Проверка состояния изоляции труб поможет предотвратить их замерзание в зимний период.
7. Очистка внешней поверхности. Пыль и грязь, накапливающиеся на внешней части бойлера, могут затруднить нормальное теплоотведение, что приведет к перегреву устройства. Регулярно очищайте корпус бойлера от пыли с помощью мягкой ткани, избегая использования абразивных средств, чтобы не повредить покрытие.
8. Обслуживание насосов. Если в системе используются насосы для циркуляции воды, их необходимо проверять на наличие шума, утечек или перегрева. Регулярная смазка и очистка насосов помогут предотвратить механические повреждения и повысить их эффективность.
Все эти меры помогут сохранить бойлер косвенного нагрева в рабочем состоянии и продлить его срок службы. Не забывайте, что профилактическое обслуживание всегда дешевле и проще, чем ремонт после поломки.
Вопрос-ответ:
Как работает бойлер косвенного нагрева с котлом?
Бойлер косвенного нагрева с котлом представляет собой систему, в которой котел (обычно отопительный) используется для нагрева воды в бойлере. Вода в бойлере нагревается не напрямую от отопительного устройства, а через теплообменник. Котел подогревает теплоноситель, который затем передает тепло воде в бойлере. Это позволяет эффективно использовать уже существующую систему отопления для горячего водоснабжения.
Какие преимущества имеет бойлер косвенного нагрева перед обычным электрическим бойлером?
Основное преимущество бойлера косвенного нагрева заключается в экономии энергии. Он использует тепло, вырабатываемое котлом, что означает, что для нагрева воды не требуется дополнительного потребления электроэнергии. Это позволяет значительно снизить расходы на отопление и горячую воду, особенно если котел работает на более дешевом источнике энергии, например, на газе. Также такие бойлеры часто имеют больший срок службы и могут обеспечить большее количество горячей воды без перегрева.
Нужно ли устанавливать бойлер косвенного нагрева с котлом в новых домах?
Установка бойлера косвенного нагрева с котлом зависит от потребностей конкретного дома. В новых домах, где уже есть котел для отопления, такой бойлер может стать логичным дополнением, обеспечив горячее водоснабжение. Однако в некоторых случаях, например, при наличии газового водонагревателя или при небольшой площади дома, установка может быть нецелесообразной. Важно учитывать расход горячей воды и возможности существующей отопительной системы, чтобы решить, стоит ли устанавливать такой бойлер.
Какой размер бойлера косвенного нагрева лучше выбрать для загородного дома?
Размер бойлера косвенного нагрева зависит от нескольких факторов: количества проживающих в доме, частоты использования горячей воды и мощности котла. Для загородных домов часто выбирают бойлеры от 100 до 300 литров. Если в доме проживает несколько человек, а потребление воды высокое (например, в доме есть ванна и несколько душевых), стоит выбрать модель большей емкости. Важно, чтобы мощность котла соответствовала объему бойлера, иначе нагрев воды будет медленным.
Какие недостатки существуют у бойлеров косвенного нагрева?
Основным недостатком бойлеров косвенного нагрева является зависимость от отопительной системы. Если котел по какой-то причине выходит из строя или не работает, горячая вода в бойлере не будет поступать. Также такие системы могут занимать больше места по сравнению с электрическими водонагревателями, так как нужно учитывать не только бойлер, но и теплообменник. Кроме того, нагрев воды в бойлере косвенного нагрева может занять больше времени, чем в электрическом аналогичном устройстве.
Как работает бойлер косвенного нагрева с котлом?
Бойлер косвенного нагрева работает за счет того, что теплоноситель, нагреваемый котлом, передает свое тепло воде в бойлере через специальную змеевику или теплообменник. Вода в бойлере нагревается от теплоносителя, циркулирующего в контуре котла, и готова к использованию. Принцип заключается в том, что котел, обеспечивая отопление, одновременно нагревает воду для бытовых нужд, что позволяет экономить энергию и не тратить дополнительные ресурсы на отдельный водонагреватель.
