Как работает дренажный насос с поплавковым выключателем

Дренажный насос с поплавковым выключателем предназначен для автоматического удаления жидкости из затопленных помещений или емкостей. Поплавковый датчик контролирует уровень воды и запускает насос при достижении заданного порога. Это позволяет избежать постоянной работы устройства и экономит энергоресурсы.

Поплавковый выключатель состоит из герметичной капсулы с внутренним переключателем, который меняет состояние при изменении угла наклона. При подъеме уровня жидкости поплавок перемещается вверх, замыкая электрическую цепь и активируя насос. При снижении уровня воды поплавок возвращается в исходное положение, отключая питание.

Для корректной работы важно обеспечить свободное движение поплавка, исключая его застревание или повреждение. В установках с сильным загрязнением рекомендуется использовать защитные сетки и регулярное техническое обслуживание. Выбор дренажного насоса должен учитывать максимальный напор, производительность и диаметр трубы, чтобы обеспечить эффективный отвод жидкости без перегрузок.

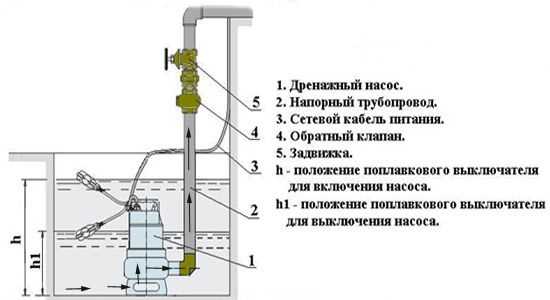

Конструкция и назначение поплавкового выключателя в дренажном насосе

Поплавковый выключатель представляет собой герметичный корпус с подвижным поплавком внутри. Его основная задача – автоматическое включение и отключение дренажного насоса в зависимости от уровня жидкости в емкости или колодце.

• Корпус изготовлен из ударопрочного и коррозионностойкого пластика или нержавеющей стали, обеспечивая долговечность и устойчивость к агрессивным средам.
• Поплавок наполнен воздухом или пеноматериалом, что гарантирует положительную плавучесть и стабильное срабатывание при изменении уровня воды.
• Внутренний механизм

Назначение поплавкового выключателя:

1. Автоматический контроль уровня воды – предотвращение работы насоса всухую и защита от переполнения.
2. Обеспечение энергосбережения за счет запуска насоса только при достижении заданного уровня жидкости.
3. Защита оборудования от механических повреждений и перегрева.

При выборе поплавкового выключателя учитывайте:

• Диапазон срабатывания – минимальный и максимальный уровень включения/выключения должен соответствовать условиям эксплуатации.
• Максимальный ток и напряжение переключаемой цепи – должны соответствовать параметрам насоса.
• Длина кабеля и способ крепления – обеспечивают удобство установки и надежность фиксации.

Правильная конструкция и подбор поплавкового выключателя существенно увеличивают ресурс дренажного насоса и минимизируют риски аварийных ситуаций.

Механизм срабатывания поплавкового выключателя при повышении уровня воды

Поплавковый выключатель работает на принципе изменения положения плавающего элемента под воздействием уровня жидкости. Основные этапы срабатывания:

1. Подъем воды: При увеличении уровня воды поплавок поднимается вместе с ней.
2. Изменение угла наклона: Поплавок закреплен на рычаге или имеет внутри подвижный контакт, что при подъеме вызывает изменение угла наклона или положения контактов.
3. Замыкание электрической цепи: Внутренние контакты поплавка соединяются, замыкая цепь, передавая сигнал на включение дренажного насоса.
4. Автоматическое отключение: При снижении уровня воды поплавок опускается, контакты размыкаются, насос выключается.

Рекомендации для надежной работы:

• Обеспечить свободное движение поплавка без заеданий и препятствий.
• Использовать поплавки с герметичной конструкцией для защиты от загрязнений и коррозии.
• Поддерживать чистоту датчика и окружающей зоны от мусора и отложений.
• Выбирать поплавковый выключатель с учетом типа жидкости и температуры эксплуатации.

Контактная группа обычно рассчитана на определенный ток (обычно до 10 А), что следует учитывать при подключении к насосному оборудованию.

Роль поплавкового выключателя в автоматическом включении и выключении насоса

Поплавковый выключатель контролирует уровень жидкости, обеспечивая запуск и остановку дренажного насоса без участия оператора. При достижении установленного максимального уровня воды поплавок поднимается, замыкая контакты, что подает питание на насос. Как только уровень опускается ниже минимального порога, контакты размыкаются, отключая насос.

Для корректной работы необходимо точно подобрать высоту срабатывания поплавка, учитывая размеры резервуара и требуемый диапазон работы насоса. Частое включение-выключение снижает срок службы оборудования, поэтому оптимальным считается установка гистерезиса не менее 10-15 см между точками включения и отключения.

Расположение выключателя должно исключать возможное застревание поплавка на препятствиях или обмерзание. Рекомендуется крепить его в точке, свободной от мусора и сильного течения, способного влиять на подъем.

Электрические контакты поплавка должны выдерживать ток стартового пускового режима насоса – часто превышающий номинальный ток. Для повышения надежности применяют промежуточные реле, если характеристики выключателя не соответствуют нагрузке напрямую.

Регулярная проверка и очистка поплавкового выключателя предотвращает ложные срабатывания и обеспечивает долговременную стабильность автоматического управления насосом.

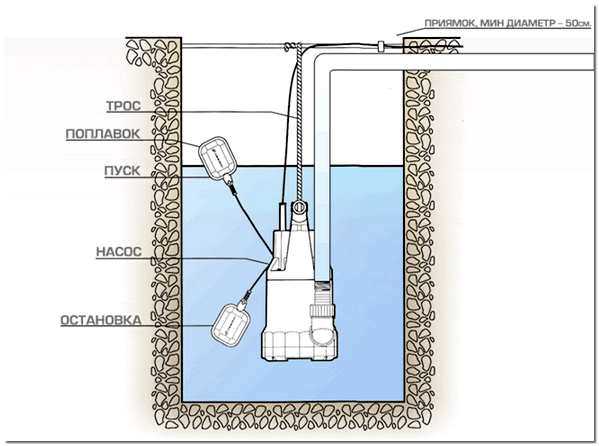

Типы поплавковых выключателей и их особенности в дренажных системах

Горизонтальные поплавковые выключатели устанавливаются на стенках резервуара или колодца. Их принцип работы основан на изменении положения поплавка при подъёме уровня воды, что замыкает или размыкает электрическую цепь. Такие выключатели подходят для ограниченных пространств и обеспечивают точное срабатывание на заданной отметке. Рекомендуются для чистых и слегка загрязнённых вод, так как механические части могут забиваться.

Вертикальные поплавковые выключатели подвешиваются внутри емкости и перемещаются вертикально вместе с уровнем жидкости. Их преимущество – устойчивость к вибрациям и менее подвержены застреванию при наличии мусора. Часто применяются в системах с мутной или грязной водой, поскольку конструкция минимизирует влияние осадка на работу механизма.

Магнитные поплавковые выключатели используют герметичный поплавок с магнитом внутри, который активирует герконовый датчик вне контакта с жидкостью. Это повышает долговечность и надежность, особенно в агрессивных средах и при необходимости полной герметизации. В дренажных системах с химически активными стоками или абразивными частицами магнитные выключатели рекомендуются для предотвращения коррозии и износа.

Пьезоэлектрические и емкостные датчики уровня представляют собой альтернативу классическим поплавкам, часто интегрируемую с насосами для обеспечения более точного контроля уровня без механических частей. Они чувствительны к составу жидкости и требуют настройки под конкретные параметры стоков.

Выбор типа поплавкового выключателя должен основываться на характеристиках жидкости, условиях установки и требуемой точности срабатывания. Для систем с загрязненной водой и высоким содержанием твердых частиц предпочтительны вертикальные или магнитные варианты. В ограниченных пространствах и с чистой водой эффективны горизонтальные модели. При работе с агрессивными средами ключевым фактором становится герметичность и химическая стойкость выключателя.

Особенности монтажа поплавкового выключателя для надежной работы насоса

Поплавковый выключатель должен устанавливаться в вертикальном положении с достаточным свободным ходом, чтобы не застревать на стенках и не зацепляться за посторонние предметы. Минимальное расстояние от стенок емкости или шахты – не менее 15 см. Это исключит ложные срабатывания и обеспечит точное включение и отключение насоса.

Крепление поплавка осуществляется на гибком кабеле, длина которого определяется максимальным уровнем жидкости, при котором насос должен включаться, с запасом не менее 10 см для предотвращения натяжения. Кабель должен быть закреплен так, чтобы поплавок свободно перемещался в пределах заданного диапазона уровней.

Важно избегать перекручивания и перехлестов кабеля, так как это снижает подвижность поплавка и может привести к заеданию. Рекомендуется использовать специальные фиксаторы или клипсы, которые не препятствуют движению поплавка.

Для защиты от механических повреждений кабель поплавкового выключателя следует прокладывать отдельно от силовых проводов и избегать контакта с острыми кромками. При монтаже на открытом воздухе или во влажных помещениях кабель и соединения должны иметь степень защиты не ниже IP67.

Проверка работоспособности после монтажа обязательна: при поднятии поплавка до уровня включения насос должен запускаться без задержек, а при опускании – отключаться. Несоответствие сигналов указывает на неправильную установку или повреждение устройства.

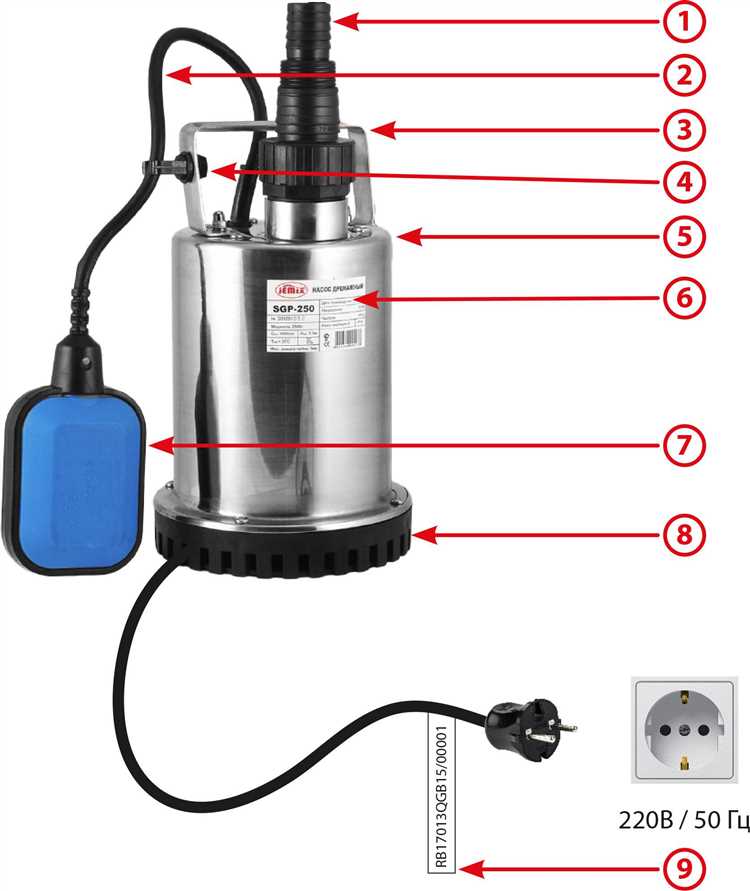

Причины и способы устранения сбоев в работе поплавкового выключателя

Основная причина отказа поплавкового выключателя – механическое заедание вследствие загрязнения или износа. Поплавок может блокироваться из-за налипания грязи, песка и отложений извести. Для устранения необходимо демонтировать устройство и очистить все движущиеся части мягкой щеткой и нейтральным моющим средством. Рекомендуется использовать фильтры для грубой очистки воды, чтобы снизить попадание механических примесей.

Нарушение герметичности корпуса приводит к попаданию влаги внутрь электроконтактов, вызывая короткое замыкание или коррозию. В таком случае требуется замена выключателя или его ремонт с использованием влагозащитных герметиков. Проверку на герметичность проводят с помощью погружения устройства в воду на 10–15 минут и визуального осмотра на наличие пузырьков воздуха.

Ошибки монтажа, например, неправильное расположение поплавка относительно уровня воды, приводят к преждевременному включению или отключению насоса. Настройка производится изменением точки крепления или длины подвески поплавка так, чтобы он свободно перемещался без касания стенок емкости и корректно реагировал на уровень жидкости.

Износ электроцепей и контактов вызывает нестабильное срабатывание. Проверка проводится мультиметром на целостность цепи и отсутствие повышенного сопротивления. Контакты при необходимости очищают мелкой наждачной бумагой или заменяют. Для защиты от коррозии рекомендуют применять контактные смазки, специально предназначенные для электрооборудования.

Проблемы с кабелем питания – частые причины сбоев. Повреждение изоляции, перегибы или разрывы нарушают подачу сигнала. Для диагностики используют визуальный осмотр и тесты на сопротивление. Замена поврежденного участка кабеля или полный монтаж нового проводника восстанавливает работоспособность выключателя.

Влияние конструкции поплавкового выключателя на срок службы дренажного насоса

Тип крепления поплавка влияет на точность срабатывания. Жёстко закреплённые поплавки обеспечивают постоянный уровень включения, предотвращая частые циклы включения-выключения, которые ускоряют износ мотора. Мягкие подвесы или гибкие тросы создают дополнительные вибрации и могут вызвать ложные срабатывания.

Диапазон рабочих углов и длина кабеля определяют корректность работы в различных условиях установки. Поплавок с ограниченным углом поворота или слишком коротким кабелем может не сработать при изменении уровня жидкости, что приведёт к перегреву или сухому ходу насоса.

Рекомендация: выбирать выключатели с максимально герметичной конструкцией и жёстким креплением, предназначенные для конкретных условий эксплуатации (температура, химический состав жидкости). Регулярная проверка состояния поплавка и кабеля помогает предотвратить преждевременный износ насоса.

Рекомендации по эксплуатации дренажного насоса с поплавковым выключателем

Перед запуском насоса необходимо проверить целостность и свободу хода поплавкового выключателя – его заедание приведёт к неправильному включению или отключению. Поплавок должен свободно перемещаться по вертикали без препятствий и касания стенок.

Устанавливайте насос только в местах с минимальным количеством твердых частиц и мусора, так как крупные включения способны повредить крыльчатку и заблокировать механизм поплавка. Регулярно очищайте рабочую камеру от осадка и загрязнений.

Проверяйте герметичность корпуса и электрических соединений. Нарушение герметичности может привести к попаданию влаги внутрь двигателя и вызвать короткое замыкание или коррозию контактных элементов.

Для продления срока службы избегайте длительной работы насоса на «сухую» – отсутствие воды вызывает перегрев двигателя. Поплавковый выключатель предотвращает этот режим, но дополнительный контроль необходим, особенно при нестабильном уровне жидкости.

Используйте кабель с запасом длины, чтобы поплавок мог перемещаться без натяжения и зацепления за препятствия. При монтаже избегайте острых изгибов и защемлений провода.

Перед каждым сезоном эксплуатации рекомендуются проверка работы поплавка, очистка фильтров и тестирование автоматического включения/выключения. Это минимизирует риск отказов в ответственный момент.

Не эксплуатируйте насос при отрицательных температурах, если он не предназначен для этого. Замерзшая вода внутри корпуса может привести к деформации и разрушению деталей.

Вопрос-ответ:

Как именно работает дренажный насос с поплавковым выключателем?

Дренажный насос с поплавковым выключателем запускается автоматически при достижении определённого уровня жидкости. Поплавок поднимается вместе с водой и включает мотор, что приводит к откачке воды. Когда уровень снижается, поплавок опускается и отключает насос, предотвращая его работу всухую.

Какие преимущества у использования поплавкового выключателя в дренажном насосе?

Поплавковый выключатель позволяет автоматизировать работу насоса, исключая необходимость постоянного контроля со стороны пользователя. Это защищает насос от работы без жидкости, что значительно продлевает срок службы оборудования и снижает риск поломок. Кроме того, такая система экономит электроэнергию, так как насос работает только по мере необходимости.

В каких случаях применение дренажного насоса с поплавковым выключателем наиболее оправдано?

Подобные насосы широко используют для удаления воды из подвалов, колодцев, бассейнов и различных резервуаров, где есть риск затопления. Автоматическое включение и выключение позволяют надежно поддерживать уровень жидкости, не допуская её переполнения. Это особенно важно в местах с нерегулярным обслуживанием или отсутствием постоянного контроля.

Какие основные моменты стоит учитывать при установке дренажного насоса с поплавковым выключателем?

Важно правильно подобрать место для установки, чтобы поплавок свободно перемещался и не застревал. Насос должен находиться на ровной и твердой поверхности. Также следует учитывать длину и подвижность кабеля поплавка, чтобы обеспечить корректное срабатывание при нужном уровне воды. При монтаже нужно проверить герметичность соединений и исправность электрической части, чтобы избежать коротких замыканий и повреждений.
