Посудомоечная машина – это автономный электрический прибор, предназначенный для автоматической очистки посуды, столовых приборов и кухонной утвари. В её основе лежит система циркуляции воды, нагрева, распыления моющего раствора и сушки. Каждая из этих функций реализована отдельными узлами: насосом, ТЭНом, разбрызгивателями, фильтрами и теплообменниками.

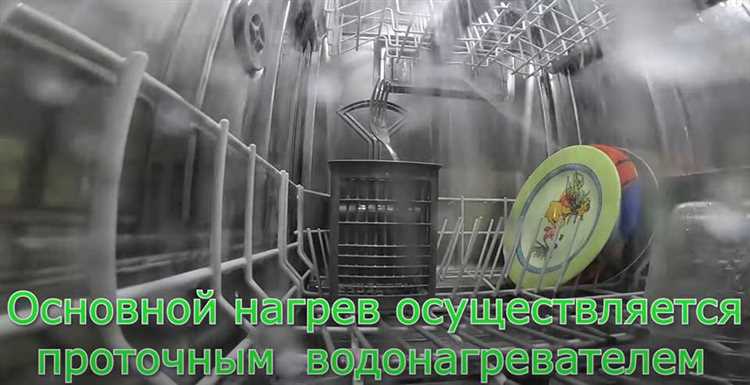

Цикл мойки начинается с забора воды из водопровода через электромагнитный клапан. Вода проходит через проточный или проточно-накопительный нагреватель, где достигает температуры до 70 °C. После нагрева она подаётся в разбрызгиватели, вращающиеся под давлением благодаря циркуляционному насосу. Давление воды составляет в среднем 0,2–0,5 МПа, что обеспечивает равномерное покрытие моющим раствором всей загруженной посуды.

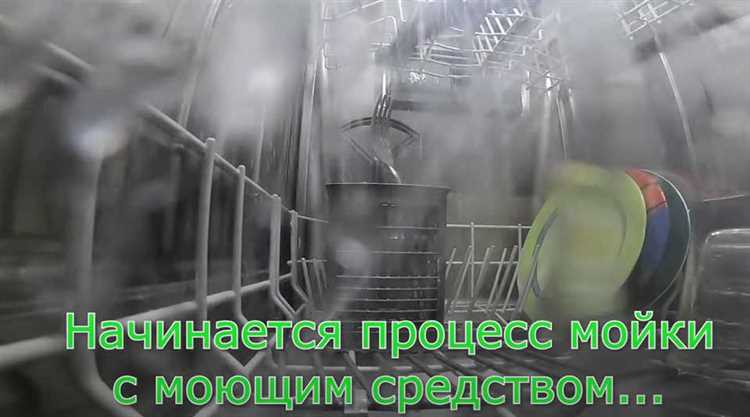

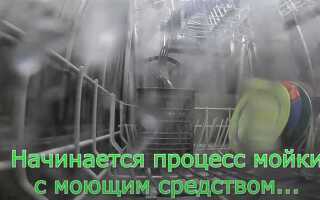

Моющее средство подаётся автоматически из специального дозатора в момент, когда температура и давление воды достигают оптимальных значений. Используются как порошкообразные, так и гелевые препараты, в том числе содержащие ферменты для удаления белковых и жировых загрязнений. Остатки пищи фильтруются многоуровневой системой: грубый сетчатый фильтр задерживает крупные частицы, а тонкий – мелкую органику, предотвращая засорение насоса.
После основной мойки следует ополаскивание чистой горячей водой, затем – сушка. В зависимости от модели реализуется один из трёх типов сушки: конденсационная (испарение влаги и её конденсация на стенках камеры), турбосушка (обдув горячим воздухом) или теплообменная (перенос тепла через теплообменник к холодной стенке). На этом этапе особенно важно обеспечить правильную расстановку посуды: скопление влаги чаще происходит в зонах с плотной загрузкой и малой циркуляцией воздуха.
Как вода подается и распределяется внутри камеры
Подача воды начинается с открытия электромагнитного клапана, расположенного на впускном патрубке. Давление в водопроводной системе направляет поток через фильтр грубой очистки, где удаляются механические примеси. Далее вода поступает в распределительную камеру, оснащённую проточным нагревателем или ТЭНом, где достигается рабочая температура – обычно от 45 до 70 °C в зависимости от выбранного режима.
Подогретая вода под давлением подаётся в циркуляционный насос, связанный с распылительными коромыслами. В большинстве моделей используется два или три уровня разбрызгивания: нижний коромысло вращается за счёт реакции от давления струй, средний и верхний – дополнительно обслуживают верхнюю корзину и третий уровень загрузки. Диаметр отверстий в форсунках и угол их наклона рассчитаны для максимального охвата всей камеры и создания турбулентного потока, эффективно удаляющего загрязнения.
Вода циркулирует в замкнутом контуре в течение основного цикла мойки, повторно отфильтровывается и используется повторно. Мелкий фильтр улавливает остатки пищи, предотвращая их повторный выброс на посуду. После завершения каждого этапа вода полностью удаляется через сливной насос. Для стабильной работы рекомендуется регулярно прочищать фильтры и проверять свободное вращение коромысел.
Роль нагревательного элемента в работе машины
Нагревательный элемент обеспечивает подогрев воды до температуры 45–75 °C, необходимой для эффективного растворения моющих средств и удаления жировых загрязнений. Электрический ТЭН, размещённый в нижней части камеры, запускается после набора воды и контролируется термостатом и управляющим модулем.
При недостаточном нагреве снижается эффективность мытья и возрастает риск образования налёта на посуде. Низкая температура также приводит к неполному растворению таблеток, особенно в режимах интенсивной мойки. При температуре ниже 50 °C жиры не разрушаются, что делает цикл неэффективным.
Кроме подогрева воды, нагревательный элемент участвует в сушке. После слива основной воды элемент повышает температуру внутренней среды, способствуя испарению остатков влаги с поверхности посуды. При неисправности ТЭНа или его накипи машина переходит в аварийный режим или завершает цикл без сушки.
Рекомендуется регулярно проводить очистку от накипи, особенно в регионах с жёсткой водой. Использование соли и специальных средств для удаления кальция снижает нагрузку на элемент и продлевает его срок службы. При замене важно выбирать оригинальные детали с соответствующим уровнем мощности (обычно 1,8–2,0 кВт).
Как работают фильтры и система очистки воды
Фильтрация воды в посудомоечной машине выполняется поэтапно и включает несколько типов фильтров, каждый из которых выполняет строго определённую задачу. Эффективность мойки напрямую зависит от состояния этой системы.
- Грубый фильтр задерживает крупные остатки пищи: косточки, кожуру, кусочки пластика. Обычно расположен внизу мойечной камеры, легко снимается для очистки вручную. Проверять его необходимо не реже одного раза в неделю.
- Мелкий сетчатый фильтр очищает воду от мелких загрязнений и жировых включений. Устанавливается под грубым фильтром. При сильном засоре может замедляться циркуляция воды, что приводит к недостаточному ополаскиванию посуды.
- Циркуляционный насос направляет отфильтрованную воду обратно в распылители. При засоре фильтров его производительность снижается, что увеличивает время цикла и расход электроэнергии.
Важным элементом является фильтр тонкой очистки, который удерживает мельчайшие частицы. Некоторые модели оснащаются автоматической системой самоочистки – она промывает фильтр под высоким давлением в конце каждого цикла.
Рекомендуется:
- Очищать фильтры не реже одного раза в 5–7 циклов мойки.
- Промывать сетку под струёй горячей воды без использования абразивных средств.
- При наличии неприятного запаха использовать специализированные очистители для системы фильтрации.
- Не сливать в машину жидкости с остатками масла – оно оседает в фильтрах и снижает их пропускную способность.
Игнорирование обслуживания фильтров может привести к перегрузке насоса, снижению давления подачи воды и повреждению внутренних компонентов.
Назначение и устройство распылителей
Распылители в посудомоечной машине отвечают за равномерное распределение воды под давлением на всю загрузку. Их основная функция – обеспечить эффективное удаление загрязнений с поверхности посуды за счёт направленных струй воды, создающих механическое воздействие.
Конструкция распылителей представляет собой полые вращающиеся рычаги с отверстиями различного диаметра. В нижней части камеры располагается основной распылитель, обслуживающий нижнюю корзину. Верхний распылитель, установленный под верхней корзиной, направляет потоки вниз. В моделях с третьим уровнем загрузки часто применяется дополнительный верхний распылитель.
Материал изготовления – термостойкий пластик или нержавеющая сталь. Количество и расположение отверстий рассчитываются с учётом гидродинамики: вода, вытекая из них, создает реактивное вращение. Для оптимальной работы необходимо содержать форсунки в чистоте: даже частичное засорение снижает давление и ухудшает промывку.
Неподвижные распылители встречаются в бюджетных моделях, но они менее эффективны. Современные машины оснащаются многослойными системами разбрызгивания с переменной геометрией струй, обеспечивая полное покрытие всех уровней загрузки.
Рекомендуется регулярно проверять свободный ход вращения распылителей и отсутствие отложений. При появлении признаков неравномерной промывки – шум при вращении, следы пищи на посуде – требуется прочистка и осмотр креплений. Повреждение лопастей приводит к разбалансировке и снижению ресурса насоса.
Как посудомоечная машина определяет степень загрязнения
Современные посудомоечные машины оснащаются оптическими сенсорами мутности воды, расположенными в сливной магистрали. Во время предварительного ополаскивания датчик анализирует количество частиц в воде, фиксируя изменения светопропускания. Чем выше мутность, тем больше остатков пищи на посуде.
Дополнительно используется температурный датчик: если после нагрева температура воды падает слишком быстро, это свидетельствует о наличии большого количества загрязнений, поскольку загрязнённая вода поглощает тепло эффективнее.
Некоторые модели оснащаются датчиками давления и потока. При изменении сопротивления потоку насос фиксирует отклонения от нормы, указывая на жир или остатки пищи в системе. Эти данные сопоставляются с предварительно заданными программами, после чего автоматика регулирует длительность этапов мойки и объём подаваемой воды.
Для точной работы системы важно своевременно очищать фильтр и проверять исправность сенсоров. Засор или накипь могут исказить показания, в результате чего машина неправильно определит степень загрязнения и подберёт неэффективный режим.
Устройство и работа дренажной системы
Дренажная система посудомоечной машины состоит из нескольких ключевых элементов: сливного насоса, фильтров, сливного шланга и обратного клапана. Сливной насос отвечает за откачку использованной воды из бака, создавая давление, необходимое для прохождения жидкости через систему слива. Насос обычно оснащён крыльчаткой с лопастями, выполненными из устойчивого к коррозии материала.
Перед насосом установлена сетчатая или корзинчатая фильтрация, задерживающая крупные частицы пищи и предотвращающая засоры. Фильтры требуют регулярной очистки: рекомендуется проводить проверку и промывку после каждого 10–15 циклов мойки для поддержания оптимальной работы системы.
Сливной шланг выполнен из гибкого материала с внутренним диаметром не менее 19 мм, что обеспечивает бесперебойный отвод воды и снижает риск засоров. Длина шланга не должна превышать 2–3 метров, чтобы не ухудшать эффективность отвода жидкости. На выходе сливного шланга обычно установлен обратный клапан, предотвращающий обратный поток воды из канализации в машину.
Во время работы машины после завершения основного цикла мойки сливающий насос включается на 1–2 минуты, обеспечивая полный отвод воды. Дренажная система синхронизирована с контроллером машины, который регулирует моменты включения и выключения насоса, обеспечивая защиту от протечек и переполнения.
Для предотвращения засоров рекомендуется использовать специальные средства для удаления жировых отложений и избегать попадания крупных остатков пищи внутрь камеры перед загрузкой посуды. Нарушения работы дренажной системы проявляются в задержках слива, посторонних шумов или протечках, требующих незамедлительной диагностики и замены повреждённых компонентов.
Как встроенная электроника управляет циклами мойки
Встроенная электроника посудомоечной машины отвечает за точное управление последовательностью операций, оптимизируя расход воды, электроэнергии и моющих средств. Центральный элемент – микроконтроллер, который анализирует сигналы датчиков и активирует соответствующие компоненты в нужный момент.
Датчик температуры контролирует нагрев воды, обеспечивая её поддержание в диапазоне 45–70 °C в зависимости от выбранного режима. Это важно для эффективного растворения жиров и предотвращения повреждения посуды. Электроника регулирует работу нагревательного элемента через реле или твердотельные ключи, включающие или отключающие подачу тока.

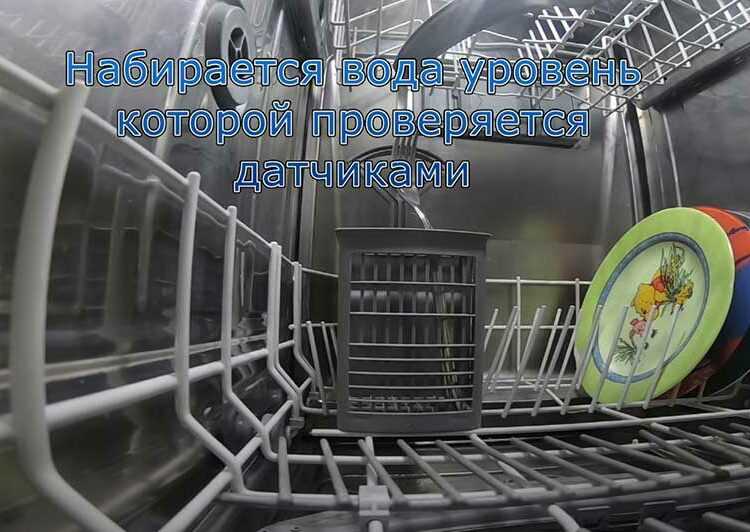

Датчики уровня воды обеспечивают поддержание точного объема заливаемой жидкости, предотвращая перелив или недостаток воды. Встроенный насос и клапаны управляются командой микроконтроллера, который задает время заполнения и слива, исходя из программного алгоритма и показаний датчиков.
Для оптимизации цикла мойки электроника рассчитывает длительность каждого этапа: предварительное замачивание, основная мойка, полоскание и сушка. На основе выбранной программы и степени загрязнения посуды контроллер корректирует продолжительность и интенсивность вращения разбрызгивателей, управляя двигателем с переменной скоростью.
Современные модели оснащены датчиками прозрачности воды, которые сигнализируют о степени загрязненности. При превышении установленного порога микроконтроллер автоматически увеличивает время полоскания или количество циклов ополаскивания, что улучшает качество очистки и снижает необходимость повторной мойки.
Программируемые режимы обеспечивают возможность выбора экономичного, интенсивного или деликатного цикла. Электроника строго соблюдает последовательность включения узлов – сначала залив воды, затем нагрев, подача моющего средства, включение насосов и нагнетателей, а завершается процесс сушкой с применением вентилятора и нагревателя.
Вопрос-ответ:

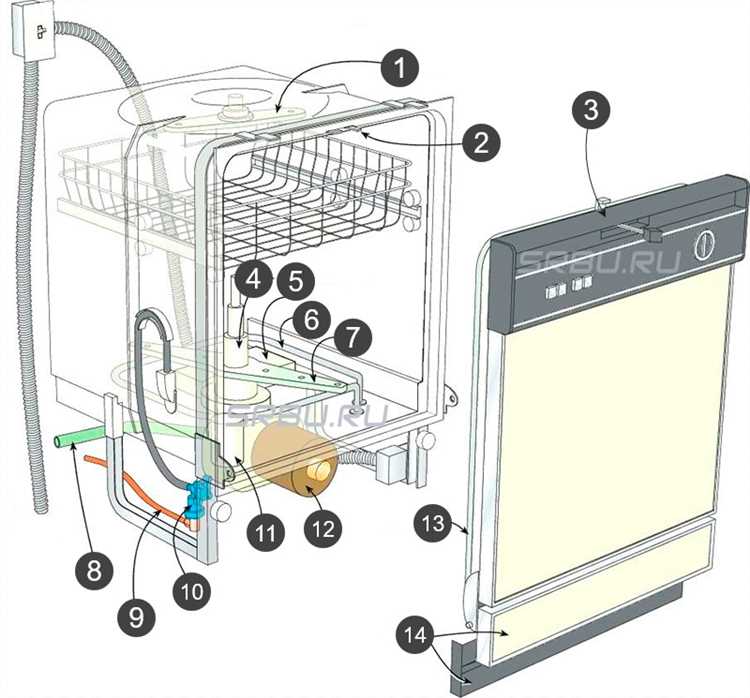

Как устроена посудомоечная машина внутри?
Внутри посудомоечной машины находятся несколько ключевых элементов: резервуар для воды, насос, нагревательный элемент, форсунки для подачи воды, фильтры и корзины для посуды. Вода поступает из водопровода, нагревается и с помощью форсунок под высоким давлением направляется на посуду для удаления загрязнений. Отработанная вода проходит через фильтры, которые задерживают крупные частицы, чтобы не забивать систему. Корзины и полки обеспечивают удобное размещение посуды для равномерной очистки.
Как происходит процесс мытья посуды в посудомоечной машине?
Процесс начинается с набора воды в машину, которая затем нагревается до нужной температуры. После этого насос направляет воду через форсунки на посуду, создавая сильные струи, которые смывают загрязнения. Вода при этом смешана с моющим средством, что помогает растворить жир и остатки пищи. По окончании цикла грязная вода сливается, и посуда ополаскивается чистой горячей водой. В конце включается режим сушки, который удаляет влагу с поверхности.
Почему посудомоечная машина не нагревает воду и не моет посуду?
Если машина не нагревает воду, возможно, неисправен нагревательный элемент или термодатчик. Еще одна причина — проблемы с подачей электричества к этим компонентам. Также стоит проверить, не забился ли фильтр или форсунки, так как недостаток давления воды влияет на качество мойки. В некоторых моделях есть предохранители и электронные модули, которые могут выйти из строя, блокируя нагрев. В таких случаях рекомендуется обратиться к специалисту для диагностики и ремонта.
Какие меры предосторожности нужно соблюдать при использовании посудомоечной машины?
Перед запуском стоит удалить крупные остатки пищи с посуды, чтобы не засорять фильтры. Не следует использовать обычные средства для мытья посуды — только специальные таблетки или порошки для посудомоечных машин. Важно правильно загружать корзины, чтобы вода могла свободно циркулировать. Также нужно периодически очищать фильтры и проверять состояние уплотнителей дверцы. Не рекомендуется открывать дверь во время работы, чтобы избежать разбрызгивания горячей воды.
