Расширительный бак – это ключевой элемент системы водяного отопления, предназначенный для компенсации изменения объема теплоносителя при его нагревании. Без этого устройства избыточное давление может повредить трубы, радиаторы и котел, особенно в закрытых системах.
Вода при нагревании расширяется на 3–4 % от исходного объема при температуре до 90 °C. Для системы с 100 литрами теплоносителя потребуется бак объемом не менее 8 литров, с учетом запаса. Недостаточный объем расширительного бака приводит к частому срабатыванию предохранительного клапана и преждевременному износу оборудования.
В современных системах применяются два типа расширительных баков: открытые и закрытые (мембранные). Открытые баки устанавливаются в верхней точке системы и контактируют с атмосферой, но требуют защиты от замерзания и постоянного контроля уровня. Закрытые мембранные баки герметичны, имеют внутри эластичную перегородку и устанавливаются в любом удобном месте. Давление в воздушной камере подбирается в зависимости от высоты и типа отопительной системы – обычно в диапазоне от 1 до 1,5 бар.
Перед вводом в эксплуатацию необходимо точно настроить давление в баке – оно должно быть на 0,2–0,3 бар ниже рабочего давления системы. Это обеспечивает оптимальное поглощение избыточного объема жидкости без перегрузки мембраны. Пренебрежение этим требованием ведет к сбоям в циркуляции и повреждению оборудования.

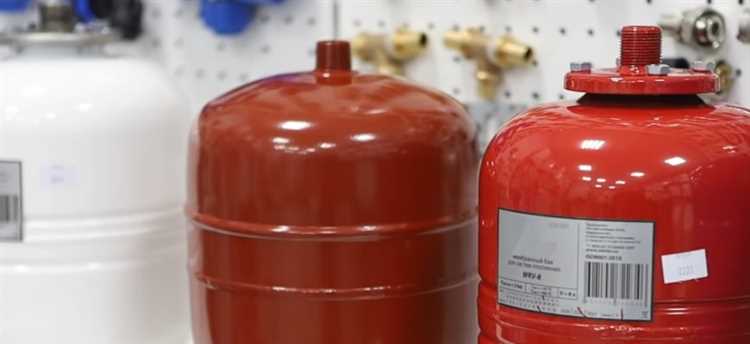

Зачем нужен расширительный бак в закрытой системе отопления
В закрытой системе отопления теплоноситель при нагреве расширяется, создавая избыточное давление. Без компенсации этого давления возникает риск повреждения труб, радиаторов и котельного оборудования. Расширительный бак служит буфером, принимая излишки объёма теплоносителя и предотвращая гидроудары и разгерметизацию системы.
Объём бака подбирается с учётом общего объёма теплоносителя, температуры его нагрева и характеристик теплоносителя (обычно используется вода или антифриз с разной степенью расширения). Например, вода при нагреве с 10°C до 90°C увеличивает объём примерно на 4%, тогда как пропиленгликоль – до 6%. Это значение определяет минимальный объём бака, который должен составлять не менее 10% от общего объёма системы.
Для точного расчёта учитываются также рабочее давление и предельное давление сброса предохранительного клапана. Типичный расчетный диапазон давления – от 1 до 3 бар. Расширительный бак оснащён эластичной мембраной, разделяющей водяную и воздушную камеры. Воздушная часть предварительно закачана под давлением, соответствующим минимальному давлению в системе (обычно 0,8–1,5 бар).
Отсутствие или неправильная работа бака приводит к частым срабатываниям предохранительного клапана, снижению давления после остывания и завоздушиванию радиаторов. При выборе бака важно учитывать не только его объём, но и тип – мембранный или баллонный, в зависимости от предпочтений по обслуживанию и ресурсу мембраны.

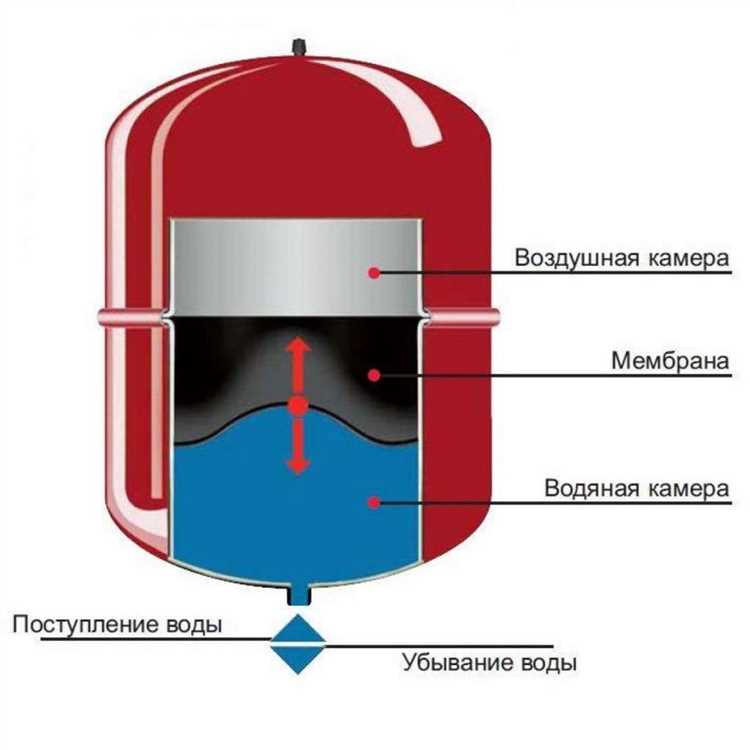

Как происходит компенсация теплового расширения воды

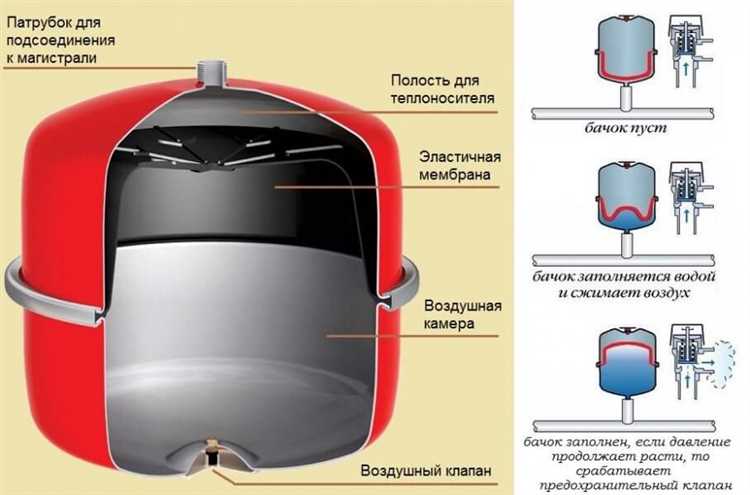

При нагреве вода увеличивается в объеме примерно на 4 % при каждом повышении температуры на 30 °C. В замкнутой системе отопления без расширительного бака это приводит к резкому росту давления, что грозит повреждением труб, радиаторов и котла. Для исключения риска аварии применяется расширительный бак – герметичная ёмкость, разделённая мембраной на две части.
Одна камера бака заполнена воздухом или азотом под давлением 1,5–2,5 бар, вторая соединена с контуром отопления. При нагреве избыточный объём воды вытесняется в бак и сжимает газовую часть. Давление в системе при этом стабилизируется и не превышает допустимых значений.
Объём расширительного бака должен составлять не менее 10 % от общего объёма теплоносителя. Для систем с антифризом или температурой выше 90 °C расчет ведётся с поправкой до 15 %. Перед установкой обязательно производится настройка давления в воздушной камере, оно должно быть на 0,2–0,3 бар ниже минимального рабочего давления системы.
При отсутствии компенсации теплового расширения срабатывает предохранительный клапан, сбрасывая часть теплоносителя. Частые утечки сигнализируют о неправильной настройке бака или его неисправности – например, разрыве мембраны. В таком случае устройство подлежит замене или ремонту.

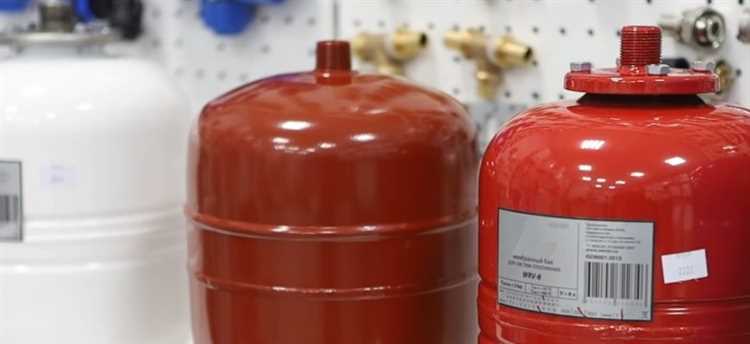

Разница в работе мембранного и открытого расширительного бака
Мембранный расширительный бак – герметичная металлическая ёмкость с эластичной перегородкой внутри. Одна половина заполнена воздухом или азотом под давлением, другая – водой из системы отопления. При нагреве и расширении теплоносителя давление в системе возрастает, и лишний объём поступает в бак, сжимая газовую подушку. После остывания теплоноситель возвращается обратно.
Рабочее давление мембранного бака подбирается строго по расчёту: оно должно быть на 0,2–0,3 бар ниже давления включения насоса. Нормальное значение – 1,5–2,5 бар. Ошибки в подборе давления приводят к сбоям: преждевременному открытию предохранительного клапана или кавитации в насосе.
Открытый расширительный бак – негерметичная ёмкость, установленная в наивысшей точке системы, напрямую сообщающаяся с атмосферой. Нагретый теплоноситель поднимается вверх, избыток уходит в бак. При остывании вода возвращается обратно самотёком. Давление в системе создаётся только за счёт высоты столба воды.
Ключевое различие: мембранный бак работает при избыточном давлении и подходит для замкнутых систем с насосной циркуляцией. Открытый бак совместим только с гравитационными или маломощными насосными системами. Мембранный вариант минимизирует испарение теплоносителя и не требует установки в верхней точке. Открытая конструкция требует утепления, особенно при установке на чердаке, и регулярного контроля уровня воды из-за испарения.
Рекомендация: для современных систем отопления с котлом и автоматикой оптимален мембранный бак. Открытые баки целесообразны только в простых гравитационных схемах без электроники и насосов.

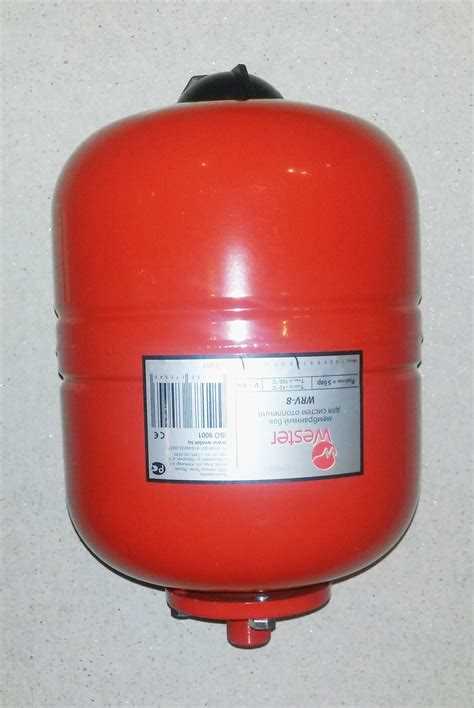

На что влияет давление воздуха в расширительном баке
Давление воздуха в расширительном баке напрямую влияет на эффективность работы всей системы отопления. При недостаточном давлении мембрана не обеспечивает нужного запаса объема для компенсации расширения теплоносителя, что ведёт к росту давления в системе и срабатыванию предохранительного клапана. Это вызывает регулярные потери теплоносителя и необходимость частой подпитки.
Если давление превышает расчетное, объём, доступный для компенсации, уменьшается. При нагреве воды избыточное давление будет возникать быстрее, система становится чувствительной к перегреву. В старых системах это приводит к постоянным воздушным пробкам и нестабильной работе циркуляционного насоса.
Рекомендуемое давление воздуха в баке должно соответствовать статическому давлению воды в нижней точке системы минус 0,1–0,2 бар. Например, при высоте стояка 5 метров (0,5 бар), давление воздуха должно быть около 0,3–0,4 бар. Измерять его нужно при отключённом котле и сливе воды из бака.
Невнимание к этому параметру – частая причина перегревов, утечек и неравномерного обогрева. Регулярная проверка и корректировка давления с помощью автомобильного манометра и насоса с вентильной головкой – обязательная процедура при обслуживании закрытых систем отопления.
Как определить неисправность расширительного бака по симптомам
Нарушение работы расширительного бака приводит к разбалансировке давления в системе отопления и снижению её эффективности. Ниже приведены конкретные признаки, по которым можно определить неисправность.
- Частое срабатывание предохранительного клапана – сигнал о превышении давления. Причина – переполненный бак или потеря объёма воздушной камеры из-за разрыва мембраны.
- Падение давления в системе при остывании указывает на то, что бак не компенсирует уменьшение объёма воды. Мембрана может быть повреждена или в баке отсутствует воздух.
- Постоянный шум в трубах – может возникать из-за кавитации, если бак не гасит гидроудары. Это свидетельствует об утрате его компенсирующих свойств.
- Протечка из воздухоотводчика рядом с баком часто связана с поломкой мембраны: вода попадает в воздушную часть и вытесняется через клапан.
Для диагностики:
- Выключить насос и дождаться остывания системы до температуры ниже 40°C.
- Измерить давление в воздушной камере через ниппель автомобильным манометром. Норма – 0,8–1,0 бар при отключённой системе.
- При отсутствии давления или выбросе воды из ниппеля – мембрана повреждена. Бак требует замены.
Игнорирование этих симптомов приводит к неустойчивой работе системы отопления, риску разрыва труб и постоянному падению давления.

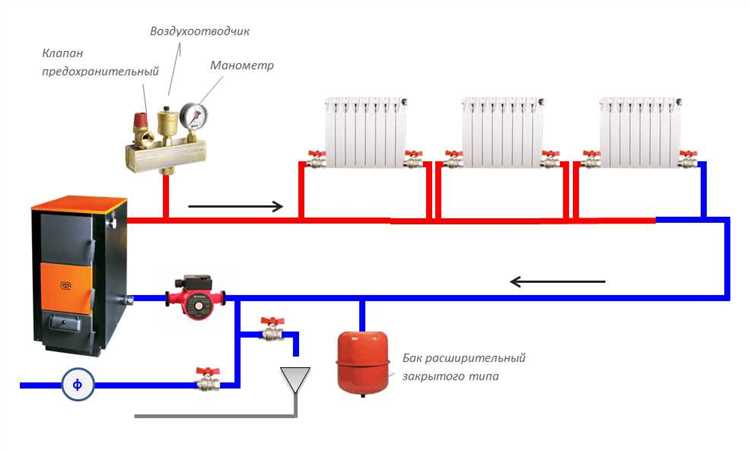

Как правильно подключить расширительный бак к системе отопления
Расширительный бак устанавливается на подающем трубопроводе системы отопления, ближе к котлу и перед циркуляционным насосом. Подключение происходит через отвод с резьбой диаметром 3/4″ или 1″, в зависимости от размера бака и мощности системы.
Для подключения используется тройник с краном, позволяющим в случае необходимости отключать бак без слива всей системы. Важно обеспечить вертикальное расположение бака для правильной работы мембраны и предотвращения воздушных пробок.
Перед монтажом бак необходимо предварительно заполнить сжатым воздухом или азотом до рабочего давления, соответствующего гидростатическому давлению системы (обычно 1,0–1,5 бар для одноэтажных систем и до 2,0 бар для многоэтажных).
Соединение должно быть герметичным и выдерживать рабочее давление системы (обычно до 3 бар). Рекомендуется использовать уплотнительные материалы, устойчивые к высоким температурам, например фум-ленту или паронитовые прокладки.
Для предотвращения гидравлических ударов и повышения эффективности работы бака, расстояние от бака до котла должно быть не менее 0,5 м. При установке в закрытых системах необходимо контролировать давление и при необходимости корректировать его с помощью встроенного клапана.
Подключение расширительного бака обязательно сопровождается установкой манометра и воздухоотводчика на подающей линии для контроля давления и удаления воздуха из системы.
Вопрос-ответ:
Для чего нужен расширительный бак в системе отопления?
Расширительный бак выполняет функцию компенсации изменения объема теплоносителя при его нагреве и охлаждении. Поскольку вода при нагреве расширяется, без бака давление в системе могло бы резко повыситься, что может привести к повреждению труб и оборудования. Бак принимает излишки жидкости, сохраняя стабильное давление и предотвращая аварийные ситуации.
Почему расширительный бак разделён на две части и как это влияет на его работу?
Внутри бака находится гибкая мембрана, которая отделяет пространство с водой от воздушной камеры. Мембрана позволяет компенсировать изменение объема жидкости без контакта с воздухом, что уменьшает риск коррозии и образования воздушных пробок. При нагреве вода сжимает воздух, который действует как амортизатор, сглаживая перепады давления.
Какие признаки указывают на неисправность расширительного бака?
Если бак вышел из строя, в системе часто наблюдаются резкие скачки давления или его постоянный рост. Также могут появляться посторонние шумы, вода может подтекать возле бака, а при нажатии на клапан можно заметить избыток жидкости вместо воздуха. Часто это связано с повреждением мембраны или потерей давления в воздушной камере.
Как правильно подобрать расширительный бак для частного дома?
Подбор бака зависит от объема системы отопления и объема теплоносителя. Обычно производитель указывает рекомендуемый размер для определённого количества воды. Также учитывается максимальное рабочее давление и температура теплоносителя. Важно выбирать бак с запасом, чтобы обеспечить надежную работу без излишних перепадов давления.
