Как работает реле сухого хода

Реле сухого хода представляет собой защитное устройство, предназначенное для автоматического отключения насосного оборудования при отсутствии воды в системе. Его установка критически важна в автономных водоснабжающих системах, где риск работы насоса «всухую» может привести к перегреву, поломке рабочих элементов и полной остановке подачи воды.

Основной принцип действия реле основан на отслеживании наличия давления или расхода воды в трубопроводе. В системах, использующих реле давления, прибор срабатывает при падении давления ниже заданного порога. Альтернативный вариант – индукционные или электронные датчики протока, реагирующие на прекращение движения жидкости. В обоих случаях реле разрывает цепь питания насоса, предотвращая его сухой ход.

Рекомендуется выбирать реле с возможностью ручного и автоматического перезапуска, чтобы после восстановления водоснабжения не требовалось вмешательство оператора. Также важно учитывать совместимость устройства с мощностью насоса и типом управления (однофазное или трёхфазное подключение).

Неправильная настройка порогов срабатывания часто приводит к ложным срабатываниям или, напротив, игнорированию опасных условий. Поэтому при установке реле сухого хода следует строго следовать технической документации производителя и учитывать параметры конкретной водоснабжающей системы.

Назначение реле сухого хода и его роль в защите насосного оборудования

Реле сухого хода служит для автоматического отключения насоса при отсутствии воды в системе. Это устройство предотвращает работу насосного оборудования «всухую», которая приводит к перегреву, ускоренному износу рабочих элементов и выходу из строя уплотнительных узлов.

При понижении давления или отсутствии протока реле размыкает электрическую цепь, отключая питание насоса. В отличие от традиционных защитных механизмов, таких как тепловые реле, реле сухого хода реагирует именно на параметры гидравлической части системы, а не на перегрузку по току.

Наиболее распространены два типа реле: по давлению и по протоку. Первый вариант контролирует минимальное давление в трубопроводе, второй – наличие движения воды. Для систем со скважинными насосами предпочтительнее реле протока, поскольку падение давления не всегда является надежным индикатором сухого хода.

Рекомендуется устанавливать реле сухого хода в сочетании с гидроаккумулятором и реле давления. Такая схема обеспечивает комплексную защиту и исключает ложные срабатывания.

Важно учитывать параметры настройки: давление отключения должно быть выше значения, при котором система может потерять воду, но ниже рабочего диапазона насоса. Неправильная установка приводит либо к частым отключениям, либо к запаздыванию срабатывания и повреждению оборудования.

Реле сухого хода значительно продлевает срок службы насосного оборудования и снижает затраты на обслуживание. Его установка особенно актуальна при нестабильном водоснабжении, в системах с колодцами, скважинами и автономных водопроводах.

Как реле определяет отсутствие воды в трубопроводе

Реле сухого хода фиксирует отсутствие воды по изменению физических параметров, сопровождающих падение давления или прекращение протока жидкости. Наиболее распространённые типы устройств используют датчики давления или протока, встроенные в систему водоснабжения.

В реле давления срабатывание происходит при падении давления ниже установленного порога. Когда насос включается, но вода отсутствует, давление в системе не повышается – это является сигналом аварийного режима. Устройство обесточивает насос, предотвращая его работу «всухую».

Проточные реле реагируют на скорость движения воды. При включении насоса датчик фиксирует, есть ли фактический поток. Если поток не достигает минимального порога, встроенное реле отключает питание насоса. Это особенно эффективно при использовании скважинных насосов и систем с гидроаккумуляторами.

Некоторые модели реле оснащены встроенной задержкой времени отключения для исключения ложных срабатываний при кратковременных перепадах давления. Также возможно подключение реле к контроллерам автоматизации с цифровыми датчиками, позволяющими точную калибровку по условиям конкретного трубопровода.

Для корректной работы реле важно соблюдать рекомендации производителя по установке: размещать устройство в зоне стабильного потока, исключать наличие воздушных пробок и использовать фильтры, предотвращающие попадание механических частиц на чувствительные элементы.

Типы датчиков, применяемых в реле сухого хода

В реле сухого хода применяются датчики, фиксирующие параметры, по которым определяется наличие воды в системе. Наиболее распространены три типа: датчики давления, протока и уровня.

Датчики давления устанавливаются непосредственно на трубопровод и контролируют минимальное значение давления в системе. При его снижении ниже заданного порога происходит отключение насоса. Рекомендуется использовать их в системах с глубокими скважинами или автономными насосными станциями.

Датчики протока реагируют на движение воды через трубопровод. При отсутствии потока подача питания на насос прекращается. Эти датчики эффективны в системах с переменным водоразбором, где важно фиксировать не давление, а факт движения жидкости. Их монтаж требует точного соблюдения направления потока.

Датчики уровня контролируют присутствие воды в резервуарах или колодцах. Обычно используются поплавковые, электродные или емкостные модели. Поплавковые надежны, но чувствительны к загрязнению. Электродные обеспечивают точную работу, но требуют электропроводящей среды. Емкостные не имеют подвижных частей, устойчивы к агрессивным средам, применимы в промышленных установках.

Выбор типа датчика зависит от характеристик системы: глубины скважины, вариативности расхода, качества воды. Для бытового применения чаще всего используются датчики давления, тогда как для промышленных объектов предпочтительны емкостные или электродные уровнемеры.

Особенности подключения реле сухого хода к системе водоснабжения

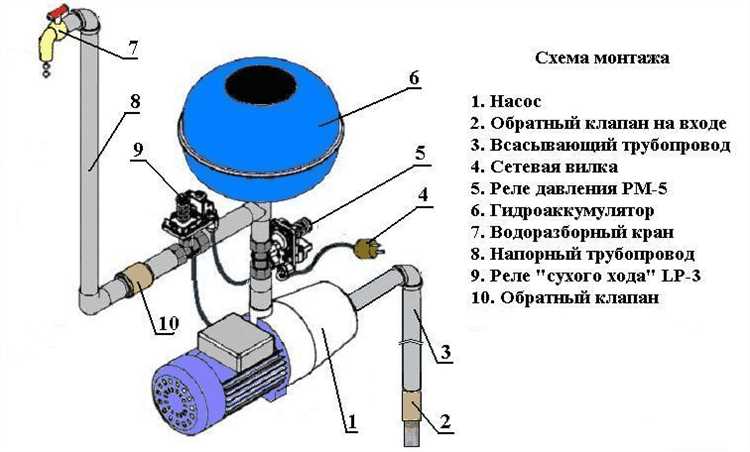

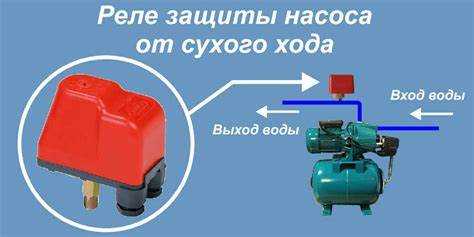

Реле сухого хода устанавливается на напорной линии между насосом и первым потребителем. Оптимальное место – участок после обратного клапана и до первого ответвления трубопровода. Это обеспечивает корректную реакцию реле на изменение давления или наличие потока.

При использовании реле, реагирующего на давление, необходимо учитывать рабочий диапазон устройства. Настройка должна соответствовать минимальному давлению в системе при отключённом насосе. Если реле реагирует на отсутствие протока, его монтаж возможен только в горизонтальном положении, чтобы избежать ложных срабатываний.

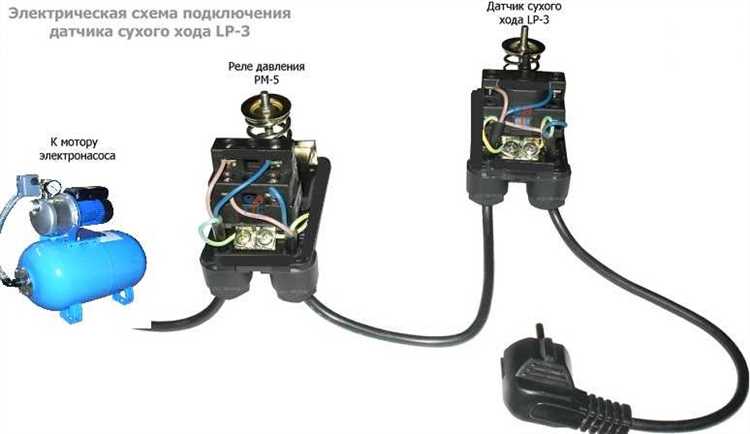

Подключение к электросети выполняется через управляющий контакт реле, размыкающий цепь питания насоса при срабатывании. При этом важно использовать кабель сечением, соответствующим мощности насоса, и обязательно установить термозащиту.

Для стабильной работы реле требуется герметичность соединений. Малейшая утечка воздуха снижает точность измерений. Все резьбовые соединения уплотняются лентой ФУМ или анаэробным герметиком. Использование пакли нежелательно из-за риска попадания волокон внутрь датчика.

При наличии гидроаккумулятора важно учитывать, что слишком большая емкость может замедлить реакцию реле. В таких случаях предпочтительнее модели с регулируемой чувствительностью или встроенным таймером задержки отключения.

Если в системе присутствует автоматика давления, реле сухого хода подключается последовательно в цепь питания. Это позволяет защитить насос от работы всухую, не мешая стандартной схеме включения по давлению.

Порядок настройки порогов срабатывания реле

Настройка порогов реле сухого хода требует точного соблюдения последовательности действий и учета параметров конкретной насосной системы. Неправильные значения могут привести к ложным срабатываниям или отказу защиты.

1. Отключите питание насоса перед началом настройки. Убедитесь, что давление в системе стабилизировано.
2. Определите минимально допустимое давление в системе, при котором работа насоса должна прекращаться для предотвращения работы «всухую». Это значение зависит от глубины скважины и типа насоса, но обычно составляет 0,1–0,5 бар.

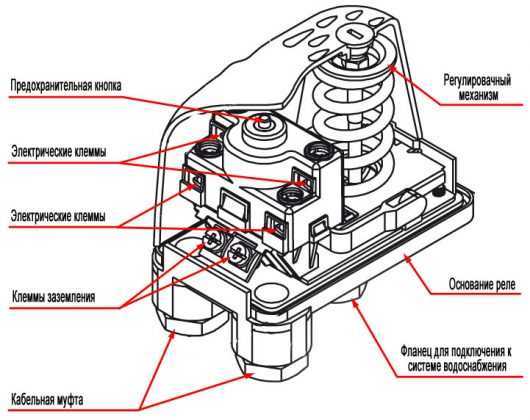

3. Откройте крышку реле. Внутри находятся два регулировочных винта: один отвечает за порог отключения (минимум), второй – за гистерезис.
4. Поверните винт порога отключения против часовой стрелки для понижения давления срабатывания, по часовой – для повышения. Контролируйте изменение параметра по манометру в системе.
5. Настройте гистерезис таким образом, чтобы повторное включение происходило только после стабилизации давления. Оптимальное значение – 0,5–1 бар.
6. Подключите питание, включите насос, следите за поведением системы. При достижении минимального давления реле должно отключить насос. Если этого не происходит – корректируйте винт порога отключения.
7. Проведите цикл «включение–отключение» минимум 3 раза для проверки стабильности срабатывания.

После завершения настройки обязательно зафиксируйте винты, закройте крышку и опломбируйте устройство при необходимости.

Сценарии отключения насоса при срабатывании реле

Другой сценарий – резкое снижение потока, фиксируемое расходомерами или датчиками давления, свидетельствующее о подсосе воздуха или пустом резервуаре. В таких случаях отключение происходит в течение 1–3 секунд для предотвращения перегрева и износа ротора.

В системах с резервуаром реле может срабатывать при снижении уровня ниже установленной отметки, обычно на 10–15% объема емкости, что предотвращает работу насоса на «сухом» и гарантирует стабильность подачи.

Некоторые реле оснащены задержкой отключения 2–5 секунд, позволяющей избежать ложных срабатываний при кратковременных перепадах давления или колебаниях уровня.

При использовании реле сухого хода необходимо учитывать параметры системы: максимальное давление, допустимую частоту включений и время задержки. Оптимальное программирование сценариев отключения снижает риск аварий и продлевает срок службы насосного оборудования.

Типичные неисправности реле сухого хода и способы их устранения

Реле сухого хода в системах водоснабжения чаще всего выходит из строя по следующим причинам:

• Залипание контактов. Происходит из-за загрязнения или коррозии на контактных поверхностях. Решение: отключить питание, очистить контакты мелкой шкуркой или спиртовым раствором, при сильном износе – заменить контактную группу.
• Неисправность датчика уровня. Погрешности возникают из-за отложений известкового налета или механических повреждений. Для устранения очистить датчик с помощью мягких неабразивных средств, проверить целостность и калибровку, при необходимости заменить датчик.
• Поломка мембраны (если предусмотрена конструкцией). Приводит к нарушению герметичности и некорректной работе реле. Замена мембраны или всего блока реле обязательна, восстановление обычно невозможно.
• Выход из строя электромагнитной катушки. Проявляется отсутствием срабатывания реле. Проверить сопротивление катушки мультиметром, при обрыве – заменить катушку или реле полностью.
• Ошибки подключения или износ кабельной разводки. Проверьте все контакты и соединения на предмет ослабления и повреждений, зачистите и зафиксируйте соединения, замените поврежденные участки проводов.

Регулярное техническое обслуживание и своевременная диагностика снижают риск возникновения перечисленных неисправностей.
