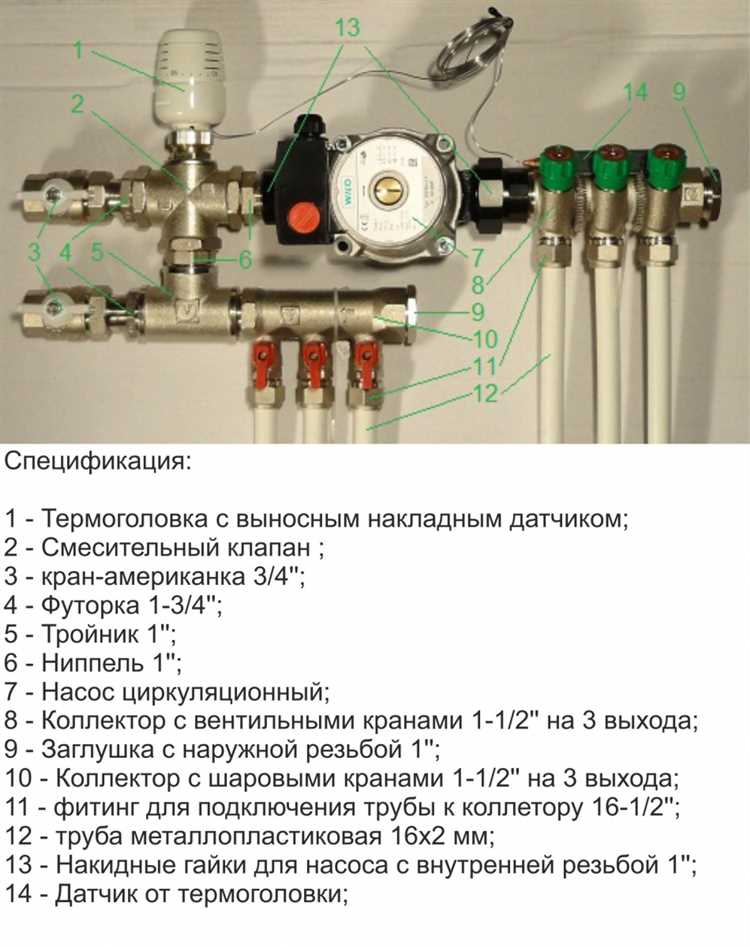

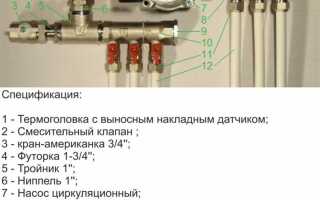

Смесительный узел – ключевой элемент в системе водяного тёплого пола, обеспечивающий подачу теплоносителя строго определённой температуры. Его основная задача – снизить температуру воды, поступающей из котла (часто 70–80 °C), до безопасного диапазона 30–45 °C, пригодного для циркуляции в трубах под напольным покрытием.
Узел работает по принципу смешивания горячей воды из подающей линии и охлаждённой воды из обратки. Это осуществляется с помощью трёхходового или двухходового клапана с термостатическим элементом. Трёхходовой клапан чаще применяется в системах с повышенной нагрузкой и позволяет точно регулировать температурный баланс. Двухходовой клапан подходит для небольших площадей и простых схем отопления.
Оптимальная настройка узла включает установку термоголовки, балансировочных вентилей и, при необходимости, байпаса с ограничителем температуры. Отсутствие корректной настройки приводит к перегреву поверхности пола или недостаточному прогреву, что напрямую влияет на комфорт и энергозатраты.
Рекомендуется устанавливать смесительный узел как можно ближе к коллектору, чтобы минимизировать теплопотери и упростить гидравлическую балансировку. Для систем с несколькими контурами предпочтительна интеграция с насосной группой, что обеспечивает стабильную циркуляцию независимо от длины петель.

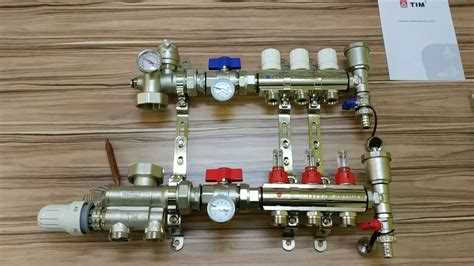

Назначение смесительного узла в системе водяного теплого пола
Смесительный узел обеспечивает подачу теплоносителя в контур теплого пола с температурой, не превышающей 45 °C. Стандартная температура теплоносителя в подающем трубопроводе котла достигает 70–90 °C, что недопустимо для напольной системы из-за риска повреждения покрытия и снижения комфорта.
Основная задача узла – смешивание горячей воды из подачи с охлажденной из обратки до заданного уровня. Это реализуется с помощью термостатического или сервоприводного трёхходового (реже – двухходового) клапана, реагирующего на температуру смешанного потока. Параллельно может использоваться насос для поддержания стабильной циркуляции внутри малой гидравлической петли.
Отсутствие смесительного узла приводит к локальному перегреву, неравномерному прогреву помещений и преждевременному износу труб. В системах с несколькими контурами смесительный узел позволяет точно настраивать температурный режим каждого из них, обеспечивая адаптацию под теплопотери конкретных зон.
Правильно подобранный смесительный узел исключает тепловые скачки, снижает инерционность системы и оптимизирует работу котла, предотвращая частые включения и перегрев. Для эффективности рекомендуется использовать узлы с функцией термоконтроля, байпасом и возможностью ручной регулировки при отказе автоматики.
Как осуществляется понижение температуры теплоносителя
Трехходовой клапан смешивает горячую воду из подачи с охлажденной из обратки. Регулировка осуществляется термоголовкой с выносным датчиком, размещённым в потоке смешанной воды. Например, при превышении заданной температуры термоголовка закрывает подачу горячей воды и увеличивает приток из обратки, стабилизируя температурный режим.
Для точной регулировки рекомендуется использовать автоматические сервоприводы, управляемые контроллером в зависимости от температуры в помещении и данных с датчиков теплоносителя. Это позволяет поддерживать температуру с точностью до 1–2 °C.
В системах с высоким гидравлическим сопротивлением эффективным решением становится применение насосно-смесительного узла. В нем циркуляционный насос обеспечивает постоянный поток, а регулирующий клапан дозирует горячую воду. Установка байпасного клапана предотвращает перегрев при недостаточном потоке по контуру теплого пола.
Для предотвращения термических скачков и инерционности системы важна правильная настройка термостатических элементов и балансировка обратного контура. При этом критично учитывать теплопотери и тепловую нагрузку помещения, чтобы избежать излишнего перегрева или недостаточного прогрева пола.
Роль термостатического клапана в регулировании температуры
Термостатический клапан управляет температурой теплоносителя, поступающего в контур теплого пола, автоматически ограничивая максимальное значение. Его основная задача – смешивание горячей воды из подающего трубопровода с остывшим обратным потоком для получения заданной температуры подачи, обычно в диапазоне 30–45 °C.
Клапан оснащён термочувствительным элементом (чаще всего восковым или жидкостным), который реагирует на температуру смешанной воды. При превышении установленного значения термоголовка перекрывает подачу горячего теплоносителя и увеличивает приток из обратки, снижая температуру. Когда температура падает ниже установленного уровня, процесс происходит в обратном направлении.
На практике оптимально использовать термостатические клапаны с регулируемым диапазоном настройки и возможностью ручной калибровки. Это позволяет точно адаптировать узел под конкретные теплотехнические характеристики помещения и котельного оборудования. Например, при подключении теплого пола к высокотемпературной системе радиаторного отопления клапан критически важен для предотвращения перегрева напольного покрытия и его деформации.
Рекомендуется выбирать модели с возможностью установки внешнего датчика температуры для более точного контроля. Такие клапаны обеспечивают более стабильную работу при нестабильном давлении или колебаниях температуры в подающем контуре.
Некорректная настройка или отсутствие термостатического клапана ведёт к резким температурным скачкам, снижению комфорта и риску выхода из строя элементов теплого пола. Поэтому его установка обязательна при использовании смесительного узла в системе теплого пола.

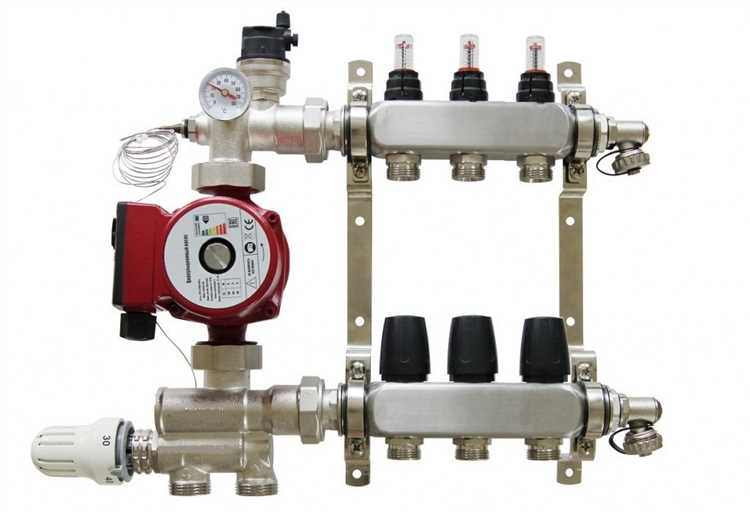

Влияние трехходового клапана на смешивание горячей и обратной воды
Трехходовой клапан регулирует пропорции подачи из теплоносителя и обратной линии, обеспечивая стабильную температуру воды, поступающей в контур теплого пола. При корректной настройке он поддерживает температуру в диапазоне 30–45 °C, предотвращая перегрев стяжки и деформацию напольного покрытия.
Принцип работы основан на изменении положения запорного элемента, управляемого термоголовкой или сервоприводом. При повышении температуры в подающей линии клапан ограничивает поток горячей воды, увеличивая долю обратного потока. Это позволяет избежать температурных скачков, которые снижают эффективность и срок службы системы.
Рекомендуемое расположение клапана – между подачей, обраткой и подающим коллектором теплого пола. При выборе модели следует учитывать номинальный расход воды: для бытовых систем достаточно клапана с пропускной способностью 2–4 м³/ч. Также важно выбирать устройства с возможностью ручной регулировки или подключения к автоматике, что особенно актуально при наличии погодозависимого управления.
Неправильная настройка клапана приводит к недостаточному прогреву или перегреву контуров. Например, при перекрытии подачи горячей воды ниже расчетной нормы температура падает ниже 28 °C, что делает систему неэффективной. Избыточный приток горячей воды без учета обратки вызывает перегрев и повреждение отделки.
Для точного смешивания необходимо регулярно проверять работу термоголовки, степень открытия клапана и температуру на выходе. Использование клапанов с температурной шкалой упрощает настройку и снижает риски ошибок.
Особенности подключения циркуляционного насоса к смесительному узлу
Циркуляционный насос должен устанавливаться на подающей или обратной линии перед входом в контур теплого пола, но после смесительного клапана. Оптимальное место – между трехходовым (или двухходовым) клапаном и подающим коллектором теплого пола. Это обеспечивает стабильную подачу теплоносителя заданной температуры и исключает скачки давления внутри системы.
Не рекомендуется подключать насос перед смесителем, поскольку это нарушает баланс между подачей горячей воды из котла и обратным потоком из системы. В результате может произойти перегрев или нехватка тепла в контурах.
Циркуляционный насос должен быть рассчитан на производительность минимум 2 л/мин на каждый 10 м² теплого пола, при перепаде давления около 0,3–0,6 бар. Необходимо учитывать сопротивление труб и фитингов, особенно при больших длинах контуров.
Направление потока на корпусе насоса должно строго соответствовать фактическому направлению движения теплоносителя. Неверное подключение приведёт к кавитации и выходу узла из строя.
Подключение насоса осуществляется с использованием запорной арматуры с американками, что облегчает демонтаж и обслуживание. Обязательно предусматривается установка грязевика перед насосом для защиты от механических примесей.
Электрическое подключение должно быть выполнено через термостат или контроллер, который включает насос только при необходимости подачи тепла. Это снижает энергопотребление и продлевает срок службы оборудования.
Типовые ошибки при сборке и запуске смесительного узла
Ошибки при сборке и запуске смесительного узла теплого пола приводят к снижению эффективности системы и ускоренному износу компонентов. Рассмотрим наиболее распространённые из них и способы их устранения.
- Неправильный монтаж трехходового клапана: часто клапан устанавливают с нарушением направления потока, что снижает точность регулировки температуры и может привести к перегреву системы. Рекомендуется строго соблюдать маркировку направления потока и проверять её перед запуском.
- Отсутствие или неправильная установка обратного клапана: без обратного клапана возникает риск обратной циркуляции, которая ухудшает баланс подачи тепла. Обратный клапан должен быть установлен на подающей линии, согласно проекту, и протестирован на герметичность.
- Неправильная настройка температуры на термостате или контроллере: установка слишком высокой температуры подачи вызывает повышенный износ труб и теплообменников. Оптимальный диапазон подачи обычно составляет 35–45 °C, это предотвращает термические нагрузки на систему.
- Игнорирование гидравлической балансировки: отсутствие балансировочных вентилей или их неправильная настройка приводит к неравномерному прогреву разных зон. Балансировка производится с помощью регулировочных вентилей с измерением перепада давления и расхода воды.
- Неправильное подключение датчиков температуры: установка датчиков вне зоны эффективного теплообмена или с плохим контактом приводит к ошибкам в управлении. Датчики должны крепиться непосредственно на подающей трубе, избегая воздушных карманов.
- Отсутствие воздухоотводчиков или их неэффективная работа: воздух в системе вызывает шумы и снижает циркуляцию теплоносителя. Автоматические воздухоотводчики должны устанавливаться в верхних точках смесительного узла и регулярно проверяться на исправность.
- Пренебрежение проверкой герметичности соединений: подтекания на фитингах и трубах снижают давление и увеличивают риск коррозии. Все резьбовые соединения необходимо уплотнять лентой ФУМ или другими рекомендованными материалами и проверять на давление не ниже рабочего.
Соблюдение этих рекомендаций при сборке и запуске смесительного узла позволяет обеспечить стабильную работу теплого пола, повысить срок службы оборудования и оптимизировать расход энергии.
Вопрос-ответ:
Какую функцию выполняет смесительный узел в системе теплого пола?
Смесительный узел служит для регулировки температуры теплоносителя, который поступает в контур теплого пола. Он смешивает горячую воду из отопительного котла с остывшей водой, возвращающейся из труб отопления, чтобы достичь нужного уровня температуры. Это необходимо для защиты системы и создания комфортных условий в помещении.
Из каких основных компонентов состоит смесительный узел теплого пола?
В состав смесительного узла входят насос, который обеспечивает циркуляцию теплоносителя, трехходовой клапан для смешивания горячей и холодной воды, а также датчики температуры и терморегуляторы. Все эти элементы работают совместно, чтобы поддерживать стабильный температурный режим в трубах пола.
Почему важно контролировать температуру воды в системе теплого пола через смесительный узел?
Температура воды, проходящей через трубы теплого пола, должна быть значительно ниже, чем в радиаторной системе, обычно около 35-45 градусов. Без контроля она может быть слишком высокой, что приведет к повреждению покрытия пола и снижению комфорта. Смесительный узел обеспечивает плавное понижение температуры, предотвращая такие проблемы.
Каким образом регулируется температура в смесительном узле? Можно ли настроить её вручную?
Регулировка происходит за счёт изменения положения трехходового клапана, который смешивает горячую и холодную воду. В современных системах это часто осуществляется автоматически с помощью датчиков и термостатов, однако в некоторых узлах есть возможность ручной настройки, позволяющая задать желаемый температурный режим.
Какие проблемы могут возникнуть при неправильной работе смесительного узла теплого пола?
Если смесительный узел не выполняет свою задачу корректно, в системе может возникнуть перегрев труб, что приведёт к повреждению напольного покрытия или дискомфорту в помещении. Также возможны перебои с циркуляцией теплоносителя, снижение КПД отопления и повышенный расход энергии.
Как работает смесительный узел в системе тёплого пола и зачем он нужен?
Смесительный узел регулирует температуру теплоносителя, поступающего в контур тёплого пола. Он смешивает горячую воду из основного отопительного контура с более холодной обратной водой из пола. Благодаря этому подача в систему не перегревается, что предотвращает повреждение труб и обеспечивает комфортную температуру поверхности пола. Управление узлом позволяет поддерживать стабильный уровень тепла, что улучшает общую работу системы.
Какие компоненты входят в смесительный узел тёплого пола и как они взаимодействуют между собой?
В состав смесительного узла обычно входят триходовой клапан, циркуляционный насос, термостат и датчики температуры. Триходовой клапан регулирует соотношение горячей и обратной воды, циркуляционный насос обеспечивает движение теплоносителя, а термостат контролирует температуру и управляет клапаном. Датчики следят за текущей температурой в системе и передают данные контроллеру. Совместная работа всех этих элементов помогает поддерживать оптимальные условия для равномерного прогрева пола и экономии энергии.
