Термопара в газовом котле выполняет ключевую функцию – она управляет подачей газа к горелке, основываясь на наличии пламени. Это не просто температурный датчик, а элемент системы безопасности, предотвращающий утечку газа при затухании пламени. Устройство термопары включает два спаянных проводника из разных металлов, например, медь и константан, на месте спая которых при нагреве возникает термоэлектрическое напряжение.
Для нормальной работы термопары необходимо достижение температуры около 600–650 °C в зоне горения. При этом возникает напряжение порядка 15–30 мВ, достаточное для удержания электромагнитного клапана в открытом положении. Если пламя исчезает, напряжение падает до нуля, клапан перекрывает подачу газа. Эта реакция происходит в течение 1–3 секунд, что исключает накопление горючей смеси.
Выбор термопары должен соответствовать модели газового котла и параметрам электромагнитного клапана. Несовместимость может привести к ложным срабатываниям или утечке газа. Использование оригинальных комплектующих и регулярная проверка термопары – обязательные условия безопасной эксплуатации оборудования.
Что такое термопара и из чего она состоит
Основу термопары составляют два провода из различных металлов, соединённых в одной точке – это рабочий спай. При нагревании этой точки возникает термо-ЭДС (электродвижущая сила), пропорциональная температуре нагрева.
- Жилы из разнородных металлов. Наиболее распространённые комбинации для газовых котлов – медь и константан. Эти материалы подбираются с учётом стабильности термо-ЭДС и стойкости к коррозии при высоких температурах.
- Рабочий спай. Располагается непосредственно в зоне пламени. Чем стабильнее соединение, тем точнее измерение. Качество пайки критически влияет на надёжность всей системы.
- Изоляция. Внешняя оболочка защищает провода от механических повреждений и высоких температур. Обычно используется керамика или термостойкий пластик.
- Контактный наконечник. Подключается к газовому клапану. Именно через него термопара передаёт напряжение, необходимое для удержания электромагнитного клапана в открытом положении.
Рекомендация: при замене термопары важно учитывать совместимость металлов, длину провода и тип резьбового соединения с клапаном. Некачественный аналог может некорректно реагировать на температуру, что приведёт к ложному отключению подачи газа.
Как термопара генерирует напряжение при нагреве
Напряжение возникает только при наличии температурного градиента: точка спая (горячий контакт) должна быть значительно теплее свободных концов (холодного контакта). В газовом котле спай размещается в зоне горения, а холодные концы подключены к системе управления.
Типичный выходной сигнал термопары типа K (хромель-алюмель), используемой в котлах, составляет от 1 до 2,5 мВ при температуре пламени около 600–800 °C. Этого достаточно для удержания электромагнитного клапана в открытом положении.
Важно: при снижении температуры пламени ниже 500 °C напряжение падает ниже порогового значения (обычно около 0,7 мВ), и клапан автоматически закрывается, перекрывая подачу газа. Это обеспечивает безопасное отключение при затухании пламени.
Для стабильной работы термопары необходимо обеспечить чистоту поверхности контакта с пламенем и отсутствие окислов. Даже тонкий слой нагара снижает температуру нагрева, а значит – и генерируемое напряжение.

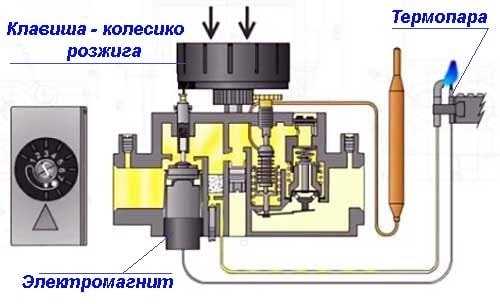

Роль термопары в системе безопасности газового котла
Термопара контролирует наличие пламени на запальной горелке. Она состоит из двух металлов с разной термоэлектрической активностью. При нагреве на её контактах возникает ток до 30 мВ, достаточный для удержания электромагнитного клапана в открытом положении.
Если пламя гаснет, температура термопары быстро снижается, ток исчезает, и клапан автоматически закрывается, перекрывая подачу газа. Это предотвращает утечку и взрыв газа в случае срыва пламени или неисправности системы розжига.
Для эффективной работы термопары важно следить за её состоянием. На практике снижение ЭДС ниже 15 мВ уже указывает на деградацию спая или загрязнение. Рекомендуется чистить контакт термопары не реже одного раза в сезон и проверять выходное напряжение мультиметром в режиме постоянного тока.
Некорректная установка или деформация термопары также нарушают её работу. Расстояние от пламени до спая должно составлять 3–5 мм. При отклонении от этого диапазона формируется недостаточный нагрев, что приводит к ложным срабатываниям защиты и остановке котла.
Использование оригинальных термопар, рекомендованных производителем котла, снижает риск отказа системы. Подделки часто не обеспечивают стабильное напряжение и не выдерживают температурных циклов.

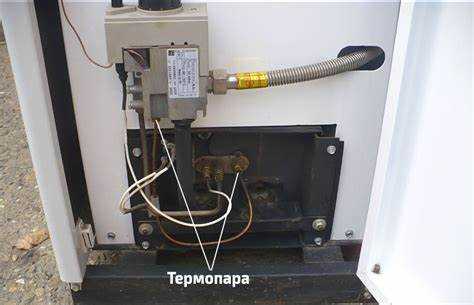

Почему термопара отключает подачу газа при затухании пламени
Термопара служит ключевым элементом системы безопасности газового котла. Она представляет собой спай двух разных металлов, генерирующих термоэлектрическое напряжение при нагреве. Когда пламя горелки активно, температура на кончике термопары достигает 600–800 °C, что обеспечивает стабильное напряжение в диапазоне 15–30 мВ. Это напряжение удерживает электромагнитный клапан в открытом состоянии, позволяя газу поступать к горелке.
Если пламя исчезает – по причине сквозняка, засора форсунки или сбоев розжига – температура термопары мгновенно падает. При снижении температуры ниже 200 °C напряжение перестаёт удерживать соленоид, и клапан автоматически закрывается. Это предотвращает утечку газа в помещение, что критично при отсутствии вентиляции или в условиях ограниченного пространства.
Важно регулярно проверять термопару на наличие окалины и следов окисления, поскольку загрязнение снижает её чувствительность и может задержать реакцию отключения. Рекомендуется менять термопару каждые 2–3 года эксплуатации, особенно при интенсивной работе котла. Также стоит контролировать стабильность напряжения – если оно падает ниже 10 мВ при горящем пламени, элемент нуждается в замене.

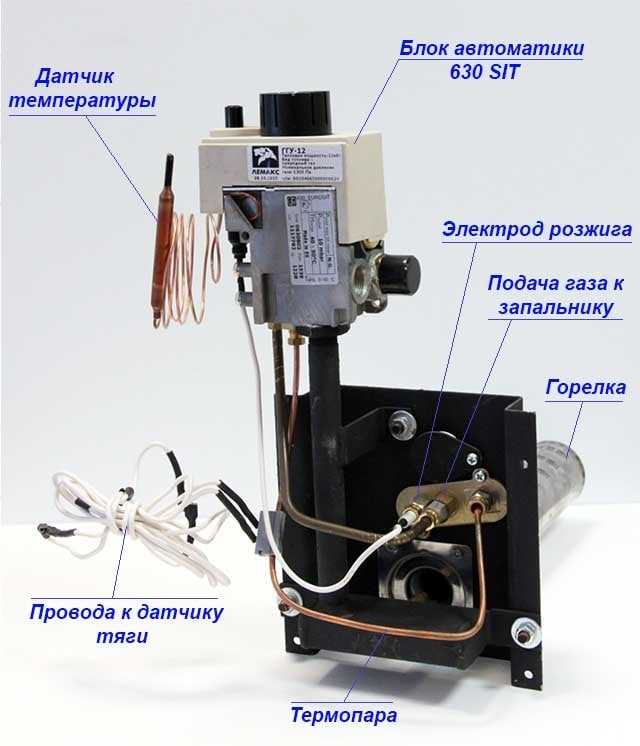

Где именно в котле устанавливается термопара
Термопара монтируется непосредственно рядом с запальной горелкой, в зоне постоянного контакта с её пламенем. Её наконечник должен находиться в устойчивом пламени, чтобы обеспечивать стабильную термоэлектрическую генерацию. Расстояние от конца термопары до центра факела запальника обычно составляет 3–5 мм.
Корпус термопары фиксируется к кронштейну горелочного узла с помощью винтового или зажимного крепления. Этот элемент должен быть установлен так, чтобы его невозможно было случайно сместить в ходе эксплуатации или технического обслуживания.
Провод термопары направляется к газовому клапану с соблюдением минимального радиуса изгиба (не менее 25 мм) и укладки вдали от нагревающихся элементов. Контактный конец подключается к соответствующему разъёму на электромагнитной катушке клапана, что обеспечивает замыкание цепи при наличии тепла от запального пламени.
При установке важно обеспечить жёсткую фиксацию термопары, её надёжное заземление и отсутствие трещин на керамической изоляции. Любое отклонение положения наконечника от оптимальной зоны пламени снижает эффективность и может привести к самопроизвольному отключению подачи газа.
Как проверить исправность термопары мультиметром
Для проверки термопары необходимо использовать мультиметр с функцией измерения постоянного напряжения (мВ). Сначала отключите газовый котел от питания и снимите термопару с узла газового клапана. Установите мультиметр в режим измерения напряжения постоянного тока с диапазоном от 0 до 50 мВ.
Если напряжение не достигает 15 мВ или отсутствует, это указывает на повреждение или износ термопары. В норме при охлаждении наконечника напряжение должно падать плавно. Резкие скачки или нестабильные показания свидетельствуют о внутренних повреждениях элемента.
После проверки дайте термопаре остыть и убедитесь, что напряжение упало к нулю, что подтверждает корректную работу термопары как термоэлектрического элемента. Повторная проверка после монтажа должна показать аналогичные результаты при нагреве.
Частые признаки неисправности термопары в котле
Термопара отвечает за контроль наличия пламени и безопасность работы газового котла. При её неисправности устройство перестаёт корректно фиксировать пламя, что приводит к отключениям или сбоям.
- Котёл гаснет сразу после зажигания – термопара не создаёт достаточного напряжения для поддержания электромагнитного клапана.
- Появление запаха газа при включении – сигнализирует о том, что клапан остаётся открытым без контроля пламени из-за сбоя в термопаре.
- Периодические самопроизвольные отключения котла – нестабильное напряжение термопары приводит к ложным срабатываниям защиты.
- Отсутствие реакции на перезапуск – термопара не нагревается или имеет повреждения, что мешает генерации сигнала для открытия клапана.
Рекомендуется проверить целостность и плотность крепления термопары в зоне горелки, а также измерить её выходное напряжение при нагреве (должно быть около 20-30 мВ). При снижении параметров или видимых повреждениях – заменить термопару.
Порядок замены термопары своими руками
Отключите газ и убедитесь, что котел полностью остыл. Закройте подачу газа на клапане.
Снимите декоративный кожух котла, чтобы получить доступ к термопаре и газовому клапану.
Отсоедините наконечник термопары от газового клапана, аккуратно раскрутив соединительную гайку при помощи ключа на 10–12 мм.
Извлеките старую термопару из посадочного отверстия в горелке. Для этого может потребоваться ослабить фиксирующий винт или крепление.
Подготовьте новую термопару, сравнив длину и диаметр с заменяемой. При необходимости подрежьте наконечник для точного посадочного места.
Вставьте новую термопару в гнездо горелки, плотно зафиксируйте крепежный винт.
Подсоедините конец термопары к газовому клапану и затяните гайку вручную, затем добейтесь плотного соединения с помощью ключа, избегая перекручиваний.
Проверьте целостность соединений и при необходимости обработайте резьбу герметиком для газовых соединений.
Включите подачу газа и запустите котел согласно инструкции. Убедитесь, что пламя горит стабильно и термопара правильно фиксирует пламя.
При обнаружении утечек газа немедленно перекройте подачу и повторно проверьте соединения.
После успешной проверки соберите кожух котла на место.
Вопрос-ответ:
Как термопара в газовом котле контролирует процесс горения?
Термопара представляет собой устройство, которое реагирует на температуру пламени горелки. При нагревании спаянных концов в ней возникает электродвижущая сила (напряжение), которое подается на газовый клапан. Если пламя исчезает, температура падает, напряжение пропадает, и клапан перекрывает подачу газа, предотвращая утечку и возможное возгорание.
Из чего состоит термопара и почему она надежна в работе газового котла?
Термопара состоит из двух разных металлических проводников, соединённых на одном конце. Этот спаянный конец помещается в зону пламени. Благодаря свойствам металлов при нагревании на этом соединении появляется электрический сигнал. Надежность термопары объясняется её простотой, отсутствием движущихся частей и стабильной реакцией на температуру, что позволяет ей длительное время безопасно контролировать подачу газа.
Что происходит с работой котла, если термопара выходит из строя?
Если термопара перестаёт правильно работать, она не сможет генерировать нужное напряжение при наличии пламени. В результате газовый клапан не откроется или закроется, и котёл прекратит подачу топлива. Это предотвращает риск утечки газа, но приводит к тому, что отопление перестанет функционировать до устранения неисправности.
Почему термопара является важным элементом безопасности в газовом котле?
Термопара обеспечивает автоматическое отключение подачи газа при отсутствии пламени. Если пламя погаснет, например, из-за сквозняка или неполадок, термопара перестанет подавать сигнал клапану, и газ перестанет поступать в горелку. Это защищает от накопления газа в помещении и значительно снижает риск взрыва или отравления.
