Терморегулятор в холодильнике отвечает за поддержание стабильной температуры в пределах заданного диапазона. Это устройство контролирует компрессор, включая и отключая его в зависимости от показаний температурного датчика. Если температура внутри камеры превышает установленный порог, терморегулятор подаёт сигнал на запуск компрессора, который охлаждает воздух до нужного уровня. После достижения нужной температуры компрессор автоматически отключается.
Основу конструкции составляет биметаллический датчик или капиллярный термостат, наполненный газом или жидкостью. Эти компоненты реагируют на изменение температуры расширением или сжатием. Изменение давления приводит в движение контакты внутри регулятора, замыкая или размыкая электрическую цепь компрессора. Таким образом, температурный контроль осуществляется механическим способом без участия сложной электроники.
Для точной настройки температуры пользователь использует поворотную ручку или электронную панель управления. Оптимальное значение зависит от модели холодильника, но для бытовых устройств рекомендуемый диапазон составляет от +3 до +5 °C. Важно избегать слишком низких настроек, так как это увеличивает износ компрессора и приводит к обмерзанию испарителя.
Сбои в работе терморегулятора проявляются как постоянная работа компрессора, перегрев холодильной камеры или её чрезмерное охлаждение. В таких случаях необходимо проверить целостность капиллярной трубки, состояние контактов и чувствительность сенсора. Своевременная диагностика и замена неисправного терморегулятора позволяют избежать повышения энергопотребления и выхода из строя других компонентов холодильника.
Как терморегулятор измеряет температуру внутри камеры
Измерение температуры в холодильной камере осуществляется с помощью чувствительного элемента терморегулятора – термобиметаллической пластины или терморезистора (NTC-датчика) в зависимости от конструкции устройства.
В механических моделях терморегуляторов используется биметаллическая пластина, состоящая из двух металлов с разным коэффициентом теплового расширения. При изменении температуры происходит изгиб пластины, замыкающий или размыкающий электрический контакт. Это действие напрямую управляет включением и выключением компрессора.
В электронных системах терморегуляции применяется терморезистор, сопротивление которого изменяется пропорционально температуре воздуха. Датчик подключен к микроконтроллеру, который анализирует данные, сравнивает их с заданным порогом и посылает сигнал реле на включение или отключение компрессора.
Для точного измерения датчик устанавливается на уровне средней высоты холодильной камеры, подальше от испарителя и дверцы, чтобы избежать влияния кратковременных тепловых колебаний. Расположение датчика должно обеспечивать стабильное считывание температуры воздушной среды, а не стенок или продуктов.
Важно: при выходе из строя чувствительного элемента происходит нарушение температурного режима, что может привести к порче продуктов. Рекомендуется регулярно проверять работоспособность терморегулятора, особенно при нестабильной работе компрессора или появлении инея в камере.
Механизм включения и выключения компрессора по сигналу терморегулятора
Терморегулятор управляет работой компрессора, замыкая и размыкая электрическую цепь в зависимости от температуры в холодильной камере. Основу конструкции составляет капиллярная трубка, заполненная термочувствительной жидкостью, соединённая с механическим переключателем (контактной группой).
- При повышении температуры выше установленного значения давление внутри капилляра возрастает. Это давление воздействует на мембрану или сильфон, приводящий в движение механизм переключателя, замыкающего контакт. Компрессор включается и начинает циркуляцию хладагента.
- По мере снижения температуры до заданного минимума давление в капилляре падает, сильфон возвращается в исходное положение, размыкая контакт. Компрессор отключается.
Точность срабатывания определяется качеством термочувствительной среды, герметичностью капиллярной системы и состоянием механической части контактной группы. При нестабильной работе рекомендуется:
- Проверить корректность установки уставки температуры (часто регулируется винтом на корпусе терморегулятора).
- Осмотреть капилляр на наличие повреждений, перегибов и следов утечки жидкости.
- Оценить износ контактов – обугливание или подгорание приводит к ложным срабатываниям.
- Проверить электрическое сопротивление цепи мультиметром: в замкнутом состоянии оно должно быть минимальным.
При выходе терморегулятора из строя компрессор может либо не включаться вовсе, либо работать непрерывно, что требует немедленной замены узла.
Роль капиллярной трубки в работе терморегулятора
При понижении температуры в испарителе давление внутри капиллярной трубки уменьшается. Это приводит к сжатию сильфона или мембраны, размыкая электрические контакты и отключая компрессор. Когда температура повышается, давление возрастает, и контакты вновь замыкаются. Таким образом, капиллярная трубка выполняет роль физического канала, обеспечивающего точную и своевременную реакцию терморегулятора на изменение температурных условий.
Длина и диаметр капиллярной трубки критически важны. Например, удлинение трубки снижает чувствительность терморегулятора, поскольку часть давления теряется по пути к исполнительному механизму. Также необходимо избегать перегибов и механических повреждений – даже незначительная деформация нарушает передачу давления и искажает температурный отклик системы.
Устанавливать конец капиллярной трубки следует строго на поверхность испарителя или в специально предусмотренный паз, обеспечивающий надёжный тепловой контакт. Применение теплопроводящей пасты дополнительно повышает точность регулировки. При замене терморегулятора следует использовать оригинальные или точно соответствующие модели с аналогичными параметрами капиллярной трубки.
Различия между механическим и электронным терморегулятором
Механический терморегулятор управляет компрессором с помощью капиллярной трубки, заполненной хладагентом. Изменение давления в трубке в ответ на температуру внутри камеры воздействует на контакты переключателя. Такой тип отличается высокой надежностью, простотой конструкции и устойчивостью к скачкам напряжения. Однако точность регулировки ограничена: отклонение температуры может достигать ±3 °C. Диапазон регулировки ограничен установленными механически положениями ручки.
Электронный терморегулятор использует термистор (датчик температуры) и микроконтроллер. Данные о температуре анализируются в реальном времени, что обеспечивает точность до ±0,5 °C. Такая система позволяет гибко настраивать рабочие режимы, автоматически адаптироваться к условиям окружающей среды, учитывать частоту открывания дверцы и запускать разморозку по расписанию. Электронные модели энергоэффективнее и снижают износ компрессора за счёт более точного цикла включения.
Рекомендации: для регионов с нестабильным электропитанием предпочтителен механический регулятор. Для точного контроля температуры, хранения медикаментов или чувствительных продуктов – только электронный.
Как регулировка шкалы терморегулятора влияет на температуру
Шкала терморегулятора обычно обозначается цифрами от 1 до 7 или от MIN до MAX. Эти значения не отражают конкретную температуру в градусах, а указывают на интенсивность работы компрессора. Чем выше установленное значение, тем дольше компрессор охлаждает камеру.
- На положении 1 компрессор включается редко, температура в холодильной камере держится на уровне +7…+10 °C. Подходит для холодного времени года или при неплотно загруженной камере.
- Положение 3–4 обеспечивает средний режим работы, температура стабилизируется в пределах +4…+6 °C. Это оптимальное значение для хранения большинства продуктов при обычных условиях.
- При установке на 5–7 компрессор работает почти без перерывов. Температура может опуститься до +1 °C и ниже. Такой режим нужен при высокой температуре в помещении или полной загрузке холодильника.
Важно учитывать температуру окружающей среды. При пониженной температуре воздуха (ниже +16 °C) высокий уровень терморегулятора может привести к замерзанию продуктов в холодильной камере.
Рекомендуется:
- Измерять температуру внутри холодильника термометром, а не полагаться только на шкалу.
- Регулировать положение терморегулятора при смене сезонов или изменении загрузки камеры.
- Не устанавливать максимальный уровень без необходимости – это увеличивает нагрузку на компрессор и расход электроэнергии.
Признаки неисправности терморегулятора и методы диагностики
Основной симптом поломки терморегулятора – отсутствие реакции компрессора на изменение настроек температуры. Если после регулировки ручки холодильник продолжает работать без остановок или, наоборот, не включается, это указывает на сбой в работе датчика.
Другой признак – частые циклы включения и выключения компрессора, которые свидетельствуют о нестабильной передаче сигнала от терморегулятора. Это приводит к повышенному износу оборудования и увеличению энергопотребления.
Для диагностики сначала отключите холодильник от сети и снимите крышку панели управления. Проверьте целостность контактов и отсутствие коррозии на клеммах терморегулятора. Используйте мультиметр для измерения сопротивления между контактами: при нормальной работе сопротивление должно изменяться плавно при вращении ручки регулировки.
Если сопротивление не меняется или обрыв цепи, элемент подлежит замене. Дополнительно проверьте термодатчик – его чувствительный элемент не должен иметь повреждений или изломов. Тестируется он путем замера сопротивления при разных температурах; показатели должны соответствовать технической документации производителя.
При отсутствии внешних повреждений и нормальных показателях мультиметра причиной неисправности может быть внутренняя деградация механизма, требующая замены терморегулятора целиком. Ремонт отдельных частей нецелесообразен из-за сложности конструкции и невысокой стоимости новых деталей.

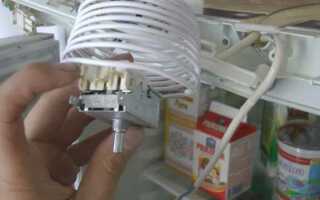

Как заменить терморегулятор в бытовом холодильнике самостоятельно
Инструменты: крестовая и плоская отвертки, мультиметр, пассатижи, изолента. Перед началом работы отключите холодильник от сети.
Шаг 1. Доступ к терморегулятору. Внутри холодильной камеры найдите панель управления или защитный кожух, обычно расположенный за ручкой регулировки температуры. Снимите его, открутив крепежи.
Шаг 2. Отсоединение терморегулятора. Запомните или сфотографируйте расположение проводов, чтобы при сборке не перепутать. Аккуратно отсоедините разъемы или снимите провода, используя пассатижи, если они закреплены клеммами.
Шаг 3. Демонтаж терморегулятора. Обычно устройство закреплено винтами или защелками. Снимите крепления и извлеките терморегулятор вместе с капиллярной трубкой. Обращайтесь с трубкой осторожно, чтобы не повредить.
Шаг 4. Установка нового терморегулятора. Совместите крепления и установите устройство на место, аккуратно расположив капиллярную трубку в том же положении, что и у старого. Закрепите винтами или защелками.
Шаг 5. Подключение проводов. Подсоедините провода в соответствии с фотографией или схемой. Проверьте надежность контактов и при необходимости используйте изоленту для защиты соединений.
Шаг 6. Проверка работоспособности. Подключите холодильник к электросети и установите среднюю температуру. В течение 10–15 минут убедитесь, что компрессор включается и отключается корректно, поддерживая заданный режим.
При обнаружении неисправностей повторно проверьте соединения и положение капиллярной трубки. Если сомневаетесь в диагностике, используйте мультиметр для проверки целостности цепи терморегулятора.
Вопрос-ответ:
Как именно терморегулятор контролирует температуру внутри холодильника?
Терморегулятор реагирует на изменения температуры внутри камеры холодильника с помощью встроенного датчика. Когда температура достигает заданного уровня, он отключает компрессор, прекращая охлаждение. Если температура повышается, терморегулятор снова включает компрессор, поддерживая стабильный климат внутри холодильника.
Почему холодильник иногда долго не включается после открытия двери?
После открытия дверцы внутренняя температура повышается, и компрессор начинает работать для восстановления нужного уровня холода. Терморегулятор задерживает включение компрессора, чтобы не допустить слишком частое срабатывание, что помогает избежать излишней нагрузки на систему и экономит электроэнергию.
Можно ли самостоятельно настроить терморегулятор, чтобы изменить температуру в холодильнике?
Да, большинство моделей холодильников оснащены регулировкой температуры, которую пользователь может менять с помощью поворотного или кнопочного механизма. Изменение настроек влияет на уровень, при котором терморегулятор включает и выключает компрессор, тем самым устанавливая желаемую температуру внутри камеры.
Что происходит, если терморегулятор выходит из строя?
В случае неисправности терморегулятора холодильник может работать непрерывно или вовсе не включаться. При постоянной работе компрессора происходит излишнее охлаждение и повышенный износ техники, а при отсутствии включения температура внутри камеры поднимается, что приводит к порче продуктов.
Как устроен терморегулятор и какие основные элементы в нем есть?
Внутри терморегулятора расположен температурный датчик, который фиксирует текущую температуру, и контактная группа, управляющая работой компрессора. При достижении установленного температурного порога контакты размыкаются или замыкаются, что приводит к включению или отключению охлаждающей системы.
Как именно терморегулятор контролирует температуру внутри холодильника?
Терморегулятор работает по принципу замыкания и размыкания электрической цепи в зависимости от температуры внутри камеры. Внутри него находится датчик температуры — обычно это капиллярная трубка с жидкостью или газом. При понижении температуры жидкость сжимается, и контакты замыкаются, включая компрессор, который начинает охлаждать холодильник. Когда температура достигает заданного уровня, жидкость расширяется, размыкая контакты, и компрессор отключается. Таким образом поддерживается заданный температурный режим.
