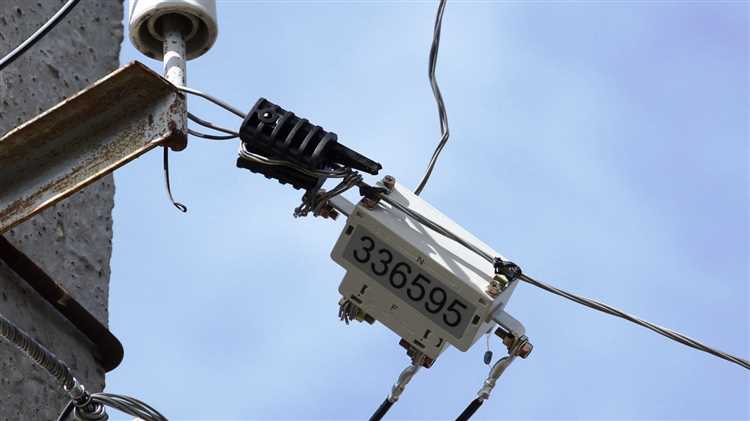

Умные счётчики, установленные на уличных столбах, представляют собой компактные устройства, способные в реальном времени фиксировать данные о потреблении электроэнергии, качестве напряжения и состоянии электросети. В их основе – встроенные микроконтроллеры, модули беспроводной связи (например, NB-IoT, LTE-M или LoRaWAN) и датчики тока и напряжения. Эти компоненты обеспечивают точный съём показаний с минимальной задержкой и передачу данных в централизованную систему управления энергосетью.

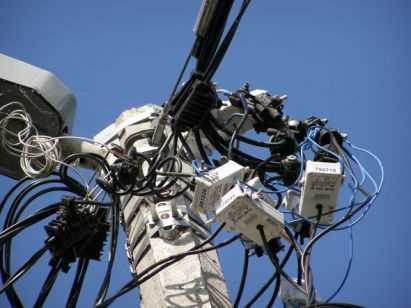

Размещение счётчиков на столбах, а не внутри помещений, позволяет охватывать трансформаторные участки и распределительные сети низкого напряжения. Это даёт возможность выявлять несанкционированные подключения, отслеживать скачки напряжения, анализировать потери в сетях и оперативно реагировать на аварийные ситуации. Устройства работают автономно и получают питание от самой линии, а резервное питание от аккумуляторов сохраняет работоспособность при сбоях.
Для повышения надёжности используется криптографическая защита данных, а обновление прошивки происходит удалённо. Рекомендуется использовать счётчики, соответствующие ГОСТ Р 52320-2005 и ГОСТ Р 8.740-2011, с классом точности не ниже 1.0. При выборе оборудования важны параметры защиты от пыли и влаги не ниже IP65, температурный диапазон работы от -40 до +70 °C и поддержка стандартизированных протоколов передачи данных (например, DLMS/COSEM).
Как умные счетчики измеряют потребление электроэнергии в реальном времени
Умные счетчики фиксируют электрическую активность с частотой до одного раза в секунду, используя встроенные датчики тока и напряжения. Они рассчитывают мгновенную мощность по формуле P = U × I × cos(φ), где U – напряжение, I – ток, а φ – сдвиг фаз между ними. Это позволяет учитывать не только активную, но и реактивную энергию.
В отличие от аналоговых устройств, умные счетчики оснащены АЦП (аналогово-цифровыми преобразователями) с высоким разрешением, обеспечивающими точность измерений до 0,1%. Цифровая обработка сигнала выполняется микроконтроллером, который формирует пакеты данных в стандартизированном формате (например, DLMS/COSEM) для передачи по беспроводным каналам – чаще всего через NB-IoT или LoRaWAN.
Каждое изменение нагрузки на линии мгновенно отражается в передаваемой информации. Счетчик не просто накапливает показания, а анализирует графики потребления, выявляя пики, перегрузки и несанкционированные подключения. Эти данные доступны в режиме онлайн через интерфейсы API или веб-платформы поставщика энергии.
Для надежности измерений применяются алгоритмы коррекции ошибок и автоматической калибровки. В случае нестабильного напряжения или помех устройство продолжает работу, используя встроенные фильтры и резервное питание. Это гарантирует непрерывный поток точной информации даже в сложных условиях городской инфраструктуры.
Типы датчиков, используемых в конструкции умных счетчиков
В конструкции уличных умных счетчиков используются датчики, обеспечивающие точный контроль за параметрами электросети и окружающей среды. Основу системы составляет токовый датчик на эффекте Холла, обеспечивающий бесконтактное измерение силы тока с точностью до 1%. Такой подход исключает влияние температуры и механических вибраций на точность показаний.
Напряжение контролируется с помощью делителей напряжения на основе высокоточных резисторов с температурным коэффициентом не выше ±10 ppm/°C. Эти элементы соединены с АЦП микроконтроллера, что позволяет снимать данные в реальном времени с частотой до 10 кГц.
Для оценки качества электроэнергии в систему интегрирован датчик частоты с цифровым выходом, синхронизирующийся с сетевым сигналом и регистрирующий отклонения свыше ±0,1 Гц. Он используется для выявления нестабильности в электроснабжении, особенно актуальной для удалённых участков.
Оптический датчик освещённости, установленный в корпусе, активирует ночной режим работы и дополнительно помогает оценить условия эксплуатации. Уровень яркости регистрируется с точностью до 1 лк, что позволяет адаптировать передачу данных в зависимости от времени суток.
Температурные датчики на базе цифровых термометров DS18B20 устанавливаются для мониторинга внутренних условий работы устройства. Показания используются для компенсации температурных искажений других датчиков, а также для диагностики перегрева компонентов.
Датчики вибрации MEMS-типа регистрируют аномальные колебания, вызванные ветром или механическим воздействием. Они играют ключевую роль в обнаружении попыток вандализма и обеспечении стабильной работы в условиях высоких нагрузок.
Способы передачи данных с уличных счетчиков в центр обработки
Передача данных от уличных счетчиков до центра обработки осуществляется через беспроводные и проводные каналы связи, выбор которых зависит от плотности застройки, требований к скорости и надежности обмена.
Сотовые сети стандарта NB-IoT и LTE-M применяются в условиях недостаточного покрытия Wi-Fi или LoRaWAN. NB-IoT обеспечивает высокую проникающую способность сигнала и энергосбережение, позволяя передавать телеметрию даже из подвальных помещений. LTE-M используется там, где требуется высокая частота передачи и возможность обновления прошивки устройств по воздуху.
LoRaWAN подходит для районов с большой концентрацией счетчиков. Один шлюз может обслуживать сотни устройств в радиусе до 15 км в загородной зоне и до 3 км в городе. Использование субгигагерцевого диапазона (часто 868 МГц в России) минимизирует помехи и снижает энергопотребление счетчиков.
Wi-Fi применяется ограниченно, в основном в местах с устойчивым покрытием – например, на фасадах зданий с установленной сетью. Минус – высокая зависимость от локальной инфраструктуры и энергозатратность.
Проводное соединение (Ethernet, PLC) используют на объектах с постоянным электроснабжением и необходимостью гарантированной скорости обмена. PLC (передача данных по силовым линиям) удобна для счетчиков, встроенных в сеть освещения, позволяя избежать прокладки дополнительных кабелей.
Выбор канала связи следует делать с учетом устойчивости к климатическим условиям, задержек передачи, доступности инфраструктуры и требований к частоте опроса счетчиков. Для новых районов с распределённой архитектурой рекомендуется комбинированный подход: LoRaWAN для базового мониторинга и LTE-M для критически важных данных.
Как обеспечивается защита передаваемой информации от взлома
Передача данных от умных счетчиков на уличных столбах к центру обработки требует строгой защиты из-за высокого риска перехвата сигнала и подмены данных. Используются протоколы шифрования уровня AES-256, обеспечивающие стойкость к перебору и криптоанализу. Каждый счетчик имеет уникальный криптографический ключ, записанный в ПЗУ и обновляемый по защищенному каналу при плановой замене ПО.
Для предотвращения атак «человек посередине» внедряется взаимная аутентификация по сертификатам X.509, при этом используется инфраструктура открытых ключей (PKI). Передача данных осуществляется через зашифрованные VPN-туннели, создаваемые с помощью IPsec или TLS 1.3. Обмен ключами происходит с использованием протокола ECDH на кривых Curve25519.
Каждый пакет данных снабжается цифровой подписью с использованием алгоритма EdDSA, что исключает возможность подделки или модификации информации. При обнаружении попытки вмешательства активируется система оповещения, и скомпрометированный узел автоматически изолируется от сети.
Контроль целостности обеспечивается через хэш-суммы SHA-3. Все сетевые взаимодействия логируются на серверах с функцией write-once storage, что позволяет выявлять аномалии в ретроспективе. Для защиты от повторной передачи перехваченных пакетов применяется nonce-механизм с ограничением времени действия токена.
Рекомендуется обновлять прошивку счетчиков не реже одного раза в квартал и использовать только проверенные источники OTA-обновлений с двухфакторной верификацией. Администрирование доступа осуществляется через ролевую модель с разграничением полномочий, а доступ к интерфейсу управления возможен только с использованием аппаратных ключей HSM.
Источники питания для счетчиков на уличных опорах
Эффективная работа умных счетчиков на уличных столбах напрямую зависит от стабильного и автономного источника питания. Выбор схемы электроснабжения определяется расположением счетчика, требованиями к энергопотреблению и условиями эксплуатации.
- Подключение к линии освещения: наиболее распространённый способ. Счетчики запитываются от тех же кабелей, что питают уличные фонари. Необходимо учитывать цикличность подачи питания – напряжение доступно только в тёмное время суток. Для круглосуточной работы устанавливаются буферные аккумуляторы ёмкостью от 20 до 50 А·ч с контролем заряда.
- Солнечные панели: применяются в местах без доступа к городской электросети. Используются панели мощностью от 50 до 150 Вт, аккумуляторы – свинцово-кислотные или LiFePO₄. Требуется контроллер заряда с температурной компенсацией и защита от переразряда. Установка возможна только при хорошем солнечном инсоляционном индексе (не ниже 3,5 кВт·ч/м²/сутки).
- Питание от линии электропередачи: применяется при наличии выделенной силовой линии. Устанавливается трансформатор с понижением до 12–24 В постоянного тока. Обязательно наличие стабилизатора напряжения и защиты от перенапряжений.
- Комбинированные системы: включают солнечную панель и подключение к уличному освещению. Позволяют обеспечить бесперебойное питание в условиях переменной освещенности или нестабильной подачи напряжения.

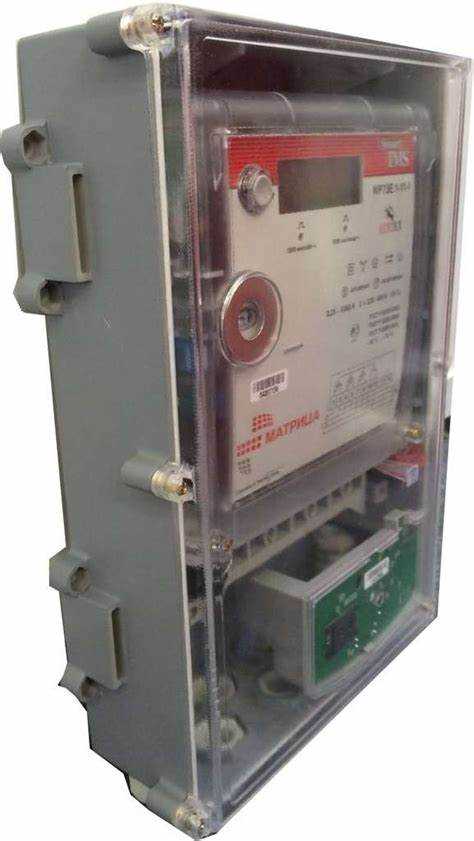

При выборе источника питания необходимо учитывать сезонные перепады температур, уровень запыленности и влажности, что требует герметичных корпусов с классом защиты не ниже IP65 и температурным диапазоном эксплуатации от –40 до +60 °C.
Как производится установка и техническое обслуживание счетчиков
Установка умных счетчиков на уличных столбах начинается с выбора подходящего места, обеспечивающего устойчивую связь с сетью передачи данных и защиту от прямого воздействия погодных условий. Монтаж выполняется на высоте от 1,8 до 2,2 метров для удобства обслуживания и предотвращения несанкционированного доступа.
Перед установкой проверяют состояние опоры и наличие заземления. Счетчик крепится на металлическом или пластиковом кронштейне, который фиксируется к столбу с помощью болтов или специальных хомутов. Подключение к электросети производится через отдельный распределительный щит с защитой автоматическими выключателями и устройствами защиты от перенапряжений.

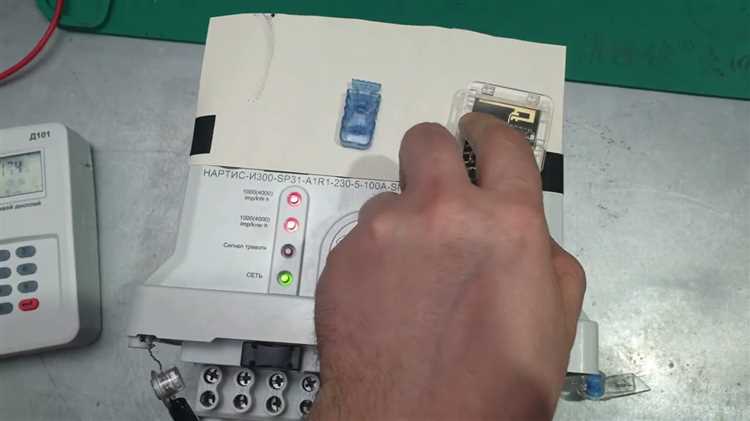

Для обеспечения точности данных и безопасности электрической системы необходимо строго соблюдать полярность подключения и стандарты электромонтажа, указанные в технической документации производителя. После установки проводят тестирование связи и калибровку счетчика, включая проверку передачи данных на сервер.
Техническое обслуживание состоит из регулярных визуальных осмотров не реже одного раза в шесть месяцев с целью выявления механических повреждений, коррозии и загрязнений. Контроль уровня заряда встроенного источника питания осуществляется удаленно через систему мониторинга.
Каждые два года выполняется полная проверка функциональности, включая перепрограммирование и обновление прошивки для устранения уязвимостей и улучшения производительности. При обнаружении неисправностей заменяются изношенные модули или проводится ремонт в сервисном центре.
Особое внимание уделяется защите от внешних воздействий: герметизация корпуса, использование антивандальных накладок и установка систем сигнализации на уличном оборудовании минимизируют риски повреждения и вмешательства.
Интеграция счетчиков в городские системы управления и учета
Умные счетчики, установленные на уличных столбах, подключаются к централизованным платформам управления через защищенные протоколы передачи данных, чаще всего по NB-IoT или LoRaWAN. Это позволяет обеспечивать непрерывный обмен информацией о потреблении ресурсов в режиме реального времени.
Для эффективной интеграции необходимо использовать стандартизированные интерфейсы данных, такие как MQTT или REST API, которые позволяют агрегировать информацию и передавать ее в системы SCADA, GIS и платформы управления ресурсами. Такой подход упрощает автоматизацию анализа и принятия решений на уровне городской инфраструктуры.
Реализация единой базы данных с четкой структурой метаданных обеспечивает корректное сопоставление показаний счетчиков с географическими и административными объектами, что повышает точность учета и диагностики неисправностей. Использование средств машинного обучения для анализа данных позволяет выявлять аномалии в потреблении, прогнозировать нагрузки и оптимизировать распределение ресурсов.
Рекомендуется интегрировать умные счетчики с системами умного освещения и видеонаблюдения, чтобы обеспечить кросс-мониторинг и повысить общую устойчивость городской инфраструктуры. При этом важна реализация многоуровневой системы кибербезопасности для предотвращения несанкционированного доступа и обеспечения конфиденциальности данных.
Вопрос-ответ:
Как именно умные счетчики собирают данные с электросети на уличных столбах?
Умные счетчики оснащены датчиками, которые фиксируют параметры электрического тока и напряжения в реальном времени. Эти устройства подключены к электросети и регулярно измеряют потребление энергии. Затем информация автоматически передается через защищенную беспроводную сеть на серверы поставщика электроэнергии для анализа и учета.
Какие технологии связи применяются для передачи информации от умных счетчиков, установленных на столбах?
Для передачи данных используются различные технологии, включая радиоканалы с низким энергопотреблением, такие как LoRaWAN и NB-IoT. Эти технологии позволяют устройствам обмениваться информацией на большие расстояния с минимальным потреблением энергии, обеспечивая надежную связь в уличных условиях и защищая данные от несанкционированного доступа.
Почему установка умных счетчиков на уличных столбах выгоднее по сравнению с традиционными домашними счетчиками?
Размещение устройств на столбах дает возможность централизованного мониторинга энергопотребления без необходимости доступа в помещения жильцов. Это ускоряет процесс сбора данных, снижает риск ошибок при считывании показаний и облегчает техническое обслуживание. Кроме того, такие счетчики помогают быстрее выявлять аварийные ситуации в сети.
Как умные счетчики на столбах обеспечивают безопасность данных и предотвращают взломы?
Для защиты информации используется многоуровневая система шифрования и аутентификации. Данные, передаваемые от счетчиков, кодируются с помощью современных криптографических алгоритмов. Кроме того, устройства регулярно обновляют программное обеспечение и имеют встроенные механизмы обнаружения подозрительной активности, что значительно снижает риск несанкционированного доступа.
