Двойной выключатель света представляет собой удобное и эффективное решение для управления освещением в помещениях с несколькими источниками света, например, в комнатах с двумя независимыми светильниками. Такой прибор позволяет включать и выключать свет с одного места, экономя пространство и увеличивая комфорт.
Прежде чем приступить к установке или ремонту двойного выключателя, важно понимать его устройство и принцип работы. Внутри конструкции находится два отдельных механизма, которые могут управлять разными цепями, но при этом они объединены в одном корпусе. Каждый механизм работает независимо, обеспечивая возможность контроля за двумя источниками освещения через один прибор.
Для правильного выполнения установки или замены выключателя потребуется не только понимание устройства, но и точное следование инструкциям. В этом руководстве мы рассмотрим ключевые этапы работы с двойным выключателем: от выбора подходящего устройства до монтажа проводки и проверки работоспособности системы.
Подключение проводки к двойному выключателю
Перед началом монтажа проводки к двойному выключателю необходимо подготовить необходимые инструменты и материалы: плоскогубцы, изолента, скрутки или клеммники, фазоиндикатор, отвертки. Также убедитесь, что электрическая сеть отключена.
Для подключения проводки к двойному выключателю нужно учесть следующие шаги:
- Подготовка проводов: Обрежьте провода на нужную длину, оставив немного лишнего для удобства подключения. Очистите концы проводов от изоляции, оставив около 1-2 см меди для контакта.
- Подключение фазы: Фазный провод (обычно коричневый или красный) подсоединяется к общей клемме на корпусе выключателя. Это основное подключение, через которое будет подаваться напряжение на каждую из линий.
- Нейтральный провод: Нейтральный провод (синий) не подключается напрямую к выключателю, но должен быть подведен к осветительному прибору для замыкания цепи. Этот провод соединяется с соответствующими клеммами на светильниках.
- Заземление: Если в вашем доме предусмотрено заземление, подключите заземляющий провод к соответствующей клемме на корпусе выключателя. Это повысит безопасность использования.
- Проверка подключения: После подключения всех проводов и установки выключателя на место важно проверить правильность монтажа с помощью фазоиндикатора. Убедитесь, что все соединения надежны и изолированы.
После завершения подключения можно установить крышку на выключатель и проверить работоспособность системы. Важно помнить, что при монтаже проводки необходимо соблюдать технику безопасности и следить за качеством каждого соединения.
Как правильно закрепить выключатель в подрозетнике
Перед креплением выключателя обязательно выключите электричество в цепи. Это убережет вас от случайных поражений электрическим током. Подготовьте инструменты: отвертку, дрель с насадками, и желательно индикаторную отвертку для проверки отсутствия напряжения.
Закрепление выключателя начинается с соединения проводов. Обычно используются клеммные зажимы. Убедитесь, что провода правильно подключены: фазный провод – в клемму с маркировкой «L», а нулевой – в «N». Не допускайте перекручивания проводов и обнажения участков изоляции, чтобы избежать короткого замыкания. Провода должны быть зажаты надежно, но без чрезмерного усилия, чтобы не повредить их.
После этого, установите корпус выключателя в подрозетник. Он должен быть аккуратно выровнен по уровню с поверхностью стены, чтобы в дальнейшем не возникли проблемы с внешним видом и функциональностью. Используйте винты или пластиковые клипсы, которые идут в комплекте с выключателем, для фиксации устройства в подрозетнике.
Закрепив выключатель, проверьте его положение – он не должен шататься или перекоситься. В случае необходимости подкорректируйте его положение. Завершив монтаж, аккуратно закройте отверстия декоративной крышкой выключателя и зафиксируйте её с помощью винтов.
После установки обязательно включите электричество и проверьте работоспособность выключателя. Убедитесь, что он функционирует корректно, переключая его в различные положения, чтобы проверить, включается ли и выключается свет.
Объяснение принципа работы двухклавишного выключателя
Двухклавишный выключатель используется для управления двумя независимыми источниками света или другими электрическими приборами. Он состоит из двух клавиш, каждая из которых замыкает свой контур для включения или выключения устройства. Каждый контур может быть подключен к отдельному источнику электричества, что позволяет удобно контролировать несколько осветительных элементов с одного устройства.
Принцип работы двухклавишного выключателя заключается в управлении электрическими цепями, с помощью которых происходит включение или выключение различных приборов. Внутри устройства находится контактная группа, состоящая из нескольких элементов. При нажатии на клавишу контакт замыкается, и электрический ток начинает протекать через соответствующую цепь. Когда клавиша возвращается в исходное положение, контакт размыкается, и цепь обрывается, что прекращает подачу тока.
В большинстве случаев, два контакта для каждой клавиши соединяются с проводами, которые в свою очередь подключены к светильникам или розеткам. Если одна из клавиш нажата, то она замыкает цепь только для соответствующего источника света, не влияя на работу второго устройства. Важно, чтобы каждый провод был подключен в соответствии с обозначением, так как неправильное подключение может привести к неисправности системы.
Часто двухклавишные выключатели используются для управления светом в разных частях комнаты или для установки освещения с несколькими уровнями яркости. Такой тип выключателя позволяет экономить время и усилия, так как он позволяет работать с несколькими источниками света одновременно без необходимости в дополнительных устройствах.
Для правильной установки важно соблюдать стандарты безопасности, особенно при подключении к сети переменного тока. Отключите питание перед установкой, используйте качественные материалы и инструменты, а также следите за тем, чтобы все соединения были надежными и хорошо изолированными.

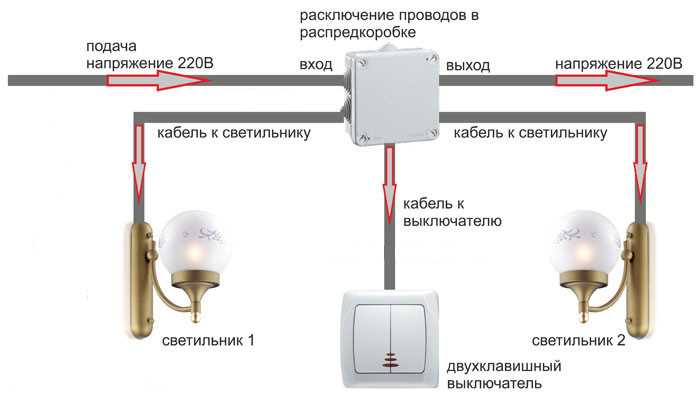

Разводка проводки для управления двумя источниками света
Для правильной разводки проводки с использованием двойного выключателя важно соблюдать последовательность действий и правильно учитывать типы проводов, способ их укладки и подключение к источникам света. Работа начинается с выбора места установки выключателя и расположения осветительных приборов. Для двух источников света потребуется дополнительный провод – для каждого устройства. Лучше использовать провод с изоляцией, выдерживающей необходимые напряжения, чаще всего – ПВ-3 или аналогичные.
Перед началом работы стоит заранее подготовить схему проводки, учитывая положение выключателя и осветительных точек. Если разводка делается от одного источника питания, необходимо провести отдельную линию для каждого светильника. Для этого используют два двухжильных проводника, которые отводятся к каждому из светильников.
Ключевым моментом является правильное подключение проводов к выключателю. В двойном выключателе будут присутствовать два входа для фазы и два выхода, по одному для каждого светильника. Важно правильно подключить фазу от источника питания к общим контактам выключателя, а от выходов – провести проводки, которые пойдут к соответствующим источникам света. Использование проводки с цветовой маркировкой помогает избежать ошибок при монтаже.
Для каждой линии необходимо предусмотреть отдельный защитный автомат, чтобы при коротком замыкании в одном из контуров остальные устройства оставались в рабочем состоянии. Это также поможет минимизировать риски возгораний или повреждения оборудования.
Если разводка осуществляется в стенах или потолках, обязательно нужно использовать кабель-каналы или трубы для защиты проводов от повреждений. При этом важно, чтобы места соединений проводов были тщательно изолированы и зафиксированы с использованием клеммников или других соединительных элементов.
После монтажа проводки следует проверить правильность подключения, убедившись, что оба светильника включаются и выключаются независимо друг от друга, а также что нет перегрева проводов и автомат защищает систему при необходимости.
Особенности подключения к сети и безопасные методы работы с электричеством
При подключении двойного выключателя к сети необходимо учитывать ряд важных моментов, чтобы избежать коротких замыканий и других неисправностей. Прежде чем начать работу, нужно удостовериться в отсутствии напряжения в цепи, для чего стоит использовать индикатор напряжения или мультиметр. Работы с электроприборами требуют соблюдения строгих норм безопасности.
- Отключение электропитания – перед началом любых работ обязательно обесточьте участок, на котором будете работать. Выключение только одного выключателя может не исключить электрический ток в другом участке сети.
- Проверка проводки – убедитесь, что провода не повреждены. Используйте изолированные инструменты для работы с проводкой. Проверяйте качество изоляции проводов, чтобы избежать коротких замыканий и поражений током.
- Правильная изоляция – используйте только качественные изоляторы и крепления. Все соединения должны быть тщательно заизолированы, особенно если проводка проходит в местах с повышенной влажностью.
- Соблюдение маркировки – проводка должна быть правильно размечена. Не путайте фазы и нейтральный провод. Провод с фазой всегда должен быть подключен к соответствующему контакту выключателя.
- Использование защитных устройств – для предотвращения коротких замыканий и перегрузок рекомендуется использовать автоматы защиты (автоматические выключатели) и УЗО (устройства защитного отключения), которые прерывают ток в случае неисправности.
- Проверка подключения – после подключения выключателя, перед включением в сеть, проверьте все соединения на отсутствие замыканий и правильность подключения проводов. Также важно убедиться, что выключатель установлен на правильной высоте для удобства использования.
- Правила работы с инструментами – используйте только исправные изолированные инструменты. Работая с проводами, не касайтесь их руками без изоляции, особенно если есть вероятность, что цепь может быть под напряжением.
Соблюдая эти рекомендации, можно не только гарантировать безопасность процесса установки, но и повысить долговечность работы электрических систем, предотвратив возникновение неисправностей в будущем.
Пошаговая замена старого выключателя на двойной
Для замены старого выключателя на двойной, понадобятся: отвертка, индикаторная отвертка, нож, изолента, новый двойной выключатель. Все работы выполняются в два этапа – сначала отключение питания, затем демонтаж и установка нового устройства.

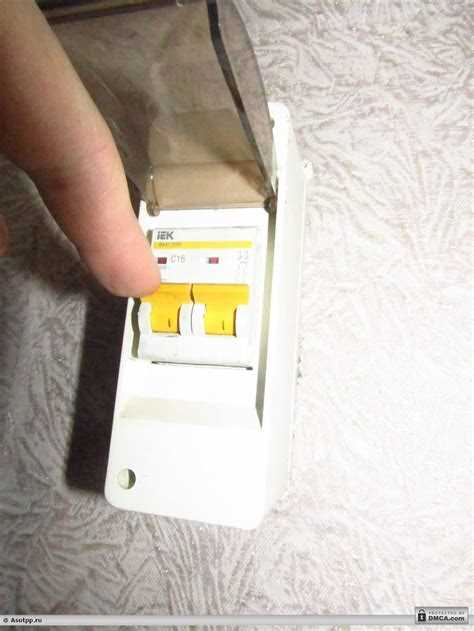

1. Отключите электричество. Перед началом работы всегда выключайте автомат в распределительном щите, чтобы избежать риска поражения электрическим током. Используйте индикаторную отвертку, чтобы проверить, есть ли напряжение в проводах старого выключателя.
2. Снимите старый выключатель. Используйте отвертку, чтобы открутить декоративную накладку. Затем открутите сам корпус выключателя. После этого аккуратно выведите его из коробки, чтобы получить доступ к проводам.
3. Отсоедините провода. Перед отсоединением проводов отметьте их расположение или сфотографируйте. Это поможет вам правильно подключить новый выключатель. Отсоедините провода от старого выключателя, предварительно запомнив, какой провод подключен к какой клемме.
4. Подготовьте новые провода. Если старые провода слишком короткие или повреждены, замените их. Для этого обрежьте изоляцию на концах проводов примерно на 1-2 см и обожмите их. Убедитесь, что на каждом проводе достаточно чистой жилы для надёжного подключения.
5. Подключите новый двойной выключатель. На новом устройстве будет несколько клемм. Подключите фазный провод (обычно коричневый или черный) к клемме, помеченной «L». Для каждого из двух проводов, ведущих к лампам, используйте соответствующие клеммы, обычно помеченные как «1» и «2». Если в вашем случае есть нейтральный провод (обычно синий), он не подключается к выключателю, а проходит напрямую в коробку распределения. Убедитесь, что все провода зафиксированы, и нет возможности их случайного вытаскивания.
6. Установите выключатель на место. Вставьте новый выключатель в монтажную коробку и прикрутите его. Затем установите декоративную накладку и закрутите её винтами.
7. Включите питание. Вернитесь к распределительному щиту и включите автомат. Проверьте работу нового выключателя, убедившись, что оба канала включаются и выключаются корректно.
8. Завершение работы. Если все работает правильно, можно оставить выключатель в рабочем положении. В случае неисправности проверьте правильность подключения проводов и наличие напряжения на каждой клемме.
Тестирование работы двойного выключателя после установки
После установки двойного выключателя важно провести тестирование его работы, чтобы убедиться в правильности подключения и функционирования устройства. Для этого необходимо проверить несколько ключевых моментов.
1. Начните с проверки подключения проводов. Убедитесь, что каждый провод подключен к соответствующему контакту на выключателе. На большинстве моделей два контакта управляют двумя разными цепями. Провод, который идет к лампам, должен быть подключен в правильный слот. Неправильное подключение может вызвать короткое замыкание или полное отсутствие работы.
2. Проверьте, что выключатель зафиксирован в монтажной коробке. Нестабильное положение устройства может привести к плохому контакту и случайным отключениям.
3. Включите оба канала одного за другим. Первый тест – это включение одного источника света, чтобы проверить работу первого переключателя. Второй тест – аналогично для второго источника. В обоих случаях убедитесь, что переключение сопровождается четким щелчком, а лампочки загораются и тускнеют в зависимости от положения выключателя.
4. После первого включения выключателя проверьте его работу на выключение. Выключатель должен сработать без замедлений и неожиданных остановок. Никакие лампы не должны продолжать гореть после того, как переключатель был установлен в положение «выключено».
5. В случае если один из источников не работает, перепроверьте соединения и состояние самого выключателя. Иногда причиной является плохой контакт внутри устройства или поврежденный провод.
6. Дополнительно, используйте мультиметр для проверки напряжения в цепях. Это поможет удостовериться, что напряжение подается стабильно, и исключить проблемы с электроснабжением.
7. Для проверки работы в реальных условиях можно воспользоваться автоматическими устройствами, такими как тестеры освещенности. Они позволяют более точно определить, включается ли свет в нужный момент и с правильной яркостью.
8. Заключительный этап – это проверка работы обоих каналов одновременно. Убедитесь, что оба источника могут быть включены и выключены одновременно без сбоя в системе.
Вопрос-ответ:
Как правильно установить двойной выключатель света?
Для установки двойного выключателя сначала нужно отключить электричество в доме, чтобы избежать поражения током. После этого снятие старого выключателя начинается с откручивания его крышки и отключения проводов. В новом выключателе есть два переключателя, каждый из которых подключается к своему проводу. Важно правильно подключить фазу и ноль, а также зафиксировать все провода надежно. После установки проверяется работоспособность устройства.
Какие провода нужно подключать к двойному выключателю?
Двойной выключатель работает с двумя цепями. Каждый из двух переключателей управляет отдельным источником света. Важно правильно подключить фазу (обычно это провод с коричневой или черной изоляцией) и ноль (синий провод). Один провод фазы идет на один переключатель, второй на второй. Также необходимо правильно закрепить провода, чтобы они не отошли со временем и не вызвали короткое замыкание.
Можно ли заменить обычный выключатель на двойной самостоятельно?
Да, заменить обычный выключатель на двойной можно, но при этом важно соблюдать все меры безопасности. Нужно будет провести замену старого устройства, подключив два отдельных провода к каждому из переключателей в новом двойном выключателе. Если вы не уверены в своих силах, лучше проконсультироваться с электриком, чтобы избежать ошибок при подключении.
Как проверить, правильно ли установлен двойной выключатель?
Для проверки работы двойного выключателя сначала включите электричество. Затем попробуйте управлять каждым из двух источников света с помощью соответствующих переключателей. Если оба работают корректно и не возникает короткого замыкания, значит установка была произведена верно. Важно также проверить, чтобы каждый провод был надежно зафиксирован и не создавал угрозы для безопасности.
Какие основные ошибки могут возникнуть при установке двойного выключателя?
Основные ошибки при установке двойного выключателя включают неправильное подключение проводов (например, перепутать фазу и ноль), плохое закрепление проводов, что может привести к их отошению и короткому замыканию, а также использование выключателя, который не соответствует нагрузке вашей электрической сети. Важно не торопиться и тщательно проверять каждое подключение.
