Дренажные насосы «Джилекс» широко применяются в бытовом и промышленном водоотведении. Они надёжны, но, как и любая техника, требуют периодического обслуживания. Разбор насоса необходим при попадании внутрь посторонних предметов, снижении производительности, посторонних шумах или утечках. Конструкция большинства моделей позволяет выполнить эту процедуру самостоятельно, без специализированного инструмента.
Перед началом разбора необходимо отключить насос от электросети и тщательно очистить его корпус от грязи и влаги. Это предотвратит попадание мусора внутрь при открытии и обеспечит безопасность работ. Модели серии «Дренажник» и «Фекальник» имеют различия в конструкции, но последовательность демонтажа схожа: сначала снимается верхняя крышка, затем откручиваются болты крепления корпуса и отсоединяется насосная часть от электродвигателя.
Особое внимание стоит уделить резиновым уплотнителям и сальникам. При износе они становятся причиной протечек. Рекомендуется проверять состояние крыльчатки – даже незначительное повреждение лопастей влияет на эффективность откачки. Перед повторной сборкой все элементы должны быть очищены и проверены на наличие трещин, отложений и деформаций.
Соблюдение последовательности при разборке и точная установка всех элементов обратно – ключ к успешной работе насоса после ремонта. Разбор без внимательного осмотра и диагностики не имеет смысла: важно определить, какие детали требуют замены, и подготовить их заранее, чтобы исключить простой оборудования.
Как безопасно обесточить и подготовить насос к разборке
Перед началом работ отключите насос от электросети, выдернув вилку из розетки. Убедитесь, что питание отсутствует, проверив индикаторным отверткой наличие фазы на контактах вилки. Насос должен быть полностью отключён как минимум за 10 минут до начала разборки, чтобы избежать остаточного заряда в конденсаторе.
Слейте воду из корпуса. Для этого отсоедините напорный шланг, подставьте ёмкость под выходное отверстие и наклоните насос так, чтобы остатки воды вышли. После слива протрите корпус сухой тканью, особенно в районе крепёжных винтов и вентиляционных отверстий.
Если насос работал в загрязнённой среде, промойте наружные элементы под напором воды. Не направляйте струю в зону электромотора и клеммной коробки. Дайте насосу полностью высохнуть, особенно если корпус металлический – это исключит риск замыкания при случайном включении.
Подготовьте инструмент: крестовая и плоская отвёртки, шестигранники (в зависимости от модели), перчатки с прорезиненными вставками. Рабочая поверхность должна быть сухой, с достаточным освещением. Разборку проводите на ровной и устойчивой площадке, чтобы предотвратить падение деталей.
Снятие верхней крышки и визуальный осмотр внутренних элементов
Для доступа к внутренним компонентам насоса «Джилекс» необходимо аккуратно демонтировать верхнюю крышку корпуса. Открутите крепёжные винты по периметру крышки с помощью крестообразной отвёртки PH2. При наличии следов коррозии на винтах предварительно обработайте их проникающей смазкой. Не допускайте перекоса при откручивании, чтобы не повредить пластиковые направляющие крышки.
После снятия крышки аккуратно осмотрите её внутреннюю поверхность. При наличии отложений песка, ила или следов перегрева (потемнение пластика) требуется очистка и оценка состояния уплотнителя. Повреждённое резиновое кольцо необходимо заменить: оно обеспечивает герметичность и предотвращает попадание влаги в электродвигатель.

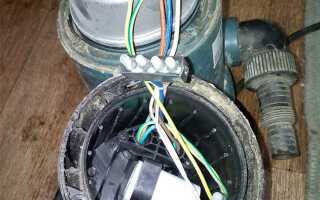

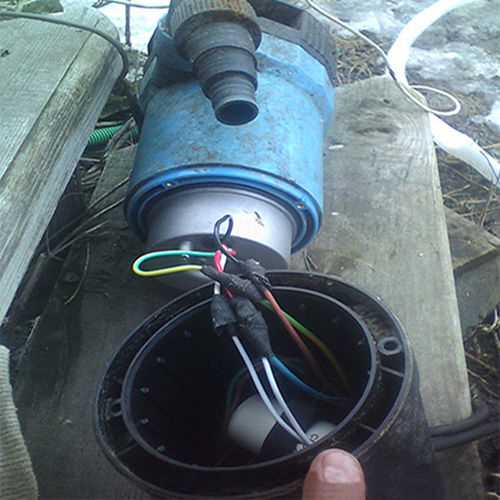

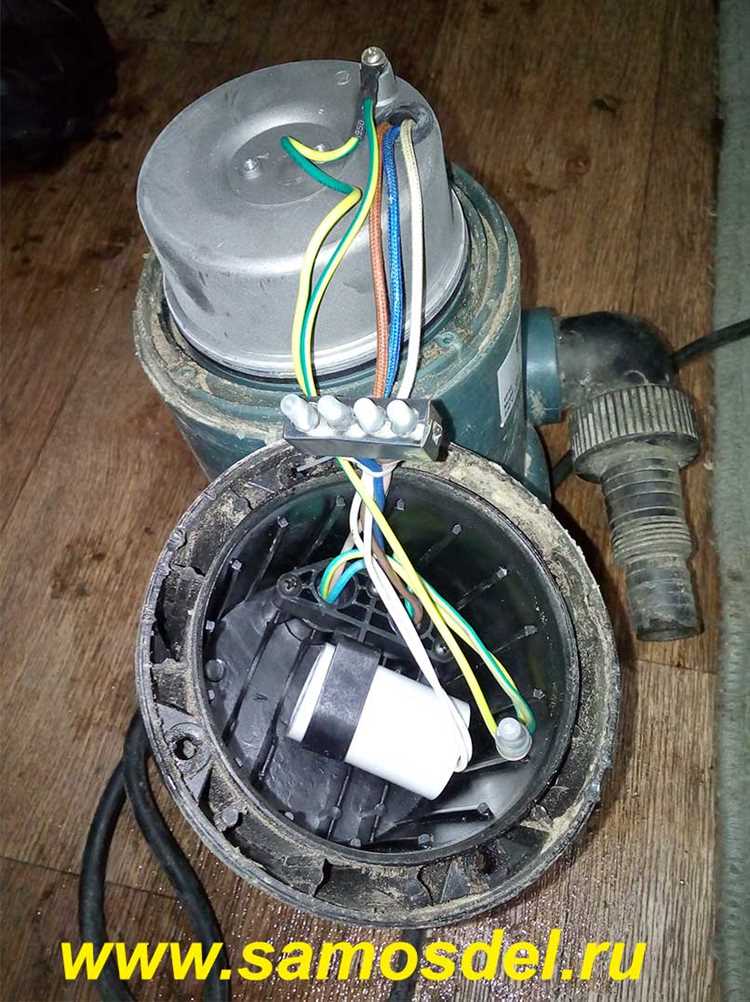

Проверьте целостность электрических соединений: изоляция проводов не должна быть потрескавшейся или оплавленной. Обратите внимание на состояние платы (если модель оснащена ею): наличие следов окисления или потемнений указывает на необходимость ремонта или замены.
Осмотрите крыльчатку и направляющий стакан. Наличие инородных частиц, повреждённых лопастей или зазоров между элементами свидетельствует о механическом износе. Допустимый люфт оси крыльчатки не должен превышать 0,3 мм. При превышении значения возможен износ подшипников или втулок.
При наличии запаха гари или следов влаги в отсеке двигателя дальнейшую разборку необходимо проводить с особой осторожностью – возможны пробои обмоток или короткое замыкание. В таком случае насос не рекомендуется подключать до полной диагностики обмоток.
Разъединение корпуса и доступ к рабочему колесу
Перед началом необходимо обесточить насос и слить остатки воды. Работа проводится на сухой поверхности с использованием подходящего инструмента: крестовой отвёртки и гаечного ключа (обычно на 8 или 10 мм).
- Снимите нижнюю крышку насоса, открутив винты по периметру. Крышка может быть фиксирована на герметике – в таком случае аккуратно подденьте её тонкой пластиной.
- Отсоедините корпус от двигателя, выкрутив основные крепёжные болты. Убедитесь, что не пропущены скрытые саморезы под наклейками или уплотнителем.
- После отделения корпуса получите доступ к внутренней части, где расположено рабочее колесо (крильчатка). Оно, как правило, закреплено на валу при помощи резьбы или шпонки.
- Перед снятием крыльчатки зафиксируйте ротор двигателя, чтобы избежать его прокручивания. Используйте подходящий фиксатор или зажмите вал с тыльной стороны.
- Осторожно демонтируйте крыльчатку, избегая перекосов. Если она сидит туго, не применяйте ударные усилия – используйте съёмник или аккуратно прогрейте посадочное место феном.
- Не допускайте повреждения уплотнительных колец и втулок – они обеспечивают герметичность системы.
- Осмотрите посадочные поверхности на наличие износа, коррозии и отложений – это часто причина падения производительности.
После снятия крыльчатки открывается доступ к уплотнениям и оси ротора – это ключевые элементы для оценки износа и последующего ремонта.
Очистка крыльчатки от загрязнений и проверка на износ
Крыльчатка дренажного насоса Джилекс часто засоряется волокнистыми включениями, песком и известковыми отложениями. Это снижает производительность и может вызвать перегрев двигателя. После снятия крышки корпуса необходимо извлечь крыльчатку с вала двигателя, предварительно открутив фиксирующий винт (обычно под шестигранник 4 мм).
- Для удаления грязи используйте мягкую латунную щётку. Жёсткие металлические щётки или абразивы применять нельзя – они повреждают поверхность лопастей.
- Налёт кальция растворяйте в 10% растворе уксусной кислоты. Замочите крыльчатку на 20 минут, затем промойте в тёплой воде.
- Обязательно проверьте свободный ход крыльчатки на валу. Если наблюдается люфт более 0,5 мм, необходимо заменить втулку или проверить вал на износ.
- Осмотрите каждую лопасть. При наличии трещин, сколов, деформации или истончения хотя бы на одной – замените крыльчатку.
- Проверьте балансировку: наденьте крыльчатку на вал и слегка прокрутите. При самопроизвольной остановке всегда в одном положении – есть разбалансировка. Такая деталь вызывает вибрации и подлежит замене.
- Убедитесь, что резьба крепёжного винта не повреждена. Износ резьбы приводит к срыву фиксации во время работы насоса.
После очистки и проверки крыльчатку устанавливают обратно с точной посадкой и моментом затяжки, рекомендованным производителем (обычно около 2 Н·м).
Проверка состояния уплотнительных колец и прокладок
После снятия корпуса насоса тщательно осмотрите уплотнительные кольца. Поверхность должна быть ровной, без трещин, задиров и следов деформации. При обнаружении мелких трещин или потемнений материал потерял эластичность – замените кольцо без колебаний.
Особое внимание уделите посадочным местам колец. Если заметны следы подтеков, возможно, кольцо прилегает неплотно. Проверьте диаметр канавки: при его износе кольцо теряет герметичность даже при внешне хорошем состоянии.
Прокладки между корпусными частями не должны иметь следов сжатия до состояния «блинчика». Если материал прокладки стал твердым или крошится при снятии, герметизация нарушена. Использование старой прокладки после разборки недопустимо – ставьте только новую, соответствующую оригиналу по толщине и форме.
Не применяйте герметики на масляной основе для компенсации износа прокладок – они вызывают разбухание резиновых деталей. Если требуется дополнительная герметизация, используйте силиконовые составы, устойчивые к воздействию воды и температуры до +80 °C.
После установки новых уплотнителей проверьте момент затяжки соединений. Перетягивание разрушает прокладки и вызывает утечку. Используйте динамометрический ключ при сборке корпуса насоса.
Сборка насоса и проверка герметичности соединений
При сборке дренажного насоса Джилекс строго соблюдайте последовательность установки уплотнительных колец и прокладок. Начинайте с установки сальника на вал ротора, следя за отсутствием повреждений. Далее аккуратно закрепите корпус насоса, не перекручивая крепежные болты более чем на 15 Н·м, чтобы избежать деформации деталей.
Для герметизации соединений используйте только оригинальные резиновые уплотнители, предварительно смазанные тонким слоем силиконовой смазки. Это уменьшит износ и предотвратит протечки. Не применяйте герметики на основе нефтепродуктов, так как они разрушают резину.
После сборки подключите насос к системе с минимальным давлением воды, примерно 0,1–0,15 МПа. Проверьте герметичность визуально и прикосновением – отсутствие влаги на стыках говорит о правильной сборке.
Если появились признаки подтекания, сразу отключите насос и повторно затяните крепления, контролируя усилие динамометрическим ключом. При необходимости замените уплотнительные элементы.
Финальная проверка проводится под рабочим давлением не менее 0,3 МПа в течение 10 минут. Любая капля жидкости на корпусе или в районе сальника свидетельствует о неисправности, требующей разборки и устранения причины.
Вопрос-ответ:
Какие инструменты понадобятся для разборки дренажного насоса Джилекс?
Для разборки дренажного насоса Джилекс обычно требуются крестовая и плоская отвертки, ключи подходящего размера (обычно на 8 или 10 мм), а также пассатижи или плоскогубцы. Иногда может понадобиться герметик для повторной сборки и ветошь для очистки деталей от загрязнений. Рекомендуется подготовить рабочее место с достаточным освещением и удобной поверхностью.
Как безопасно разобрать корпус дренажного насоса Джилекс, чтобы не повредить пластиковые детали?
Корпус насоса Джилекс обычно состоит из пластиковых элементов, которые могут легко повредиться при неаккуратном обращении. Чтобы избежать поломок, сначала следует снять все крепежные элементы, аккуратно откручивая болты и винты. Затем корпус нужно аккуратно разъединить руками, при необходимости используя пластиковую лопатку или тонкий инструмент, чтобы не повредить посадочные места. Важно не применять чрезмерную силу и не пытаться поддеть корпус металлическими инструментами, чтобы не оставить трещин или царапин.
Какие признаки указывают на необходимость замены крыльчатки или уплотнительных колец в дренажном насосе Джилекс?
Если насос работает с шумом, вибрацией или снизил производительность, это может указывать на износ крыльчатки — она может быть повреждена, забита мусором или стерта. Также важным сигналом служат подтекания воды из корпуса, которые часто связаны с износом уплотнительных колец. При осмотре деталей стоит проверить их целостность: крыльчатка не должна иметь трещин и деформаций, а уплотнительные кольца должны сохранять эластичность и не иметь разрывов. Замена этих элементов обычно возвращает насосу нормальную работу.
Как правильно собрать дренажный насос Джилекс после чистки и замены деталей?
Сборку нужно проводить в обратном порядке, соблюдая аккуратность. Перед установкой всех деталей рекомендуется проверить чистоту каждого элемента и удалить остатки загрязнений. Уплотнительные кольца следует слегка смазать техническим вазелином или силиконовой смазкой для улучшения герметичности. Все болты и винты следует затягивать равномерно, чтобы избежать перекосов корпуса. После сборки насос желательно проверить на сухом запуске, чтобы убедиться в отсутствии люфтов и протечек, а также нормальной работе крыльчатки.
