Одноклавишный выключатель света – самый распространённый элемент управления электропитанием освещения в жилых и коммерческих помещениях. Несмотря на простоту конструкции, правильный разбор такого устройства требует понимания основных компонентов и особенностей монтажа. В первую очередь следует учитывать тип подключения: однополюсный или с подсветкой.
Ключевые элементы выключателя включают корпус, механизм с контактами и клеммные зажимы. Разбор начинается с отключения питания и аккуратного снятия крышки для доступа к контактам. При разборе важно не повредить фиксирующие элементы и изоляцию проводов, чтобы избежать коротких замыканий при повторной сборке.
Рекомендуется использовать отвёртки с изолированными ручками и проверить отсутствие напряжения мультиметром перед любыми манипуляциями. Особое внимание уделяется состоянию контактных пластин – окисление или износ могут вызвать перебои в работе. При замене механизмов необходимо подобрать модели с аналогичными характеристиками по нагрузке и типу установки.
Устройство и основные компоненты одноклавишного выключателя
Одноклавишный выключатель состоит из нескольких ключевых элементов, обеспечивающих надежное включение и выключение освещения в цепи.
- Корпус – изготовлен из негорючего пластика, устойчивого к механическим воздействиям и температурным перепадам. Обеспечивает защиту внутренних деталей от пыли и влаги.
- Клавиша – механический элемент управления, выполненный из пластика или термостойкого материала. При нажатии замыкает или размыкает контактную группу.
- Контактная группа – металлические контакты из меди или латуни с покрытием из серебра или никеля для улучшения электропроводности и сопротивления износу. Контакты могут быть плоскими или пружинными, обеспечивая плотное соединение проводов.
- Пружина – возвратный механизм, который возвращает клавишу в исходное положение после нажатия, поддерживая стабильность работы выключателя.
- Клеммные зажимы – крепежные элементы для подключения питающих проводов, рассчитанные на сечение проводника до 2.5 мм². Обеспечивают надежный контакт и простоту монтажа.
- Изоляционные элементы – пластиковые вставки и прокладки, предотвращающие короткое замыкание и защищающие пользователя от электрического удара.
Рекомендуется при монтаже тщательно затягивать клеммные винты и проверять плотность контактов, чтобы исключить нагрев и искрение в рабочей цепи.
Инструменты и подготовка к разбору выключателя
Для разборки одноклавишного выключателя потребуются: отвертка с плоским лезвием шириной 5–7 мм для снятия декоративной накладки, крестовая отвертка PH1 или PH2 для откручивания крепежных винтов, индикаторная отвёртка для проверки отсутствия напряжения, а также пассатижи или тонкие плоскогубцы для работы с проводами.
Перед началом работы необходимо отключить питание в распределительном щитке, убедившись с помощью индикаторной отвёртки, что напряжение отсутствует на клеммах выключателя. Обязательно снять лицевую панель, аккуратно поддевая её плоской отверткой по краям, чтобы не повредить фиксаторы. Освободить крепежные винты, расположенные под панелью, и сохранить их отдельно для последующей сборки.
Рабочее место должно быть хорошо освещено и устойчиво, лучше использовать светодиодный налобный фонарь, если монтажная зона плохо освещена. Для безопасного контакта с проводами рекомендуется использовать инструменты с изолированными ручками, минимизируя риск случайного замыкания.

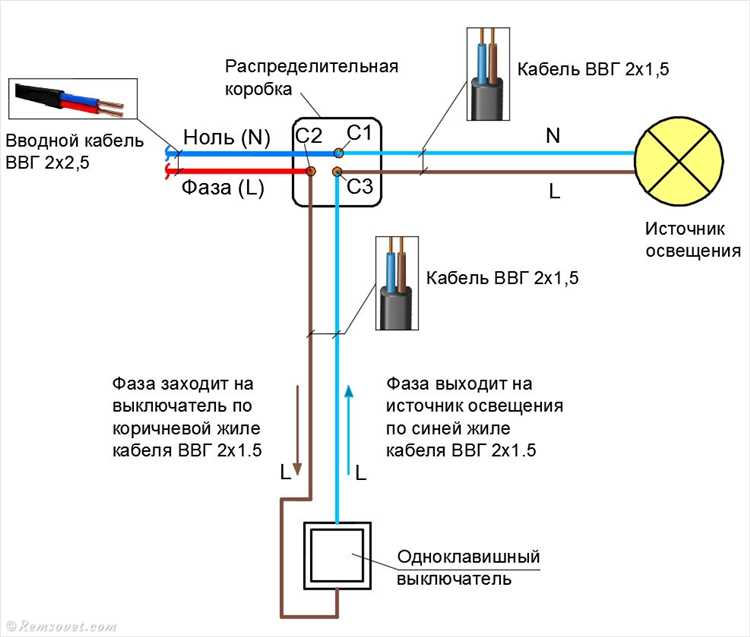

Безопасность при отключении электропитания и работе с проводкой
Перед началом работ обязательно отключите автоматический выключатель, контролирующий цепь освещения, и убедитесь в отсутствии напряжения тестером с индикатором фаз. Проверку следует проводить на контактах выключателя и проводах в коробке. Никогда не полагайтесь на визуальный осмотр или состояние автоматов без проверки.
Используйте только изолированные инструменты с сертифицированной изоляцией не менее 1000 В. Работать рекомендуется в резиновых перчатках, особенно если помещение влажное или пол покрыт керамической плиткой.
Перед отсоединением проводов отметьте их расположение или сфотографируйте, чтобы избежать ошибок при сборке. При наличии алюминиевых проводов используйте специальные клеммы и проверяйте отсутствие окисления, которое может вызвать плохой контакт и нагрев.
Не допускайте касания оголенных жил проводов металлическими предметами, даже при отключённом питании – возможны остаточные токи или ошибочное включение автоматов. Подключение и замена проводки должны выполняться при полностью отключённом электропитании.
После сборки тщательно закрепляйте все соединения, чтобы избежать ослабления контактов и искрения. Используйте затяжку с рекомендуемым усилием, чтобы не повредить проводники.
Проводка внутри выключателя должна быть проложена без перегибов и натяжений, с сохранением минимального радиуса изгиба согласно стандартам ПУЭ. Это снижает риск механических повреждений и коротких замыканий.
После завершения монтажа проверьте целостность изоляции с помощью мультиметра и проведите контрольное включение цепи с наблюдением за отсутствием запаха гари и нагрева корпуса выключателя.

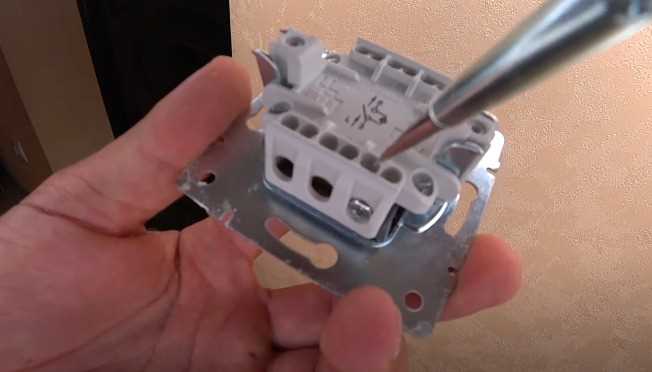

Пошаговая инструкция по снятию крышки и корпуса выключателя
Отключите электричество в распределительном щите для безопасности. Проверьте отсутствие напряжения тестером на контактах выключателя.
Осмотрите крышку выключателя. На одноклавишных моделях она обычно фиксируется защелками или винтами.
Если крышка удерживается защелками, аккуратно подденьте ее тонкой плоской отверткой в месте стыка с корпусом. Работайте по периметру, чтобы не сломать защелки.
Если крышка крепится винтами, выкрутите их крестовой отверткой. Обычно винты расположены внизу или по бокам крышки.
После снятия крышки получите доступ к внутренним элементам корпуса. Для снятия корпуса выкрутите крепежные винты, фиксирующие корпус на монтажной коробке.
Выньте корпус выключателя, аккуратно потянув его на себя. Не тяните за провода, чтобы избежать повреждений.
Осмотрите состояние контактов и крепежных элементов перед дальнейшими действиями.

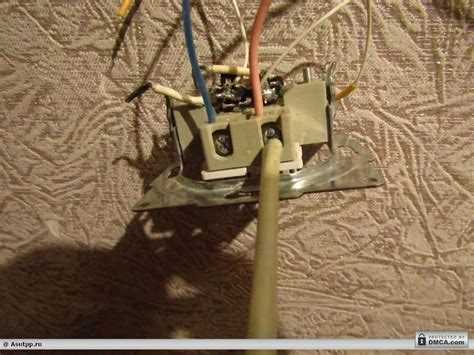

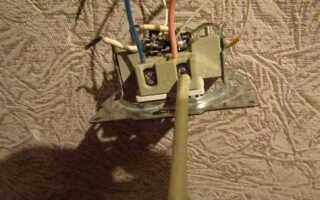

Отсоединение и маркировка проводов внутри выключателя
Перед отсоединением проводов обязательно убедитесь в отсутствии напряжения на линии с помощью тестера. Работы проводите только при выключенном автомате в щитке.
- Ослабьте крепежные винты клеммных зажимов, удерживающих провода.
- Аккуратно извлеките каждый провод, избегая повреждения изоляции и жил.
- Для правильной идентификации пометьте каждый провод с помощью самоклеящихся бирок или изоленты с пронумерованными надписями.
- Фиксируйте, какой провод подключён к фазному входу (обычно коричневый или чёрный) и какой к выходу на нагрузку (часто красный или синий, в зависимости от схемы).
- Если провода однородного цвета, отмечайте их местоположение относительно контактов выключателя (например, «вход», «выход»).
- Не маркируйте провода на глаз, всегда используйте инструменты и материалы, обеспечивающие надёжное и долговременное обозначение.
Отсоединённые провода храните в развёрнутом виде, избегая перекручивания, чтобы предотвратить деформацию жил и затруднение повторного подключения.

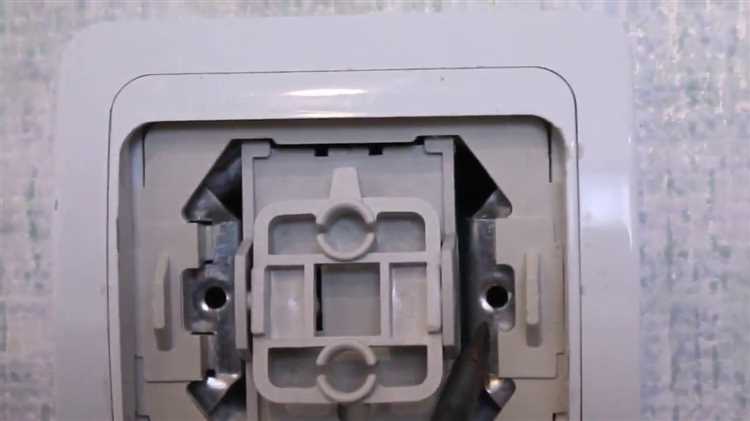

Проверка состояния контактов и механизмов внутри выключателя
Для начала отключите питание в цепи, чтобы избежать поражения электрическим током. Снимите декоративную панель и открутите крепежные винты корпуса выключателя. Осмотрите видимые контакты на предмет окисления, следов нагара и механических повреждений.
Контакты должны быть чистыми, без следов черного налета или коррозии. Если контактная поверхность покрыта слоем окислов, аккуратно зачистите её мелкозернистой наждачной бумагой или металлической щеткой. При наличии деформаций или трещин контакты следует заменить, так как они снижают качество соединения и могут вызвать искрение.
Проверьте усилие возвратной пружины. Она должна создавать достаточное давление на контактные элементы для надежного замыкания цепи, но при этом механизм не должен заедать. Слабая или ослабленная пружина приводит к неполноценному контакту и нестабильной работе выключателя.
Оцените ход переключающего механизма: клавиша должна двигаться плавно, без заеданий и люфтов. Если механизм тугой, возможно, внутри попала пыль или загрязнения – аккуратно очистите узел с помощью сухой кисточки или сжатого воздуха.
При обнаружении сильного износа пластиковых деталей или трещин замените корпус выключателя. Работоспособность механизма напрямую зависит от целостности и правильного расположения фиксирующих элементов.
После проверки и очистки соберите выключатель в обратном порядке и вновь подайте питание. Проверьте работу выключателя под нагрузкой, убедившись в отсутствии искрения и стабильности переключения.
Чистка и устранение загрязнений или коррозии в выключателе
Перед началом работы обязательно отключите питание в распределительном щите. Для очистки контактов используйте изопропиловый спирт или специализированный очиститель для электрических соединений. Избегайте воды и агрессивных химикатов, которые могут повредить пластиковые детали.
Коррозию с металлических частей удаляют аккуратно с помощью мелкой шлифовальной бумаги или кисточки из нейлона. При сильном окислении применяют мягкий абразив, например, ластик или специальный гель для очистки контактов. После обработки поверхности необходимо тщательно удалить остатки абразива и загрязнений.
Проверьте целостность пружин и креплений контактов, при необходимости замените поврежденные элементы. Для восстановления электропроводимости нанесите тонкий слой контактной смазки, обеспечивающей защиту от окисления и улучшение контакта.
После чистки соберите выключатель в обратном порядке, убедившись в правильном соединении всех проводов. Проверьте работоспособность устройства под напряжением, контролируя отсутствие искрения и нестабильного срабатывания.
Сборка и тестирование выключателя после разборки
Перед сборкой убедитесь, что все контакты и механизмы очищены от пыли и окислов. Собирайте выключатель в обратном порядке разборки: сначала установите пружину на фиксатор, затем зафиксируйте подвижный контакт в корпусе.
При установке клавиши проверьте, чтобы она свободно перемещалась, не заедая и не люфтя. Контактные поверхности должны совпадать с пружинами без смещения.
После сборки подключите выключатель к изолированному тестовому источнику напряжения 220 В с использованием тестовой нагрузки (лампа накаливания 40 Вт). При нажатии клавиши лампа должна загораться мгновенно, при отпускании – гаснуть без задержек.
Проверка целостности контактов проводится мультиметром в режиме омметра. Сопротивление контактов при замкнутом положении не должно превышать 0,1 Ом. При более высоких значениях требуется повторная чистка или замена контактных элементов.
Тест на долговечность – многократное (не менее 50 циклов) нажатие с контролем плавности работы и отсутствия искрения. При появлении искр или заеданий выключатель требует повторной разборки и корректировки деталей.
По окончании тестирования отключите питание и проверьте, что все крепежи зафиксированы плотно, а корпус не имеет трещин и повреждений.
Вопрос-ответ:
Как устроен одноклавишный выключатель света внутри?
Одноклавишный выключатель состоит из корпуса, внутри которого размещены контактные пластины и механизм переключения. При нажатии клавиши контакты замыкаются, что позволяет электрическому току проходить и включать освещение. При повторном нажатии контакты размыкаются, прерывая цепь и отключая свет.
Можно ли заменить одноклавишный выключатель самостоятельно, если он перестал работать?
Да, замена такого выключателя обычно не требует специальных навыков. Важно предварительно отключить электричество в распределительном щитке, чтобы избежать поражения током. Затем следует снять старый выключатель, отсоединить провода и подключить новый, соблюдая правильную полярность. Если есть сомнения, лучше обратиться к электрику.
Почему одноклавишный выключатель иногда искрит при включении?
Искрение может возникать из-за износа или загрязнения контактов внутри выключателя, а также из-за неплотного соединения проводов. Это может привести к повышенному сопротивлению и появлению искр при замыкании цепи. В таких случаях рекомендуется заменить выключатель, чтобы избежать риска возгорания.
Какие материалы используются для изготовления корпуса одноклавишного выключателя?
Корпус обычно делают из прочного пластика, устойчивого к нагреву и механическим повреждениям. В некоторых моделях могут применяться добавки, повышающие стойкость к ультрафиолету или огнестойкость. Внутренние элементы — металлические, чаще из латуни или меди, для хорошей электропроводности.
Как проверить, что одноклавишный выключатель исправен без мультиметра?
Можно проверить работоспособность простым способом: включить свет и наблюдать, реагирует ли лампа на нажатие клавиши. Если лампа не загорается или мигает, выключатель может быть неисправен. Еще один способ — послушать характерный щелчок при нажатии. Отсутствие щелчка часто говорит о механической поломке внутри устройства.
