Водонагреватели Ariston объемом 10 литров популярны за счет компактности и стабильной работы в условиях ограниченного пространства. Однако со временем может возникнуть необходимость в их разборке – для замены ТЭНа, анода, термостата или устранения течи. Неправильный демонтаж может привести к повреждению бака, короткому замыканию или нарушению герметичности устройства.
Перед началом работ важно отключить устройство от сети и водоснабжения. Модельный ряд Ariston включает как вертикальные, так и горизонтальные модификации, но базовая конструкция у них схожа: металлический корпус, магниевый анод, трубчатый электронагреватель, датчик температуры и термостат, расположенные под нижней декоративной крышкой.
Снятие крышки требует аккуратности – она фиксируется винтами, а за ней находятся провода, подключенные к управляющей плате и термостату. Перед отсоединением проводки рекомендуется сделать фото подключения, чтобы избежать ошибок при сборке. При доступе к баку следует проверить наличие накипи на ТЭНе и состояние анода – если он истончился более чем на 70%, его замена обязательна.
Используйте только оригинальные уплотнители и прокладки при обратной сборке, иначе возможны микроподтеки. Проверку герметичности желательно проводить до полного подключения устройства к водопроводу и электросети. Разбор водонагревателя требует точности и знания конструкции, поэтому при отсутствии опыта рекомендуется проконсультироваться со специалистом или использовать техническую документацию производителя.
Подготовка инструмента и безопасное отключение устройства от сети
Перед разбором водонагревателя Ariston объемом 10 литров необходимо подготовить следующие инструменты:
- отвертка с прямым и крестообразным шлицем;
- мультиметр для проверки напряжения;
- гаечные ключи (обычно на 10 и 13 мм);
- шестигранник (при наличии винтов соответствующего типа);
- емкость для слива воды объёмом не менее 5 литров;
- резиновые перчатки и очки для защиты;
- тряпка или губка для удаления влаги с контактов и пола.
Для безопасного отключения устройства от сети выполните следующие шаги:
- Отключите автоматический выключатель, к которому подключён водонагреватель.
- Убедитесь в отсутствии напряжения, приложив щупы мультиметра к клеммам питания устройства. Напряжение должно быть 0 В.
- Отсоедините питающий кабель, предварительно зафиксировав его расположение на фото или схеме.
- Перекройте подачу холодной воды к водонагревателю и откройте горячий кран, чтобы сбросить давление в баке.
- Открутите сливной клапан (при наличии) или аккуратно отсоедините гибкий шланг, направляя воду в подготовленную емкость.
После выполнения этих действий водонагреватель будет полностью обесточен и готов к разборке.

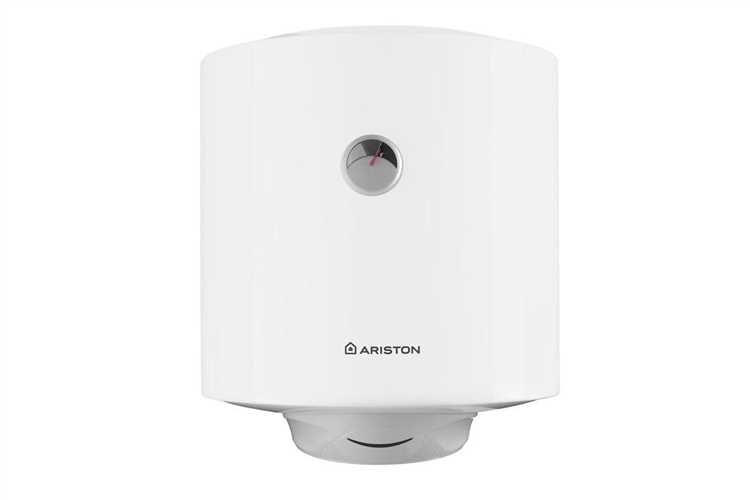

Снятие декоративной крышки и корпуса водонагревателя
Перед началом работ отключите водонагреватель от электросети и перекройте подачу воды. Убедитесь в отсутствии давления внутри бака, открыв кран с горячей водой.
С нижней части корпуса, рядом с патрубками подключения, находятся винты крепления декоративной крышки. Обычно их два – выкрутите их с помощью крестовой отвертки. Обратите внимание: винты могут быть скрыты пластиковыми заглушками, которые нужно аккуратно поддеть плоской отверткой.
После удаления винтов слегка потяните крышку вниз. Она удерживается пластиковыми защелками, поэтому усилие должно быть равномерным, без рывков. Не применяйте чрезмерную силу, чтобы не повредить крепления. При снятии крышки освободится доступ к клеммной колодке и блоку управления.
Для снятия основного корпуса водонагревателя необходимо демонтировать заднюю панель. Это возможно только после отсоединения водонагревателя от крепежных кронштейнов на стене. Осторожно снимите устройство с кронштейнов, удерживая его двумя руками – масса даже пустого бака может превышать 7 кг.
Корпус обычно скреплен защелками по периметру и несколькими саморезами, расположенными сзади или сбоку. После удаления крепежа аккуратно разъедините корпусные половины. Не допускайте изгиба пластика – корпус может треснуть. После снятия корпуса открывается полный доступ к внутренним компонентам: термостату, ТЭНу, аноду и трубкам подачи воды.

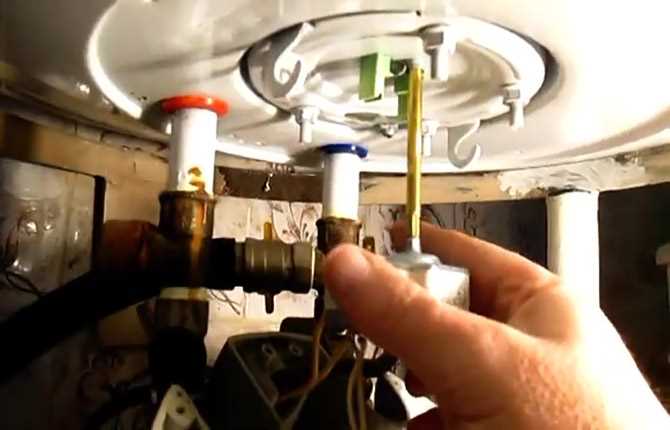

Отсоединение проводки от термостата и нагревательного элемента
Перед началом отключите водонагреватель от электросети, убедитесь в отсутствии напряжения, используя индикаторную отвёртку. Для получения доступа к внутренним элементам снимите защитную крышку, открутив крепёжные винты крестовой отвёрткой.
Провода, идущие к термостату, как правило, закреплены на клеммах «L» (фаза), «N» (ноль) и «E» (заземление). Запомните или сфотографируйте их расположение. Снимите клеммы, аккуратно поддев их плоской отвёрткой, не прилагая избыточного усилия, чтобы не повредить контактные площадки.
От термостата отходят два провода к ТЭНу – как правило, красного и синего цвета. Они также крепятся на разъёмах типа «мама-папа» или винтовыми зажимами. Открутите винты либо отсоедините разъёмы, избегая деформации медных жил.
Проверьте нагар, окисление или обрыв жил. При необходимости зачистите провода на 5–7 мм, используя стриппер. Не допускайте контакта оголённых концов между собой.
После отсоединения убедитесь, что никакой провод не соприкасается с металлическими частями корпуса и не натянут – это важно для последующей безопасной сборки устройства.

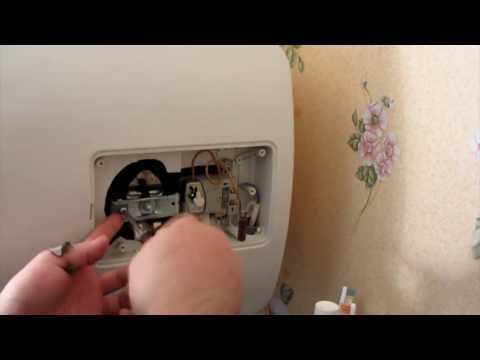

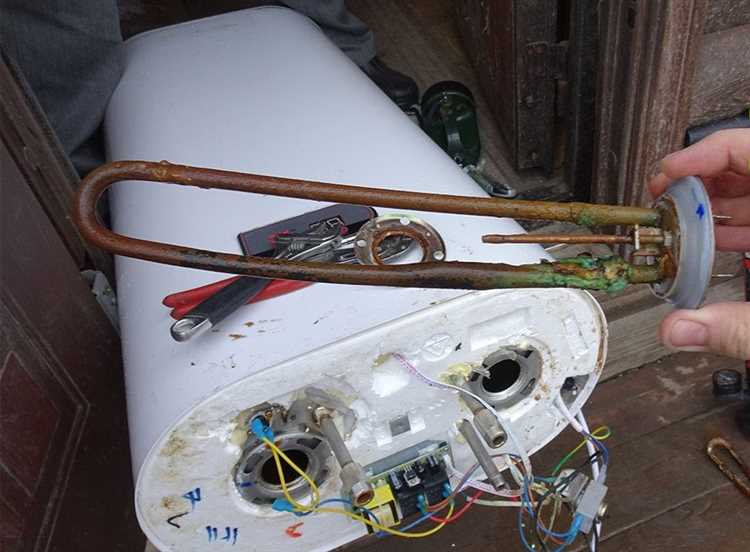

Демонтаж фланца и извлечение ТЭНа
Перед началом работы отключите водонагреватель от электросети и убедитесь, что бак полностью освобождён от воды. Снимите крышку корпуса, открутив фиксирующие винты снизу и сбоку. Подключения клемм ТЭНа и термостата аккуратно отсоедините, предварительно сделав фото для последующей сборки.
- Отсоедините провода от клемм ТЭНа и термостата, избегая перегибов.
- Открутите болты, фиксирующие фланец к баку. Обычно используется ключ на 10 или головка с трещоткой.
- После снятия крепежа аккуратно подденьте фланец плоской отвёрткой. Если уплотнитель «прикипел», пройдитесь по кругу, слегка раскачивая фланец.
- Выньте фланец вместе с ТЭНом, придерживая рукой, чтобы избежать повреждений внутреннего покрытия бака.
ТЭН может быть покрыт накипью. При сильном загрязнении не пытайтесь отломать её – замочите элемент в растворе лимонной кислоты (100 г на 1 л воды) на 1–2 часа. Повреждённый или прогоревший ТЭН требует замены. Уплотнительное кольцо необходимо осмотреть на наличие трещин – при малейших дефектах заменить новым.
Очистка бака от накипи и осадка вручную
Перед началом очистки отключите водонагреватель от электросети и полностью слейте воду через сливной патрубок. Снимите крышку корпуса, отсоедините провода от термостата и аккуратно извлеките фланец с ТЭНом. Используйте плоскую отвёртку и ключ на 10 для демонтажа фланца.
При осмотре внутренней поверхности бака особое внимание уделите донной части, где скапливается наибольшее количество отложений. Механическую очистку проводите пластиковым шпателем или деревянной лопаткой – металлические предметы запрещены во избежание повреждений эмали. Удалённые фрагменты накипи собирайте вручную, не позволяя им попасть в сливной патрубок.
Для удаления мелких остатков используйте раствор лимонной кислоты: 100 г на 1 л тёплой воды. Заполните бак до половины, оставьте на 1 час, затем промойте внутреннюю поверхность мягкой щёткой. Повторите промывку чистой водой до устранения остатков раствора и запаха.
Особое внимание уделите анодному стержню. Если он истощён более чем на 70%, замените его новым магниевым анодом соответствующего диаметра и длины. Установка старого анода бессмысленна – он не обеспечит защиту от коррозии.
После завершения всех этапов установите фланец с ТЭНом обратно, затяните болты крест-накрест для равномерного прижима, подключите провода и проверьте герметичность соединений после заполнения бака.

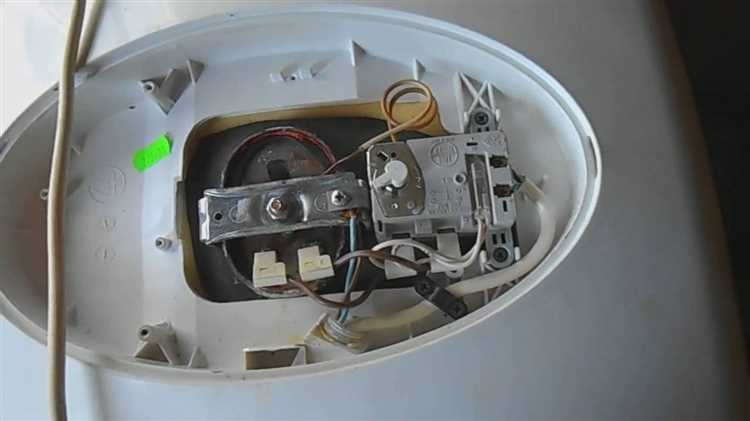

Проверка состояния анода и его замена при необходимости
Анодный стержень в водонагревателе Аристон на 10 литров предназначен для защиты бака от коррозии. Для проверки состояния анода необходимо отключить питание и слить воду из бака. Затем, открутив крышку или люк, извлеките анодный стержень. Визуально оцените толщину и целостность – рабочий анод должен сохранять не менее 50% исходного диаметра.
Если поверхность анода покрыта крупными трещинами, глубокими раковинами или толщина снизилась более чем на 50%, требуется замена. Для извлечения анода используйте ключ с подходящим профилем – обычно шестигранник на 14 или 17 мм. Во время установки нового анода наносите уплотнительную ленту на резьбу для предотвращения протечек.
Рекомендуется проводить проверку анода минимум раз в 12 месяцев, особенно при использовании жесткой воды. Игнорирование состояния анода приводит к ускоренному износу бака и возможным протечкам, что требует дорогостоящего ремонта или замены водонагревателя.
Обратная сборка с учетом герметичности соединений
Перед началом сборки убедитесь, что все уплотнительные кольца и прокладки в идеальном состоянии – без трещин и деформаций. При необходимости замените их новыми, подходящими по размеру и материалу.
Для резьбовых соединений используйте уплотнительную ленту ФУМ, наматывая ее в направлении резьбы минимум в два слоя, что исключит подсос воздуха и протечки воды. Наносите ленту ровно, без перекрытий и складок.
Силиконовые прокладки устанавливайте строго в предназначенные для них посадочные места, избегая смещения. Для дополнительной герметизации рекомендуют использовать санитарный силикон, наносимый тонким слоем снаружи соединения после сборки, исключая попадание внутрь воды.
При затяжке соединений применяйте динамометрический ключ с моментом затяжки, указанным в технической документации Аристон. Перетягивание приводит к повреждению прокладок, а недостаточная затяжка – к протечкам.
Перед окончательной сборкой проверьте посадку фланца бака и корпуса нагревателя, особенно в местах крепления ТЭНа. Герметичность обеспечивается плотным прилеганием без зазоров и щелей.
После завершения сборки заполните бак водой и проведите тест на герметичность под давлением, рекомендуемым для модели (обычно 0,6-0,8 МПа). Осмотрите все соединения на наличие капель и подтеков.
Если подтеков не выявлено, окончательно затяните крепежные элементы, контролируя равномерность усилия. В случае обнаружения течей, разберите проблемный узел, замените уплотнитель и повторите процедуру.
Тестирование работы водонагревателя после сборки
После сборки водонагревателя Аристон на 10 литров важно проверить герметичность и функциональность всех узлов. Первым этапом заполните бак холодной водой, контролируя отсутствие протечек в местах соединений и уплотнителей.
Подключите устройство к электросети и установите терморегулятор на минимальную температуру. Через 10 минут измерьте температуру воды, она должна начать расти, что подтвердит работу нагревательного элемента.
Для проверки нагрева до максимальной температуры выставьте терморегулятор на 60–65 °C. Замерьте время, за которое вода достигнет заданной температуры – у Аристон 10 л этот показатель составляет около 25–30 минут. Если время значительно превышает норму, проверьте исправность ТЭНа и термостата.
Обязательно протестируйте работу предохранительного клапана: при достижении давления выше 6 бар клапан должен сбросить излишки воды, что предотвратит повреждения бака. Если клапан не срабатывает, требуется его замена.
Заключительный шаг – проверить корректность работы индикаторов и датчиков. Индикатор нагрева должен включаться при подаче напряжения и гаснуть после достижения температуры. При отсутствии реакции необходима диагностика электроники.
Вопрос-ответ:
Как правильно разобрать водонагреватель Аристон на 10 литров без повреждений?
Для разбора водонагревателя Аристон на 10 литров сначала отключите устройство от электросети и перекройте подачу воды. Затем снимите пластиковую крышку корпуса, открутив крепежные винты. Важно аккуратно отсоединить все электрические контакты и датчики, чтобы не повредить провода. После этого можно снять внутренний бак и элементы нагрева для обслуживания или замены. Рекомендуется использовать подходящий инструмент и соблюдать осторожность при работе с электричеством и водой.
Какие основные узлы водонагревателя Аристон 10 л подлежат регулярной проверке при разборке?
При разборке нужно уделить внимание нескольким важным компонентам: нагревательному элементу (ТЭНу), термостату, уплотнительным прокладкам и внутреннему баку. ТЭН проверяют на наличие накипи и целостность, термостат — на корректность работы, а прокладки — на герметичность. Состояние бака оценивают на предмет коррозии или повреждений. Эти узлы часто являются причиной снижения производительности или протечек, поэтому их проверка помогает избежать серьезных поломок.
Какие инструменты понадобятся для самостоятельного разбора водонагревателя Аристон на 10 литров?
Для разбора водонагревателя обычно требуется набор отверток (крестовая и плоская), разводной ключ или гаечные ключи для трубных соединений, а также пассатижи. Полезно иметь мультиметр для проверки электрических элементов и строительный фен или нож для аккуратного отделения прокладок. При необходимости можно использовать специализированные инструменты для снятия ТЭНа, если он плотно зафиксирован. Важно выбирать инструменты подходящего размера, чтобы не повредить крепеж и детали.
Как определить и устранить причину протечки в водонагревателе Аристон 10 литров во время разборки?
Если при разборке обнаруживается вода в корпусе или следы коррозии, стоит внимательно осмотреть прокладки и соединения на баке и трубках. Протечки чаще всего возникают из-за изношенных уплотнителей или мелких трещин в баке. Уплотнительные кольца можно заменить, а трещины в баке, если они небольшие, иногда устраняют герметиком для сантехники. При сильных повреждениях заменяют бак или весь водонагреватель. Также важно проверить качество затяжки всех соединений, чтобы избежать подтеков в будущем.
Нужно ли проводить очистку нагревательного элемента при разборке водонагревателя Аристон 10 литров и как это сделать?
Да, очистка нагревательного элемента от накипи помогает продлить срок службы устройства и улучшить нагрев воды. Для очистки ТЭНа сначала отключите питание и слейте воду из бака. Затем аккуратно снимите нагревательный элемент и поместите его в раствор лимонной кислоты или специального средства для удаления накипи на несколько часов. После этого промойте элемент чистой водой и осмотрите на наличие повреждений. Если накипь слишком плотная или ТЭН поврежден, его лучше заменить на новый.
Как разобрать водонагреватель Аристон на 10 литров без повреждений корпуса?
Для аккуратного разбора водонагревателя Аристон на 10 литров необходимо сначала отключить устройство от электросети и перекрыть подачу воды. Затем слейте оставшуюся воду через сливной кран или с помощью шланга. После этого снимите крышку корпуса, открутив все видимые винты. Важно делать это осторожно, чтобы не повредить пластиковые или металлические детали. При необходимости используйте пластиковую лопатку, чтобы поддеть защелки. Далее отсоедините электрические соединения, запомнив или сфотографировав расположение проводов, чтобы не ошибиться при сборке.
