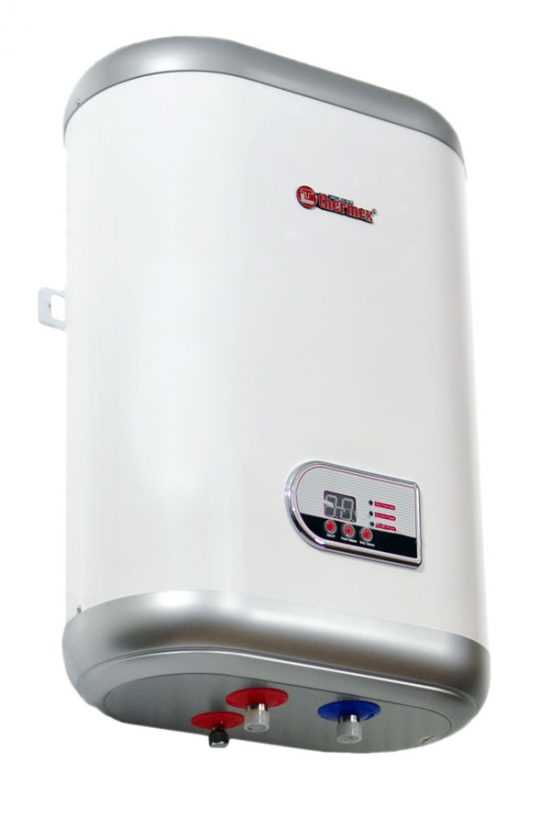

Водонагреватель Термекс объемом 10 литров представляет собой компактное устройство с электронагревательным элементом мощностью 1,5 кВт. Устройство используется для быстрого подогрева воды в ограниченном объеме, что делает его популярным выбором для небольших квартир и дач.

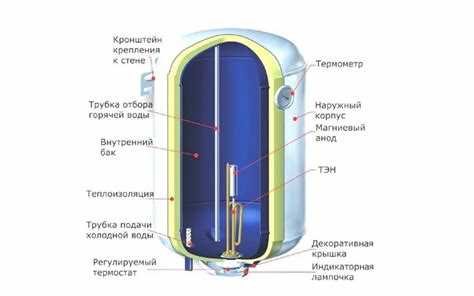

Для успешного разбора модели важно учитывать особенности конструкции: бак из нержавеющей стали, термостат с возможностью точной настройки температуры и встроенная защитная автоматика от перегрева. Разбор начинается с отключения питания и слива воды из бака через сливной клапан. Следующий шаг – демонтаж крышки корпуса и отсоединение электрических разъемов.
Рекомендуется фиксировать расположение всех деталей и их креплений, чтобы облегчить последующую сборку. При замене ТЭНа или термостата нужно использовать оригинальные комплектующие, чтобы сохранить работоспособность и гарантию безопасности.
Подготовка инструментов и места для разборки водонагревателя
Для эффективного и безопасного разбора водонагревателя Термекс 10 л необходим минимальный набор инструментов:
1. Отвёртка крестовая и плоская, подходящего размера для крепежных винтов.
2. Гаечные ключи на 10 и 13 мм для демонтажа соединений и креплений.
3. Мультиметр для проверки электрических контактов и нагревательного элемента.
4. Пассатижи с изолированными ручками для работы с мелкими элементами и проводами.
5. Ёмкость для слива воды объёмом не менее 3 литров.
6. Ветошь или салфетки для удаления влаги и протирки деталей.
7. Изолента или термоусадочная трубка для повторной изоляции проводов.
Место для работы должно отвечать следующим требованиям:
– Хорошее освещение, предпочтительно направленный свет, чтобы четко видеть мелкие детали.
– Плоская, устойчиво закрепленная поверхность с непромокаемой подкладкой для защиты от капель воды и возможных утечек.
– Доступ к розетке для подключения мультиметра и контроля электроцепей.
– Свободное пространство не менее 1,5 м² для удобного перемещения вокруг водонагревателя и размещения снятых деталей.
Перед началом работы необходимо отключить устройство от электросети и полностью слить воду из бака через сливной кран. Убедитесь, что место не скользкое и провода не натянуты, чтобы избежать травм и повреждений оборудования.
Безопасное отключение и слив воды из водонагревателя
Для отключения водонагревателя Термекс 10 литров сначала перекройте подачу холодной воды на входе в бак, используя запорный кран. Затем отключите электропитание, выключив автомат на щитке или вынув вилку из розетки. Необходимо дождаться полного остывания воды внутри бака, чтобы избежать ожогов.

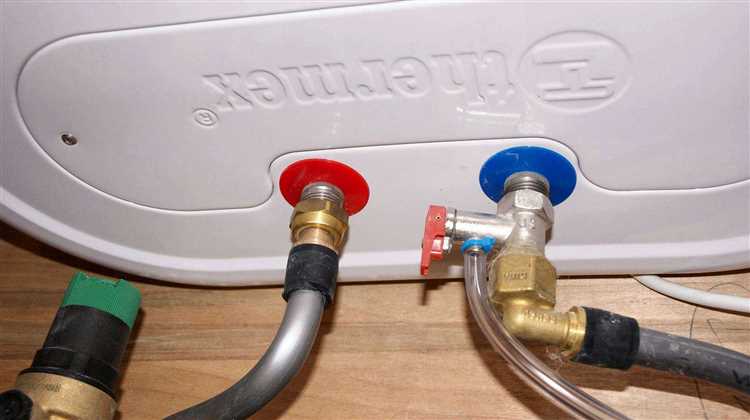

Для слива воды откройте выпускной кран горячей воды и подключите шланг к сливному отверстию внизу корпуса. Направьте шланг в канализацию или подходящую емкость. Затем откройте сливной кран или винтовой клапан, расположенный в нижней части бака. Для ускорения процесса откройте кран подачи холодной воды, что создаст давление и позволит воде быстро выйти.
При сливе важно контролировать отсутствие давления в системе, чтобы предотвратить обратный ток и возможные повреждения. После полного слива закройте все краны и убедитесь, что внутренние части бака полностью опустошены, особенно если устройство планируется к ремонту или длительному простою.
Пошаговое снятие крышки и внутренних компонентов бака
Отключите водонагреватель от электросети и перекройте подачу воды. Слейте воду через сливной кран или подсоединённый шланг, чтобы полностью освободить бак.

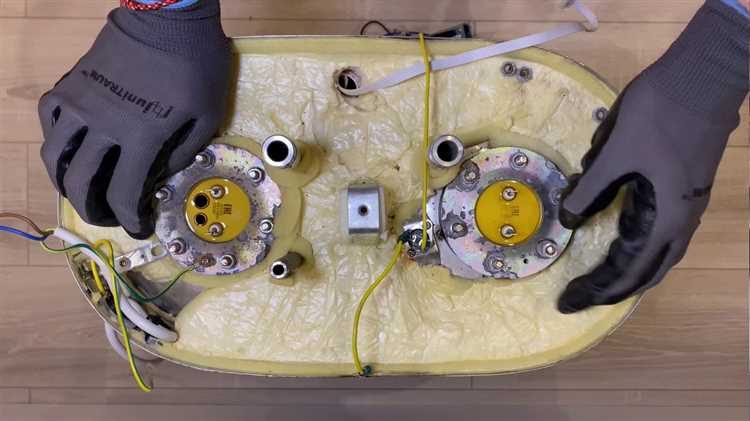

Отсоедините фланец крышки бака, открутив крепёжные болты ключом на 10 мм. Болты обычно расположены по окружности крышки, количество – 6–8 штук. Храните болты отдельно, чтобы не потерять.
Аккуратно снимите крышку, слегка поддев её монтажной лопаткой или плоской отвёрткой, чтобы не повредить уплотнительное кольцо. Если крышка закисла, нанесите немного проникающей жидкости и подождите 10–15 минут.
Внутри под крышкой расположен анодный стержень. Открутите его вручную или при помощи разводного ключа, повернув против часовой стрелки. Анод меняют при наличии значительных отложений или коррозии.

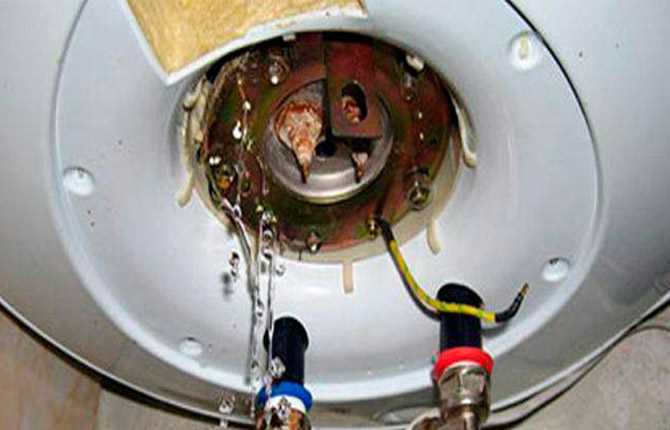

Далее открутите нагревательный элемент (ТЭН), для чего используйте специальный ключ на 55 мм. Проверьте состояние резинового уплотнителя и замените при необходимости.
После снятия ТЭНа осмотрите внутреннюю поверхность бака на предмет накипи и ржавчины. При необходимости проведите очистку специальными средствами или механическим способом.
Все снятые детали храните в чистом месте и при сборке обязательно установите новые уплотнительные кольца для герметичности.
Удаление и осмотр нагревательного элемента и термостата
Перед началом работ отключите устройство от электросети и перекройте подачу холодной воды. Слейте воду из бака через сливной кран или откройте горячий кран для снижения давления.

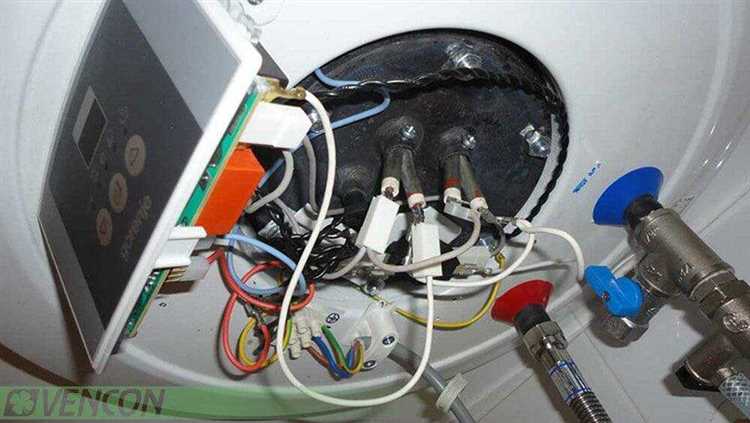

- Снимите декоративную крышку панели управления, чтобы получить доступ к термостату и нагревательному элементу.
- Отсоедините электрические провода от клемм ТЭНа и термостата, запомнив их расположение для обратной сборки.
- Отвинтите крепеж нагревательного элемента с помощью рожкового ключа на 32 мм или специального инструмента для ТЭНов.
- Аккуратно извлеките ТЭН из бака, избегая повреждений уплотнительной прокладки.
- Осмотрите нагревательный элемент на наличие накипи, коррозии и мест перегрева. Толстый слой накипи следует удалить механическим способом или с помощью специализированных химических средств.
- Проверьте целостность изоляции и сопротивление нагревателя мультиметром – нормальное значение для Термекс на 10 литров обычно составляет 20–30 Ом.
- Термостат осматривайте на наличие механических повреждений и окисления контактов. Проверьте корректность срабатывания при помощи омметра и нагрева.
Если термостат не удерживает заданную температуру или контакты повреждены, рекомендуется заменить элемент. При изношенной прокладке ТЭНа обязательно установите новую, чтобы исключить протечки.
Очистка от накипи и загрязнений внутри бака
Для эффективной очистки бака водонагревателя Термекс 10 л необходимо слить всю воду и отключить устройство от электросети. Снимите крышку верхней части бака, открутите фланец с ТЭНом. Перед этим обязательно перекройте подачу воды.
Удалите видимые отложения механическим способом – пластиковым шпателем или мягкой щеткой, чтобы не повредить покрытие бака. Для удаления минеральных отложений используйте раствор лимонной кислоты: разведите 100 грамм кислоты в литре горячей воды и залейте внутрь бака. Оставьте на 1–2 часа, периодически аккуратно встряхивая прибор, чтобы раствор проник во все участки.
После воздействия лимонной кислоты слейте раствор, промойте бак чистой водой до полного исчезновения запаха и следов кислоты. Для удаления загрязнений с резьбовых соединений и элементов крепления используйте мягкую зубную щетку.
При сильных отложениях допускается повторение процедуры или применение специальных средств для очистки водонагревателей на основе органических кислот, строго соблюдая инструкции производителя и меры безопасности. После очистки установите ТЭН на место, замените уплотнительные кольца при износе, соберите конструкцию и проверьте герметичность соединений перед включением.
Проверка и замена уплотнительных прокладок и соединений
Перед разборкой водонагревателя отключите подачу воды и электропитание. Уплотнительные прокладки и соединения в Термекс 10 л подвержены износу, что часто становится причиной протечек и снижения давления.
- Снимите крышку нагревательного элемента и открутите фитинги подачи и слива воды.
- Осмотрите уплотнительные прокладки: они должны быть ровными, без трещин, деформаций и следов износа.
- При наличии отслоений резины или заметных повреждений замените прокладки на оригинальные или аналогичные по материалу (EPDM или силиконовые).
- Проверьте состояние резьбы на штуцерах и фитингах, очистите при необходимости от загрязнений и старого герметика.
- При установке новых прокладок наносите тонкий слой силиконовой смазки, чтобы улучшить герметичность и облегчить монтаж.
- После сборки затяните соединения равномерно, избегая перекручивания, чтобы не повредить прокладки.
Рекомендуется проводить проверку уплотнений не реже одного раза в год и при каждом вскрытии корпуса. При протечках более 2 мл в минуту замена прокладок обязательна для предотвращения коррозии и выхода из строя электронагревателя.
Сборка и проверка работоспособности после разборки
Перед началом сборки убедитесь, что все внутренние элементы очищены от накипи и повреждений. Устанавливайте термодатчик и нагревательный элемент на штатные места, фиксируя крепления согласно заводской схеме. Герметичность обеспечивается уплотнительными кольцами из резины, которые необходимо заменить при видимых дефектах.
При сборке корпуса обратите внимание на правильное расположение прокладок между крышкой и баком, чтобы избежать протечек. Затягивайте крепеж равномерно крест-накрест, контролируя усилие, чтобы не деформировать корпус.
После сборки подключите устройство к водопроводу, откройте кран и наполните бак водой. Проверьте отсутствие течи на стыках и соединениях под давлением. Только после полного заполнения включайте питание, чтобы избежать сухого нагрева.
Для проверки работы включите водонагреватель и контролируйте индикатор нагрева. Через 15–20 минут замерьте температуру воды на выходе, она должна соответствовать заданной на терморегуляторе, обычно 60–75 °C. Если температура не поднимается, проверьте сопротивление ТЭНа мультиметром и правильность подключения.
Особое внимание уделите работе термозащиты: отключите устройство при достижении максимальной температуры. Если автомат отключения не срабатывает, замените термостат. Только после прохождения всех проверок водонагреватель считается готовым к эксплуатации.
Вопрос-ответ:
Как правильно снять корпус водонагревателя Термекс 10 литров для ремонта?
Для снятия корпуса сначала отключите устройство от электросети и перекройте подачу воды. Затем открутите крепежные винты на задней панели и аккуратно снимите пластиковую или металлическую крышку. Важно делать это осторожно, чтобы не повредить уплотнители и внутренние элементы.
Какие основные причины, из-за которых Термекс 10 литров перестает греть воду?
Чаще всего поломка связана с выходом из строя тэна — он может покрыться накипью или перегореть. Также причина может быть в термостате, который регулирует температуру, или в предохранительном клапане. Иногда сбои случаются из-за проблем с электропитанием или неисправностей в проводке.
Можно ли самостоятельно заменить нагревательный элемент в водонагревателе Термекс 10 литров и как это сделать?
Да, замена тэна возможна своими руками. Для этого сначала отключите устройство от сети и слейте воду. Затем снимите корпус, отсоедините старый нагревательный элемент, аккуратно очистите посадочное место от накипи и установите новый тэн. После сборки проверьте герметичность соединений и работоспособность прибора.
Какие инструменты потребуются для ремонта водонагревателя Термекс 10 литров?
В базовый набор входят: отвертки разных размеров, разводной ключ или гаечный ключ подходящего размера, мультиметр для проверки электрических цепей, а также емкость для слива воды и ветошь. Иногда может понадобиться очиститель от накипи и силиконовая смазка для уплотнителей.
Как избежать частых поломок и продлить срок службы водонагревателя Термекс 10 литров?
Регулярное обслуживание помогает сохранить работоспособность. Рекомендуется периодически сливать воду, чтобы уменьшить накипь, проверять и при необходимости чистить тэн, а также следить за состоянием термостата и уплотнительных элементов. При первых признаках неисправности лучше проводить диагностику, не дожидаясь серьезных проблем.
Как самостоятельно разобрать водонагреватель Термекс на 10 литров для проведения чистки?
Для разборки водонагревателя Термекс 10 литров сначала отключите устройство от электросети и перекройте подачу воды. Затем слейте оставшуюся воду из бака через сливной кран. После этого снимите декоративную крышку и отсоедините электрические провода, запомнив их расположение. Открутите крепежные болты, удерживающие корпус, и аккуратно снимите внешний кожух. Важно соблюдать осторожность, чтобы не повредить уплотнители и внутренние детали. После демонтажа корпуса можно получить доступ к ТЭНу, термостату и другим элементам для проверки и очистки.
Какие проблемы чаще всего обнаруживаются при разборке водонагревателя Термекс на 10 литров, и как их исправить?
Часто встречающиеся неисправности — образование накипи на нагревательном элементе, износ термостата и протечки из-за повреждения уплотнителей. Накипь снижает эффективность нагрева и может привести к выходу из строя ТЭНа. Для устранения накипи нагревательный элемент очищают с помощью специальных средств или заменяют новым. Если термостат неисправен, его нужно заменить, предварительно подобрав модель, совместимую с вашим водонагревателем. Уплотнители и прокладки требуют внимательного осмотра: при обнаружении трещин или деформаций их меняют, чтобы избежать протечек. После ремонта следует тщательно проверить все соединения и выполнить сборку в обратном порядке, удостоверившись в надежности креплений.
