Самостоятельная разводка канализационных труб в ванной требует точного понимания принципов гравитационного стока и выбора оптимального диаметра труб. Основная задача – обеспечить бесперебойный отвод сточных вод от сантехнических приборов к стояку без засоров и обратного запаха. Неправильный уклон или соединение может привести к постоянным проблемам в эксплуатации.
Для умывальника и душа достаточно трубы диаметром 40 мм, для унитаза – 110 мм. Уклон труб должен составлять от 2 до 3 см на метр для труб диаметром до 50 мм и около 2 см на метр для 110 мм. Это гарантирует необходимую скорость потока без застоя и сухого сифона.
Канализационные трубы необходимо укладывать с учетом минимального количества поворотов. Если поворот неизбежен, используйте два угла по 45° вместо одного на 90°, чтобы снизить риск засоров. Каждый сантехнический прибор должен быть оснащён гидрозатвором. Для унитаза используется встроенный сифон, для других приборов – гибкие или жесткие сифоны с водяным затвором не менее 5 см.
Монтаж начинается с самого дальнего от стояка прибора. Все соединения труб выполняются с использованием уплотнительных резинок или санитарного герметика. Фиксация труб к стенам производится через каждые 50–70 см для предотвращения провисания. Важно предусмотреть ревизионные отверстия в местах возможных засоров.
При планировании разводки стоит избегать пересечений с водопроводными линиями. Канализационные трубы укладываются ниже уровня водопровода, с доступом для технического обслуживания. Если ванная находится далеко от стояка, рассмотрите установку канализационной насосной станции с измельчителем.

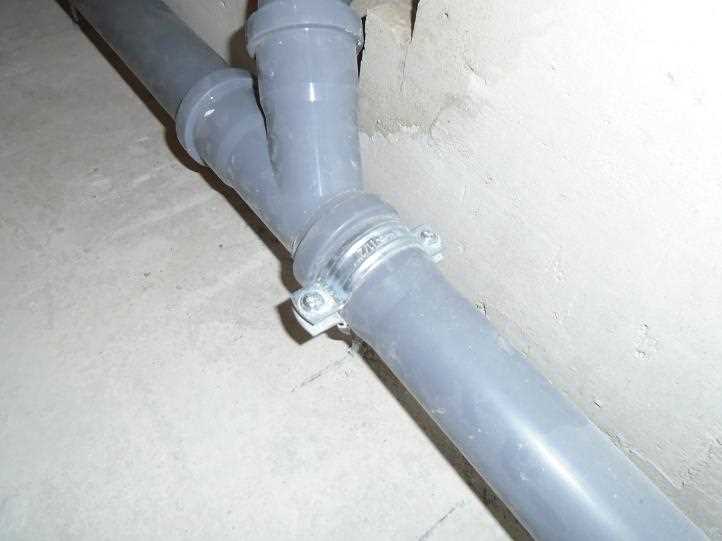

Как выбрать трубы и фитинги для внутренней канализации
Для внутренней канализации оптимальны трубы из полипропилена (PP) или непластифицированного поливинилхлорида (НПВХ). Они устойчивы к агрессивной среде сточных вод, не подвержены коррозии и легко монтируются. Диаметр трубы выбирается в зависимости от подключаемого прибора: 50 мм – для раковин, душа, ванны, стиральной машины; 110 мм – для унитаза и стояка.
Толщина стенки трубы должна быть не менее 1,8–2,2 мм для диаметров до 50 мм и 3,2 мм для 110 мм. Это обеспечит необходимую прочность при скрытой укладке в стены или стяжку. Выбирайте трубы с раструбом и уплотнительным кольцом – это упрощает монтаж и повышает герметичность соединений.
Для сборки системы требуются поворотные колена, тройники, ревизии и переходники. Повороты выполняйте под углом 45°, избегайте резких изгибов на 90°, чтобы не снижать скорость слива. Все фитинги должны быть совместимы по материалу и диаметру с основной трубой.
Проверяйте качество отливки: внутренняя поверхность труб и фитингов должна быть гладкой, без заусенцев. Не используйте трубы, предназначенные для внешней канализации (оранжевые), – их конструкция рассчитана на другие нагрузки и температурные режимы.
При выборе обращайте внимание на маркировку: указывается тип материала, диаметр, класс жёсткости (SN), дата выпуска и производитель. Отдавайте предпочтение проверенным брендам с сертификацией по ГОСТ 32414-2013 или DIN EN 1451.
Схема подключения сантехнических приборов к стояку
Подключение сантехнических приборов к стояку начинается с определения их расположения относительно основного стояка. Оптимальная длина отводящей трубы – не более 3 метров от стояка при уклоне 2–3 см на метр. Нарушение этих параметров приводит к застою воды и засорам.
Унитаз подключается напрямую к стояку с использованием гофры или жесткого патрубка диаметром 110 мм. При наличии нескольких приборов унитаз всегда подключается первым по потоку. Это исключает попадание сточных вод из других приборов в его выпуск.
Для раковины, ванны и душевой используется труба диаметром 50 мм. Каждый прибор подключается через сифон с гидрозатвором. Для снижения уровня шума и предотвращения сифонирования допускается установка аэрационного клапана на самой высокой точке разводки.
Стиральная машина и посудомоечная машина подключаются через отдельные отводы с обратным клапаном. Минимальный диаметр сливной трубы – 32 мм, при этом предпочтительно использовать 40 мм для снижения риска засоров.
На каждом отводе желательно предусмотреть ревизию. Это особенно важно для скрытой прокладки труб. Все соединения выполняются с раструбами, с обязательной герметизацией уплотнительными кольцами. Углы поворота – не более 45 градусов. При необходимости 90-градусного поворота применяются два по 45.
Стояк оборудуется тройниками соответствующего диаметра с косыми отводами. Категорически запрещено подключать приборы выше унитаза в одном горизонтальном участке – это приводит к гидроударам и срывам водяных затворов.

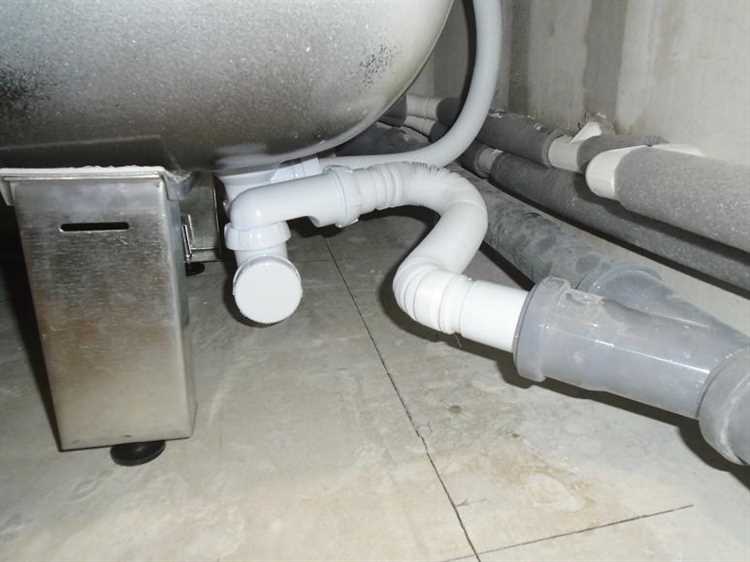

Укладка труб с соблюдением уклонов для самотёчного стока
Для корректной работы самотёчной канализации в ванной необходимо строго соблюдать уклон труб. Оптимальный уклон зависит от диаметра:
Диаметр 50 мм: уклон 3 см на каждый метр трубы. Применяется для отвода воды от ванны, душевой кабины, раковины.
Диаметр 110 мм: уклон 2 см на метр. Используется при подключении унитаза или стояка.
Недостаточный уклон приводит к застою, избыток – к быстрому уходу воды без транспортировки твёрдых частиц. Это создаёт риск засоров.
При прокладке горизонтальных участков используйте строительный уровень с разметкой уклонов. Установку начинайте от санитарного прибора к стояку, чтобы избежать обратного тока.
Фиксация труб производится каждые 40–50 см, чтобы избежать провисания, которое нарушает угол. На поворотах устанавливайте ревизионные люки для прочистки.
Не делайте резких поворотов под 90 градусов. Используйте два отвода по 45°, чтобы снизить сопротивление потоку.
В многоточечной системе обеспечивайте уклон на каждом участке между приборами и коллектором. Не полагайтесь на визуальную оценку – перепроверьте каждый отрезок уровнем.

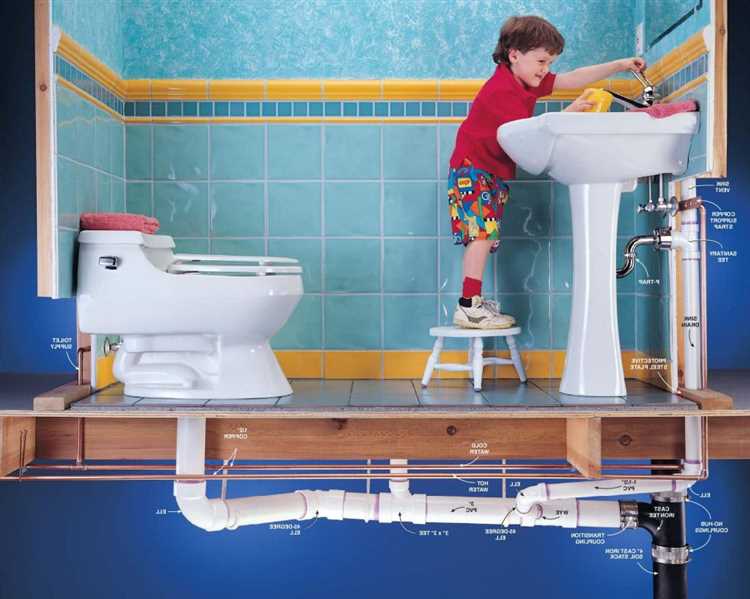

Способы герметизации соединений и проверка на протечки
Герметизация соединений – ключевой этап при разводке канализации в ванной. Ошибки на этом этапе приводят к протечкам, неприятному запаху и разрушению отделки.
- Резьбовые соединения уплотняются с помощью фум-ленты или льна с сантехнической пастой. Для пластиковых труб предпочтительнее фум-лента, обмотка выполняется по ходу резьбы, 6–8 витков без перекрытия.
- Клеевые соединения (ПВХ, ХПВХ) требуют обезжиривания. Используется очиститель и специальный клей. Состав наносится кистью на обе поверхности, соединение фиксируется 30 секунд без проворота.
- Резиновые манжеты обеспечивают герметичность при вставке одной трубы в раструб другой. Край трубы срезается строго перпендикулярно, фаска снимается обязательно. Соединение смазывается силиконовой смазкой, не содержащей нефтепродуктов.
- Гофрированные сифоны комплектуются прокладками. Их нельзя затягивать с усилием – это деформирует уплотнитель и нарушает герметичность.
Проверка герметичности проводится до начала отделочных работ:
- Заглушить нижние участки системы.
- Заполнить стояк и горизонтальные участки водой через воронку или обратный клапан.
- Осмотреть все соединения. При малейшем намокании – разборка и повторная герметизация.
- Дополнительно провести тест с туалетной бумагой: обмотать сухой бумагой каждое соединение, подать воду – любые разводы указывают на течь.
Запрещено применять силиконовый герметик в качестве основного уплотнителя на напорных участках или при соединении гладких поверхностей без зацепов. Это приводит к кратковременному эффекту и последующим протечкам.
Установка ревизий и обеспечение доступа к узлам
Ревизии устанавливаются на горизонтальных участках канализационных трубопроводов длиной более 10 метров, а также в местах изменения направления потока. Оптимальное расположение – на тройниках или специальных фитингах с заглушками. Для труб диаметром 50 мм и менее допускается использование съемных соединений с резьбовыми заглушками.
При прокладке труб за декоративными панелями или в штробах обязательна установка лючков ревизии. Минимальный размер технологического окна – 150×150 мм, оно должно обеспечивать свободный доступ к резьбе и возможность демонтажа соединения без демонтажа облицовки. Люк располагается строго напротив ревизии, без смещения.
Доступ к сифонам, тройникам, переходам и компенсаторам предусматривается заранее. Встроенные элементы мебели (например, тумбы под раковинами) должны иметь съемные панели или дверцы. Монолитная заделка узлов категорически недопустима.
Особое внимание – соединениям под ванной. Здесь обязателен ревизионный люк не менее 200×200 мм. Если ванна установлена с экраном, он должен быть съемным или с откидной секцией. При использовании гофры для подключения сифона убедитесь, что она не перекрывает доступ к основному соединению с канализацией.
Рекомендуется наносить разметку ревизий и скрытых узлов на план ванной комнаты – это облегчает диагностику и ремонт. В системах с несколькими стояками ревизионные элементы монтируются на каждом из них, включая ответвления на унитаз, ванну и стиральную машину.
Изоляция труб и защита от конденсата и шума
Для предотвращения образования конденсата на трубах канализации используют вспененный полиэтилен или пенополиуретан толщиной 10–20 мм. Материал должен плотно облегать трубу без зазоров, чтобы исключить контакт холодной поверхности с влажным воздухом. На стыках изоляции применяют герметизирующую ленту или монтажную пену для устранения мостиков холода.
Защита от шума достигается использованием виброизоляционных крепежей с резиновыми прокладками, которые уменьшают передачу вибраций от труб к стенам и перекрытиям. Для снижения акустического шума в самих трубах устанавливают звукопоглощающие накладки из вспененного каучука или минеральной ваты, особенно в местах прохождения стояков через жилые помещения.
Важно соблюдать зазор между изолированными трубами и строительными конструкциями не менее 5 мм, чтобы избежать передачи вибраций. В местах прохождения труб через стены и полы прокладывают уплотнительные манжеты из резины или силикона, обеспечивающие герметичность и звукоизоляцию.
При монтаже изоляции учитывайте температурный режим помещения: для влажных ванных комнат рекомендуется выбирать влагостойкие материалы с паропроницаемостью не менее 0,02 мг/м·ч·Па, чтобы предотвратить накопление влаги внутри изоляции и последующее разрушение конструкции.
Вопрос-ответ:
Какие инструменты нужны для монтажа канализации в ванной своими руками?
Для установки канализационной системы в ванной потребуются: трубы из ПВХ нужного диаметра, фитинги (углы, тройники), муфты, уплотнительные манжеты, клей для ПВХ, труборез или ножовка по пластику, рулетка, уровень и отвертки. Также пригодятся перчатки и ветошь для очистки поверхностей перед склеиванием.
Как правильно рассчитать уклон труб канализации в ванной комнате?
Уклон труб для канализации должен обеспечивать свободное течение стоков и предотвращать застой жидкости. Рекомендуется соблюдать уклон от 2 до 3 см на метр трубы. Для коротких участков можно использовать минимальный уклон, но если длина трассы значительная, лучше сделать больший уклон, чтобы избежать засоров.
Какие ошибки чаще всего допускают при самостоятельной разводке канализации в ванной?
Одной из распространённых ошибок является неправильный выбор диаметра труб — слишком узкие трубы могут привести к частым засорам. Ещё часто неправильно выполняется уклон, что ухудшает отвод воды. Иногда забывают установить ревизионные люки для чистки, а также не уделяют должного внимания герметичности стыков, что может вызвать протечки и неприятные запахи.
Можно ли проложить канализацию под плиткой, и как правильно это сделать?
Да, прокладывать трубы под плиткой можно, но при этом необходимо заранее правильно спланировать трассу и сделать соответствующие углубления в полу или стенах. Трубы нужно надежно зафиксировать и изолировать, чтобы предотвратить шум и вибрации. После монтажа тщательно проверить все соединения на герметичность до укладки плитки.
Какие материалы лучше использовать для разводки канализации в ванной комнате?
Для канализации чаще всего применяют трубы из поливинилхлорида (ПВХ), так как они долговечны, устойчивы к коррозии и легки в монтаже. Металлические трубы сегодня применяются редко из-за склонности к ржавчине. При выборе фитингов стоит ориентироваться на изделия того же материала, что и трубы, чтобы обеспечить надежное и герметичное соединение.
