Точный расчет объема воды в системе отопления – критически важный этап проектирования и эксплуатации автономного теплоснабжения. От этого показателя напрямую зависят эффективность теплообмена, выбор расширительного бака, насосного оборудования и режим работы котла. Превышение или недостаток жидкости в контуре может привести к снижению КПД, воздушным пробкам или аварийной остановке системы.
При расчете объема учитываются внутренние диаметры и длина трубопроводов, количество и тип радиаторов, объем теплообменника котла, а также емкость водонагревателей и теплоаккумуляторов. Например, стальной панельный радиатор на 10 секций вмещает около 4–6 литров воды, а каждый погонный метр трубы диаметром 25 мм – около 0,5 литра. Типичный котел объемом 20–30 кВт содержит от 2 до 8 литров теплоносителя внутри теплообменника.
Чтобы определить общий объем системы, используется метод суммирования объема всех её компонентов. При этом необходимо учесть не только активные элементы, но и резервный объем, необходимый для компенсации температурного расширения воды. Рекомендуется закладывать запас в 10–15% от расчетного значения при выборе расширительного бака. При использовании незамерзающего теплоносителя следует учитывать его коэффициент расширения, превышающий водяной минимум.
Для стандартного дома площадью около 100 м² объем системы отопления может составлять от 80 до 150 литров в зависимости от архитектуры, протяженности контуров и типа отопительных приборов. Корректный расчет позволяет избежать избыточной нагрузки на оборудование, минимизировать теплопотери и обеспечить стабильную работу в течение всего отопительного сезона.
Как рассчитать объем воды в радиаторах разных типов
Для точного расчета объема воды в радиаторах отопления необходимо учитывать материал, конструкцию и количество секций или панелей. Ниже приведены ориентировочные значения и рекомендации по расчету.
- Алюминиевые радиаторы: одна секция вмещает от 0,25 до 0,45 литра. Для расчета умножьте количество секций на объём одной. Например, 10 секций × 0,35 л = 3,5 литра.
- Биметаллические радиаторы: объем одной секции составляет около 0,2–0,3 литра. Эти радиаторы компактнее по внутреннему объему, чем алюминиевые. Пример: 12 секций × 0,25 л = 3 литра.
- Чугунные радиаторы: каждая секция вмещает 1,3–1,5 литра. Для расчета используйте усредненное значение. Например, 7 секций × 1,4 л = 9,8 литра.
- Сталевые панельные радиаторы: объем зависит от размера и типа панели. Радиатор 500×1000 мм типа 22 обычно содержит около 6–7 литров. Производитель указывает точный объем в технических характеристиках.
При наличии нескольких радиаторов разных типов объем суммируется по каждому из них. Для точного результата рекомендуется использовать паспортные данные оборудования.
Определение объема теплоносителя в трубопроводе по диаметру и длине
Для расчета объема теплоносителя в трубах системы отопления используют формулу объема цилиндра: V = π × r² × L, где:
- V – объем, м³
- r – внутренний радиус трубы, м
- L – длина трубопровода, м
Перед расчетом обязательно уточнить внутренний диаметр трубы, а не наружный. Например, у трубы с маркировкой 32 мм наружный диаметр, а внутренний – около 26 мм (зависит от толщины стенки).
Пример: для трубы длиной 50 метров с внутренним диаметром 20 мм (0,02 м):
- Радиус: 0,01 м
- Объем: 3,14 × 0,01² × 50 = 0,0157 м³ или 15,7 литра
Рекомендации:
- Используйте точные данные от производителя труб.
- При наличии различных диаметров труб – рассчитывайте объем каждой секции отдельно.
- Для ускорения расчётов: внутренний объём 1 метра трубы с диаметром 15 мм ≈ 0,177 литра, 20 мм ≈ 0,314 литра, 25 мм ≈ 0,491 литра.
- Суммируйте объемы всех труб, включая подводки к приборам отопления.
Точный расчет объема позволяет правильно выбрать расширительный бак и избежать перегрузки котла.
Как учесть объем воды в расширительном баке
Объем воды в расширительном баке напрямую зависит от общего объема теплоносителя в системе и температурного расширения воды. При нагревании от 10 °C до 80 °C вода увеличивается примерно на 4%. Это означает, что при объеме системы 200 литров дополнительный объем составит около 8 литров.
Чтобы рассчитать нужный объем бака, используют формулу: Vб = Vс × k / (1 — P₀ / Pmax), где:
Vб – необходимый объем бака, Vс – объем теплоносителя в системе, k – коэффициент температурного расширения (примерно 0,04 для воды), P₀ – начальное давление (обычно 1 бар), Pmax – максимальное давление (обычно 2,5 бар).
Пример: при Vс = 200 л, P₀ = 1 бар, Pmax = 2,5 бар, расчетный объем бака: 200 × 0,04 / (1 — 1/2,5) ≈ 10,7 литра. В этом случае устанавливают бак минимум на 12 литров, с запасом в 20–30%.
Расширительные баки бывают открытого и мембранного типа. У мембранных баков учитывают только рабочий объем, то есть часть, куда поступает вода. Остальная часть занята воздухом под давлением. Производитель указывает рабочий объем – он должен соответствовать расчету.
Важно проверять давление воздуха в баке до установки. Оно должно быть на 0,2–0,3 бар ниже давления в системе при холодном теплоносителе. Несоответствие приводит к неправильной работе и потерям объема.
Не учитывать расширение – риск выброса воды через предохранительный клапан, падения давления и завоздушивания. Учет объема в баке – обязательный этап проектирования системы отопления.
Зависимость объема воды от схемы отопления

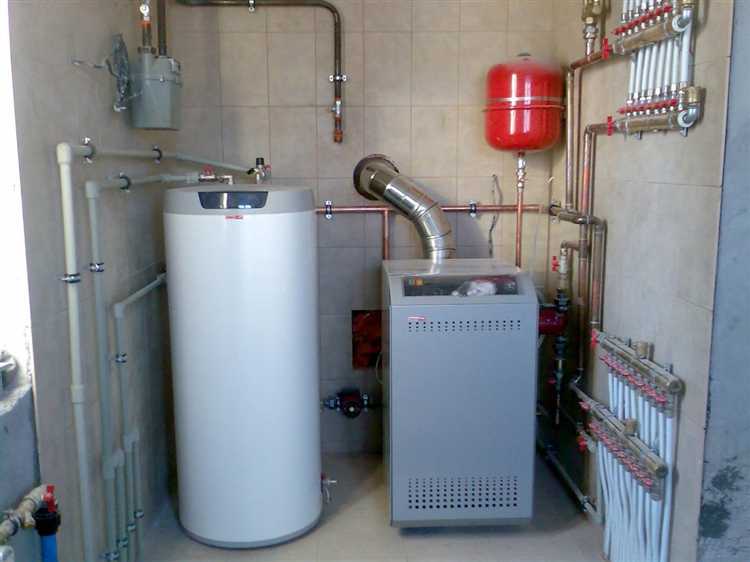

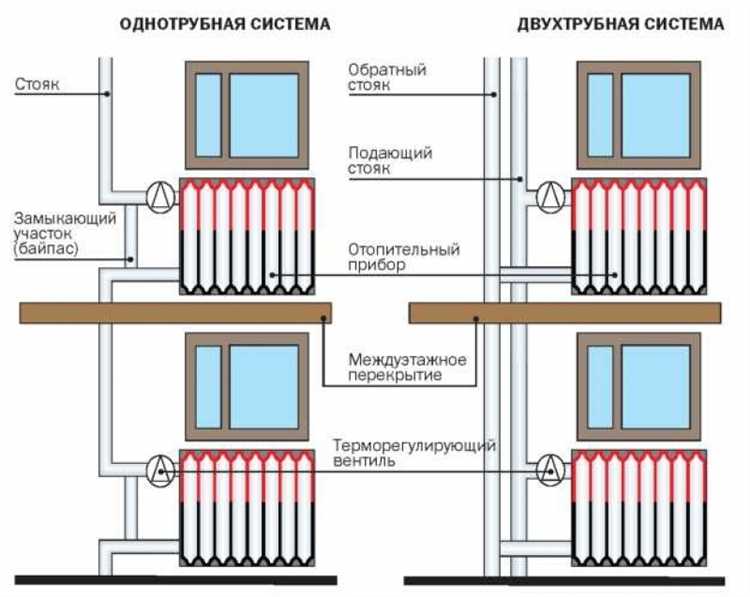

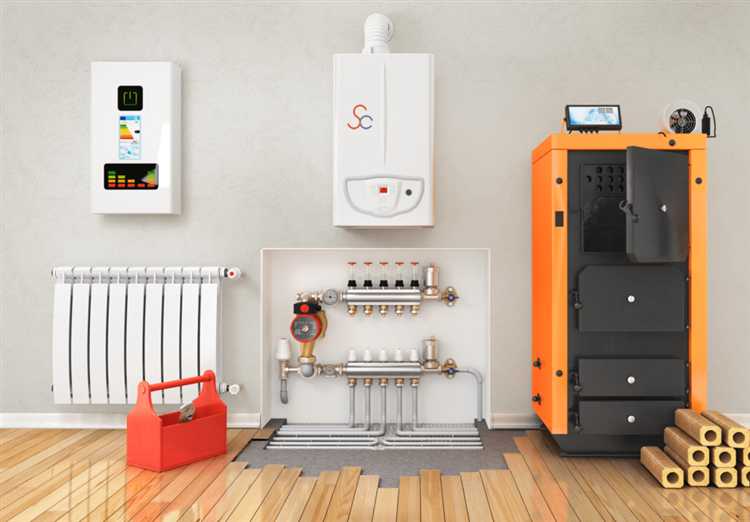

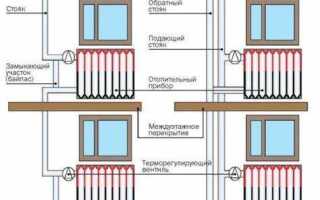

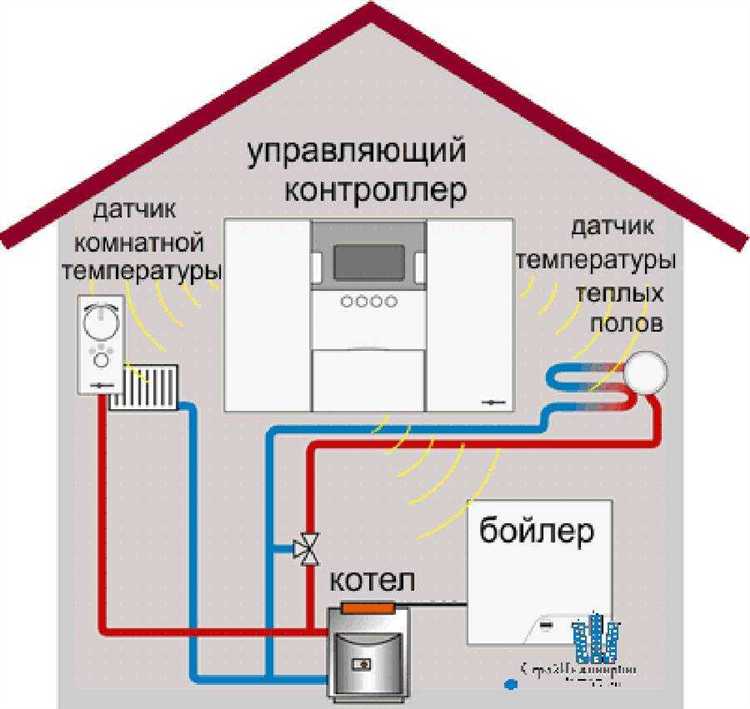

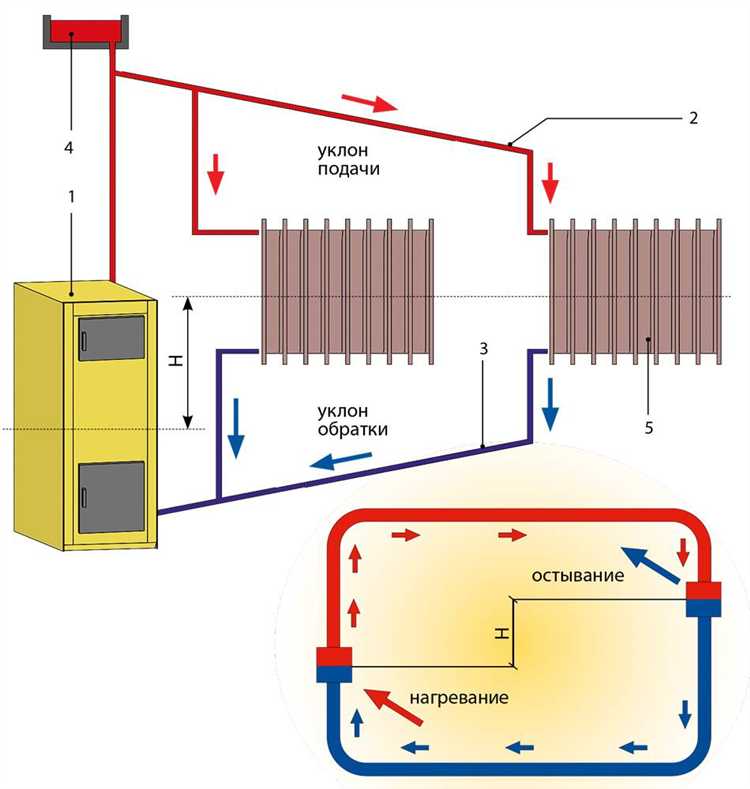

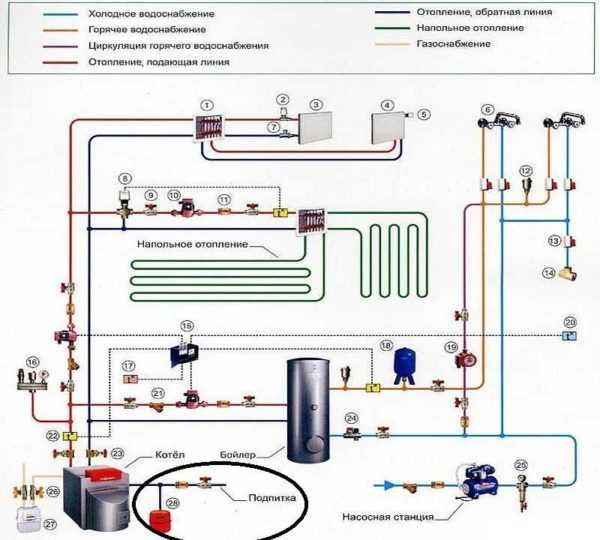

Объем воды в системе отопления напрямую определяется выбранной схемой разводки и количеством контуров. Однотрубные системы содержат меньше воды, поскольку вода проходит последовательно через все радиаторы, объем теплоносителя варьируется от 30 до 50 литров на 100 м² отопления.
Двухтрубные системы с верхней или нижней разводкой увеличивают общий объем воды из-за дополнительного обратного трубопровода. В среднем, на 100 м² приходится 60–90 литров воды. При использовании коллекторной схемы с множеством веток объем теплоносителя возрастает пропорционально количеству контуров и длине труб, достигая 100–150 литров и более.
При расчете объема важно учитывать диаметр труб: увеличение с 16 мм до 20 мм приводит к росту объема воды на 25–40%. В системах с гидравлическими разделителями и аккумуляторами теплоносителя общий объем воды может увеличиваться на 20–30%, что влияет на скорость прогрева и стабильность температуры.
Рекомендуется минимизировать длину труб и использовать трубы меньшего диаметра, где это технически оправдано, чтобы снизить объем воды. Оптимизация схемы разводки позволяет сократить теплоноситель, что повышает эффективность и снижает затраты на заполнение системы.
Как изменить объем системы при замене компонентов
При замене радиаторов, труб или котла важно точно пересчитать объем теплоносителя, чтобы сохранить гидравлический баланс и эффективность работы системы. Начните с фиксации текущего объема воды: он складывается из объема трубопроводов, радиаторов и расширительного бака.
Для радиаторов учитывайте их внутренний объем, который указан в технической документации. Если новый радиатор отличается по типу или размеру, рассчитайте разницу в литрах и скорректируйте общий объем. Например, стандартный чугунный радиатор емкостью около 5 л при замене на алюминиевый с объемом 3 л уменьшит общий объем на 2 л.
При замене труб учитывайте диаметр и длину. Объем воды в трубах рассчитывается по формуле V = π × (d/2)² × L, где d – внутренний диаметр трубы, L – длина. Замена стальных труб диаметром 25 мм на пластиковые 20 мм снизит объем примерно на 20%, что может потребовать перенастройки насосного оборудования.
Объем расширительного бака должен соответствовать измененному объему теплоносителя. Если общий объем увеличился, замените бак на модель с большим рабочим объемом, чтобы компенсировать расширение воды при нагреве.
После замены компонентов выполните повторную промывку и заполнение системы, тщательно выпуская воздух. Контроль давления и температуры на вводе поможет своевременно выявить несоответствия.
Резюме: точный пересчет объема каждого компонента и корректировка расширительного бака обеспечат стабильную работу и предотвратят избыточное давление или недостаток теплоносителя.
Какие ошибки возникают при неправильной оценке объема воды
Переоценка объема вызывает избыточное давление в системе, увеличивая риск протечек и разрыва трубопроводов. Излишняя вода приводит к увеличению времени нагрева и перерасходу энергоносителя, что отражается на стоимости эксплуатации.
Ошибка в расчетах объема особенно критична при использовании закрытых систем с расширительным баком малого объема: несоответствие приводит к частому срабатыванию предохранительных клапанов и ускоренному износу мембраны бака.
При определении объема важно учитывать внутренний диаметр и длину всех труб, объем отопительных приборов и котла, а также компенсировать объем расширения воды при нагреве (около 4–5% от общего объема). Неполный учет этих параметров – частая причина неправильных расчетов.
Для точности расчетов рекомендуется применять метод по нормативным документам (например, СНиП или СП), использовать специализированные калькуляторы и проводить проверочные замеры после монтажа системы.
Вопрос-ответ:
Как определить необходимый объем воды для системы отопления в частном доме?
Объем воды рассчитывается на основании объема труб и радиаторов, а также объема теплообменника котла, если он есть. Для точного подсчета нужно измерить длину и диаметр труб, затем вычислить их внутренний объем. Аналогично рассчитывается объем каждого радиатора, исходя из его модели и размеров. Суммарно эти значения дают примерный объем жидкости, необходимой для заполнения всей системы.
Как влияет объем воды в системе отопления на её работу и эффективность?
Больший объем воды в системе способствует стабильному поддержанию температуры, так как вода обладает высокой теплоёмкостью. Это помогает уменьшить частоту включения котла и избегать резких перепадов температуры. Однако чрезмерно большой объем может привести к увеличению времени прогрева и увеличению расходов на первичный запуск системы.
Какие ошибки чаще всего допускают при расчёте объема воды в отопительной системе?
Одна из распространённых ошибок — не учитывать объем воды в расширительном баке и в соединительных элементах, таких как тройники и фитинги. Также часто упускают из виду необходимость оставлять запас воды для компенсации расширения при нагреве. Неправильное измерение диаметров труб или использование усреднённых данных для радиаторов вместо реальных моделей тоже может исказить расчёты.
Можно ли уменьшить общий объем воды в системе отопления, чтобы повысить её динамичность?
Сокращение объема жидкости возможно за счёт применения труб меньшего диаметра или радиаторов с меньшим внутренним объёмом, но это требует тщательного проектирования. Снижение объёма позволяет системе быстрее реагировать на изменения температуры, сокращая время нагрева и охлаждения. Однако чрезмерное уменьшение объема может привести к нестабильной работе и повышенному износу оборудования.
Как правильно заполнить систему отопления водой с учётом объема и обеспечения безопасности?
Заполнение системы следует проводить медленно, чтобы избежать образования воздушных пробок. Вода должна быть чистой и желательно подготовленной, без большого содержания солей и примесей, чтобы продлить срок службы оборудования. При заполнении важно контролировать давление в системе и проверять работу воздухоотводчиков. Объем жидкости должен соответствовать расчетным значениям с учётом расширительного бака и температурного расширения.
Как рассчитать объем воды, необходимый для системы отопления частного дома?
Для расчета объема воды в системе отопления нужно учитывать суммарный объем всех труб, радиаторов и котла. Обычно производители указывают объем воды, который вмещает каждый элемент системы. Объем труб рассчитывается исходя из их внутреннего диаметра и длины, радиаторы — по паспорту. Сложив эти значения, получают общий объем воды. Кроме того, стоит добавить запас на расширительный бак и возможные потери. Такой расчет помогает обеспечить правильную циркуляцию и стабильную работу отопления.
Почему важно правильно подобрать объем воды в системе отопления дома?
Объем воды влияет на эффективность и стабильность работы отопления. Если воды слишком мало, циркуляция может нарушиться, и отопительные приборы не будут равномерно прогреваться. При избытке воды система дольше нагревается, что снижает экономичность и повышает нагрузку на котел. Кроме того, неправильный объем воды может привести к повышенному износу насосного оборудования и ухудшению теплообмена. Поэтому важно учитывать именно ту емкость, которая оптимальна для конкретной конструкции системы и площади дома.
