Толщина плиты фундамента напрямую влияет на несущую способность основания и срок службы здания. В типовых проектах частных домов с одним этажом минимально допустимая толщина монолитной плиты составляет 200 мм. Однако это значение применимо лишь при строительстве на устойчивых грунтах и при равномерной нагрузке от здания.
Для домов с мансардой или двумя этажами толщина плиты увеличивается до 250–300 мм. В случае слабых или пучинистых грунтов, при наличии подвала или тяжелых стен из кирпича или бетонных блоков, проектируемая толщина может достигать 350–400 мм. Кроме того, при строительстве на глинистых грунтах рекомендуется усиливать плиту ребрами жесткости снизу.
Минимальное армирование, согласно СП 63.13330, должно обеспечивать не менее 0,1% площади поперечного сечения плиты. На практике применяются два слоя арматуры диаметром 12–14 мм с шагом 150–200 мм. Расстояние от арматуры до краев плиты не должно быть менее 30 мм, чтобы обеспечить защиту от коррозии.
Выбор конкретной толщины требует учета расчётной нагрузки от здания, характеристик грунта и климатических условий региона. Универсального значения не существует: оптимальное решение возможно только после инженерно-геологических изысканий и расчёта по нормативам. Ошибки в определении толщины могут привести к трещинам, просадке фундамента и последующим затратам на ремонт.

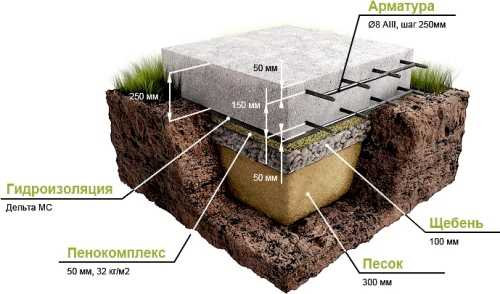

Минимально допустимая толщина монолитной плиты по СНиП
Согласно нормативам СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», минимально допустимая толщина монолитной железобетонной плиты фундамента составляет 150 мм при условии, что нагрузка на основание невысока и почвенные условия стабильны. Однако этот параметр считается предельно допустимым и применяется крайне редко – преимущественно для легких каркасных строений на плотных грунтах.
Для частных домов с капитальными стенами и перекрытиями, особенно в регионах с промерзающими грунтами или нестабильным основанием, нормативно обоснованной считается толщина 200–300 мм. При этом СНиП не запрещает увеличение толщины – расчет ведется на основе действующих нагрузок, характеристик грунта и требований к жесткости плиты.
В зонах с пучинистыми или слабонесущими грунтами проектировщики часто закладывают минимум 250 мм толщины с обязательным армированием в два слоя. При высоких расчетных нагрузках (например, в домах с кирпичными стенами или тяжелыми перекрытиями) практикуется увеличение толщины до 400 мм и более, особенно при устройстве ребер жесткости или ростверка внутри плиты.
Важно учитывать, что указанные значения относятся к конструктивной части плиты и не включают в себя утеплитель, подбетонку и защитный слой под армированием, что также влияет на общий объем бетона и высоту конструкции.
Как толщина плиты зависит от типа грунта на участке
Механические характеристики основания напрямую влияют на расчетную толщину монолитной фундаментной плиты. На прочном скальном или гравелистом грунте нагрузка равномерно распределяется, что позволяет ограничиться плитой толщиной 200–250 мм. При этом армирование выполняется в один слой, так как деформации основания минимальны.
Для песчаных грунтов средней плотности рекомендуется увеличивать толщину плиты до 250–300 мм. Такие основания обладают удовлетворительной несущей способностью, но чувствительны к водонасыщению. При высоком уровне грунтовых вод может потребоваться дополнительная гидроизоляция и двухслойное армирование.
Суглинки и глинистые почвы с низкой проницаемостью создают риск неравномерной осадки. Здесь толщина монолитной плиты должна составлять не менее 300 мм, а в случае пучинистых грунтов – от 350 мм и выше. Обязательно закладывается двойное армирование с ячейкой не более 200×200 мм, чтобы компенсировать изгибающие усилия и предотвратить растрескивание при морозном пучении.
На торфяниках и насыпных участках применение плитного фундамента возможно только после замены или укрепления основания. Даже при этом расчетная толщина может превышать 400 мм, с обязательным устройством дренажа и жесткого армирующего каркаса.
При проектировании необходимо учитывать результаты инженерно-геологических изысканий. Попытки унифицировать толщину плиты без учета типа грунта приводят к снижению надежности и ускоренному разрушению конструкции.
Толщина фундаментной плиты при разной этажности дома
Для одноэтажного дома с легкими стенами (газобетон, пеноблок, каркас) минимально допустимая толщина плиты составляет 200 мм при условии равномерной нагрузки и стабильного грунта. Допускается снижение до 180 мм только при наличии армирующего пояса по периметру и тщательной подготовке основания.
При строительстве двухэтажного здания требуется увеличение толщины до 250–300 мм. Это обусловлено ростом вертикальной нагрузки, особенно в центральной части плиты, где могут быть сосредоточены несущие перегородки и лестничные узлы. Усиление арматурного каркаса становится обязательным.
Для трехэтажного дома толщину следует увеличивать до 300–400 мм. Особенно это актуально при использовании тяжелых стеновых материалов – кирпича или монолитного бетона. Рекомендуется проектировать плиту с изменяемой толщиной: утолщения под несущими стенами и колоннами до 450 мм.
В домах выше трех этажей применение плитного фундамента без расчетов недопустимо. Проектирование выполняется только с использованием инженерных расчетов и геотехнического заключения. Часто в таких случаях применяется ребристая плита, где толщина ребер может достигать 600 мм, а тела плиты – не менее 250 мм.
Каждое дополнительное перекрытие в доме увеличивает требования к несущей способности фундамента, что отражается на толщине плиты и параметрах армирования. Пренебрежение этими требованиями ведет к осадке, трещинам и снижению ресурса основания.
Влияние нагрузки от стен и перекрытий на расчет толщины
Толщина фундаментной плиты напрямую зависит от вертикальных нагрузок, создаваемых стенами и межэтажными перекрытиями. При проектировании учитываются как постоянные, так и временные нагрузки: вес строительных конструкций, мебели, оборудования, а также снеговая и полезная нагрузка на перекрытия.
Основной фактор – суммарная нагрузка на единицу площади плиты. При кирпичных несущих стенах и железобетонных перекрытиях вес конструкции значительно выше, чем при использовании каркасных технологий с лёгкими перегородками. Это требует увеличения толщины плиты, чтобы избежать прогибов и трещинообразования.
- Для одноэтажного дома с лёгкими перегородками минимально допустимая толщина плиты составляет 200–220 мм.
- Если используются тяжёлые несущие стены (например, кирпич, газобетон) – рекомендуется толщина от 250 мм.
- При наличии второго этажа или мансарды с ж/б перекрытиями – 280–300 мм, с дополнительным армированием по всей площади или в зонах максимального давления.
Также важен шаг армирования: при высоких нагрузках его уменьшают до 100–120 мм и используют арматуру диаметром от 12 мм. Усиления в местах опирания несущих стен выполняются двойной арматурной сеткой или локальными рёбрами жесткости.
Недопустимо рассчитывать толщину плиты без анализа распределения нагрузок. В проектах с несимметричным расположением стен возможно появление моментов, которые требуют точечного усиления и переменной толщины плиты.
Толщина утепленной шведской плиты (УШП) в частном строительстве
Конструкция УШП предусматривает сочетание несущей функции и полноценной теплоизоляции. Общая толщина плиты зависит от теплотехнического расчета, характеристик грунта и планируемой нагрузки. В типовом частном доме УШП состоит из нескольких слоев: утеплителя, армированной бетонной плиты и инженерных коммуникаций, проложенных внутри конструкции.
Толщина теплоизоляционного слоя из экструдированного пенополистирола (XPS) в зависимости от климатической зоны составляет от 200 до 300 мм. В северных регионах применяется утепление до 400 мм. Утеплитель укладывается как по горизонтали (под плитой), так и по вертикали (по краям фундамента) с целью снижения теплопотерь.
Монолитная железобетонная часть УШП обычно выполняется толщиной 100–150 мм. При повышенных нагрузках (например, при строительстве дома с тяжелыми внутренними перегородками) допускается увеличение до 180 мм. Армирование производится в два слоя с ячейкой 200×200 мм прутком диаметром 10–12 мм.
Суммарная толщина всей конструкции УШП в готовом виде составляет от 300 до 500 мм, включая утеплитель, бетонную плиту и защитную стяжку, если она предусмотрена проектом. При этом важно учитывать, что на участке с слабонесущими или пучинистыми грунтами рекомендуется увеличить толщину утепляющего слоя и усилить армирование для предотвращения деформаций.
Перед устройством УШП необходимо выполнить инженерно-геологическое исследование участка, чтобы определить несущую способность основания и правильно рассчитать толщину всех слоев конструкции. Нарушение этих расчетов может привести к теплопотерям, трещинам в плите и проблемам с коммуникациями.
Ошибки при выборе толщины плиты и их последствия
Недостаточная толщина плиты приводит к деформациям и трещинам из-за недостаточной несущей способности. Например, при толщине менее 150 мм для дома площадью свыше 100 м² возникают прогибы под нагрузкой, что требует дорогостоящего ремонта.
Излишняя толщина увеличивает расход материалов и стоимость без заметного повышения надежности. При толщине свыше 300 мм для легких конструкций повышаются затраты на бетон и армирование, что нецелесообразно при стандартных нагрузках.
Ошибка в расчётах нагрузок от стен и перекрытий ведёт к неправильному подбору толщины. Недооценка нагрузок вызывает преждевременное разрушение, а переоценка – неоправданные расходы.
Игнорирование свойств грунта при выборе толщины плиты провоцирует неравномерные осадки и трещины. Например, на пучинистых почвах толщина должна быть увеличена минимум на 50 мм и усилена армированием для компенсации сезонных изменений.
Отсутствие учета климатических условий (мороз, влажность) снижает долговечность фундамента. В регионах с суровыми зимами толщина и утепление плиты должны соответствовать нормативам, чтобы исключить морозное пучение.
Рекомендуется использовать инженерные расчеты и консультации с геотехником. Стандартная толщина для частного дома с несущими стенами из кирпича или блоков – 200-250 мм, при слабых грунтах и больших нагрузках – не менее 300 мм.
Корректный выбор толщины снижает риски деформаций, минимизирует расходы и обеспечивает долговечность конструкции без переплат за лишний бетон.
Вопрос-ответ:
Как правильно определить толщину плиты фундамента для дома на глинистом грунте?
Для грунтов с высокой сжимаемостью, таких как глина, требуется увеличить толщину плиты для предотвращения просадки и трещин. Обычно минимальная толщина составляет 25-30 см, но при слабом грунте её может понадобиться увеличить до 40 см и более. Важно учитывать также армирование и глубину промерзания грунта на участке.
Влияет ли этажность дома на выбор толщины фундаментной плиты?
Да, количество этажей напрямую отражается на нагрузках, которые передаются на фундамент. Для одноэтажных домов достаточно плиты толщиной 20-25 см, в то время как для двух- и трёхэтажных зданий рекомендуют увеличивать толщину до 30-40 см, чтобы обеспечить необходимую несущую способность и распределение нагрузки по грунту.
Можно ли использовать тонкую плиту для облегченного дома из дерева?
Для легких конструкций из дерева допускается уменьшение толщины плиты, например, до 15-20 см. Однако при этом обязательно учитывать тип грунта и условия эксплуатации, а также соблюдать нормы по армированию, чтобы избежать деформаций и обеспечить стабильность фундамента.
Какие последствия могут быть при недостаточной толщине плиты фундамента?
Если плита слишком тонкая, увеличивается риск трещин и деформаций под нагрузкой, что приводит к снижению устойчивости и долговечности дома. В худших случаях возможны просадки и перекосы конструкции, которые требуют дорогостоящего ремонта или даже полного усиления фундамента.
Как рассчитывается минимально допустимая толщина плиты согласно строительным нормам?
Расчёт толщины основывается на характеристиках грунта, нагрузках от здания, типе конструкции и климатических условиях. СНиП устанавливает минимальные параметры — обычно это не менее 15-20 см для легких зданий и 25-30 см для более массивных. Точные значения определяет инженер на основе проекта и геотехнических изысканий.
Как определить необходимую толщину плиты фундамента для дома на слабых грунтах?
Толщина плиты фундамента напрямую зависит от характеристик грунта под домом. На слабых грунтах с низкой несущей способностью плита должна быть толще, чтобы равномерно распределить нагрузку и предотвратить деформации. Обычно для таких условий толщина увеличивают до 30–40 см или больше, с усилением армирования. При этом важна консультация с инженером-строителем и проведение геотехнического исследования участка. Это позволит подобрать оптимальные параметры, обеспечивающие устойчивость и долговечность конструкции.
