Цоколь лампочки – ключевой элемент, обеспечивающий надежное крепление и электрический контакт с патроном. Наиболее распространены два типа цоколей: винтовой и штырьковый. Винтовые цоколи маркируются как Е, например, Е27 или Е14, где число обозначает диаметр в миллиметрах. Е27 применяется в бытовых светильниках, а Е14 – в настольных лампах и люстрах с меньшими габаритами.
Штырьковые цоколи (G, GU) используют два или более контакта и чаще встречаются в галогенных и светодиодных лампах. Например, G9 применяется для ламп с двумя штырьками на расстоянии 9 мм. Выбор правильного цоколя гарантирует не только совместимость с осветительным прибором, но и безопасность эксплуатации.
При покупке лампы следует ориентироваться на маркировку и технические характеристики цоколя. Несоответствие диаметра или типа цоколя может привести к плохому контакту, перегреву или поломке. Для точного выбора рекомендуется сверить тип цоколя с патроном и учитывать мощность лампы, указанную производителем.

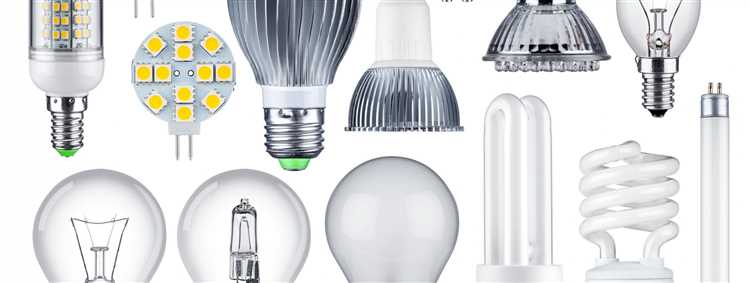

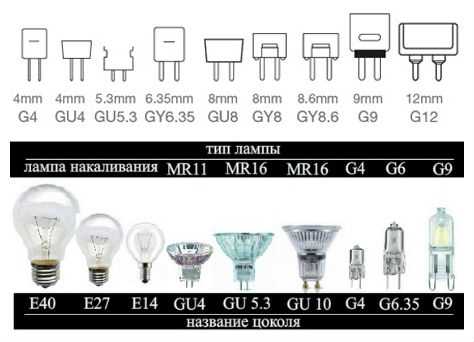

Основные типы цоколей для бытовых лампочек
Цоколь – важный элемент лампочки, обеспечивающий электрический контакт и крепление в патроне. Для бытового использования наиболее распространены следующие типы цоколей:
- E27 – стандартный винтовой цоколь диаметром 27 мм. Наиболее универсален для ламп накаливания, LED и энергосберегающих ламп в жилых помещениях. Обеспечивает надежное крепление и совместимость с большинством патронов.
- E14 – уменьшенный винтовой цоколь диаметром 14 мм. Используется в настольных лампах, светильниках для декоративного и точечного освещения. Рекомендуется выбирать для компактных светильников с меньшей мощностью.
- B22 – байонетный цоколь с диаметром 22 мм, распространён в некоторых регионах. Характеризуется простотой установки: лампу вставляют и поворачивают для фиксации. Часто встречается в потолочных светильниках и люстрах.
- GU10 – двухштырьковый цоколь с защелкой, применяемый для галогенных и LED ламп мощностью до 50 Вт. Используется в точечном освещении и встроенных светильниках. Требует патрона с фиксатором, исключающего случайное выпадение лампы.
- G4 – миниатюрный двухштырьковый цоколь с шагом 4 мм, применяется в лампах низкого напряжения (12 В), часто в декоративных и автомобильных светильниках. Рекомендуется для компактных устройств с ограниченным пространством.
При выборе лампы важно сверять тип цоколя с патроном светильника, чтобы обеспечить совместимость и надежность контакта. Использование неподходящего цоколя может привести к плохому соединению и выходу из строя оборудования.
Размеры и маркировка цоколей E14 и E27
Цоколь E27 относится к стандартным бытовым резьбовым цоколям диаметром 27 мм. Он широко используется в потолочных светильниках, настольных лампах и прочих источниках освещения с более высокой мощностью. Длина резьбы у E27 составляет примерно 27 мм, что обеспечивает прочное соединение с патроном. Маркировка E27 указывает на тип резьбы Эдисона и диаметр 27 мм.
При выборе лампы важно учитывать точное соответствие диаметра цоколя патрону. E14 и E27 не взаимозаменяемы из-за разницы в диаметре и длине резьбы. Установка лампы с несоответствующим цоколем может привести к плохому контакту или повреждению патрона.
Для быстрой идентификации на упаковке ламп всегда присутствует обозначение типа цоколя – E14 или E27. Также рекомендуется сверять эти данные с техническими характеристиками светильника, чтобы избежать ошибок при замене лампочек.
Особенности цоколей GU10 и их применение
Цоколь GU10 представляет собой байонетный тип соединения с двумя выступающими штырями, расположенными на расстоянии 10 мм друг от друга. Такой механизм крепления требует поворота лампы на 90 градусов для фиксации в патроне, что обеспечивает надежное удержание и устойчивость к вибрациям.
Диаметр основания GU10 обычно составляет около 50 мм, а сам цоколь используется преимущественно в светодиодных и галогенных лампах мощностью от 35 до 50 Вт. Напряжение в системах с этим цоколем, как правило, 220-240 В переменного тока, что позволяет подключать лампы напрямую к бытовой электросети без дополнительных трансформаторов.
GU10 часто применяется в точечных светильниках и спотах, где требуется направленный свет и компактный размер светильника. Высокая степень защиты от случайного выкручивания делает этот тип цоколя востребованным в местах с вибрацией или частым обслуживанием, например, в торговых залах и офисных помещениях.
При замене ламп с цоколем GU10 важно учитывать тип источника света (LED или галоген), мощность и световой поток для обеспечения требуемого уровня освещения и энергоэффективности. Лампы с этим цоколем доступны в различных цветовых температурах – от теплого белого (2700 К) до холодного дневного света (6500 К).
Особое внимание при монтаже следует уделять качеству патрона и совместимости лампы с электросетью. Не рекомендуется использовать GU10 лампы с понижающими трансформаторами, так как это может привести к сокращению срока службы и нестабильной работе.
Отличия байонетных цоколей B22 от резьбовых
Цоколь B22 представляет собой байонетный тип крепления с двумя выступами на корпусе, которые фиксируются поворотом лампы в патроне. Резьбовые цоколи, такие как E27 и E14, имеют винтовую резьбу, обеспечивающую удержание при вкручивании. Байонетное крепление B22 обеспечивает более надежный контакт и устойчивость к вибрациям, что важно для промышленных и общественных помещений.
Диаметр цоколя B22 составляет 22 мм, что заметно больше типичного резьбового E27 с диаметром 27 мм и E14 – 14 мм. Байонетные лампы требуют меньшего усилия при замене – достаточно вставить и повернуть, тогда как резьбовые нужно вкручивать полностью. Это ускоряет монтаж и демонтаж в труднодоступных местах.
В плане безопасности байонетные цоколи минимизируют риск неполного контакта, поскольку фиксируются клипсами. Резьбовые могут ослабляться со временем, вызывая искрение и перегрев. Однако резьбовые цоколи универсальны и широко распространены в бытовом освещении, в то время как B22 чаще встречается в Великобритании, Индии и странах с британским влиянием.
При замене ламп важно учитывать тип патрона: B22 не совместим с резьбовыми патронами, и наоборот. Для замены байонетного патрона на резьбовой требуется переходник. Выбор между ними зависит от конструкции светильника и требований к надежности контакта.
Цоколи для светодиодных ламп и их совместимость
Светодиодные лампы выпускаются с различными типами цоколей, что напрямую влияет на их совместимость с существующими светильниками. Наиболее распространённые типы цоколей для светодиодных ламп совпадают с классическими лампами накаливания и энергосберегающими, что облегчает замену.
- E27 – самый популярный резьбовой цоколь диаметром 27 мм. Используется в бытовых светильниках с патронами под лампы накаливания. Светодиодные лампы с этим цоколем подходят для большинства стандартных светильников.
- E14 – уменьшенный резьбовой цоколь диаметром 14 мм, распространён в декоративных и маломощных светильниках. Светодиодные лампы с этим цоколем применяются в настольных лампах, бра и люстрах.
- B22 (байонет) – байонетный цоколь с фиксирующим механизмом. Используется преимущественно в странах с британской электротехнической традицией. Светодиодные лампы B22 совместимы с патронами соответствующего типа, обеспечивая лёгкую замену ламп накаливания.
- GU10 – цоколь с двумя штырьками и защёлкой, часто встречается в точечных и потолочных светильниках. Светодиодные лампы с GU10 идеально подходят для замены галогенных ламп аналогичного типа.
- MR16 (GU5.3) – цоколь с двумя тонкими штырьками диаметром 5.3 мм, применяемый в низковольтных системах (12 В). Светодиодные лампы с этим цоколем требуют совместимости с трансформатором.
Совместимость светодиодных ламп с патронами традиционных ламп обеспечивает простоту модернизации освещения. При замене необходимо учитывать:
- Тип цоколя – он должен строго соответствовать патрону светильника.
- Напряжение питания – некоторые светодиодные лампы работают только от сети 220 В, другие – от пониженного напряжения (например, MR16).
- Форм-фактор лампы – размеры и форма должны подходить к светильнику.
- Совместимость с диммерами – не все светодиодные лампы поддерживают регулировку яркости.
Использование светодиодных ламп с типовыми цоколями E27, E14 и B22 позволяет сохранить стандартные патроны без замены светильников. В точечных системах с GU10 и MR16 важно учитывать требования по питанию и совместимость с трансформаторами.
Рекомендуется при выборе светодиодной лампы проверять маркировку цоколя и параметры питания, чтобы обеспечить долгую и стабильную работу без перегрева и мерцания.
Как правильно подобрать цоколь для замены лампочки
Размер цоколя обозначается буквой с цифрами: буква указывает на тип крепления, а цифры – диаметр в миллиметрах. Например, E27 означает резьбовой цоколь диаметром 27 мм. При выборе новой лампы необходимо подобрать цоколь с идентичным типом и размером, иначе лампа не установится или не обеспечит надежный контакт.
Для точного определения цоколя можно использовать штангенциркуль или линейку для измерения диаметра основания. При этом важно учитывать, что у байонетных цоколей диаметр указывается по расстоянию между выступами, а у резьбовых – по внешнему диаметру резьбы.
При замене LED-ламп часто встречаются те же типы цоколей, что и у традиционных ламп накаливания, поэтому совместимость определяется типом и размером цоколя. Несовпадение может привести к повреждению патрона или лампы.
Если на старой лампе цоколь повреждён или отсутствует маркировка, стоит сохранить старую лампу и измерить её цоколь или обратиться к технической документации светильника. Для нестандартных моделей рекомендуется искать аналоги по каталогу производителя.
Кроме диаметра и типа крепления, важно учитывать номинальное напряжение и мощность лампы, чтобы избежать перегрузки патрона и электросети.
В случае сомнений лучше проконсультироваться с продавцом или специалистом, предоставив образец лампы или фотографии цоколя для точного подбора замены.
Типы цоколей в автомобильных лампах и их функции
Для ламп с двумя функциями, например, для задних комбинированных фонарей, применяют двухконтактный цоколь P21/5W (BA15d), позволяющий использовать две нити накаливания в одном корпусе. Это важно для разделения функций стоп-сигнала и габарита без дополнительного места для монтажа.
Цоколи типа W5W (T10) – клиновидные с диаметром 10 мм, применяются в салонном освещении, подсветке приборной панели и боковых повторителях. Их компактность позволяет устанавливать лампы в узкие пространства, а конструкция обеспечивает быструю замену.
Для фар ближнего и дальнего света широко используются цоколи H4 с тремя контактами. Они позволяют управлять двумя нитями накаливания – для ближнего и дальнего света, что обеспечивает эффективное переключение без дополнительной лампы.
Современные автомобили все чаще используют цоколи H7 и H11 – одноконтактные, но с высокой мощностью и стабильной фиксацией. Эти цоколи применяются в ксеноновых и светодиодных лампах, обеспечивая устойчивость к высокой температуре и вибрации.
Цоколи типа T4W применяются в указателях поворота и освещении номерного знака. Их небольшие размеры и одноконтактная конструкция упрощают установку и замену ламп.
При замене автомобильных ламп важно точно соответствовать типу цоколя, так как несовпадение приведет к плохому контакту или невозможности установки. Рекомендуется ориентироваться на заводские спецификации и маркировку на корпусе лампы.
Влияние типа цоколя на надежность и монтаж лампы
Тип цоколя напрямую определяет механическую фиксацию лампы в патроне, что влияет на устойчивость к вибрациям и долговечность контактов. Байонетные цоколи (например, B22) обеспечивают надежное закрепление за счет защелкивания, предотвращая люфт и снижая риск ослабления соединения при вибрациях или ударах.
Резьбовые цоколи (E14, E27) крепятся закручиванием, что гарантирует плотное прилегание и равномерное распределение усилия на контакты. Это снижает риск перегрева и повышает срок службы лампы, однако монтаж требует аккуратности, чтобы не повредить резьбу и не перекрутить.
Цоколи с двухконтактным креплением (G4, GU10) обеспечивают быстрое и простое подключение, но чувствительны к качеству контактов и правильной установке. Некачественный монтаж приводит к плохому контакту и повышенному сопротивлению, что снижает надежность работы.
Использование цоколей с защитой от неправильной установки (например, ключевые выступы или вырезы) предотвращает ошибочный монтаж, который может привести к повреждению лампы или патрона. Это особенно важно при работе с энергосберегающими и светодиодными моделями, требующими точного подключения.
Для условий с повышенной вибрацией и нагрузками рекомендуется выбирать цоколи с байонетным креплением или специальные герметичные исполнения, обеспечивающие дополнительную защиту контактов от коррозии и механических повреждений.
Оптимальный подбор цоколя учитывает не только совместимость с патроном, но и специфику эксплуатации – влажность, температура, частоту замены. Правильный монтаж с использованием подходящего типа цоколя значительно снижает вероятность отказов и повышает безопасность эксплуатации.
Вопрос-ответ:
В чем ключевые различия между цоколями E14 и E27 по размерам и применению?
Цоколь E14 имеет диаметр 14 мм и используется преимущественно в небольших лампочках, таких как свечи или ночники. Цоколь E27 шире — 27 мм, он стандартен для большинства бытовых ламп общего назначения. Различия в размерах определяют и совместимость с патронами, поэтому для замены важно выбирать цоколь, соответствующий гнезду светильника.
Как тип цоколя влияет на удобство монтажа и надежность контакта лампы?
Цоколи с резьбой, например, E27 или E14, обеспечивают простую и надёжную фиксацию за счёт закручивания, что снижает вероятность ослабления контакта. Байонетные цоколи, такие как B22, фиксируются при повороте, обеспечивая быстрое и стабильное соединение. Выбор типа цоколя напрямую влияет на скорость замены и устойчивость электрического контакта, особенно в вибронагруженных условиях.
Можно ли использовать светодиодную лампу с цоколем GU10 вместо галогенной с тем же цоколем?
Да, светодиодные лампы с цоколем GU10 часто являются прямой заменой галогенным лампам с таким же типом цоколя. Они имеют одинаковые размеры и крепление, что позволяет установить их без изменений в светильнике. Однако нужно учитывать рабочее напряжение и совместимость с диммерами, если они используются.
Почему в автомобильных лампах применяют специфические типы цоколей и чем они отличаются от бытовых?
Автомобильные лампы используют специализированные цоколи, которые обеспечивают надёжный контакт и устойчивость к вибрациям и перепадам температуры. Такие цоколи, например, P21W или W5W, часто имеют уникальную форму и размеры, чтобы исключить неправильную установку и обеспечить защиту от влаги. В отличие от бытовых, автомобильные цоколи рассчитаны на работу в более экстремальных условиях.
Как правильно определить тип цоколя лампы при покупке или замене?
Определить тип цоколя можно, внимательно осмотрев основание лампы. Важно измерить диаметр и форму: резьбовые цоколи имеют витки резьбы, байонетные – штыри для фиксации. Также помогает маркировка на упаковке или корпусе лампы, где указан стандарт цоколя, например, E27, B22, GU10. Если есть доступ к патрону светильника, стоит сверить размеры и конструкцию перед покупкой.
Какие основные виды цоколей используются в стандартных бытовых лампах и чем они отличаются?
Среди бытовых ламп наиболее распространены цоколи резьбового и байонетного типов. Резьбовые цоколи маркируются буквой «E» с цифрой, обозначающей диаметр в миллиметрах (например, E27 или E14). Они вкручиваются в патрон по резьбе и обеспечивают надежный контакт. Байонетные цоколи (например, B22) фиксируются с помощью защёлок и поворота. Отличия проявляются в способе монтажа и совместимости с патронами. Резьбовые чаще встречаются в Европе и Азии, байонетные – в Великобритании и некоторых странах Содружества. Кроме того, размеры цоколей определяют применение ламп в разных светильниках и устройствах.
Как влияет тип цоколя на процесс замены лампы и её надежность в эксплуатации?
Тип цоколя влияет на удобство установки и безопасность эксплуатации. Резьбовые цоколи позволяют легко вкрутить лампу, но требуют аккуратности, чтобы не повредить резьбу и обеспечить плотный контакт. Байонетные цоколи фиксируются с помощью поворота, что исключает возможность неплотного соединения и часто обеспечивает более надежную фиксацию. В условиях вибрации или частых включений-выключений байонетные цоколи считаются более устойчивыми к ослаблению контакта. При выборе лампы важно учитывать совместимость цоколя с патроном, чтобы избежать поломок и ухудшения качества освещения.
