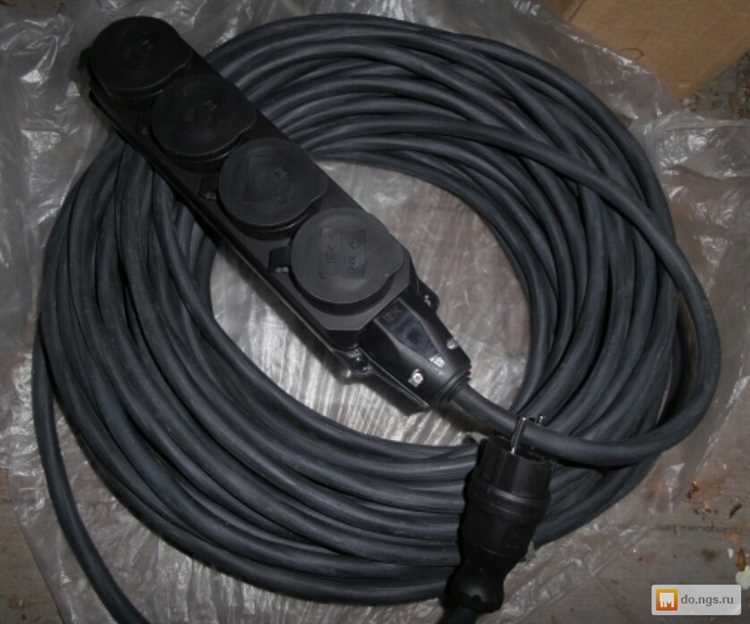

Какой удлинитель нужен для сварочного инвертора 220в

Для работы сварочного инвертора на 220 В важен не только сам аппарат, но и правильно подобранный удлинитель. Ошибки в выборе могут привести к перегреву кабеля, падению напряжения и снижению качества сварочного шва. Поэтому ключевой параметр – сечение проводников удлинителя, которое должно соответствовать максимальному току инвертора.

Минимальное сечение кабеля рассчитывается исходя из мощности инвертора и длины удлинителя. Для аппаратов мощностью до 3 кВт обычно рекомендуют медный провод с сечением не менее 2,5 мм² при длине до 10 метров. При увеличении длины удлинителя или мощности инвертора сечение необходимо увеличить до 4 мм² и более.

Длина удлинителя критична из-за сопротивления кабеля и падения напряжения. На каждые 10 метров проводника падение может составлять 3–5 В, что негативно влияет на стабильность работы инвертора и качество сварки. Лучше использовать максимально короткий кабель с минимально возможным сопротивлением.

Также важен тип изоляции и конструкция удлинителя. Для сварочных работ предпочтительны кабели с термостойкой и маслостойкой изоляцией, а сами удлинители должны иметь заземляющий провод и надежные соединения, выдерживающие высокие токовые нагрузки без искрения.

Как рассчитать максимальную нагрузку удлинителя для сварочного инвертора

Для выбора удлинителя необходимо определить максимальный ток, который будет проходить через него при работе сварочного инвертора. Исходя из мощности инвертора, обычно указываемой в ваттах (Вт) или киловаттах (кВт), расчет идет по формуле: I = P / U, где I – ток в амперах, P – максимальная мощность сварочного инвертора, U – напряжение сети, в данном случае 220 В.

Например, для инвертора мощностью 4,4 кВт расчетный ток будет: 4400 Вт / 220 В = 20 А. Удлинитель должен выдерживать ток минимум 20 А с запасом не менее 20–25% для надежной работы, то есть минимум 24 А.

Следующий этап – выбор сечения провода удлинителя. Для токов до 16 А подойдет кабель с сечением 2,5 мм², но при токах свыше 16 А рекомендуется использовать не менее 4 мм². При токе в 24 А оптимально взять сечение 6 мм², чтобы минимизировать падение напряжения и перегрев.

Длина удлинителя также влияет на максимально допустимую нагрузку. С увеличением длины сопротивление провода растет, что ведет к снижению напряжения на сварочном инверторе. Для длины свыше 20 метров целесообразно увеличивать сечение провода либо использовать удлинитель с меньшим сопротивлением.

Учитывайте также качество и материал контактов розеток и вилок – они должны быть рассчитаны на ток, соответствующий расчетному значению, во избежание перегрева и ухудшения контакта.

Итог: максимальная нагрузка удлинителя определяется расчетным током сварочного инвертора с добавлением запаса по току, а сечение провода и длина удлинителя подбираются так, чтобы обеспечить надежную работу без перегрева и значительных потерь напряжения.

Влияние сечения кабеля удлинителя на безопасность и работу инвертора

Сечение кабеля удлинителя напрямую влияет на допустимую нагрузку и стабильность работы сварочного инвертора. При недостаточном сечении увеличивается сопротивление проводника, что вызывает падение напряжения на линии. Для сварочных аппаратов с током до 160 А рекомендуется использовать кабель сечением не менее 2,5 мм² при длине до 10 метров.

При увеличении длины удлинителя более 10 метров необходимо повышать сечение: на каждые дополнительные 5 метров следует добавлять минимум 1 мм², чтобы компенсировать потери. Например, для 20 метров подойдет кабель с сечением 4 мм².

Недостаточное сечение приводит к перегреву кабеля и возможному повреждению изоляции, что повышает риск короткого замыкания и пожара. Кроме того, падение напряжения снижает качество сварочного дуги, вызывая нестабильность и дефекты шва.

Для инверторов с мощностью свыше 5 кВт или с высокими пусковыми токами минимальное сечение кабеля удлинителя должно составлять 4 мм² независимо от длины, чтобы обеспечить надежную подачу питания и безопасность эксплуатации.

Использование кабеля с большим сечением, чем минимально необходимое, повышает запас по нагреву и стабильности, особенно при работе в тяжелых условиях или длительных циклах сварки. Это повышает долговечность как удлинителя, так и самого инвертора.

Оптимальная длина удлинителя для сварочных работ без потери мощности

При работе сварочным инвертором важно минимизировать падение напряжения на удлинителе, что напрямую зависит от его длины и сечения кабеля. Чем длиннее удлинитель, тем выше сопротивление и соответственно выше потери мощности.

Рекомендуемые максимальные длины удлинителя при стандартном сечении медного кабеля 2.5 мм² для сварочного инвертора мощностью до 5 кВт:

До 10 метров – потери минимальны, сварочный процесс стабильный.
От 10 до 20 метров – допустимы при условии увеличения сечения кабеля до 4 мм².
Более 20 метров – только при сечении от 6 мм² и выше, иначе снижается ток и ухудшается качество сварки.

Для удлинителей с меньшим сечением кабеля (1.5 мм²) максимально допустимая длина составляет не более 5–7 метров, иначе возникает значительное падение напряжения и перегрев кабеля.

При подборе удлинителя учитывайте следующие рекомендации:

Используйте кабель с сечением, соответствующим длине и силе тока сварочного инвертора.
Избегайте превышения рекомендуемой длины удлинителя, чтобы сохранить стабильность работы и избежать перегрева.
Для длины более 15 метров обязательно увеличивайте сечение кабеля, чтобы компенсировать падение напряжения.
При необходимости больших расстояний лучше использовать силовой кабель с сечением не менее 6 мм² и специальный разъем, рассчитанный на высокие токи.

Соблюдение этих правил позволяет сохранить оптимальный ток сварки и исключить сбои в работе инвертора, связанные с недостаточным напряжением на электродах.

Материалы и изоляция проводов удлинителя для работы с инвертором 220 В

Для удлинителя, используемого с сварочным инвертором на 220 В, критично выбирать провод с подходящими материалами и изоляцией, обеспечивающими безопасность и стабильную передачу тока.

Материал проводников: предпочтителен медный провод, так как медь обладает низким сопротивлением и высокой проводимостью, что снижает потери энергии и нагрев. Алюминиевые провода нежелательны из-за большей хрупкости и более высокого сопротивления.
Тип изоляции: должна выдерживать высокие температуры, вибрации и возможные механические повреждения. Оптимальны изоляционные материалы на основе ПВХ (поливинилхлорида) с повышенной жаростойкостью или сшитого полиэтилена (XLPE), обеспечивающего стойкость к нагреву свыше 90 °C.
Толщина изоляции: не менее 1,5–2 мм, чтобы предотвратить пробои и износ при активной эксплуатации и контакте с металлическими деталями.
Дополнительная защитная оболочка: наличие внешней резиновой или полимерной оболочки с антифрикционными и влагозащитными свойствами существенно продлевает срок службы удлинителя в условиях сварочных работ.

Важно, чтобы изоляция сохраняла свои свойства при воздействии сварочных брызг, нагрева и воздействия масла или растворителей, часто встречающихся в мастерской. Стандартные бытовые изоляции для удлинителей часто не подходят для сварочных задач.

Рекомендуется выбирать провода с маркировкой, указывающей на соответствие ГОСТ или международным стандартам для силовых кабелей (например, маркировка ВВГнг-LS, КГ, ПВ-3). Это гарантирует необходимую устойчивость к нагрузкам и безопасную работу с инвертором.

Требования к вилке и розетке удлинителя для подключения сварочного инвертора

Для подключения сварочного инвертора на 220 В вилки и розетки удлинителя должны выдерживать ток не менее 25–32 А, чтобы обеспечить безопасную и стабильную работу оборудования. Рекомендуется использовать вилки и розетки с медными контактами, так как они лучше проводят ток и менее подвержены нагреву.

Вилка и розетка должны иметь качественную фиксацию контактов, чтобы исключить вероятность искрения и перегрева. Контактные площадки должны быть выполнены с прецизионной обработкой, обеспечивающей плотный контакт и минимальное сопротивление.

Обязательно наличие заземляющего контакта. Он должен быть рассчитан на ток нагрузки и обеспечивать надежное заземление сварочного инвертора, что критично для безопасности оператора и оборудования.

Разъемы должны иметь степень защиты не ниже IP44, если удлинитель используется в условиях повышенной влажности или на улице. Это защитит контакты от попадания пыли и влаги, снижая риск коротких замыканий.

Материал корпуса вилки и розетки должен быть термостойким и устойчивым к механическим повреждениям, например, из ударопрочного пластика или резины с рабочей температурой не менее +70 °C.

Вилка и розетка должны соответствовать стандартам ГОСТ или международным нормам, таким как IEC или CE, чтобы гарантировать качество и безопасность эксплуатации.

Ниже приведены ключевые параметры вилки и розетки для сварочного инвертора:

Параметр	Рекомендуемое значение
Номинальный ток	25–32 А
Номинальное напряжение	220 В
Материал контактов	Медь
Степень защиты	IP44 и выше (для улицы)
Наличие заземляющего контакта	Обязательно
Материал корпуса	Термостойкий пластик или резина

Следуя этим требованиям, удлинитель обеспечит надежное питание сварочного инвертора без перегрева и сниженного контакта, что напрямую влияет на безопасность и качество сварочных работ.

Особенности выбора удлинителя с заземлением для сварочного оборудования

Удлинитель для сварочного инвертора обязательно должен иметь трехжильный кабель с заземляющим проводом, соответствующим требованиям безопасности. Заземление снижает риск поражения электрическим током при пробоях и утечках, что критично для сварочного оборудования с высокой нагрузкой.

Рекомендуется выбирать кабель с медными жилами, поскольку они обеспечивают минимальное сопротивление и высокую проводимость. Сечение жил должно быть не менее 2,5 мм² для удлинителей длиной до 10 метров и не менее 4 мм² при увеличении длины до 20 метров, чтобы избежать перегрева и падения напряжения.

Вилка и розетка удлинителя должны иметь контакт заземления с надежным прижимом. Предпочтительны разъемы стандарта Schuko или с заземляющей клеммой, выдерживающие ток не менее 16 А. Контакты должны быть выполнены из латуни или другого коррозионно-стойкого материала.

Важно, чтобы корпус удлинителя был выполнен из износостойкого и негорючего пластика или резины с высоким классом защиты не ниже IP44, что гарантирует защиту от влаги и пыли при работе в мастерской или на улице.

Для сварочного инвертора предпочтительнее выбирать удлинители с минимальным количеством соединений и качественной пайкой жил внутри вилок и розеток, что снижает риск перегрева и электрических потерь. Недопустимо использовать удлинители с поврежденной или отсутствующей защитой заземления.

Подключение через удлинитель без заземления недопустимо, так как это снижает эффективность работы защитных систем инвертора и увеличивает вероятность выхода оборудования из строя.

Проверка качества и маркировки удлинителя перед покупкой для сварки

При выборе удлинителя для сварочного инвертора важно удостовериться в соответствии маркировки техническим требованиям. На кабеле должна быть четко нанесена информация о сечении жил, напряжении и максимальном токе. Для сварки оптимально выбирать кабель с сечением не менее 2,5 мм² при длине до 10 метров и 4 мм² для длиннее 10 метров.

Обязательно проверьте наличие заземляющего проводника – маркировка должна содержать обозначение «PE» или символ заземления. Удлинитель без заземления неприемлем для сварочных работ из-за повышенного риска поражения током и выхода оборудования из строя.

Корпус вилки и розетки должен быть изготовлен из ударопрочного пластика или резины, устойчивой к высоким температурам и механическим нагрузкам. Обратите внимание на плотность прилегания контактов и отсутствие люфтов, которые могут вызвать искрение.

Качество изоляции проверяется визуально – она должна быть ровной, без порезов, трещин и вздутий. Допускается маркировка, подтверждающая огнестойкость и стойкость к маслам (например, ГОСТ или международные стандарты IEC). Толщина изоляции важна для предотвращения повреждений при эксплуатации в жестких условиях.

Выбирайте удлинители с сертификатами соответствия (например, ГОСТ, Технический регламент ЕАС). Их наличие гарантирует проверку параметров и безопасность применения с электрооборудованием высокого потребления, к какому относится сварочный инвертор.

При покупке желательно проверить целостность упаковки и провести внешний осмотр. Откажитесь от моделей с подозрительными повреждениями, нечеткой или отсутствующей маркировкой, а также от изделий с поддельными сертификатами.
