Какой уклон должен быть у односкатной крыши

Выбор угла наклона односкатной крыши напрямую влияет на долговечность конструкции и её эксплуатационные характеристики. Рекомендуемый уклон варьируется в зависимости от климатических условий и типа кровельного материала. Для мягкой кровли минимальный угол составляет 5°, при использовании металлочерепицы или профнастила уклон должен быть не менее 10°.

Расчёт уклона базируется на нескольких параметрах: интенсивность осадков, ветровая нагрузка и особенности конструкции стропильной системы. В регионах с высоким уровнем снегопада рекомендуется увеличивать наклон до 15–20° для предотвращения скопления снега и уменьшения нагрузки на каркас.

При проектировании учитывают также гидроизоляцию и вентиляцию кровли. Уклон менее 5° требует обязательного применения дополнительного гидроизоляционного слоя и специальных материалов, устойчивых к задержке влаги. Точный расчёт позволяет снизить риски протечек и повысить срок службы крыши.

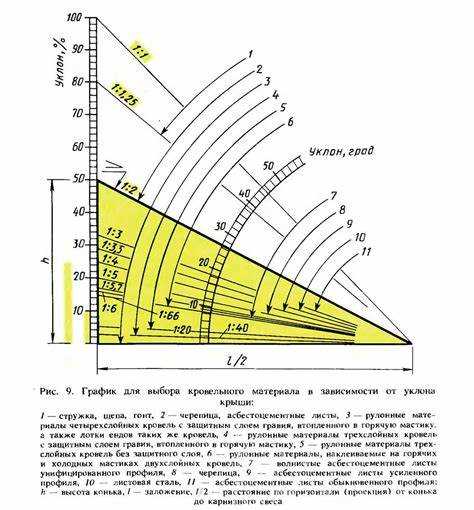

Как определить минимальный уклон для разных кровельных материалов

Минимальный уклон кровли зависит от типа покрытия и условий эксплуатации. Неправильный уклон снижает срок службы и повышает риск протечек.

• Металлочерепица – минимальный уклон 14° (25%). При меньшем уклоне требуется устройство сплошной обрешетки и усиленная гидроизоляция.
• Профнастил – минимальный уклон 10° (18%). Для снижения уклона используют специальные профили с высокой несущей способностью и прокладки в местах стыков.
• Ондулин – минимальный уклон 12° (21%). На уклонах ниже 12° необходимо использовать дополнительные уплотнители и контролировать вентиляцию.
• Мягкая черепица (битумная) – минимальный уклон 11° (20%). Для уклонов от 11° до 15° обязательно усиление паро- и гидроизоляции.
• Керамическая и бетонная черепица – минимальный уклон 22° (40%). Ниже 22° увеличивается риск накопления воды и повреждений.
• Фальцевая кровля – минимальный уклон 7° (12%). При уклоне менее 7° требуется применение специальных фальцевых систем с усиленной герметизацией.

Расчёт минимального уклона следует производить с учётом климатических условий, особенно количества осадков и ветровой нагрузки. Чем суровее климат, тем выше рекомендуемый уклон для конкретного материала.

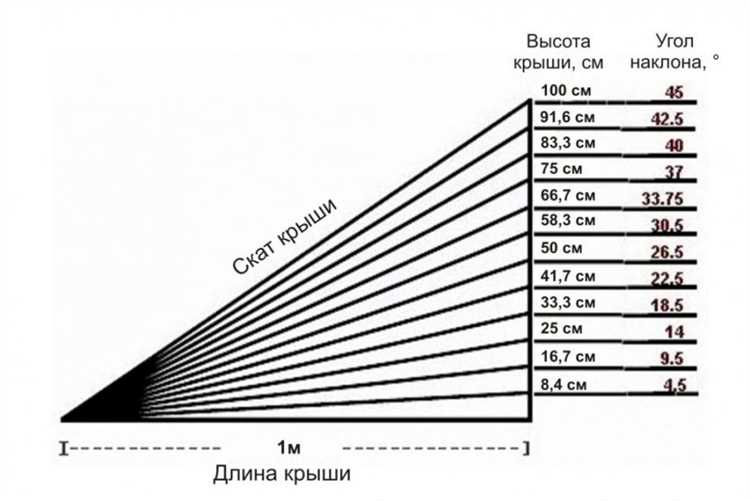

Для проверки уклона используется отношение высоты подъёма к горизонтальной длине крыши, выраженное в градусах или процентах. Точный уклон определяют уровнем с угломером или лазерным инструментом.

Влияние климатических условий на выбор уклона односкатной крыши

Для регионов с высокими осадками (свыше 600 мм в год) рекомендуется уклон не менее 20° для обеспечения эффективного стока воды и предотвращения протечек. В зонах с частыми снегопадами уклон должен быть увеличен до 30°–35°, чтобы минимизировать нагрузку на конструкцию и ускорить сход снега.

В сухих регионах с редкими осадками и ветрами с низкой силой уклон можно снизить до 10°–15°. Это позволит снизить затраты на материалы и сохранить устойчивость крыши к ветровым нагрузкам.

Для ветреных районов с постоянными порывами более 15 м/с уклон не должен превышать 25°, поскольку слишком крутая крыша увеличивает аэродинамическую нагрузку и риск повреждений. В этом случае стоит уделить внимание усилению крепежа и применению ветрозащитных элементов.

При выборе уклона учитывают и температурные колебания. В регионах с резкими перепадами температуры рекомендуется использовать уклон, позволяющий избежать образования наледи, то есть не менее 20°. Это снижает вероятность повреждений кровельного покрытия из-за замерзания и оттаивания влаги.

Итоговый уклон следует корректировать с учётом сочетания факторов: среднегодового количества осадков, ветровой нагрузки и температурного режима, чтобы обеспечить долговечность и функциональность кровли.

Формулы и методы расчёта угла наклона крыши вручную

Для определения угла наклона односкатной крыши применяют базовую тригонометрическую формулу: tg α = высота подъёма / длина пролёта, где α – угол наклона крыши.

Из значения тангенса угла можно вычислить угол с помощью обратной тригонометрической функции: α = arctg (высота подъёма / длина пролёта). Вручную для приближённого расчёта удобно использовать таблицы тангенсов или простые угловые приближения.

Если высота подъёма составляет 1 метр, а длина пролёта 4 метра, тогда tg α = 1 / 4 = 0,25, что соответствует углу наклона примерно 14°.

Для проверки угла можно использовать строительный угломер или транспортир, сопоставляя полученный результат с расчетным значением. Точная высота подъёма измеряется от верхнего края несущей стены до конька или верхней точки ската.

Допускается также вычислять угол через арксинус, если известна длина наклонной плоскости и высота подъёма: α = arcsin (высота подъёма / длина ската).

Для ручного расчёта длины ската используется формула: длина ската = √(высота подъёма² + длина пролёта²). Она позволяет проверить корректность измерений перед вычислением угла.

Использование этих формул требует точных измерений, поэтому рекомендуется применять уровни и рулетки с минимальной погрешностью.

Учёт снеговой и ветровой нагрузки при выборе уклона

Для снижения снеговой нагрузки уклон должен позволять самопроизвольное скатывание снега при средней плотности покрова (около 150 кг/м²). Если угол меньше 15°, требуется усиленный каркас и регулярная очистка крыши.

Ветровая нагрузка напрямую влияет на аэродинамическое давление на поверхность крыши. В районах с сильными порывами ветра минимальный уклон следует ограничивать 10–12°, чтобы избежать излишнего подъёма и риска срыва кровельного материала.

Для определения оптимального уклона учитывают коэффициенты снеговой и ветровой нагрузки по СНиП 2.01.07-85 и СНиП 2.01.09-91. При ветровой нагрузке свыше 30 кг/м² рекомендуется уклон не более 30°, чтобы снизить ветровое сопротивление.

Комбинация нагрузок требует баланса: увеличение угла улучшает снегосбрасывание, но увеличивает ветровое давление. Для зданий высотой свыше 10 метров рекомендован уклон в пределах 18–25° с усиленным креплением кровельных элементов.

В регионах с редкими снегопадами и сильным ветром оптимален уклон 12–15°, что уменьшает ветровую нагрузку без накопления снега. Важно учитывать также местные метеорологические данные и консультации с инженерами для точного расчёта.

Типичные ошибки при расчёте уклона и способы их избежать

Частая ошибка – неправильный выбор минимального уклона. Для односкатных крыш с кровлей из металлочерепицы он не должен быть меньше 7°, иначе возникает риск протечек из-за слабого стока воды. Для мягкой кровли минимальный уклон увеличивается до 12°.

Некорректный расчёт длины ската приводит к увеличению расхода материалов и нарушению конструкции. Необходимо учитывать высоту стены и длину пролёта, используя формулу: длина ската = длина пролёта / cos(угол уклона). Округления при вычислениях снижайте до двух знаков после запятой.

Игнорирование климатических условий влияет на выбор уклона. В регионах с частыми снегопадами рекомендуется увеличить уклон на 2-3°, чтобы снег не задерживался и не создавал избыточную нагрузку.

Ошибки при измерении угла возникают из-за применения неподходящих инструментов. Используйте цифровой угломер или строительный нивелир для точности до 0,1°. Ручные измерения транспортиром без выравнивания дают погрешность до 5°.

Недостаточный учёт ветровой нагрузки снижает прочность конструкции. Для зон с сильными ветрами увеличивайте уклон и усиливайте обрешётку согласно строительным нормам.

Чтобы избежать ошибок, перед расчётом сделайте подробочный чертёж с замерами, сверяйте данные с нормативами СНиП и используйте специализированные калькуляторы уклона. При сомнениях проконсультируйтесь с инженером-строителем.

Связь уклона крыши с устройством водоотвода и дренажа

Оптимальный уклон односкатной крыши напрямую влияет на эффективность отвода воды. При уклоне менее 5° необходимо предусмотреть гидроизоляцию с повышенной защитой от задержки влаги и установить систему водосточных желобов с большей пропускной способностью.

Уклон от 5° до 15° позволяет использовать стандартные желоба и водосточные трубы, при этом важно обеспечить правильный наклон труб для самотёка воды не менее 3%. Это предотвращает застой и риск замерзания в холодный период.

Для уклонов свыше 15° дренажная система упрощается, так как вода быстро стекает с поверхности, снижая нагрузку на желоба. В этом случае допустимо использовать трубы меньшего диаметра, но необходимо контролировать герметичность соединений во избежание протечек.

При расчёте водоотвода учитывается площадь ската и интенсивность осадков региона. Формула расчёта пропускной способности желобов: S = Q / V, где S – сечение желоба, Q – максимальный объём воды, V – скорость потока. Скорость рекомендуется принимать от 1 до 2 м/с для предотвращения перелива и засоров.

Дренажные системы должны быть оборудованы фильтрами и сетками для защиты от листьев и мусора, особенно при малых уклонах, где задержка воды более вероятна. Регулярная очистка водостоков увеличивает срок службы крыши и уменьшает риск повреждений от влаги.

Практические примеры расчётов уклона для зданий разного назначения

Чтобы быстро определить уклон односкатной крыши, достаточно знать ширину перекрываемого пролёта и нормативный угол наклона для выбранного кровельного материала в конкретной климатической зоне. Далее используется простая геометрия: h = L × tan α, где h – разница высот стен, L – горизонтальный пролёт, α – угол наклона.

1. Жилой дом, металлочерепица

   • Пролёт: 6 м.
   • Необходимый угол для металлочерепицы с продольными нахлёстами ≥ 150 мм: 12 ° (≈ 21 %).
   • Расчёт: h = 6 м × tan 12 ° ≈ 1,27 м. При строительстве берут шаг в 5 см, поэтому закладывается 1,30 м.
   • Практический совет: при уклоне ≤ 12 ° стоит увеличить длину нахлёста как минимум до 200 мм, иначе возрастает риск протечек по стыкам.

2. Складское здание, профнастил Н60

   • Пролёт: 12 м.
   • Снеговой район II, ветровая зона III. Рекомендованный угол: 8 ° (≈ 14 %).
   • Расчёт: h = 12 м × tan 8 ° ≈ 1,68 м.
   • Практический совет: при пролётах > 10 м целесообразно усилить каркас распорками через каждые 3 м, чтобы снизить прогиб листов под снеговой нагрузкой.

3. Открытая терраса, ПВХ‑мембрана

   • Пролёт: 4 м.
   • Минимальный угол для бесшовной мембраны: 3 ° (≈ 5,2 %).
   • Расчёт: h = 4 м × tan 3 ° ≈ 0,21 м (210 мм).
   • Практический совет: при уклоне < 4 ° желательно сразу планировать водосточный жёлоб с подогревом, иначе в оттепели возможны лёд и переливы.

4. Теплица из ячеистого поликарбоната

   • Пролёт: 5 м.
   • Для самосброса снега нужен угол ≥ 15 ° (≈ 27 %).
   • Расчёт: h = 5 м × tan 15 ° ≈ 1,34 м.
   • Практический совет: при уклоне ≥ 15 ° шаг ферм можно уменьшить до 1,2 м – несущей способности достаточно, а экономия на металле достигает 8–10 %.

Комбинируя метод прямого вычисления высоты стен с поправками на материал и климат, легко получить оптимальный уклон без избыточного запаса и лишних затрат.

Вопрос-ответ:

Какой минимальный уклон односкатной крыши допустим для холодного чердака?

Для неутеплённой односкатной крыши с холодным чердаком минимальный уклон зависит от материала кровли. Например, для профнастила или металлочерепицы уклон может быть от 8°, для рулонной мягкой кровли — от 3°. Однако при минимальных значениях требуется особо тщательная герметизация швов и организация отвода воды. Если климат в регионе снежный, уклон рекомендуется увеличить хотя бы до 12–15° для лучшего схода осадков.

Можно ли рассчитать угол уклона крыши самостоятельно?

Да, это несложно. Нужно знать ширину здания и желаемую высоту подъёма ската. Формула простая: тангенс угла уклона = высота подъёма / ширина пролёта. Например, если ширина 6 метров, а подъём 1 метр, уклон составит arctg(1/6), то есть примерно 9,5°. Можно использовать строительные калькуляторы или онлайн-сервисы, чтобы не считать вручную.

Зачем вообще нужен уклон, если крыша односкатная?

Уклон обеспечивает стекание дождевой воды и сход снега. Если сделать крышу абсолютно горизонтальной, вода будет скапливаться, что приведёт к протечкам и повреждению конструкции. Даже минимальный угол в несколько градусов позволяет воде уходить с поверхности. Кроме того, уклон влияет на прочность и долговечность всей кровельной системы.

Существуют ли нормы по уклону в СНиП или других документах?

Да, в строительных нормах указывается допустимый уклон в зависимости от кровельного материала. Например, в СНиП II-26-76 и СП 17.13330.2017 указаны минимальные значения уклона для разных покрытий. Эти документы рекомендуют уклон не менее 5–7% (примерно 3–4°) для рулонных покрытий и от 10% (6°) и выше — для жёстких материалов. При проектировании лучше сверяться с актуальными редакциями этих норм.

Влияет ли уклон крыши на выбор водосточной системы?

Да, влияет. При малом уклоне вода стекает медленно, и это требует более широкой водосточной системы с достаточной пропускной способностью. Также важно правильно разместить желоба и воронки. Если уклон больше 15–20°, вода уходит быстрее, но зато увеличивается риск переливов при сильном дожде, и нужно правильно рассчитать расположение сливов. Неправильно подобранная система может привести к затеканию воды под крышу.
