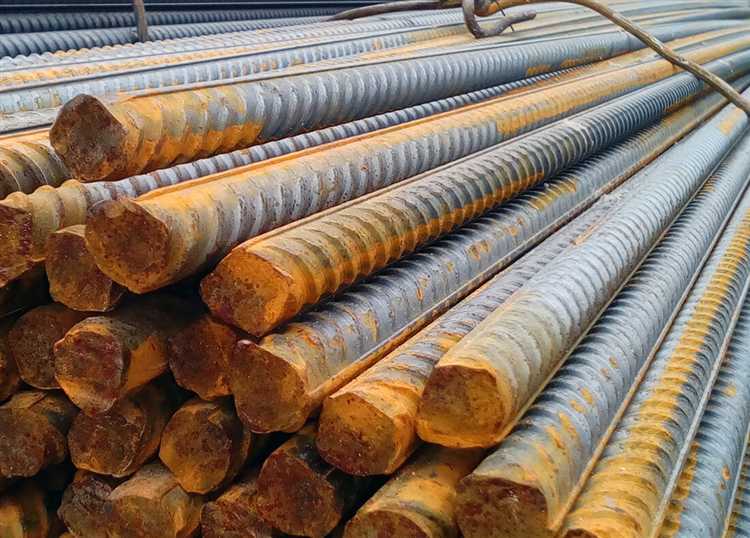

Чем обработать арматуру от ржавчины

Коррозия арматуры снижает несущую способность железобетонных конструкций и ускоряет их разрушение. Особенно это актуально при строительстве в условиях повышенной влажности, использовании некачественного бетона или нарушении технологии армирования. Чтобы продлить срок службы конструкций, необходимо обеспечить своевременную очистку арматуры и ее защиту от ржавчины до заливки бетоном.

Очистку арматуры от ржавчины проводят механическим или химическим способом. Механические методы включают применение щеток по металлу, абразивных кругов и пескоструйной обработки. При наличии плотной окалины или слоистой коррозии эффективнее использовать пескоструй с фракцией кварцевого песка до 1 мм. В случае труднодоступных мест применяют ручную зачистку металлическими щетками или игольчатыми скейлерами.

Химическая очистка предполагает использование преобразователей ржавчины на основе ортофосфорной кислоты. Такие составы не только удаляют оксидную пленку, но и формируют пассивирующий слой, препятствующий дальнейшей коррозии. Обработку следует проводить строго по инструкции: наносить состав на сухую поверхность, выдерживать заданное время, затем тщательно смывать и просушивать металл.

После очистки обязательна антикоррозионная защита. Применяют грунты с цинковым наполнителем, ингибиторы коррозии и полимерные покрытия. Эффективность цинкосодержащих составов подтверждена практикой: при толщине покрытия не менее 60 мкм они обеспечивают защиту арматуры до 10 лет даже в агрессивных условиях. Дополнительно можно использовать ингибиторы, добавляемые в бетонную смесь, чтобы создать защитную среду в теле конструкции.

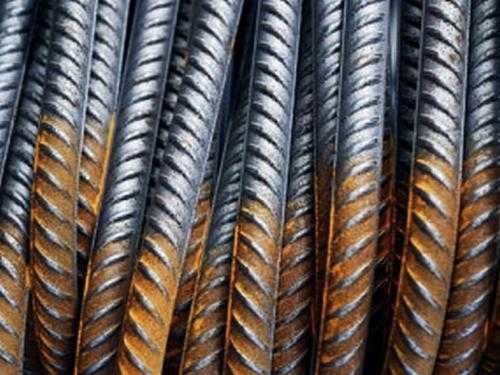

Как определить степень коррозии на арматуре

Оценка степени коррозии арматуры необходима для выбора метода очистки и уровня защиты. Визуального осмотра недостаточно – требуется учитывать физическое состояние поверхности, глубину поражения и наличие отслаивающегося металла.

• При поверхностной коррозии металл покрыт тонкой ржавчиной без явных повреждений. Поверхность сохраняет структурную целостность, окалина легко удаляется щёткой или наждаком.
• Средняя степень характеризуется шелушащейся ржавчиной, локальными углублениями, появлением рыхлых участков. Возникает потеря прочности до 10–15% сечением арматуры.
• Глубокая коррозия сопровождается раковинами, трещинами, слоистыми образованиями. Металл теряет до 25% и более исходного диаметра, часто требуется полная замена элементов.

Для точного определения степени коррозии рекомендуется использовать:

1. – измерение текущего диаметра и сравнение с номинальным позволяет определить степень утраты металла.
2. Щупы и иглы – позволяют выявить глубину питтинговой (точечной) коррозии.
3. Молоток и зубило – локальные простукивания помогают выявить пустоты и расслоения под ржавчиной.
4. Ферритоскоп – в случае, если используется арматура из нержавеющей стали, прибор позволяет определить наличие коррозионных включений без нарушения покрытия.

Если арматура входит в состав бетона, применяют методы неразрушающего контроля – потенциометрический анализ, ультразвуковую диагностику, электрическую томографию. Эти методы помогают выявить скрытую коррозию на глубине без вскрытия конструкции.

Чем удалить рыхлую и плотную ржавчину с металлической поверхности

Для удаления рыхлой ржавчины с арматуры применяют механические методы с минимальной абразивностью. Эффективны металлические щетки с жесткой проволокой и наконечники для дрелей, оборудованные проволочными кругами. Эти инструменты позволяют быстро снять окислы без повреждения основного металла. Также подходит пескоструйная обработка с использованием кварцевого или металлического абразива, если требуется зачистка больших объёмов.

Плотная коррозия требует более агрессивных решений. Один из надёжных способов – применение шлифовальных дисков с зернистостью P40–P80, устанавливаемых на углошлифовальные машины. Такой подход позволяет разрушить окалину и уплотнённые слои ржавчины вплоть до металлического блеска. При этом важно контролировать силу нажима, чтобы не истончить сечение арматуры.

Для труднодоступных участков используют ручные надфили и карборундовые камни, особенно при сложной геометрии. В качестве вспомогательной меры применяют ингибиторы коррозии на фосфатной основе, которые ослабляют связь ржавчины с металлом и облегчают последующую зачистку.

Химические преобразователи ржавчины, содержащие ортофосфорную кислоту, не удаляют ржавчину напрямую, но позволяют превратить её в стойкий фосфатный слой. Этот метод используют в комплексе с механической обработкой для повышения адгезии защитных покрытий.

Когда и как использовать механическую очистку арматуры

Механическая очистка арматуры применяется в случаях, когда на поверхности присутствует плотная, наслоившаяся ржавчина, затрудняющая адгезию защитных покрытий или сцепление с бетоном. Этот метод целесообразен при подготовке арматуры для восстановления железобетонных конструкций или при повторном использовании элементов в монолитных работах.

Использовать механическую очистку следует: при наличии пластовой коррозии, налётов окалины, остатков бетона, а также в случаях, когда химические или электрохимические методы неэффективны из-за ограниченного доступа или экологических ограничений.

Оптимальные инструменты: угловая шлифовальная машина с металлической щёткой, абразивные круги, пескоструйное оборудование. При объёмных работах применяют стационарные станки с вращающимися щётками или мобильные пескоструйные установки, работающие на основе сжатого воздуха и кварцевого песка.

Перед началом очистки важно оценить состояние арматуры. При наличии раковин глубиной более 1 мм стоит проверить остаточное сечение: если потери более 10% диаметра – элемент подлежит замене, а не восстановлению.

Очистка должна выполняться до степени Sa 2 или Sa 2½ по стандарту ISO 8501-1. Это обеспечивает удаление большинства продуктов коррозии и подготовку металла к последующей пассивации или нанесению защитных составов. После механической обработки арматуру рекомендуется немедленно обезжирить и защитить от повторного окисления – в течение не более 2 часов после завершения работ.

Механическая очистка эффективна при локальной коррозии, ремонтных работах и в полевых условиях, где использование других методов затруднено. Важно обеспечить защиту органов дыхания и глаз, использовать респираторы и защитные очки, особенно при работе с абразивными инструментами.

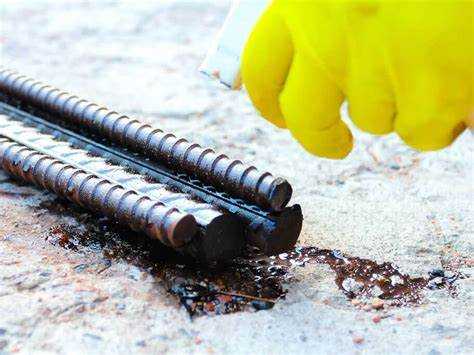

Выбор химических средств для удаления коррозии с арматуры

Химическая очистка арматуры применяется, когда механические методы недостаточны или недоступны. Для эффективного удаления коррозии необходимо учитывать состав средства, его взаимодействие с металлом и условия применения.

Наиболее результативны растворы на основе ортофосфорной, соляной или щавелевой кислоты. Ортофосфорная кислота не только удаляет ржавчину, но и пассивирует поверхность, создавая временную защиту. Применяется в виде 10–30% раствора. Контактное время – от 15 до 60 минут в зависимости от степени коррозии.

Соляная кислота действует быстрее, но требует строгого контроля, поскольку агрессивно влияет на металл и бетон. Необходимо добавление ингибиторов коррозии, таких как уротропин или нитрит натрия, чтобы минимизировать повреждение основы арматуры.

Щавелевая кислота применяется при умеренном окислении. Она образует растворимые соли железа, что облегчает последующее удаление продуктов реакции. Оптимальная концентрация – 5–10%, экспозиция – 30–90 минут.

Для удобства выбора химических средств представлена сводка по основным характеристикам:

После химической обработки обязательна нейтрализация поверхности слабощёлочными растворами (например, содой), затем промывка чистой водой и полное высушивание. Без этих этапов остатки реагентов могут вызвать повторное окисление или ухудшить сцепление с бетоном.

Обработка арматуры грунтовками перед бетонированием

Грунтование арматуры необходимо при наличии видимой коррозии, если очистка не обеспечивает полного удаления ржавчины, а также в случае длительного интервала между монтажом и бетонированием. Правильный выбор и нанесение грунтовочного состава существенно повышают адгезию и предотвращают повторное окисление.

Для обработки арматуры применяются специальные антикоррозионные грунтовки на основе:

• эпоксидных смол с антикоррозионными пигментами;
• фосфатирующих компонентов, преобразующих остаточную ржавчину в пассивные соединения.

Перед нанесением грунта арматуру следует тщательно обезжирить. Остатки старого покрытия, пыль и влага негативно влияют на защитные свойства. Оптимальная шероховатость поверхности после очистки – Sa 2½ по ISO 8501-1.

Рекомендации по нанесению:

1. Толщина одного слоя – от 60 до 120 мкм в зависимости от типа состава.
2. Наносить только при температуре не ниже +5 °C и относительной влажности не выше 80%.
3. Полное высыхание – от 2 до 6 часов, в зависимости от рецептуры.
4. Не допускать загрязнения и увлажнения арматуры после грунтования.

При использовании двухкомпонентных систем необходимо строго соблюдать пропорции смешивания и временные интервалы жизнеспособности смеси. Нарушение технологии приводит к образованию слабого сцепления с металлом и последующему разрушению защитного слоя.

Грунтовка не должна ухудшать сцепление с бетоном. Для этого применяются специализированные составы, не содержащие маслянистых компонентов и совместимые с цементной матрицей. Проверка адгезии проводится в лабораторных условиях на образцах, покрытых выбранным материалом.

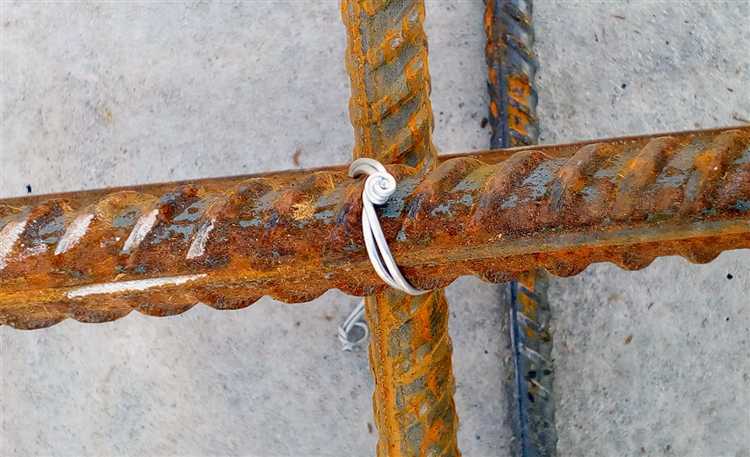

Как предотвратить повторное появление ржавчины на арматуре

Для надежной защиты арматуры от повторной коррозии необходимо обеспечить комплексный подход. Прежде всего, важно удалить остатки ржавчины до металлического блеска, используя металлические щетки или пескоструйную обработку, чтобы улучшить адгезию защитных материалов.

Нанесение грунтовок с антикоррозийными компонентами существенно снижает риск появления ржавчины. Рекомендуется использовать эпоксидные или цинкосодержащие грунтовки, которые создают прочный барьер против влаги и кислорода.

Использование специальных ингибиторов коррозии в составе защитных покрытий или добавок к бетону дополнительно замедляет процессы окисления. Для бетонных конструкций допустимо применять ингибиторы, снижающие проникновение хлоридов и углекислого газа.

Контроль качества бетонирования – важный фактор. Оптимальная марка бетона не ниже М350 с низким водоцементным соотношением (не более 0,45) обеспечивает плотное покрытие арматуры и ограничивает доступ влаги.

Обеспечение правильного защитного слоя бетона (минимум 25 мм для наружных конструкций) уменьшает влияние агрессивных факторов среды. Регулярный осмотр и своевременный ремонт повреждений бетона предотвращают образование очагов коррозии.

При эксплуатации конструкций необходимо исключать контакт арматуры с агрессивными химическими веществами и обеспечивать своевременный дренаж воды, чтобы минимизировать влажность в зоне залегания арматуры.

Вопрос-ответ:

Как определить, что арматура нуждается в очистке от ржавчины?

Появление видимых пятен ржавчины, шероховатость поверхности и изменение цвета арматуры свидетельствуют о начале коррозии. Если ржавчина легко отслаивается при прикосновении или ощущается рыхлая структура, это сигнал к очистке. Кроме того, при осмотре стоит обратить внимание на зоны контакта с бетонным раствором — повреждение защитного слоя бетона повышает риск коррозии.

Какие способы очистки арматуры от ржавчины подходят для строительных площадок с ограниченным оборудованием?

Для таких условий чаще применяют ручную механическую очистку с помощью металлических щеток или наждачной бумаги. Можно использовать специальные абразивные щетки, насадки на дрели или шлифовальные машины, если они доступны. Химические средства, которые растворяют ржавчину, также удобны, но требуют аккуратности и защиты кожи и дыхательных путей.

Какие составы лучше всего использовать для защиты арматуры после очистки?

После удаления коррозии рекомендуют наносить преобразователи ржавчины или антикоррозийные грунтовки, которые образуют защитный слой и препятствуют повторному появлению окислов. Некоторые составы содержат ингибиторы коррозии и улучшают сцепление с бетоном. Важно выбирать средства, которые совместимы с условиями эксплуатации и типом бетонной смеси.

Можно ли наносить защитные покрытия на ржавую арматуру без предварительной очистки?

Нанесение защитных покрытий на неочищенную ржавчину снижает их эффективность и сокращает срок службы. Ржавчина нарушает адгезию и способствует дальнейшему разрушению металла под покрытием. Рекомендуется хотя бы частично очистить поверхность, удалить рыхлую коррозию, чтобы покрытие плотно держалось и выполняло защитные функции.

Как сохранить арматуру от ржавчины при длительном хранении на открытом воздухе?

Для длительного хранения арматуру следует хранить в сухом месте или накрывать водонепроницаемыми материалами, чтобы избежать попадания влаги. Можно обработать поверхность антикоррозийными маслами или временными защитными составами, которые предотвращают контакт металла с воздухом и влагой. Регулярный осмотр и своевременная очистка помогут сохранить металл в рабочем состоянии.

Какими методами лучше всего удалить ржавчину с арматуры перед использованием?

Для удаления коррозии с арматуры применяют несколько подходов. Механическая очистка предполагает использование металлических щеток, шлифовальных машин или наждачной бумаги для снятия рыхлого слоя ржавчины и загрязнений. Такой способ удобен на строительной площадке и не требует специальных средств. Если ржавчина плотная и глубоко въевшаяся, используют химические растворы — кислоты или преобразователи ржавчины, которые разрушают оксид железа и облегчают его удаление. После обработки обязательно промывают арматуру водой и тщательно сушат, чтобы избежать дальнейшего окисления. Выбор метода зависит от степени коррозии и объёма работ.
