Оштукатуривание кирпичной печи необходимо не только для декоративной отделки, но и для защиты кладки от растрескивания и тепловых деформаций. При выборе раствора важно учитывать термостойкость, адгезию к кирпичу, пластичность и отсутствие вредных испарений при нагреве. Не каждый состав выдерживает температурные колебания, возникающие в процессе эксплуатации печи, особенно в жилом помещении.
Наиболее надежными считаются растворы на основе глины с добавлением песка, соли и цемента. Такая смесь обладает высокой огнеупорностью и хорошо переносит циклы нагрева и остывания. Для повышения прочности и уменьшения риска растрескивания часто добавляют стекловолокно или армирующие сетки. Важно, чтобы толщина слоя не превышала 5–10 мм – это снижает вероятность отслоения при эксплуатации.
Коммерчески доступные термостойкие штукатурки, содержащие перлит или вермикулит, облегчают нанесение и дают стабильный результат при соблюдении технологии. Они подходят для внутренних работ и соответствуют требованиям санитарной безопасности. При этом обязательно обращать внимание на температурный диапазон, указанный производителем, так как некоторые смеси рассчитаны на эксплуатацию при температуре не выше 200–250 °C, что неприемлемо для большинства печей.
Перед нанесением любого раствора кирпичную поверхность необходимо очистить от сажи, пыли и старого покрытия. Также рекомендуется увлажнение кирпича для улучшения сцепления с новым слоем. Только при соблюдении этих условий штукатурка будет служить долго и без повреждений.
Какие требования предъявляются к штукатурке для печи
Штукатурка для кирпичной печи должна выдерживать кратковременное нагревание до 600 °C без образования трещин и отслаивания. Стандартные составы на цементной или гипсовой основе не подходят: они теряют прочность при температуре выше 150 °C и быстро разрушаются.
Ключевое требование – термостойкость. Оптимальны растворы на основе огнеупорной глины с добавлением шамота или кварцевого песка. Такая смесь сохраняет адгезию к кирпичу даже при интенсивном прогреве и последующем остывании.
Состав должен обладать низким коэффициентом теплового расширения, чтобы исключить внутренние напряжения при нагреве. Также важно отсутствие в составе органических добавок, которые при нагревании могут выгорать, оставляя пустоты и снижая прочность слоя.
Паропроницаемость – ещё один важный параметр. Штукатурка должна «дышать», чтобы не задерживать влагу в кладке, предотвращая появление конденсата и отсыревание стенок печи.
Адгезия к поверхности – критична для долговечности покрытия. Поверхность кирпича должна быть хорошо подготовлена, а состав – обладать достаточной пластичностью, чтобы заполнять микропоры и неровности, обеспечивая прочное сцепление.
Как выбрать между глиняной, известковой и цементной штукатуркой
Глиняная штукатурка подходит для печей, используемых регулярно. Она пластична, выдерживает резкие температурные колебания, легко поддается ремонту. Смесь на основе глины не трескается при усадке и обеспечивает паропроницаемость кладки. Однако у нее слабая влагостойкость, поэтому в помещениях с повышенной влажностью она не подходит без дополнительной отделки.
Известковая штукатурка устойчива к образованию трещин и обладает антисептическими свойствами. Она менее чувствительна к влажности, чем глиняная, и может применяться в жилых помещениях с нормальной влажностью. Температурная устойчивость ниже, поэтому не рекомендована для поверхностей, нагревающихся выше 150 °C. Лучше всего подходит для облицовки тыльной и боковых сторон печи, которые не перегреваются.
Цементная штукатурка прочнее, устойчива к влаге и механическим воздействиям. Но она плохо переносит температурные деформации: при нагревании свыше 90–100 °C возникает риск отслаивания и трещин. Применение возможно только в зонах с умеренным нагревом и исключительно при добавлении жаростойких компонентов – шамотной крошки, жидкого стекла или специального пластификатора.
Выбор материала зависит от режима эксплуатации печи. Для основной зоны нагрева – топки и прилегающих участков – оптимальна глина. Для умеренно нагреваемых участков можно использовать известковую смесь. Цементную штукатурку стоит применять только как компромиссное решение в зонах с минимальным тепловым воздействием и при условии термостойкой модификации состава.
Подготовка поверхности кирпичной печи перед оштукатуриванием
Качественная подготовка основания определяет адгезию штукатурного слоя и его долговечность. Любые загрязнения, нестабильные участки и неровности снижают прочность сцепления состава с кирпичной кладкой.
- Удалить старую отделку: остатки предыдущей штукатурки, краски, побелки или клея. Это делается с помощью шпателя, металлической щётки или перфоратора с лопаткой.
- Очистить кладку от сажи, копоти и жирных пятен. Для этого используют горячую воду с пищевой содой или раствором уксуса. Важно удалить все жирные включения – они критично ослабляют сцепление.
- Проверить целостность швов. Если кладочные швы осыпаются или выкрашиваются, их необходимо расшить минимум на 10 мм и заново заполнить печным раствором.
- Выбить плохо держащиеся участки кладки. Нестабильные кирпичи подлежат замене или фиксации с помощью жаростойкой смеси.
- Обеспылить поверхность. Сухую печь тщательно обметают щёткой или продувают сжатым воздухом. Остатки пыли снижают адгезию.

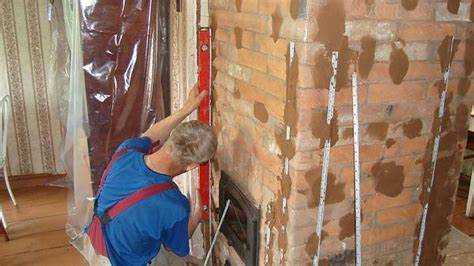

После очистки важно увлажнить кирпичную поверхность. Слегка влажный кирпич снижает скорость оттока влаги из штукатурной смеси, предотвращая растрескивание. Увлажнение выполняют за 2–3 часа до нанесения раствора, распыляя воду из пульверизатора.
На особо гладкие или плохо впитывающие поверхности рекомендуется нанести обрызг – жидкий слой из глины, песка и воды, который служит промежуточным сцепляющим слоем между кирпичом и основной штукатуркой. Обрызг наносится кистью или веником и оставляется до полного высыхания.
Если печь новая, её необходимо протопить 2–3 раза и дать остыть. Это позволяет выявить трещины, нестабильные участки и оценить усадку конструкции до начала отделочных работ.
Состав и приготовление глиняного раствора для печной штукатурки
Основу глиняного раствора составляет жирная глина, очищенный кварцевый песок и, при необходимости, дополнительные добавки для повышения прочности и трещиностойкости. Для штукатурки печей используют только глину, которая прошла предварительное отмучивание: её замачивают в воде на 2–3 суток, после чего тщательно процеживают через сито с ячейками 3–5 мм, удаляя примеси и крупные включения.
Соотношение компонентов подбирается экспериментально, в зависимости от жирности конкретной глины. Как правило, на 1 часть глины берут от 2 до 4 частей песка. Жирную глину разбавляют большим количеством песка, чтобы избежать растрескивания после высыхания. Тощую – использовать нельзя, она плохо связывает компоненты и быстро разрушается.
Для повышения прочности и пластичности раствора к смеси добавляют 1–2% поваренной соли от массы сухой смеси или около 100 г на ведро раствора. Альтернативно используется коровяк (разведённый в пропорции 1:1 с водой) – примерно 1 литр на ведро раствора. Эти добавки снижают риск образования трещин при нагреве и увеличивают срок службы штукатурки.
Приготовление раствора начинают с просеивания сухих компонентов. Затем глину заливают водой и перемешивают до состояния густой сметаны. Постепенно вводят песок и тщательно вымешивают до получения однородной массы. Раствор должен легко прилипать к мастерку, но не стекать с него. Если раствор отваливается от вертикальной поверхности – требуется увеличить вязкость, уменьшив долю воды или добавив немного глины.
Готовый раствор выдерживают в покое 12–24 часа, после чего повторно перемешивают. Это позволяет компонентам окончательно насытиться влагой и улучшает адгезию к кирпичной поверхности. Использовать раствор рекомендуется в течение 48 часов. При длительном хранении он теряет пластичность и требует повторного перемешивания с добавлением воды.
Пошаговое нанесение штукатурки на печь своими руками
Перед началом работы необходимо подготовить три инструмента: металлический шпатель шириной 200–300 мм, терку с металлическим или пластиковым основанием и узкий мастерок для заполнения трещин и углов. Раствор используется в пределах 30–40 минут после замешивания.
Шаг 1. Увлажнение поверхности. Кирпичная кладка обильно смачивается водой из пульверизатора или кисти-макловицы. Это необходимо, чтобы предотвратить быстрое высыхание штукатурки и образование трещин.
Шаг 2. Нанесение обрызга. Первый слой наносится жидким раствором (консистенция сметаны) с усилием, чтобы он проник в поры кирпича. Толщина обрызга не превышает 5 мм. Поверхность не выравнивается. Оставляется на сутки для первичного высыхания при температуре 15–25 °C.
Шаг 3. Нанесение грунта. Грунтовочный слой приготавливается гуще и наносится толщиной до 10 мм. Его разравнивают правилом или широким шпателем. При необходимости второй грунтовочный слой наносится после схватывания первого (через 4–6 часов). Перед этим поверхность слегка смачивается водой.
Шаг 4. Затирка и выравнивание. После частичного подсыхания (не ранее чем через 2–3 часа после последнего слоя) производится затирание кругообразными движениями теркой. Это позволяет устранить наплывы и дефекты. При сильных неровностях допускается легкое увлажнение поверхности.
Шаг 5. Сушка. Печь сушится естественным образом в течение 3–5 суток. Быстрое протапливание не допускается. Первое разовое протапливание выполняется минимальным количеством топлива для медленного нагрева.
Все работы следует выполнять при температуре воздуха выше +10 °C и влажности не более 70%. В холодное время года штукатурка проводится только после прогрева всей печи до температуры помещения.
Как избежать растрескивания штукатурки при высыхании
Растрескивание штукатурки на кирпичной печи происходит из-за неравномерного высыхания и внутренних напряжений в слое. Чтобы предотвратить дефекты, необходимо соблюдать технологию и использовать подходящие материалы.
- Подготовка поверхности: Поверхность должна быть чистой, без пыли и отслаивающихся частиц. Перед нанесением штукатурки поверхность рекомендуется увлажнить, чтобы избежать слишком быстрого впитывания влаги из раствора.
- Правильный состав раствора: Используйте раствор с оптимальным соотношением компонентов – для глиняного раствора это примерно 1 часть глины на 2-3 части песка. Слишком густой или слишком жидкий раствор повышает риск трещин.
- Нанесение тонкими слоями: Толщина каждого слоя не должна превышать 5-7 мм. Нанесение толстого слоя сразу приводит к неравномерному высыханию и растрескиванию.
- Межслойное увлажнение: После нанесения первого слоя дайте ему слегка подсохнуть (1-2 дня), затем увлажните поверхность перед нанесением следующего слоя. Это снижает внутренние напряжения между слоями.
- Температурный режим и влажность: Высыхание должно проходить при температуре 15–25 °C и влажности воздуха не ниже 50%. Избегайте прямого солнца и сквозняков – резкое испарение воды увеличивает риск трещин.
- Использование армирующих добавок: Добавление мелкофракционного волокна (например, конопляного или синтетического) в раствор улучшает прочность и снижает образование трещин при высыхании.
- Финишная обработка: После полного высыхания штукатурки рекомендуется защитить поверхность от быстрого пересыхания с помощью легкого увлажнения первые 5–7 дней.
Соблюдение этих рекомендаций обеспечит долговечность и целостность штукатурного слоя на кирпичной печи.
Нужно ли армировать штукатурку на печи и чем это сделать
Армирование штукатурки на кирпичной печи необходимо для предотвращения трещин и отслаивания, особенно при значительных перепадах температуры и усадке конструкции. Без армирующего слоя покрытие быстро теряет целостность из-за термонапряжений.
Для армирования рекомендуется использовать металлическую или стекловолоконную штукатурную сетку с ячейкой от 3×3 до 5×5 мм. Металлическая сетка из нержавеющей стали выдерживает высокие температуры и влагу, но подвержена коррозии, если печь эксплуатируется с повышенной влажностью.
Стекловолоконная сетка устойчива к коррозии и температурным воздействиям до 550 °C, что достаточно для большинства кирпичных печей в жилых домах. При нанесении штукатурного слоя сетку крепят к поверхности печи с помощью специальных термостойких крепежей или погружают в первый слой раствора.
Армирующий слой наносится после первичного выравнивания поверхности и просушки подготовительного слоя. Толщина штукатурки с сеткой обычно составляет 8–15 мм, что обеспечивает прочное сцепление и гибкость покрытия. Для глиняных растворов рекомендуется применять именно стекловолоконную сетку, так как она лучше сочетается по адгезии и не ржавеет.
При использовании цементных или известковых растворов возможна установка металлической сетки с защитным покрытием, выдерживающей температурные циклы печи. Важно избегать применения обычной сварной сетки из углеродистой стали без антикоррозийной обработки, так как она быстро разрушится под воздействием температуры и влаги.
Армирование существенно увеличивает срок службы штукатурного слоя и снижает риск появления трещин, особенно на углах и стыках печи, где концентрация напряжений максимальна.
Чем покрасить или отделать оштукатуренную печь после высыхания
Для отделки оштукатуренной печи после полного высыхания важно выбрать материалы, устойчивые к высоким температурам и перепадам влажности. Термостойкие краски на основе силикатов обеспечивают долговечное покрытие, выдерживающее нагрев до 600 °C. Они предотвращают образование трещин и отслоений.
Минеральные краски на основе жидкого стекла также подходят для печей. Они создают паропроницаемое покрытие, которое сохраняет штукатурку от разрушения при эксплуатации.
Для натурального и декоративного эффекта можно использовать огнеупорные декоративные растворы с добавлением белой глины и мелкого кварцевого песка. Их наносят тонким слоем и затем можно покрыть специальным защитным составом для повышения износостойкости.
Покраска масляными или акриловыми красками не рекомендуется, так как при нагреве они выделяют вредные вещества и быстро теряют свойства.
Для дополнительной защиты и улучшения внешнего вида применяется жаропрочный лак на силиконовой основе. Он создает прозрачную пленку, устойчивую к нагреву до 250 °C, сохраняя текстуру штукатурки.
Перед нанесением любого покрытия поверхность должна быть тщательно очищена от пыли и высушена. Рекомендуется тестировать выбранный материал на небольшом участке, чтобы исключить возможные реакции с раствором.
Вопрос-ответ:
Какие материалы подходят для оштукатуривания кирпичной печи, чтобы штукатурка не трескалась при нагреве?
Для оштукатуривания кирпичной печи чаще всего используют смеси на основе глины с добавлением песка и волокон для прочности. Глиняный раствор хорошо выдерживает тепловое расширение кирпича и не отслаивается. Важно, чтобы штукатурка была паропроницаемой — это предотвращает накопление влаги и образование трещин. Иногда добавляют измельчённый асбест или специальные армирующие волокна для повышения устойчивости. Избегают цементных составов, так как они недостаточно пластичны и склонны к растрескиванию под воздействием температур.
Как подготовить поверхность кирпичной печи перед нанесением штукатурки?
Сначала необходимо очистить поверхность от пыли, грязи и рыхлых частиц. Старые следы краски или плохо держащейся штукатурки следует полностью удалить. Рекомендуется слегка увлажнить кирпич, чтобы раствор лучше схватывался. Если на поверхности есть крупные трещины или выбоины, их нужно заполнить предварительным слоем раствора. Для улучшения сцепления иногда используют грунтовку на глиняной или известковой основе. Все работы выполняют после полного высыхания кирпича и печи, чтобы избежать образования пузырей и отслаивания.
Можно ли использовать готовые строительные смеси для оштукатуривания печи или лучше готовить раствор самостоятельно?
Готовые смеси бывают универсальными и специализированными, но не все подходят для печных конструкций. Многие заводские растворы содержат цемент и пластификаторы, которые плохо переносят высокие температуры и тепловые расширения кирпича. Поэтому чаще рекомендуют самостоятельно готовить раствор на основе глины с добавлением просеянного песка и, при необходимости, волокон для армирования. Такой состав лучше адаптирован к условиям работы печи и прослужит дольше без трещин и отслоений. Если решите использовать готовую смесь, внимательно изучите состав и рекомендации производителя.
Какой порядок нанесения штукатурки на кирпичную печь для получения ровной и прочной поверхности?
Процесс обычно состоит из нескольких этапов. Сначала наносят черновой слой — он должен заполнить все неровности и обеспечить хорошее сцепление с кирпичом. После частичного высыхания этого слоя накладывают основной слой, выравнивая поверхность. Толщина каждого слоя не должна превышать 10–15 мм, чтобы избежать трещин. Важно наносить штукатурку ровно, используя правила и маяки, контролируя ровность. После высыхания можно провести финишное выравнивание и шлифовку. Весь процесс требует аккуратности и выдержки времени для полного высыхания между слоями, чтобы избежать дефектов.
Загрузка...
