Линии электропередач (ЛЭП) представляют собой ключевой элемент энергетической инфраструктуры, обеспечивающий транспортировку электроэнергии от генерирующих мощностей к потребителям. Их классификация основана на напряжении, конструкции и способе прокладки, что напрямую влияет на эффективность, безопасность и стоимость эксплуатации.
Высоковольтные линии работают с напряжением свыше 110 кВ и предназначены для передачи энергии на большие расстояния с минимальными потерями. В этом сегменте применяются воздушные линии с изолированными или не изолированными проводниками, а также кабельные линии в особо сложных условиях городской застройки или подземных коммуникаций.
Средневольтные линии с напряжением от 1 кВ до 110 кВ используются для распределения электроэнергии внутри регионов и населённых пунктов. Их выбор зависит от плотности потребления, географических особенностей и требований к надежности. Конструкции варьируются от воздушных линий с опорами до кабельных трасс с повышенной изоляцией.
Выбор типа линии электропередачи требует анализа технических параметров сети, экономической целесообразности и воздействия на окружающую среду. Современные решения учитывают как эксплуатационные характеристики, так и перспективы развития энергетической системы, что позволяет обеспечивать устойчивую и безопасную передачу электроэнергии.
Конструктивные особенности воздушных линий электропередач

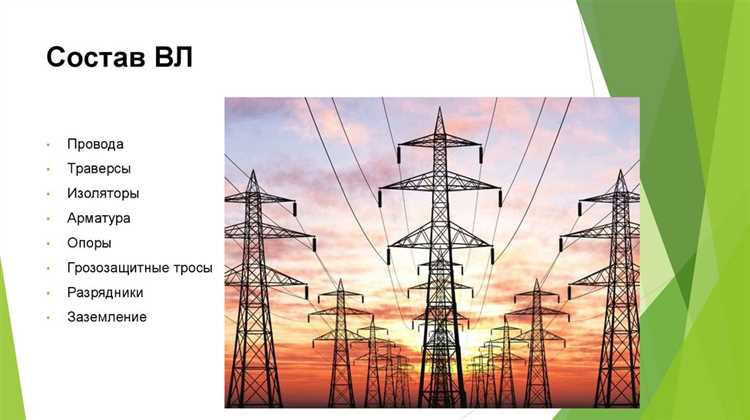

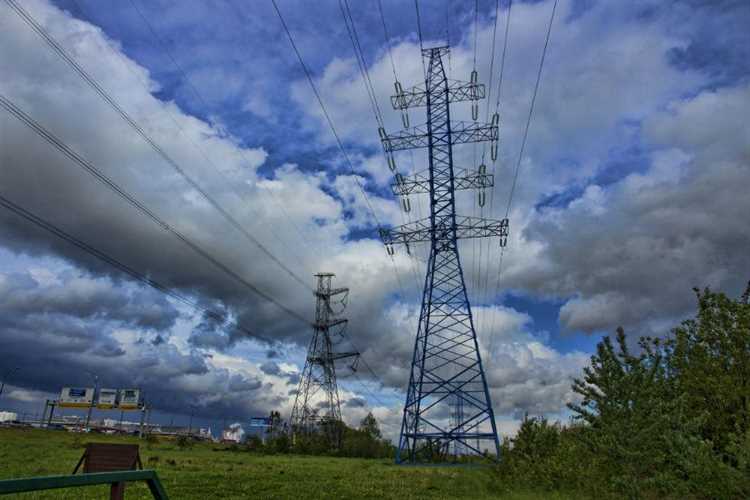

Воздушные линии электропередач (ВЛ) состоят из опор, проводников и изоляторов, обеспечивающих надежную передачу электроэнергии на большие расстояния. Основные конструктивные элементы выбираются с учетом напряжения линии, климатических условий и типа местности.

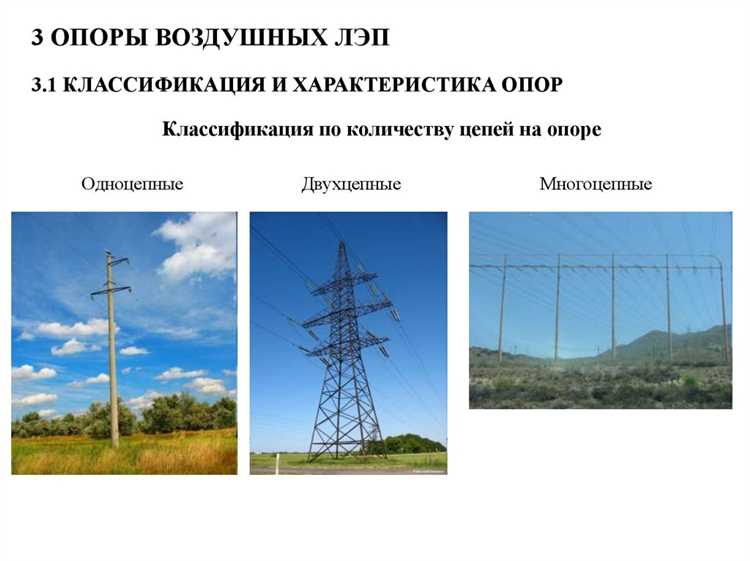

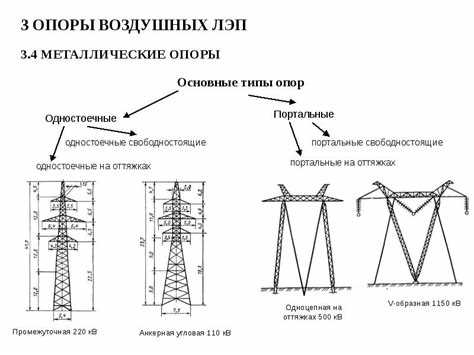

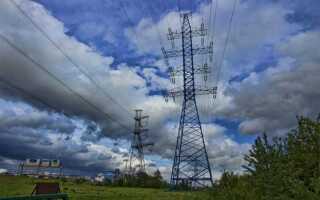

Опоры ВЛ изготавливаются из металла, железобетона или дерева. Металлические конструкции применяются для высоковольтных линий напряжением от 110 кВ и выше, обеспечивая высокую прочность и устойчивость к ветровым нагрузкам. Железобетонные опоры применяются для линий среднего напряжения (до 110 кВ) благодаря высокой долговечности и невосприимчивости к коррозии. Деревянные опоры используются преимущественно для низковольтных линий, где нагрузка и требования к механической прочности ниже.
Проводники для ВЛ изготавливаются из алюминиевых или сталеалюминиевых сплавов. Алюминиевые провода обеспечивают хорошую проводимость и низкую массу, а сталеалюминиевые – увеличенную механическую прочность при сохранении допустимой электрической характеристики. В линиях с напряжением выше 220 кВ применяются многожильные провода с тросом для повышения прочности и устойчивости к растяжению.
Изоляторы изготавливают из стекла, фарфора или полимерных материалов. Для высоковольтных ВЛ рекомендуется использовать полимерные изоляторы с повышенной стойкостью к загрязнению и механическим воздействиям, что снижает вероятность пробоев и аварий.

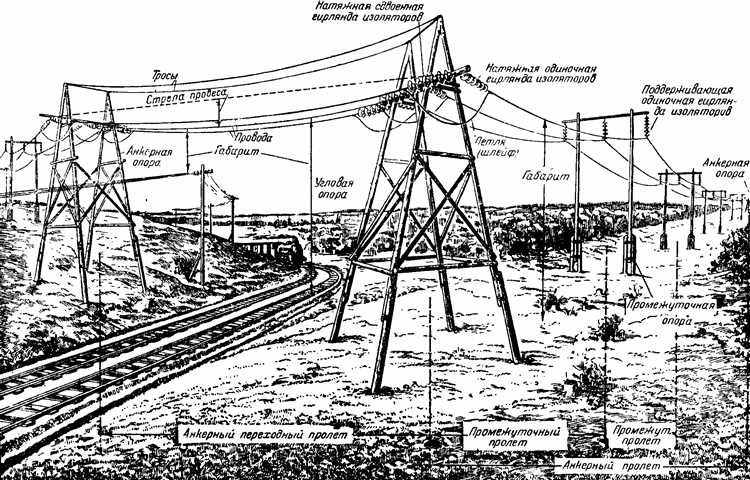

Пролет между опорами зависит от класса напряжения и может варьироваться от 50 до 500 метров. Для линий высокого напряжения длина пролета выбирается с учетом провиса проводов и минимального расстояния до земли, чтобы исключить электрические пробои и обеспечить безопасность обслуживания.
Конструкция крепления проводников предусматривает использование грозозащитных тросов, размещаемых выше фазных проводов, что снижает риск повреждений от молний и улучшает электробезопасность.
Для снижения потерь на индуктивность и емкость линии в некоторых ВЛ применяют специальные конструкции фазных проводов – например, раскладывание фаз в пространстве или использование фасонных проводников.
Рекомендации по эксплуатации воздушных линий включают регулярный осмотр опор и проводников, очистку изоляторов от загрязнений и контроль натяжения проводов с целью предотвращения провисания и повреждений в сложных погодных условиях.
Применение кабельных линий в городских условиях
Кабельные линии электропередач в городах применяются преимущественно из-за ограниченного пространства и необходимости обеспечения надежного электроснабжения при плотной застройке. Основные типы кабелей – с изоляцией из сшитого полиэтилена (СИП), бумажной пропитанной изоляцией и новейшие с эластомерной изоляцией.
Преимущества кабельных линий в городских условиях:
- Минимизация визуального воздействия и отсутствие необходимости в установке высоких опор;
- Повышенная надежность из-за защиты от внешних механических воздействий и погодных факторов;
- Снижение риска аварий при контакте с деревьями и транспортом;
- Возможность прокладки под землей в существующих коммуникационных коридорах.
Для успешного применения кабельных линий важно учитывать следующие рекомендации:
- Прокладка кабеля должна выполняться в специально подготовленных траншеях глубиной не менее 0,7 м, с обязательной защитой от механических повреждений, например, с помощью бетонных плит или металлических лотков.
- Необходимо обеспечивать достаточное расстояние от других подземных коммуникаций, чтобы исключить электромагнитные помехи и механические повреждения.
- Использование кабелей с высоким классом пожарной безопасности (например, с оболочкой из негорючих материалов) для снижения риска возгорания в плотной городской застройке.
- Обеспечение систем вентиляции и охлаждения в местах прокладки с высокой плотностью кабелей для предотвращения перегрева и увеличения срока службы.
- Рекомендуется применять кабели с увеличенным сроком эксплуатации и повышенной устойчивостью к коррозии и влаге, особенно в районах с высоким уровнем грунтовых вод.
Использование кабельных линий в городских условиях способствует повышению надежности электроснабжения и безопасности, снижает затраты на техническое обслуживание воздушных линий и позволяет интегрировать энергосистему в плотную городскую инфраструктуру без нарушения архитектурного облика.
Высоковольтные линии и их роль в магистральных передачах
Высоковольтные линии электропередачи (ВЛ) предназначены для передачи электроэнергии на большие расстояния с минимальными потерями. Напряжение таких линий начинается от 110 кВ и может достигать 750 кВ и выше. Использование высоких напряжений позволяет существенно снизить ток и, соответственно, тепловые потери в проводах, что повышает эффективность магистральных сетей.
В магистральных линиях высоковольтные ВЛ служат связующим звеном между крупными генераторами и распределительными подстанциями. Они обеспечивают передачу больших объемов энергии, что критично для стабильного функционирования энергосистемы на региональном и межрегиональном уровнях. Конструктивно линии высокого напряжения оснащаются мощными изоляторами и анкерными опорами, выдерживающими значительные механические нагрузки и климатические воздействия.
При проектировании магистральных ВЛ учитывается оптимальное расстояние между опорами, чтобы обеспечить надежность и минимизировать затраты на строительство. Высоковольтные линии также требуют регулярного технического обслуживания, включая очистку изоляторов и контроль состояния проводов для предотвращения аварий и снижения риска перебоев.
Рекомендуется использование современных материалов, таких как алюминиевые проводники с сердечником из стального троса (АС), которые обеспечивают оптимальное соотношение прочности и проводимости. Внедрение систем мониторинга состояния линий на основе датчиков позволяет оперативно выявлять дефекты и планировать ремонт без отключения потребителей.
Таким образом, высоковольтные линии являются основой магистральных передач электроэнергии, обеспечивая экономичность и надежность энергоснабжения на больших расстояниях. Их технические характеристики и правильное обслуживание напрямую влияют на качество и стабильность электросети.
Средневольтные линии для распределения электроэнергии
Средневольтные линии электропередачи работают в диапазоне напряжений от 1 кВ до 35 кВ, что делает их ключевыми элементами в системах распределения электроэнергии на районном и локальном уровне. Они обеспечивают передачу энергии от подстанций к потребителям, включая промышленные предприятия, жилые комплексы и коммерческие объекты.
Для средневольтных линий характерна высокая степень надежности при соблюдении требований к изоляции и защите от коротких замыканий. В качестве проводников используются алюминиевые или алюминиево-стальные жилы, обеспечивающие оптимальное соотношение прочности и электрической проводимости. Применение силовых кабелей среднего напряжения особенно актуально в условиях плотной городской застройки и повышенных требований к электробезопасности.
Средневольтные воздушные линии часто монтируются на опорах высотой от 8 до 18 метров с применением изоляторов, выдерживающих номинальное напряжение. Допускается прокладка кабельных линий в грунте или в специальных каналах, что снижает воздействие погодных факторов и уменьшает вероятность аварийных ситуаций.
Оптимизация схем распределения предусматривает применение секционирования и резервирования для повышения устойчивости электросети. Рекомендуется использовать автоматические устройства защиты и управления, позволяющие быстро реагировать на повреждения и минимизировать время отключения потребителей.
Внедрение цифровых систем мониторинга состояния средневольтных линий способствует снижению эксплуатационных затрат и повышению безопасности эксплуатации. Регулярное техническое обслуживание включает проверку состояния изоляторов, креплений и проводников, а также контроль за коррозионной устойчивостью элементов конструкции.
Низковольтные линии и их использование в бытовых сетях
Низковольтные линии электропередачи работают в диапазоне напряжения до 1 кВ, что делает их основным элементом для распределения электроэнергии в жилых домах, квартирах и малых предприятиях. Обычно напряжение в таких сетях составляет 220 В или 380 В в трехфазных системах.
Основные типы низковольтных линий в бытовых сетях:
- Воздушные линии с изолированными или неизолированными проводами – применяются в загородных домах и частных подворьях.
- Кабельные линии с изоляцией – стандартный вариант для многоквартирных домов и городской застройки, обеспечивают безопасность и устойчивость к внешним воздействиям.
Для бытового использования важны следующие технические параметры:
- Сечение проводников, определяющее максимально допустимый ток нагрузки (обычно от 1,5 мм² до 16 мм² для разных потребителей).
- Материал проводов – медь предпочтительнее из-за лучшей проводимости и долговечности, алюминий используется в удешевленных вариантах.
- Тип изоляции – ПВХ, Полиэтилен, или сшитый полиэтилен для защиты от влаги и механических повреждений.
Рекомендации по эксплуатации:
- Монтаж должен выполняться квалифицированными электриками с учетом норм ПУЭ (Правил устройства электроустановок).
- Распределительные щиты и автоматические выключатели должны соответствовать нагрузке и характеристикам линии.
- Для обеспечения безопасности в бытовых сетях обязательно использование устройств защитного отключения (УЗО).
- Регулярный осмотр и техническое обслуживание помогают выявлять износ изоляции и предотвращать аварийные ситуации.
Низковольтные линии позволяют гибко и эффективно распределять электроэнергию по потребителям с минимальными потерями при условии правильного выбора сечения и соблюдения правил монтажа.
Особенности изоляции и защиты проводов в разных типах линий
В низковольтных линиях электропередачи изоляция проводов чаще всего выполнена из ПВХ или сшитого полиэтилена с толщиной слоя от 0,6 до 1,2 мм. Это обеспечивает защиту от механических повреждений и атмосферных воздействий при эксплуатации в бытовых и коммерческих условиях. Для кабельных линий применяется многослойная изоляция с внутренним экраном для снижения электромагнитных помех.
Средневольтные линии обычно используют провода с изоляцией из сшитого полиэтилена или этиленпропиленовой резины (EPR) толщиной до 2,5 мм. Эти материалы обеспечивают устойчивость к повышенным температурам до 90 °C и выдерживают повышенное электрическое напряжение в диапазоне 1-35 кВ. Для дополнительной защиты на линии устанавливаются антикоррозионные покрытия и защитные оболочки, предотвращающие влагопроникновение.
Высоковольтные воздушные линии используют неизолированные провода, поскольку изоляция при напряжениях свыше 110 кВ экономически нецелесообразна. В таких системах защита достигается большим расстоянием между фазами и опорами, а также применением грозозащитных тросов и систем молниезащиты. Для кабельных линий высокого напряжения применяются изоляционные материалы с высокой диэлектрической прочностью, такие как сшитый полиэтилен с заполнением или бумажно-масляная изоляция с бумажным пропиточным слоем толщиной до 10 мм и более.
В городских условиях, где требуется высокая степень защиты и безопасность, используют бронированные кабели с металлическими лентами или проволокой, обеспечивающими механическую прочность и защиту от грызунов. Кроме того, для подземных линий обязательна гидроизоляция и устойчивость к химическим воздействиям грунта.
Рекомендуется при проектировании учитывать тип линии, рабочее напряжение и условия эксплуатации для выбора соответствующих материалов изоляции и способов защиты, что позволяет минимизировать потери и увеличить срок службы оборудования.
Выбор типа линии электропередачи в зависимости от расстояния и нагрузки
При проектировании линии электропередачи основными параметрами для выбора типа линии выступают расстояние передачи и величина нагрузки. Для коротких расстояний до 1 км и нагрузок менее 100 кВт применяются низковольтные кабельные или воздушные линии с напряжением до 1 кВ. Они обеспечивают достаточную надежность и минимальные затраты на прокладку.
Для средних расстояний от 1 до 30 км и нагрузок до 10 МВт оптимальны средневольтные линии напряжением 6-35 кВ. Такие линии чаще всего выполняются воздушными с изолированными проводами или кабельными с маслонаполненной или сшитой полиэтиленовой изоляцией, что повышает устойчивость к внешним воздействиям и снижает потери.
При передаче энергии на расстояния свыше 30 км и нагрузках более 10 МВт рационально использовать высоковольтные линии 110-220 кВ, которые обеспечивают снижение токовых потерь и уменьшение сечения проводников. Высоковольтные линии реализуются преимущественно как воздушные с применением алюминиевых или сталеалюминиевых проводов, оснащенных подвесными изоляторами.
Для магистральных линий и межрегиональных соединений с расстояниями от 100 км и нагрузками свыше 100 МВт применяются сверхвысоковольтные линии 330-750 кВ и выше. Использование таких линий позволяет обеспечить высокую пропускную способность и минимизировать энергорасходы на передачу.
В городских условиях при ограниченном пространстве и необходимости снижения визуального воздействия рекомендуется применять кабельные линии, даже при значительных нагрузках и расстояниях до 10 км. Кабели с сшитой полиэтиленовой или бумажно-масляной изоляцией обеспечивают необходимую надежность и безопасность.
Важным критерием выбора является экономическая целесообразность: при малых нагрузках высоковольтные линии неэффективны из-за высоких затрат на опоры и изоляцию, а для больших нагрузок низковольтные линии не обеспечат требуемой мощности без чрезмерного увеличения сечения проводников и количества линий.
Подводя итог, выбор типа линии электропередачи зависит от конкретных технических параметров объекта: для расстояний до 30 км и нагрузок до 10 МВт – средневольтные линии, для расстояний свыше 30 км и нагрузок более 10 МВт – высоковольтные и сверхвысоковольтные линии, а для городских условий и ограниченного пространства – кабельные линии с соответствующей изоляцией.
Технические требования к монтажу и обслуживанию различных линий
Монтаж воздушных линий (ВЛ) должен учитывать соблюдение нормативных расстояний от земли и сооружений: для линий напряжением до 1 кВ минимальная высота подвеса – 6 м, для средневольтных и высоковольтных – от 7 до 12 м в зависимости от напряжения и типа местности. Опоры устанавливаются с точностью ±3 см по проекту, при этом обязателен контроль вертикальности и устойчивости.
Крепление проводов на изоляторах требует применения оборудования с коэффициентом запаса прочности не менее 1,8 к расчетной нагрузке. При монтаже необходимо использовать специализированные натяжные устройства для обеспечения заданного усилия натяжения проводов, которое должно соответствовать нормативам (например, для алюминиевых проводников – 70-90% от предельного по растяжению). Недопустимы повреждения изоляции и проводников механическим воздействием.
Кабельные линии монтируются с обязательным соблюдением укладочных условий: минимальный радиус изгиба кабеля – не менее 15 диаметров, при прокладке в грунте необходимы песчаная подушка толщиной 10–15 см и защитные короба при прохождении под дорогами. Для кабелей напряжением свыше 10 кВ монтаж проводят с использованием защитных лент и кабельных муфт с гарантированным классом напряжения и устойчивостью к влаге.
Обслуживание воздушных линий предусматривает регулярные визуальные осмотры с периодичностью не реже одного раза в 6 месяцев и после экстремальных погодных условий. Особое внимание уделяется состоянию изоляторов, отсутствию коррозии на крепежных элементах и провисанию проводов сверх допустимых норм. Очистка веток деревьев и удаление посторонних предметов должны проводиться с использованием средств индивидуальной защиты и специализированного инструмента.
Обслуживание кабельных линий включает тестирование сопротивления изоляции не реже раза в год, выявление повреждений с помощью методов локализации дефектов (например, методом импульсного рефлектометра). При обнаружении участков с нарушенной изоляцией необходима немедленная замена поврежденных сегментов с применением заводских муфт и герметиков, обеспечивающих восстановление герметичности и электрической прочности.
Для линий высокого напряжения обязательна установка защитных устройств от перенапряжений и системы молниезащиты, а при ремонте требуется предварительное отключение участка и проверка отсутствия напряжения с помощью специализированных приборов. Все работы должны выполняться квалифицированным персоналом, имеющим допуск к соответствующему классу напряжения.
Вопрос-ответ:
Какие основные типы линий электропередач используются для распределения электроэнергии на разные расстояния?
Существует три главных вида линий электропередач, различающихся по напряжению и назначению: низковольтные, средневольтные и высоковольтные. Низковольтные применяются для бытового потребления, например, в жилых домах и небольших предприятиях. Средневольтные линии служат для распределения электроэнергии внутри городов и промышленных зон. Высоковольтные линии предназначены для передачи электроэнергии на большие расстояния, связывая электростанции с распределительными подстанциями. Каждый тип обладает своими конструктивными особенностями и техническими требованиями.

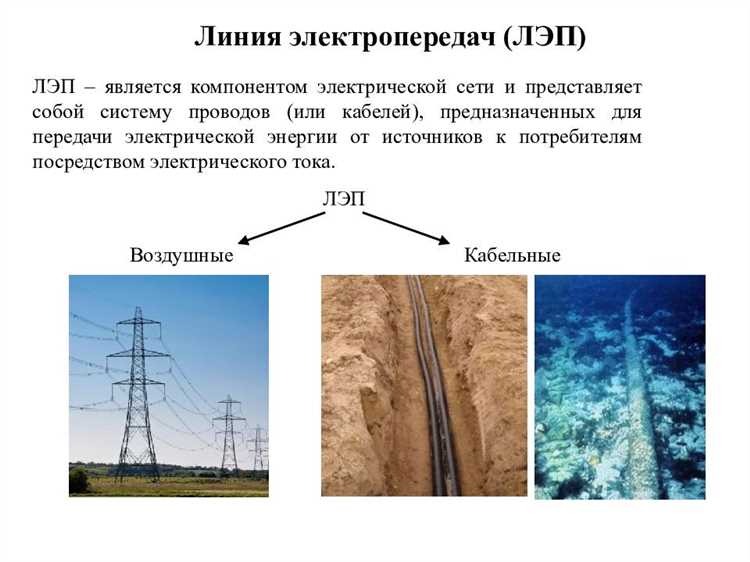

В чем основные отличия воздушных и кабельных линий электропередачи?
Воздушные линии используют провода, подвешенные на опорах, что облегчает их монтаж и обслуживание, а также снижает стоимость. Они устойчивы к перегрузкам и хорошо подходят для больших расстояний и сложного рельефа. Кабельные линии прокладываются под землей или под водой, обеспечивая более высокую безопасность и меньшую восприимчивость к атмосферным воздействиям. Их применяют преимущественно в городских условиях, где важна эстетика и защита от внешних факторов. Однако кабели требуют сложного монтажа и ремонта, а также обладают ограничениями по длине передачи из-за тепловых нагрузок.
Какие факторы влияют на выбор типа линии электропередачи для конкретного проекта?
При выборе линии учитываются длина трассы, необходимая мощность, особенности ландшафта и климатические условия. Для больших расстояний и высоких нагрузок предпочтительны воздушные высоковольтные линии. Если территория городская с плотной застройкой, выгоднее использовать кабельные линии для снижения визуального воздействия и повышения надежности. Экономическая сторона тоже важна: стоимость монтажа, эксплуатации и ремонта может существенно отличаться. Кроме того, учитываются требования по безопасности и нормативные ограничения.
Какие технические требования предъявляются к монтажу высоковольтных линий электропередачи?
Монтаж высоковольтных линий требует строгого соблюдения норм по изоляции, заземлению и расстояниям до объектов и земли. Используются специальные опоры с повышенной механической прочностью, рассчитанные на большие нагрузки и ветровые воздействия. Обязательно применение защитных устройств для предотвращения повреждений при перенапряжениях и коротких замыканиях. Контроль натяжения проводов и правильное размещение изоляторов обеспечивают надежность и безопасность эксплуатации. Также важна организация регулярного технического обслуживания для своевременного выявления дефектов.
Почему средневольтные линии считаются оптимальными для распределения электроэнергии в населенных пунктах?
Средневольтные линии обеспечивают баланс между безопасностью, технической сложностью и стоимостью. Они подходят для передачи электроэнергии от распределительных подстанций к потребителям внутри городов и поселков. Напряжение в таких линиях достаточно высокое для уменьшения потерь на небольших расстояниях, но при этом не требует громоздких изоляционных систем, как в высоковольтных линиях. Конструкции средневольтных линий проще в обслуживании и ремонте, что снижает эксплуатационные расходы и повышает надежность подачи электроэнергии.
