Плиты перекрытия – ключевой элемент конструкции, обеспечивающий жесткость и надежность дома. При выборе важно учитывать нагрузку, тип дома и условия эксплуатации. Стандартная нагрузка на плиту для жилого дома составляет около 150-250 кг/м², но в зависимости от этажности и назначения помещений этот показатель может меняться.

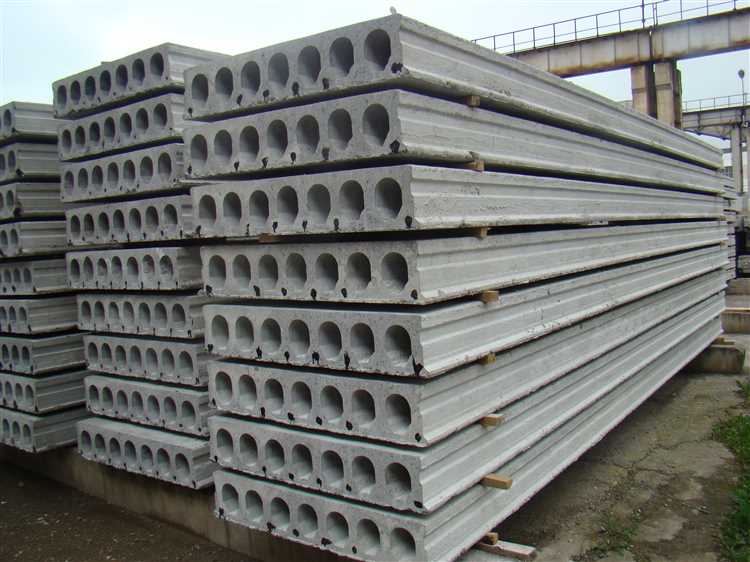

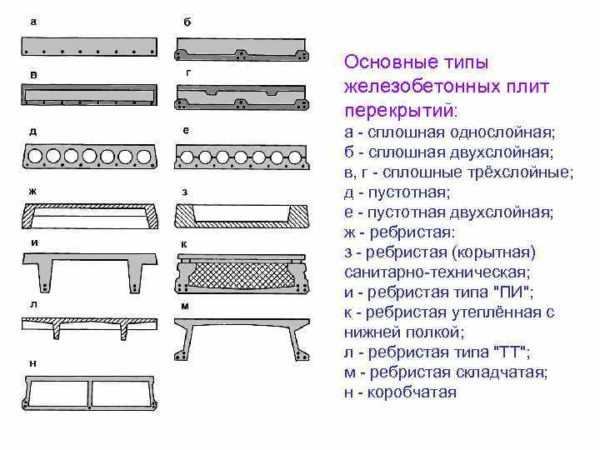

Основные типы плит – железобетонные, пустотные и монолитные. Железобетонные плиты подходят для быстрого монтажа и обеспечивают высокую прочность, но имеют значительный вес. Пустотные – легче, с хорошими теплоизоляционными характеристиками, но требуют точного расчета нагрузок. Монолитные перекрытия дают максимальную свободу проектирования, но требуют больше времени и ресурсов на устройство.
Обращайте внимание на длину пролета: для стандартных плит перекрытия она редко превышает 6 метров. При больших пролетах необходимы усиленные конструкции или комбинированные решения. Также учитывайте влажность и условия эксплуатации – для влажных помещений нужны влагостойкие материалы с защитой от коррозии арматуры.
Как правильно определить нагрузку на плиты перекрытия
Нагрузка на плиты перекрытия складывается из нескольких компонентов: собственного веса плиты, постоянных нагрузок (перегородки, отделка, инженерные системы) и временных нагрузок (мебель, люди, техника).
Для расчёта собственного веса используют плотность материала и объём плиты. Например, бетонная плита толщиной 220 мм при плотности бетона 2500 кг/м³ создаёт нагрузку около 5,5 кН/м².
Постоянные нагрузки включают вес межкомнатных перегородок – для гипсовых перегородок обычно принимают 1,0-1,5 кН/м², отделочные материалы и инженерные коммуникации – 0,3-0,5 кН/м².
Временные нагрузки зависят от назначения помещения:
- Жилые комнаты – 1,5-2,0 кН/м²;
- Кухни и санузлы – до 2,5 кН/м²;
- Гаражи и кладовые – до 4,0 кН/м².
Суммируя нагрузки, важно учитывать нормативные коэффициенты запаса прочности – обычно 1,3-1,5.
Для точного определения нагрузки рекомендуют использовать СНиП 2.03.01-84 и СП 52.13330.2016, где приведены конкретные значения и методики расчёта по типу помещения и материалам.
Перед выбором плиты перекрытия стоит составить сводный расчёт нагрузок на квадратный метр и проконсультироваться с инженером-строителем для корректного выбора толщины и марки плиты.
Выбор материала плит перекрытия в зависимости от климатических условий
В регионах с холодным климатом, где средняя зимняя температура опускается ниже -20 °C, предпочтение следует отдавать железобетонным плитам с повышенной морозостойкостью не ниже марки F200. Такие плиты выдерживают многократные циклы замораживания и оттаивания без разрушения структуры.
В зонах с высокой влажностью и частыми осадками стоит выбирать материалы с низким водопоглощением (не выше 6%). Железобетон с плотностью не менее 2200 кг/м³ обеспечит устойчивость к коррозии арматуры и сохранит эксплуатационные характеристики на срок от 50 лет.
Для регионов с резкими температурными перепадами важно использование плит с хорошей теплоизоляцией. Железобетонные плиты с добавлением пенополистирола или керамзитобетона уменьшают теплопотери и снижают риск образования конденсата и трещин.
В условиях умеренного климата возможно применение пустотных железобетонных плит класса прочности не ниже В25. Они обеспечивают достаточную нагрузочную способность при оптимальном весе конструкции.
В южных регионах с высокой температурой воздуха и низкой влажностью можно использовать облегчённые плиты с ячеистым бетоном. Такой материал сохраняет прочность при высокой температуре и снижает общую нагрузку на фундамент.
Выбор материала плит перекрытия должен учитывать локальные климатические особенности и соответствовать нормативам СНиП по морозостойкости, водонепроницаемости и теплопроводности. Конкретные показатели следует уточнять у производителей и в проектной документации.
| Климатический фактор | Рекомендуемый материал плит | Ключевые характеристики |
|---|---|---|
| Холодный климат (ниже -20 °C) | Железобетон с морозостойкостью F200 и выше | Высокая прочность, стойкость к циклам замораживания |
| Высокая влажность | Плотный железобетон (плотность ≥ 2200 кг/м³) | Низкое водопоглощение, защита арматуры от коррозии |
| Резкие перепады температуры | Железобетон с теплоизоляционными добавками | Снижение теплопотерь, предотвращение трещин |
| Умеренный климат | Пустотные железобетонные плиты В25 | Оптимальное соотношение прочности и веса |
| Южные регионы с жарким климатом | Облегчённые плиты из ячеистого бетона | Устойчивость к высоким температурам, низкая нагрузка |
Размеры и толщина плит: как подобрать для разных этажей дома
Выбор размеров и толщины плит перекрытия напрямую зависит от нагрузки и назначения каждого этажа дома. При правильном подборе обеспечивается надежность конструкции и оптимизация затрат.
- Для первого этажа обычно используют плиты толщиной от 220 до 260 мм. Это связано с большими статическими и динамическими нагрузками, включая вес несущих стен и оборудования.
- Для верхних этажей допускается уменьшение толщины до 180–220 мм, так как нагрузка на перекрытие снижается.
- Длина плит варьируется от 1,2 до 6 метров. Оптимальная длина определяется шириной пролета между несущими стенами или колоннами, при этом минимальный запас прочности обеспечивают плиты с длиной на 20-30% больше пролета.
- Ширина стандартных плит – 1,2 метра. Для конструкций с узкими пролетами возможны плиты меньшей ширины, но это влияет на стоимость монтажа и количество стыков.
При выборе толщины плит необходимо учитывать вид нагрузки:
- Постоянные нагрузки: вес плиты, отделочных материалов, инженерных систем.
- Временные нагрузки: мебель, люди, эксплуатационные нагрузки.
- Резерв прочности на случай повышенных нагрузок или возможных изменений в проекте.
Для дома с высотой потолков 2,7–3 метра и пролётами до 4 метров чаще всего используют плиты толщиной 220 мм. Если пролёты превышают 5 метров, рекомендуется увеличить толщину до 260–300 мм или использовать усиленные железобетонные конструкции.
При проектировании мансардных этажей и технических помещений допустимо применять облегчённые плиты толщиной 180 мм, но с дополнительным расчетом на прочность.
Важна совместимость выбранных плит с фундаментом и несущими стенами, чтобы избежать перераспределения нагрузок и деформаций.

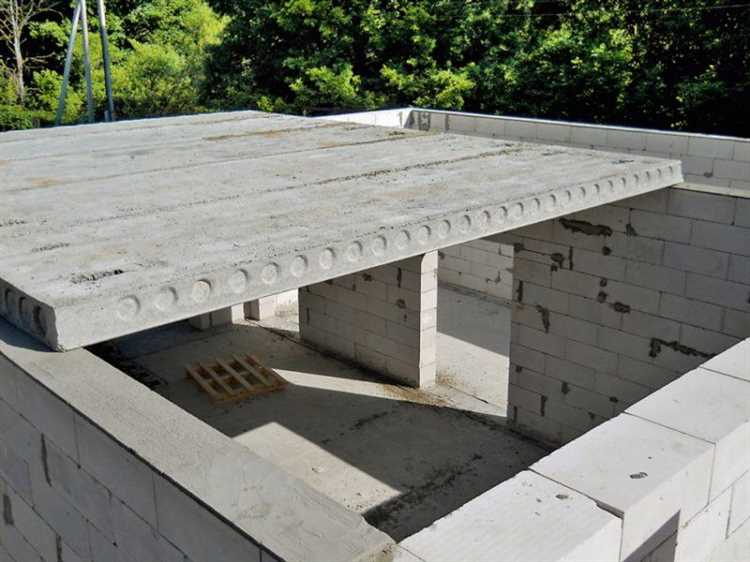

Особенности монтажа различных типов плит перекрытия
Монтаж железобетонных плит начинается с проверки ровности опорных балок и подготовки опорных поверхностей. Плиты укладывают с зазором не более 2 мм для равномерного распределения нагрузки. Для обеспечения жесткости швы заполняют цементным раствором с добавлением пластификаторов, что предотвращает появление трещин.
Монтаж пустотных плит требует строгого соблюдения правил укладки: плиты должны опираться минимум на 120 мм по длине ребер. Используют специальные подкладки для выравнивания и компенсации мелких неровностей. После укладки пустотные каналы заполняют пенополистиролом или монтажной пеной для тепло- и звукоизоляции.
Керамические плиты укладывают на армированный бетонный пояс, предварительно проверяя точность размеров и геометрию плоскостей. Для стыков применяют армирующую сетку и раствор с повышенной адгезией. Монтаж требует аккуратности из-за хрупкости материала и ограниченной несущей способности без дополнительного усиления.
Монолитные плиты требуют установки опалубки и армирования согласно проекту. После заливки бетона контролируют вибрацию для удаления воздуха и равномерного распределения смеси. Время выдержки бетона перед нагрузкой зависит от марки и условий твердения, обычно не менее 28 суток для достижения проектной прочности.
При монтаже деревянных клееных плит важна точная подгонка элементов и защита от влаги. Все соединения обрабатывают антисептиками, а фиксируют с помощью металлических крепежных элементов, выдерживающих расчетные нагрузки. Контроль за уровнем монтажа проводится с помощью лазерного уровня и нивелира.
Как проверить качество и прочность готовых плит перекрытия
Первый этап контроля – визуальный осмотр поверхности. На плите не должно быть трещин шире 0,2 мм, сколов и расслоений бетона. Обратите внимание на равномерность текстуры и отсутствие пустот. Наличие пузырей или рыхлых участков снижает несущую способность.
Следующий шаг – проверка марки бетона. Обычно для плит перекрытия применяется бетон не ниже марки В25 (М350). При покупке требуйте сертификат качества с лабораторными результатами по прочности на сжатие и морозостойкости.
Третий важный показатель – класс арматуры. Арматурные стержни должны быть не ниже класса А500С с соответствующими сертификатами. Осмотрите выступающую арматуру на отсутствие коррозии и целостность защитного слоя бетона не менее 15 мм.
Проверка геометрии плиты осуществляется измерением длины, ширины и толщины с помощью рулетки или лазерного дальномера. Отклонения по толщине не должны превышать ±5 мм, а по длине и ширине – ±10 мм. Неправильные размеры могут привести к нарушению монтажа и перераспределению нагрузок.
Для оценки прочности на практике применяют метод простукивания молотком. Звук должен быть звонким, без глухих участков – это указывает на отсутствие пустот внутри плиты.
Если есть возможность, заказчик может запросить результаты нагрузочных испытаний, проведенных в производственных условиях. Такие испытания включают проверку плиты под статической нагрузкой, которая должна соответствовать проектным значениям с запасом не менее 20%.
Также стоит проверить наличие заводской маркировки с указанием даты изготовления, марки бетона, нагрузки и номера партии. Отсутствие маркировки может свидетельствовать о нарушениях технологии производства.
Подытоживая, выбор качественной плиты перекрытия требует сочетания визуального осмотра, проверки технической документации и, при возможности, лабораторных или нагрузочных испытаний. Игнорирование этих этапов увеличивает риск эксплуатации дефектных изделий, что приводит к снижению надежности конструкции.
Учет звукоизоляции и теплоизоляции при выборе плит
Плиты перекрытия значительно влияют на акустику и энергоэффективность дома. Для минимизации шума важен материал плиты и ее конструкция. Железобетонные плиты с монолитной структурой обеспечивают базовую звукоизоляцию, но для высоких требований к шумоизоляции рекомендуются плиты с дополнительным слоем звукоизоляционного материала или применение двухслойных конструкций с воздушным зазором.
Толщина плиты и наличие пористой структуры увеличивают способность поглощать звук. Например, пустотные плиты с эффективной звукоизоляцией имеют пустоты не менее 20 мм, что снижает передачу ударного шума на 5-7 дБ по сравнению с полнотелыми плитами.
Для теплоизоляции важен коэффициент теплопроводности материала плиты. Классические железобетонные плиты имеют показатель около 1,8 Вт/(м·К), что требует дополнительного утепления. Современные плиты с интегрированным слоем пенополистирола или минеральной ваты снижают теплопотери, обеспечивая теплопроводность порядка 0,25–0,35 Вт/(м·К).
При выборе плит для холодных регионов предпочтительны изделия с утеплителем или с возможностью интеграции теплоизоляционных материалов сверху. Это уменьшает риск образования конденсата и холодных мостов, а также снижает затраты на отопление.
В жилых помещениях, где важна комфортная температура и снижение шума, рекомендуется выбирать плиты с повышенными тепло- и звукоизоляционными характеристиками либо предусмотреть комплексное утепление и звукоизоляцию перекрытий на этапе монтажа.
Стоимость плит перекрытия и оптимизация бюджета строительства
Цена плит перекрытия напрямую зависит от материала, размеров и производителя. Железобетонные плиты стандартных габаритов (6000×1200×220 мм) в среднем стоят от 2500 до 4500 рублей за штуку, в зависимости от региона и объема заказа. Легкие пустотные плиты с меньшим весом могут стоить на 10-15% дороже из-за технологической сложности производства.
При выборе плит ориентируйтесь на оптимальное соотношение цена/качество, учитывая несущую способность и допустимые нагрузки. Экономия на толщине плиты или марке бетона часто ведет к дополнительным затратам на усиление конструкции или ремонт в будущем.
Для снижения затрат рекомендуется заказывать плиты у производителей с подтверждённой репутацией и объемом производства не менее 500 штук в месяц – это гарантирует конкурентные цены и стабильное качество. Обращайте внимание на логистику: доставка с завода без посредников сокращает расходы на транспорт и складирование.
Важный фактор экономии – правильный расчет необходимого количества плит с минимальным запасом, исключающим излишки. Использование типовых размеров позволяет избежать дополнительных подрезок и доработок, что снижает трудозатраты и брак.
Дополнительно можно рассмотреть комбинированное применение плит разной толщины и типа для несущих и межкомнатных перекрытий, что оптимизирует расход материалов без ущерба прочности.
Заключение договоров на поставку с условиями отсрочки платежа и контролем качества на этапе производства также помогает удерживать бюджет в заданных рамках.
Вопрос-ответ:
Какие типы плит перекрытия подходят для частного дома и чем они отличаются по прочности и стоимости?
Для частного дома чаще всего применяют железобетонные монолитные, многопустотные и ребристые плиты. Монолитные плиты отличаются высокой прочностью и надежностью, но требуют длительного монтажа и опалубки. Многопустотные плиты легче, имеют пустоты, что снижает вес конструкции и улучшает теплоизоляцию, при этом они достаточно прочны для стандартных нагрузок. Ребристые плиты имеют усиленный профиль и используют меньше бетона, что снижает цену, сохраняя при этом достаточную жесткость. Стоимость напрямую зависит от материала, конструкции и способа производства — заводские плиты обычно дороже, но качество гарантировано.
Какие параметры необходимо учитывать при расчёте нагрузки на плиты перекрытия в частном доме?
Расчёт нагрузки включает постоянные и временные нагрузки. Постоянные — вес самой плиты, отделочных материалов, встроенного оборудования. Временные — мебель, техника, люди, снег на крыше (если плиты используются на верхнем этаже). Также важно учитывать коэффициенты безопасности и возможные динамические нагрузки, например, от ходьбы или вибраций. Правильный расчёт помогает избежать излишнего перерасхода материалов или, наоборот, недостаточной прочности, что сказывается на долговечности и безопасности дома.
Как выбрать плиту перекрытия с оптимальными тепло- и звукоизоляционными характеристиками?
Для улучшения теплоизоляции стоит обратить внимание на плиты с пустотами или специальные легкие материалы внутри конструкции, которые уменьшают теплопроводность. Звукоизоляция достигается за счет плотности и конструкции плиты: многопустотные и ребристые плиты с воздушными камерами уменьшают передачу шума. Кроме того, дополнительный слой звукоизоляционного материала между плитами и отделкой улучшит показатели. При выборе следует учитывать климат региона и особенности внутреннего пространства — например, если важен комфорт в жилых комнатах, усиленная звукоизоляция будет приоритетом.
Какие ошибки чаще всего допускают при монтаже плит перекрытия и как их избежать?
Основные ошибки — неправильное выравнивание опор, отсутствие или недостаток временных креплений и распорок, нарушение технологии укладки и герметизации швов. Это может привести к перекосам, трещинам и снижению несущей способности. Чтобы избежать проблем, важно строго следовать проектной документации, использовать профессиональное оборудование для подъёма и установки плит, контролировать качество стыков и применять рекомендованные растворы для заделки швов. Регулярный контроль и своевременная корректировка процесса монтажных работ помогают сохранить прочность и долговечность перекрытия.
