Трансформаторы, установленные возле электростанций, выполняют ключевую функцию – они изменяют напряжение электрического тока, поступающего от генераторов, чтобы обеспечить его дальнейшую безопасную и эффективную транспортировку по линиям электропередач. Без этих устройств потери энергии при передаче на большие расстояния были бы значительно выше.

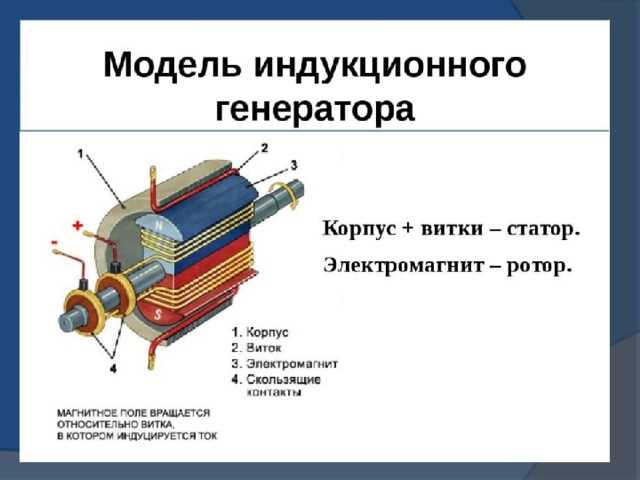

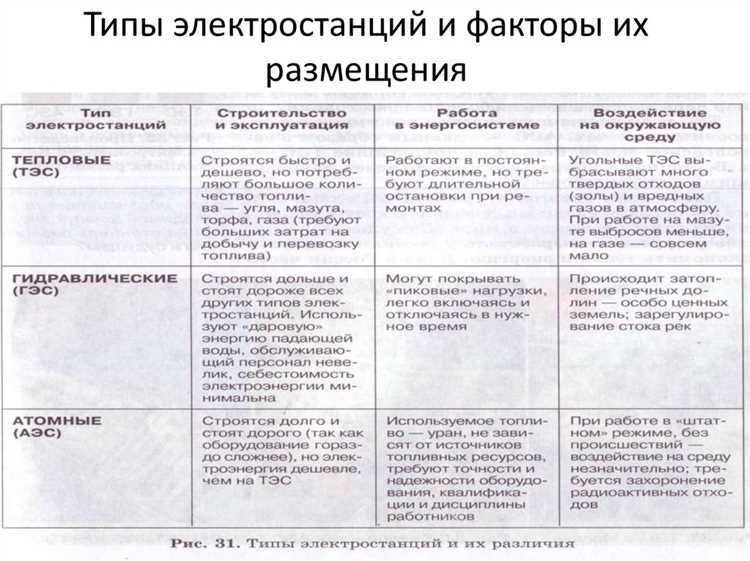

На ТЭС, ГЭС и АЭС чаще всего применяются силовые трансформаторы повышающего типа. После выработки электроэнергии генератор подаёт ток с напряжением около 10–24 кВ, в зависимости от типа станции. Для передачи энергии на большие расстояния его повышают до 110–750 кВ, используя трансформаторы, размещённые на подстанциях первого уровня прямо у выхода с электростанции.
Оборудование размещается в специальных трансформаторных узлах, которые могут включать масляные баки, системы охлаждения и устройства защиты от перенапряжений. Повышающие трансформаторы конструктивно рассчитаны на работу при больших нагрузках, длительных циклах и высоком КПД – не ниже 98–99%.
При изучении этих устройств в 9 классе полезно обратить внимание на основной принцип работы трансформатора: переменный ток, протекая по первичной обмотке, создаёт магнитное поле, которое индуцирует напряжение во вторичной обмотке. Количество витков в каждой обмотке определяет, повышает или понижает устройство напряжение.
Для чего нужны трансформаторы рядом с электростанциями
Электростанции вырабатывают электрический ток с относительно низким напряжением – например, 6,3 или 10 кВ. Для передачи на большие расстояния это значение недостаточно: ток при таком напряжении будет вызывать значительные потери энергии из-за нагрева проводов.
Трансформаторы, размещённые на территории электростанции, повышают напряжение до уровня 110, 220, 330 кВ и выше, в зависимости от типа линии электропередачи. Это необходимо, чтобы уменьшить силу тока и, соответственно, снизить потери при передаче энергии по проводам.

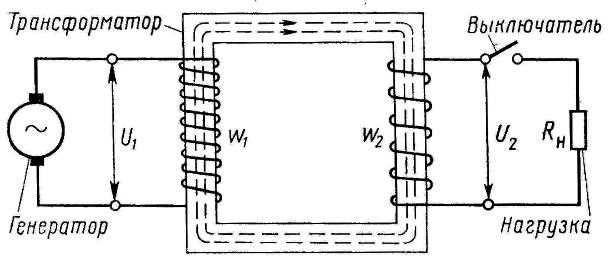

Повышающие трансформаторы работают по принципу электромагнитной индукции. Их основная часть – это две обмотки на общем магнитопроводе. За счёт разного количества витков в обмотках изменяется уровень напряжения: чем больше витков на вторичной обмотке, тем выше выходное напряжение.
Без трансформаторов невозможна эффективная работа всей энергосистемы. Они обеспечивают безопасную и экономичную передачу электроэнергии от электростанции до распределительных подстанций, откуда ток поступает в города и сёла. Именно благодаря трансформаторам достигается нужный баланс между производительностью и надёжностью энергоснабжения.
Как повышающие трансформаторы помогают передавать электроэнергию

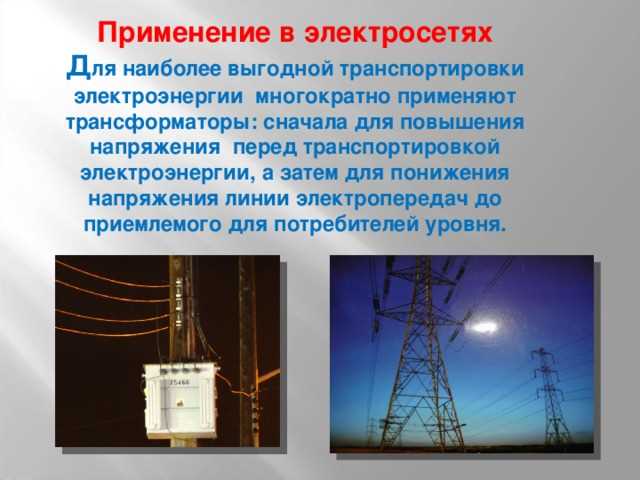

Повышающие трансформаторы устанавливаются сразу после генераторов на электростанциях. Их основная задача – увеличить напряжение переменного тока перед его передачей по линиям электропередачи. Это необходимо для снижения потерь энергии на большие расстояния.
При передаче электроэнергии по проводам часть энергии теряется в виде тепла. Потери пропорциональны квадрату тока: чем выше ток, тем больше тепловые потери. Повышение напряжения позволяет снизить силу тока при той же мощности, что резко уменьшает потери. Например, если напряжение увеличить в 10 раз, ток уменьшится в 10 раз, а потери – в 100 раз.
Типичное напряжение на выходе генератора – около 10–20 кВ. Повышающие трансформаторы поднимают его до 110, 220 или даже 750 кВ, в зависимости от расстояния до потребителей и особенностей энергосистемы. Передача на высоком напряжении особенно эффективна при дальних перевозках электроэнергии, например, между регионами или странами.
После доставки на подстанции вблизи потребителей используются понижающие трансформаторы, которые возвращают напряжение к безопасному уровню для использования – обычно 220 или 380 В.
Таким образом, повышающие трансформаторы играют ключевую роль в экономичности и надежности энергоснабжения, позволяя передавать электроэнергию на большие расстояния с минимальными потерями.
Где именно устанавливают трансформаторы около электростанций
Трансформаторы размещают на специально оборудованных открытых или закрытых подстанциях, расположенных на территории электростанции или в непосредственной близости от неё. Их устанавливают в зонах, обеспечивающих безопасную транспортировку энергии от генераторов к линиям электропередачи высокого напряжения.
Основное место установки – между генераторами и распределительным устройством. Именно здесь происходит повышение напряжения до уровня, пригодного для дальнейшей передачи по магистральным сетям. Такая установка позволяет сократить потери энергии при транспортировке.
В большинстве случаев трансформаторы располагают на бетонных фундаментах с заземлением и ограждением от атмосферных воздействий. При наличии нескольких блоков генерации используют отдельные трансформаторы для каждого блока, размещённые в изолированных зонах с контролем доступа.
Если электростанция работает на высоких мощностях, трансформаторы могут устанавливаться в маслонаполненных камерах с системами охлаждения и противопожарной защитой. Такие камеры располагаются вблизи выходов кабелей от генераторов и подключаются к высоковольтным линиям через распределительные устройства.
Для обеспечения надёжной работы всё оборудование размещается с учётом требований электромагнитной совместимости, охлаждения и обслуживания. Расстояние между трансформаторами и другими элементами электростанции рассчитывается по нормативам, чтобы исключить перегрев и короткие замыкания.
Чем отличаются силовые трансформаторы от распределительных
Силовые трансформаторы применяются для передачи больших объёмов электроэнергии на большие расстояния. Их устанавливают на выходе с электростанций или в узловых точках высоковольтных линий. Основное назначение – повышение или понижение напряжения при минимальных потерях энергии. Напряжение может достигать 500 кВ и выше, а мощность – от десятков до сотен мегаватт. Такие трансформаторы работают непрерывно под высокой нагрузкой и требуют сложной системы охлаждения, часто с использованием масла и вентиляторов.
Распределительные трансформаторы устанавливаются ближе к потребителям: в городских районах, возле жилых домов, предприятий и других объектов. Их задача – понижение напряжения до безопасного и пригодного для бытового и промышленного использования уровня (например, с 10 кВ до 0,4 кВ). Мощность таких трансформаторов обычно не превышает 2500 кВА. Они компактнее, проще в обслуживании и чаще всего используют воздушное охлаждение.
Ключевое различие – в уровне напряжения, мощности и зоне применения. Силовые трансформаторы обеспечивают транспортировку энергии на дальние расстояния, а распределительные – её подачу конечным пользователям. Выбор типа трансформатора зависит от задач сети, схемы электроснабжения и характеристик нагрузки.
Почему трансформаторы гудят и нагреваются при работе
Гул трансформаторов вызван явлением магнитострикции. При прохождении переменного тока через обмотку магнитопровод начинает сжиматься и расширяться с частотой тока, то есть 50 раз в секунду (для сети 50 Гц). Эти микроскопические изменения размеров сердечника вызывают вибрации, которые передаются корпусу и создают слышимый гул.
Интенсивность звука зависит от:
- качества сборки магнитопровода;
- жёсткости крепления деталей;
- наличия зазоров между пластинами сердечника;
- тока нагрузки – при увеличении нагрузки гул становится громче.
Нагрев трансформатора обусловлен несколькими видами потерь энергии:
- Медные потери – возникают из-за сопротивления обмоток при прохождении тока. Зависит от силы тока и длины провода.
- Потери в стали – происходят в магнитопроводе из-за вихревых токов и гистерезиса. Для их снижения применяют тонкие изолированные пластины из электротехнической стали.
- Дополнительные потери – связаны с токами утечки и нагревом контактов.
Чтобы уменьшить нагрев и продлить срок службы трансформатора:
- используют масло или воздух для охлаждения;
- контролируют нагрузку, чтобы она не превышала допустимую;
- регулярно проводят техническое обслуживание и проверку креплений;
- применяют термодатчики для мониторинга температуры обмоток и масла.
Нагрев и шум – естественные последствия преобразования энергии. Их уровень контролируется на стадии проектирования и эксплуатации трансформаторов.
Какие материалы применяют в конструкции трансформаторов
Обмотки трансформатора делают из меди или алюминия. Медь предпочтительнее из-за высокой электропроводности и механической прочности, но алюминий используется в конструкциях с ограниченным весом и стоимостью. Провода изолируют лаком или эмалью для предотвращения коротких замыканий между витками.
Изоляционные материалы включают бумагу, пропитанную трансформаторным маслом, и современные полимерные композиты. Трансформаторное масло выполняет одновременно функции изоляции и охлаждения, предотвращая перегрев обмоток.
Корпус и бак трансформатора изготавливают из стали, обеспечивающей механическую защиту и герметичность. Для защиты от коррозии поверхность покрывают краской или антикоррозийным составом.
Важным материалом являются магнитные изоляторы и прокладки из слюды или керамики, применяемые для увеличения электрической прочности и обеспечения безопасности эксплуатации.
Как обеспечивают безопасность при установке трансформаторов
Безопасность при установке трансформаторов достигается комплексом технических и организационных мер, направленных на защиту оборудования и персонала.
- Выбор места установки. Трансформаторы размещают на специально подготовленных площадках с бетонным основанием, устойчивым к вибрациям и воздействию погодных условий. Расстояния до жилых зданий и объектов инфраструктуры регулируются нормами безопасности.
- Защитные ограждения. Вокруг трансформатора устанавливают металлические или бетонные ограждения для предотвращения несанкционированного доступа и защиты от механических повреждений.
- Заземление. Обязательно выполняют эффективное заземление корпуса трансформатора и металлических частей для снижения риска поражения электрическим током при авариях.
- Системы пожаротушения. Устанавливают автоматические или ручные средства пожаротушения, учитывая класс пожароопасности масла в трансформаторе. Часто применяют водяные спринклеры или порошковые огнетушители.
- Мониторинг температуры и масла. Для контроля технического состояния применяют датчики температуры, давления и уровня масла, которые предупреждают о перегреве и возможных утечках.
- Защита от перенапряжений. Используют ограничители перенапряжения и разрядники, предотвращающие повреждение трансформатора от импульсных выбросов в сети.
- Обучение персонала. Работники, обслуживающие трансформаторы, проходят инструктажи по технике безопасности, знают порядок действий при авариях и правила эксплуатации.
- Регулярное техническое обслуживание. Проводят периодические проверки изоляции, состояния обмоток и креплений, замену масла и очистку оборудования для предотвращения аварийных ситуаций.
Комплексное выполнение этих мер снижает вероятность аварий, обеспечивает стабильную работу трансформаторов и безопасность окружающих.
Как школьники могут изучать работу трансформаторов на практике
Для изучения принципа работы трансформаторов в школе рекомендуется использовать лабораторные установки с маломощными трансформаторами. Такие установки позволяют наблюдать изменение напряжения при разных соотношениях витков первичной и вторичной обмоток.
Важный эксперимент – измерение входного и выходного напряжения с помощью мультиметров или вольтметров. Это помогает понять связь между количеством витков и величиной напряжения.
Практически полезно провести опыт с нагрузкой: подключить к вторичной обмотке резистор и измерить изменение тока и напряжения, что демонстрирует принцип передачи энергии и потери в трансформаторе.
Дополнительно можно использовать катушки с разным числом витков, чтобы наглядно показать взаимосвязь между количеством витков и величиной выходного напряжения, что закрепит теоретические знания.
Школьники могут исследовать влияние частоты переменного тока на работу трансформатора, используя регулируемые источники переменного напряжения с различными частотами.
Для безопасности все эксперименты проводят при низких напряжениях (до 12 В), исключая риск поражения электрическим током.
Важно соблюдать точность при подключении и измерениях, фиксируя данные для последующего анализа и построения графиков зависимости напряжения от числа витков.
Такой практический подход способствует глубокому пониманию принципов трансформатора и развивает навыки работы с электротехническим оборудованием.
Вопрос-ответ:
Для чего возле электростанций устанавливают трансформаторы?
Трансформаторы возле электростанций нужны для изменения напряжения электроэнергии. Они повышают напряжение для дальних линий передачи, чтобы снизить потери энергии при транспортировке. А перед распределением электричества по потребителям понижают напряжение до безопасного уровня. Это помогает эффективно и безопасно передавать энергию от станции к конечным пользователям.
Как устроен силовой трансформатор, который используют возле электростанций?

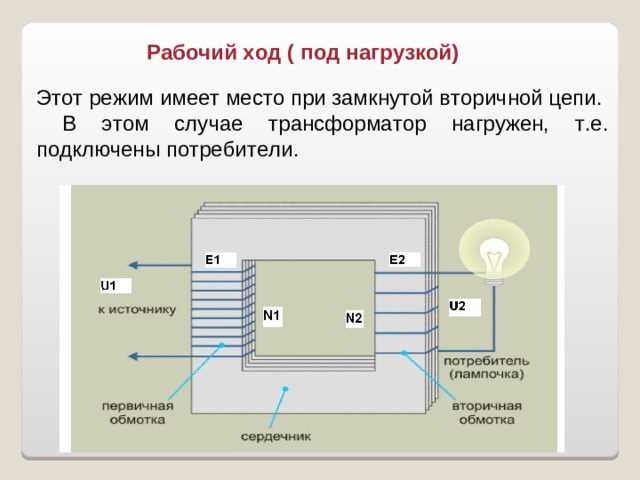

Силовой трансформатор состоит из металлического сердечника, собранного из тонких стальных пластин, и двух обмоток — первичной и вторичной. Обмотки намотаны медным или алюминиевым проводом. Когда в первичную обмотку подают переменное напряжение, в сердечнике возникает магнитное поле, которое индуцирует напряжение во вторичной обмотке. Благодаря этому происходит изменение напряжения.
Почему трансформаторы возле электростанций часто гудят и немного нагреваются?
Гудение возникает из-за магнитных колебаний в сердечнике трансформатора, которые вызывают вибрацию его частей. Нагрев связан с потерями энергии: часть электрической энергии превращается в тепло в обмотках и сердечнике. Чтобы избежать перегрева, трансформаторы охлаждают с помощью масла или специальных систем вентиляции.
Можно ли школьникам наблюдать работу трансформаторов рядом с электростанциями?
Для школьников доступна организация экскурсий на электростанции, где они могут увидеть трансформаторы в действии. Также существуют учебные модели трансформаторов, позволяющие на практике понять принцип их работы. Важно соблюдать правила безопасности и находиться на специально отведённых площадках под присмотром специалистов.
Какие меры безопасности применяют при установке и эксплуатации трансформаторов возле электростанций?
Трансформаторы размещают на огороженных и защищённых площадках, чтобы предотвратить доступ посторонних. Для защиты от коротких замыканий и перегрузок используют специальные предохранители и автоматические выключатели. Контроль состояния трансформаторов ведут с помощью датчиков температуры и вибрации, что помогает своевременно обнаруживать неисправности.
