Сопротивление изоляции – ключевой показатель состояния кабельной линии. Его измерение позволяет выявить снижение изоляционных свойств, указывающее на повреждения, старение материала или наличие влаги. Для кабелей с бумажной, пластмассовой и резиновой изоляцией, эксплуатируемых в сетях до 1 кВ, минимально допустимое значение сопротивления составляет 0,5 МОм. Для кабелей с номинальным напряжением выше 1 кВ – не менее 1 МОм на 1 кВ испытательного напряжения.
При измерении мегаомметром следует учитывать длительность приложения напряжения: обычно не менее 1 минуты. Повышение температуры изоляции снижает сопротивление, поэтому результаты замеров корректируют на температуру, приводя их к нормированному значению при 20 °C. Для этого используют температурный коэффициент пересчёта, который для ПВХ составляет около 1,2 на каждые 10 °C разницы.

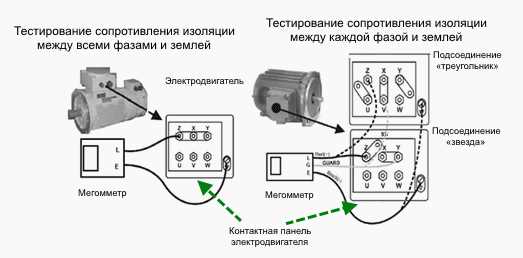

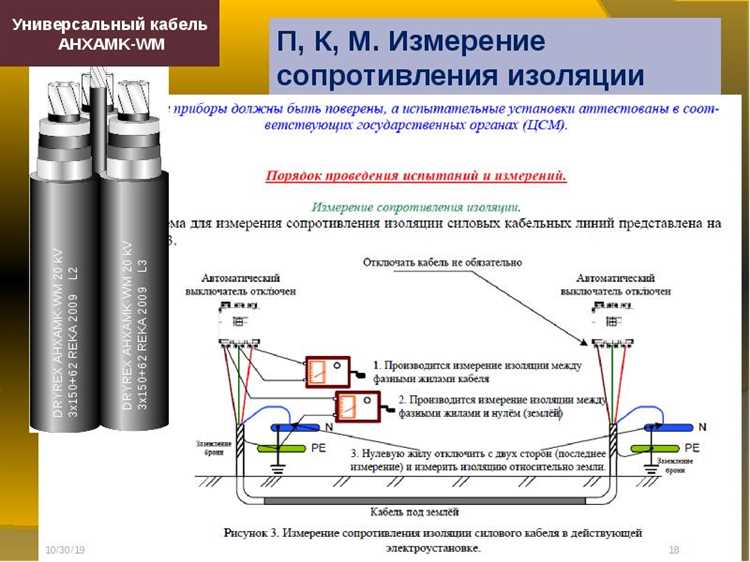

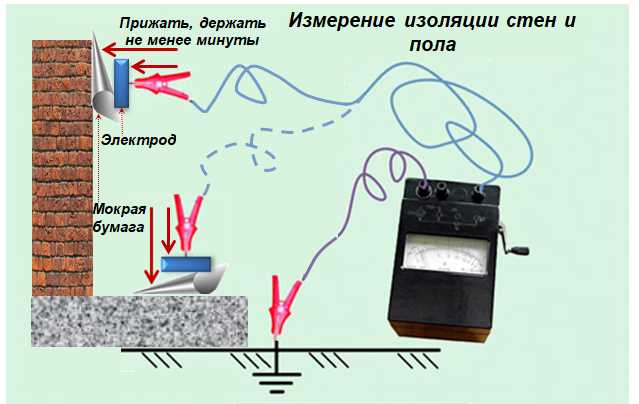

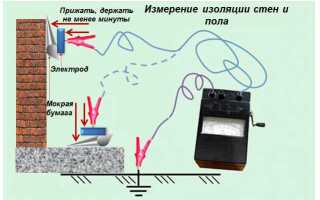

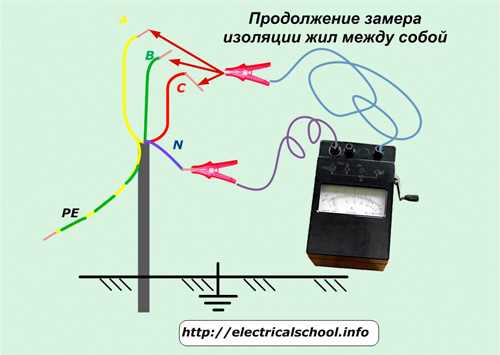

В нормативах (ПУЭ, ГОСТ 6433.2-71 и ГОСТ 15467-79) указывается, что измерения проводят между жилами и между жилами и оболочкой при отключённом и разряженном кабеле. При этом важно, чтобы сопротивление изоляции не только соответствовало минимальным требованиям, но и не отличалось значительно между жилами. Резкий разброс указывает на локальные дефекты.
Перед измерением необходимо отключить кабель от оборудования и обеспечить его полную разрядку. Измерение выполняется при помощи мегаомметра с подходящим диапазоном – например, для кабелей до 1 кВ используется прибор на 500 В, для высоковольтных – на 2,5 или 5 кВ. При эксплуатации оборудования на объектах повышенной опасности рекомендуется проводить замеры регулярно – не реже одного раза в год.
Какой минимальный уровень сопротивления считается допустимым
Допустимый уровень сопротивления изоляции зависит от номинального напряжения кабеля, его конструкции, условий эксплуатации и требований нормативных документов. Основной ориентир – значения, приведённые в ПУЭ, ГОСТ 721 и ГОСТ 6433.2.
Для силовых кабелей с бумажной или пластмассовой изоляцией, проложенных в стационарных установках, минимально допустимое сопротивление составляет не менее 0,5 МОм на 1 кВ номинального напряжения. Это означает, что кабель с номиналом 6 кВ должен иметь не менее 3 МОм сопротивления изоляции.
Для кабелей с изоляцией из сшитого полиэтилена (СПЭ) применяются более строгие требования – от 1 МОм на кВ и выше. При этом важно учитывать не только номинальное, но и испытательное напряжение.
- Для кабелей до 1 кВ – не менее 0,5 МОм.
- Для кабелей 1–10 кВ – не менее 1 МОм на каждый киловольт.
- Для кабелей с СПЭ – от 10 МОм, в зависимости от длины и класса напряжения.
При измерении на объекте важно учитывать температуру и влажность. Для оценки применяют поправочные коэффициенты. При низких температурах значение сопротивления может уменьшаться, поэтому в зимний период допустимы отклонения, но только при документальном подтверждении условий.
Если кабель эксплуатируется длительное время, снижение сопротивления допустимо, но не ниже 50% от первоначального значения, зафиксированного при вводе в эксплуатацию. При этом снижение должно быть стабильным, без признаков прогрессирующего ухудшения.
Критически низкие значения (менее 0,1 МОм) свидетельствуют о повреждении изоляции, наличии влаги или старении материала. В этом случае эксплуатация кабеля без ремонта или замены не допускается.
Зависимость нормы сопротивления от номинального напряжения кабеля
Значение минимального допустимого сопротивления изоляции напрямую связано с номинальным напряжением кабеля. Чем выше рабочее напряжение, тем строже требования к изоляции, поскольку увеличивается вероятность пробоя при перегрузках или при наличии дефектов.
Для кабелей с номинальным напряжением до 1 кВ минимально допустимое сопротивление изоляции составляет 0,5 МОм на каждый киловольт. Например, для кабеля 0,66 кВ проверка изоляции проводится напряжением 1 кВ, и значение не должно быть ниже 0,5 МОм.
Кабели напряжением от 1 до 10 кВ должны иметь сопротивление не менее 1 МОм на каждый киловольт. Так, для линии 6 кВ минимально допустимый уровень – 6 МОм. Это объясняется большей толщиной изоляции и повышенными требованиями к электрической прочности.
При напряжении выше 10 кВ требования возрастают. Минимальное сопротивление должно быть не ниже 10 МОм на киловольт. Для кабеля 35 кВ это соответствует 350 МОм. В случае с силовыми кабелями среднего и высокого напряжения используют мегаомметры на 5 или 10 кВ, чтобы получить объективную оценку состояния изоляции.
Если кабель старый или эксплуатируется в агрессивных условиях, допустимые значения могут быть снижены, но только при наличии технического обоснования и подтверждённой стабильности изоляционных характеристик во времени.
При проведении испытаний важно использовать напряжение, соответствующее классу кабеля, и учитывать, что измерение должно проводиться после термической стабилизации и в сухом состоянии, иначе полученные значения будут некорректными.
Какие значения сопротивления считаются аварийными
Аварийными считаются значения сопротивления изоляции, при которых возникает риск электрического пробоя или короткого замыкания. Согласно требованиям ПУЭ, для кабелей напряжением до 1 кВ сопротивление изоляции должно составлять не менее 0,5 МОм на каждый киловольт номинального напряжения. Если измеренное значение ниже этого уровня, кабель считается непригодным для эксплуатации.
Важно учитывать и динамику показателей. Если при повторных измерениях сопротивление падает, даже при допустимых значениях, это также может быть признаком деградации изоляционного слоя. В таких случаях рекомендуется проведение испытаний повышенным напряжением и тепловизионного контроля.
Какой прибор используется для измерения и какие требования к нему

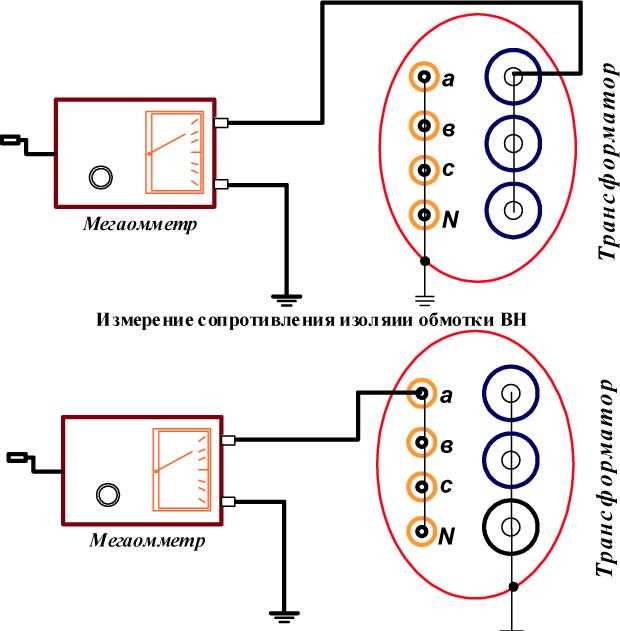

Для измерения сопротивления изоляции используется мегаомметр – специализированный прибор, подающий на объект измерения повышенное постоянное напряжение. В зависимости от класса оборудования и напряжения испытуемой цепи применяются мегаомметры с выходным напряжением 100, 250, 500, 1000 В и выше.
Для кабельных линий низкого напряжения (до 1 кВ) чаще всего используют мегаомметры с напряжением 500 или 1000 В. Для силовых кабелей среднего и высокого напряжения необходимы приборы, способные подавать 2,5, 5 или 10 кВ, в зависимости от характеристик испытуемой изоляции.
Основные требования к мегаомметру:
- Погрешность измерений не более ±10% для диапазона выше 1 МОм;
- Стабильность выходного напряжения при подключении к нагрузке в пределах ±10% от номинального;
- Наличие автоматического разряда объекта после завершения измерения;
- Возможность работы при температуре окружающей среды от –10 до +40 °C;
- Измерительный диапазон не менее от 0,1 МОм до 20 ГОм (для приборов общего назначения);
- Изоляция корпуса и элементов управления должна выдерживать напряжение, соответствующее требованиям ГОСТ 22261.
Прибор должен быть поверен и иметь действующее свидетельство о калибровке. Частота поверки – не реже одного раза в год. Допускается использование как аналоговых, так и цифровых моделей, при условии соответствия метрологическим нормам.
Для испытаний в полевых условиях предпочтительны компактные и защищённые от пыли и влаги мегаомметры с автономным питанием (обычно встроенные аккумуляторы или батареи). В лабораторных условиях допускается применение сетевых приборов с расширенным функционалом, включая регистрацию данных и интерфейс для передачи результатов на компьютер.
Через сколько минут после подачи напряжения фиксируются показания
Время, через которое выполняется считывание сопротивления изоляции, зависит от типа оборудования, длины кабеля и применяемого напряжения, но существует общепринятый порядок действий, отражённый в нормативных документах.
При использовании мегаомметра показания сопротивления изоляции снимаются спустя:
- Через 15 секунд после подачи напряжения – первое значение. Это позволяет выявить мгновенные пробои или дефекты, не проявляющиеся при длительной выдержке.
Если кабель имеет повышенную ёмкость (например, длинные или многожильные линии), допустимо увеличить время выдержки до 3 минут. Это позволяет токам заряда уравновеситься и получить корректные данные.
Для силовых кабелей до 1 кВ с изоляцией из ПВХ или сшитого полиэтилена, измерение через 1 минуту считается достаточным. Для кабелей выше 1 кВ рекомендуется выдержка не менее 1–3 минут, особенно при высоковольтных испытаниях.
В некоторых случаях дополнительно оценивают коэффициент абсорбции: измеряют сопротивление на 15-й и 60-й секундах, после чего рассчитывают их отношение. Это позволяет выявить ухудшение изоляции даже при допустимых абсолютных значениях сопротивления.
Как учесть влияние температуры и влажности на измерения
Температура значительно влияет на сопротивление изоляции кабеля. При повышении температуры проводника сопротивление изоляции уменьшается, при снижении – увеличивается. Для стандартных условий измерений принимается температура 20 °C. Если фактическая температура отличается, результаты корректируют с помощью температурного коэффициента, который для большинства изоляционных материалов составляет примерно −2% на каждый градус выше 20 °C.
Измерения при температуре ниже 0 °C требуют особого внимания, поскольку изоляция может становиться жестче, а влажность в окружающей среде способствует образованию конденсата, что снижает сопротивление. При температурах выше 40 °C также рекомендуется корректировать значения, учитывая разницу с базовой температурой.
Влажность воздуха влияет на поверхностное сопротивление изоляции. Высокая влажность способствует образованию влаги на поверхности кабеля, что приводит к уменьшению сопротивления изоляции и возможным ложным показаниям. В помещениях с влажностью выше 60% следует проводить предварительное просушивание кабеля или использовать методы измерения с защитой от внешних факторов.
Для точных измерений рекомендуется фиксировать температуру и влажность в момент измерения, а затем применять поправки, указанные в нормативных документах или технической документации производителя кабеля. В случае систем с постоянной эксплуатацией в нестабильных климатических условиях лучше проводить измерения при максимально стабильных параметрах среды или использовать приборы с автоматической температурной компенсацией.
Нормы сопротивления изоляции для новых и бывших в эксплуатации кабелей
Для новых кабелей минимальное сопротивление изоляции должно составлять не менее 1 ГОм при напряжении испытания, соответствующем номинальному напряжению кабеля. Например, для кабелей с номинальным напряжением до 1 кВ показатель обычно не ниже 1 ГОм, для 6–10 кВ – не ниже 10 ГОм.
Для кабелей, находящихся в эксплуатации, допустимые нормы сопротивления изоляции снижаются с учетом срока службы, условий эксплуатации и типа изоляционного материала. Обычно критическим считается снижение сопротивления до уровня менее 50 % от первоначального значения, при этом абсолютное значение не должно опускаться ниже 0,5 ГОм для кабелей до 1 кВ.
При регулярных измерениях рекомендуется учитывать температурный коэффициент, приводя показания к стандартной температуре 20 °C. Значительное падение сопротивления или нестабильность результатов указывает на необходимость дополнительной диагностики или замены кабеля.
В нормативных документах для кабелей с маслонаполненной или бумажной изоляцией допускается минимальное сопротивление изоляции порядка 10 МОм после определенного срока эксплуатации, при условии отсутствия признаков пробоя или утечек тока.
Рекомендуется вести журнал измерений для контроля динамики состояния изоляции, что позволяет своевременно выявлять ухудшения и планировать техническое обслуживание.
Вопрос-ответ:
Какие нормативные значения сопротивления изоляции считаются приемлемыми для новых кабелей разных типов?
Для новых кабелей нормы сопротивления изоляции зависят от их номинального напряжения и конструкции. Обычно для низковольтных кабелей (до 1 кВ) минимальное сопротивление изоляции должно быть не менее 1 МОм на километр длины кабеля при температуре около 20 °C. Для кабелей среднего и высокого напряжения допустимые значения выше — от нескольких сотен до тысяч МОм, в зависимости от длины и условий эксплуатации. При приемочных испытаниях также учитывается продолжительность измерения и температура, поскольку эти факторы влияют на показания.
Как меняется сопротивление изоляции кабеля с возрастом и что считается допустимым для кабелей, бывших в эксплуатации?
С течением времени сопротивление изоляции уменьшается из-за старения материала, проникновения влаги и других факторов. Для кабелей, использованных несколько лет, допускается снижение сопротивления, но оно не должно опускаться ниже установленных норм, которые часто зависят от типа кабеля и условий эксплуатации. Например, для низковольтных кабелей значение может опускаться до 0,5 МОм на километр, при этом результаты проверяют на соответствие технической документации и учитывают динамику изменений при последующих измерениях.
Какие условия необходимо учитывать при проведении измерения сопротивления изоляции кабеля, чтобы получить корректные результаты?
Измерения проводят при стабильной температуре, так как сопротивление материала зависит от тепла. Влажность окружающей среды также влияет — повышенная влажность снижает сопротивление. Перед проверкой важно отключить кабель от оборудования и устранить возможные загрязнения на контактах и оболочке. Показания снимают через определённое время после подачи тестового напряжения (обычно через 1 минуту и более) для стабилизации результата. Все эти факторы нужно учитывать, чтобы не получить искажённые данные.
Какие приборы применяются для измерения сопротивления изоляции и каковы требования к их использованию?
Для измерений обычно используют мегаомметры, которые способны подавать высокое постоянное напряжение — от 250 В до нескольких киловольт в зависимости от типа кабеля. Прибор должен иметь точную шкалу и стабильно поддерживать напряжение во время проверки. Важна правильная калибровка и исправность прибора, а также соблюдение техники безопасности, так как измерения связаны с высокими напряжениями. Для разных классов кабелей применяют соответствующие стандарты по выбору тестового напряжения и длительности измерения.
Что считается аварийным уровнем сопротивления изоляции и какие действия следует предпринять при выявлении таких значений?
Аварийными считаются значения сопротивления, значительно ниже установленных норм, которые могут указывать на повреждение изоляции, попадание влаги или загрязнения. Например, если сопротивление падает ниже 0,1 МОм у низковольтных кабелей, это сигнал к немедленному поиску причин и ремонту. При выявлении аварийных значений кабель отключают от сети, проводят детальную диагностику и устраняют неисправности. Игнорирование таких показаний может привести к короткому замыканию и аварийным ситуациям.
Какие нормы сопротивления изоляции применяются для измерения кабелей различных типов и напряжений?
Нормы сопротивления изоляции зависят от характеристик кабеля и его номинального напряжения. Для низковольтных кабелей (до 1 кВ) обычно допускается минимальное сопротивление изоляции от 1 МОм, при этом для более длинных линий или старых кабелей значение может быть выше из-за естественного старения изоляции. Для кабелей среднего и высокого напряжения минимальные значения сопротивления изоляции значительно выше — могут составлять десятки или сотни МОм, что связано с требованиями к безопасности и надежности. Кроме того, для новых кабелей нормы строже, так как изоляция должна быть практически без повреждений. При измерениях важно учитывать и условия эксплуатации, например влажность и температура, так как они влияют на сопротивление изоляции. Для точной оценки рекомендуется использовать стандарты и рекомендации производителя кабеля, а также нормативные документы, действующие в отрасли.
