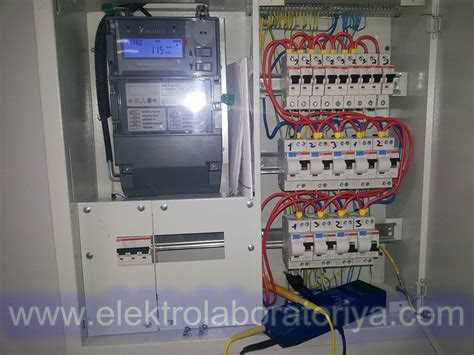

Какой перекос фаз допускается в трех фазах

Перекос фаз в трёхфазной электрической сети представляет собой отклонение напряжений фаз друг от друга по амплитуде или фазовому углу. Даже незначительное несоответствие между фазами может привести к перегреву оборудования, снижению КПД электродвигателей, ложным срабатываниям автоматики и сокращению срока службы всей системы.

В сетях напряжением 0,4 кВ допустимое отклонение линейных напряжений между фазами по ГОСТ 32144-2013 не должно превышать 10 %. Например, при номинале 400 В максимально допустимая разность между фазами составляет 40 В. В промышленных установках с высокой нагрузкой рекомендуется придерживаться более жёстких допусков – не более 5 %.

Для оценки перекоса фаз используется коэффициент несимметрии, рассчитываемый по формуле: k = (Uмакс – Uмин) / Uном × 100 %. Значения выше 2–4 % уже считаются нежелательными для большинства трёхфазных потребителей. При превышении 5 % следует оперативно выявлять причину: неравномерное распределение нагрузки, неисправности в питающей линии, слабый контакт на вводе.

Регулярный мониторинг перекоса фаз с помощью цифровых анализаторов качества электроэнергии позволяет своевременно устранять нарушения и снижать риск выхода из строя оборудования. Для ответственных объектов рекомендуется внедрение систем автоматического балансирования нагрузки по фазам.

Что считать перекосом фаз: критерии и единицы измерения

Для количественной оценки используется несимметрия напряжения, выраженная в процентах. Расчёт ведётся по формуле:

k_U = (U_max − U_min) / U_ср × 100%

Где:

U_max – наибольшее из фазных напряжений,

U_min – наименьшее,

U_ср – среднее арифметическое трёх фазных напряжений.

Дополнительным показателем является коэффициент несимметрии по обратной последовательности, обозначаемый как β. Он определяется как отношение напряжения обратной последовательности к прямой, также в процентах. Такой метод используется в более точных расчётах, особенно при анализе влияния на электрооборудование.

Измерения проводят с помощью вольтметров, анализаторов качества электроэнергии и приборов с функцией регистрации векторных диаграмм. Оценка должна производиться в установившемся режиме при стабильной нагрузке, чтобы исключить кратковременные колебания.

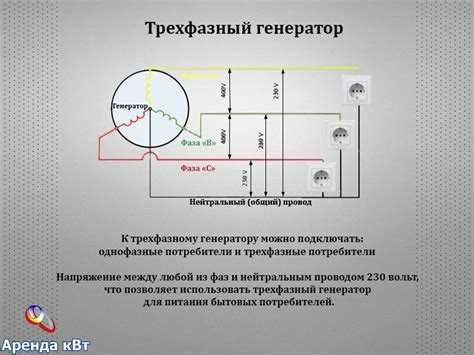

Нормативные допуски перекоса фаз по ГОСТ и ПУЭ

ГОСТ 32144-2013 регламентирует максимально допустимый уровень несимметрии фазных напряжений по коэффициенту обратной последовательности. Для низковольтных сетей до 1 кВ предельное значение коэффициента несимметрии составляет 2 %. Если значение выше, это расценивается как нарушение качества электроэнергии и требует корректирующих мер.

ПУЭ, пункт 1.7.106, указывает, что предельно допустимое отклонение фазных напряжений от номинального значения должно находиться в пределах –5 % до +10 %. При этом допускается кратковременное превышение этих границ только в аварийных режимах. Для устойчивой работы электроприемников необходимо обеспечивать равномерную нагрузку по фазам и контролировать отклонения не только по амплитуде, но и по фазовому сдвигу.

При превышении указанных нормативов повышается риск сбоев в работе трехфазных электродвигателей, появления дополнительного нагрева обмоток, снижения ресурса оборудования и нарушения технологических процессов. Поэтому эксплуатация сетей с перекосом напряжений, превышающим установленные пределы, недопустима.

Рекомендуется проводить регулярный контроль коэффициента несимметрии с использованием цифровых приборов и регистраторов качества электроэнергии. Выявленные отклонения требуют перераспределения нагрузки, устранения односторонних подключений и диагностики питающих трансформаторов.

Как измерить перекос фаз в рабочей сети

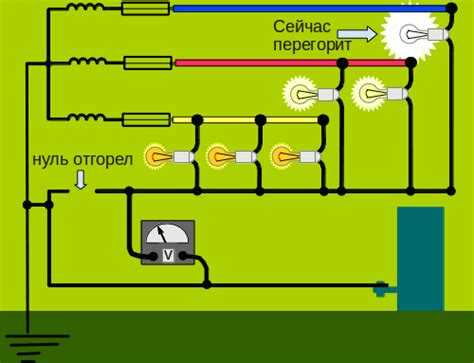

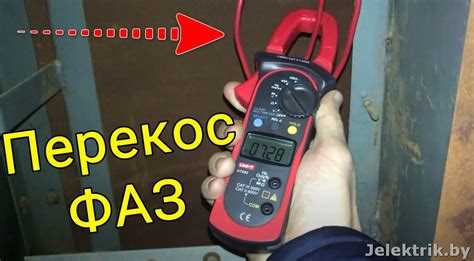

Для измерения перекоса фаз в трёхфазной сети применяют приборы, способные фиксировать фазные напряжения относительно нуля: вольтметры, мультиметры с функцией измерения переменного напряжения, а также специализированные анализаторы качества электроэнергии. Измерения проводят поочерёдно между каждой фазой и нейтралью: U_A, U_B и U_C.

Перед началом работ необходимо обеспечить безопасный доступ к точкам подключения. Сначала измеряют напряжение между фазой A и нулём, затем между фазой B и нулём, и последним – между фазой C и нулём. Полученные значения записываются с точностью не ниже 1 В.

После этого рассчитывается среднее фазное напряжение: (U_A + U_B + U_C) / 3. Затем определяется отклонение каждой фазы от среднего значения. Самое большое отклонение делится на среднее значение и умножается на 100 % – это и есть процент перекоса фаз по напряжению.

Если сеть не имеет нулевого провода (например, при измерении между фазами), фиксируются значения линейных напряжений: U_AB, U_BC, U_CA. Далее вычисляется среднее значение и определяется максимальное отклонение. Расчёт перекоса проводится по аналогичной формуле.

Рекомендуется проводить замеры под реальной нагрузкой, так как без неё перекос может быть не выявлен. При использовании анализатора параметров сети возможна автоматическая регистрация перекоса с учётом временных интервалов, пиковых значений и длительности отклонений.

Влияние перекоса фаз на работу электродвигателей

При перекосе фаз в трёхфазной сети возникает неравномерное распределение токов по обмоткам электродвигателя. Это приводит к нагреву отдельных фаз, снижению КПД и преждевременному износу изоляции. Даже перекос порядка 2–3% может вызвать увеличение тока на наиболее нагруженной фазе до 10–15%.

Основное последствие – перегрев обмоток. При длительной работе в условиях несимметричного напряжения температура может превышать допустимые значения, особенно если система защиты настроена на симметричный режим. Результат – повреждение лаковой изоляции и пробой между витками.

Перекос напряжений снижает пусковой момент двигателя. В тяжёлых условиях (например, при запуске с нагрузкой) это может привести к невозможности пуска или его затяжке. Кроме того, двигатель может начать вращение в нестабильном режиме с вибрацией, что ускоряет износ подшипников и повышает уровень шума.

Скорость вращения при умеренном перекосе обычно сохраняется, однако возможны пульсации момента. Это создаёт колебательные нагрузки на соединённое оборудование, особенно при работе компрессоров, насосов и вентиляторов.

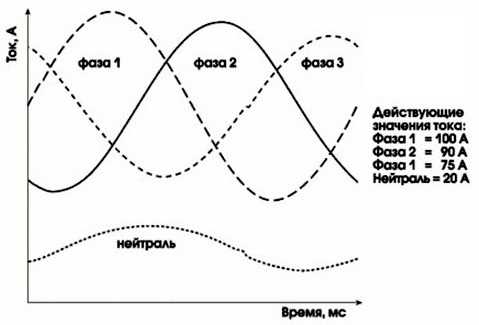

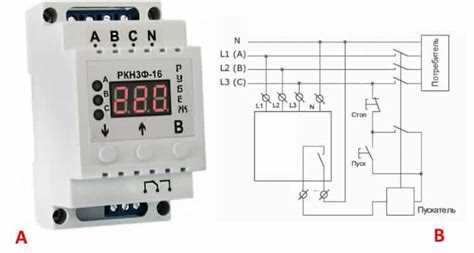

Если перекос фаз превышает 5%, необходимо применение реле контроля фазного дисбаланса с функцией отключения питания при превышении порогового значения. Также рекомендуется регулярный мониторинг параметров сети с использованием измерительных приборов, фиксирующих фазные напряжения в реальном времени.

На практике допустимый перекос для надёжной работы большинства стандартных асинхронных двигателей составляет не более 2%. При использовании электроприводов с частотными преобразователями допустимые значения ещё ниже – не более 1%. Превышение этих границ требует корректировки схемы питания или распределения нагрузки.

Перекос фаз и проблемы в системах освещения

Перекос фаз в трёхфазной сети влияет на качество работы систем освещения, особенно при использовании промышленных и больших распределённых установок. Основные негативные проявления связаны с нестабильностью напряжения и токов в фазах.

• Уменьшение яркости светильников. При перекосе фаз напряжение на отдельных фазах снижается, что приводит к падению светового потока и неравномерному освещению.
• Перегрев и выход из строя ламп накаливания и люминесцентных ламп. Нестабильное напряжение вызывает повышенную нагрузку на нити накала и электронные пускатели.
• Мерцание и пульсации света. Колебания напряжения и фазового сдвига приводят к заметным визуальным дефектам, особенно при использовании светодиодных светильников с электронной начинкой.
• Ускоренный износ драйверов и трансформаторов. Электронные компоненты систем освещения чувствительны к гармоникам и искажениям, вызванным перекосом фаз.

Для минимизации проблем с освещением при перекосе фаз рекомендуются следующие меры:

1. Регулярный мониторинг напряжения и фазового сдвига с помощью специализированных приборов.
2. Использование стабилизаторов напряжения или систем компенсации реактивной мощности.
3. Распределение нагрузки между фазами с целью уменьшения перекоса и балансировки сети.
4. Применение светильников с повышенной устойчивостью к колебаниям напряжения, особенно в промышленных условиях.
5. Планирование обслуживания электросети с учётом выявленных перекосов и оперативное устранение неисправностей.

Невыполнение этих рекомендаций увеличивает риск аварийных ситуаций и приводит к снижению срока службы оборудования освещения.

Причины возникновения перекоса фаз в бытовых и промышленных сетях

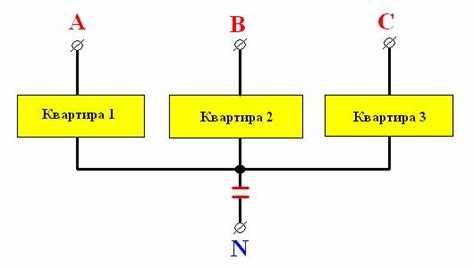

Перекос фаз возникает при неравномерной нагрузке между фазами трёхфазной сети. В бытовых условиях это чаще связано с асимметричным распределением однофазных приборов, которые потребляют ток преимущественно из одной фазы.

• Наличие большого количества однофазных потребителей, подключённых к одной или двум фазам, при этом третья фаза остаётся менее загруженной.
• Использование электрооборудования с разной мощностью и режимом работы, что приводит к нерегулярному распределению нагрузки.

В промышленных сетях причины перекоса фаз могут быть более разнообразными и сложными:

1. Повреждения или дефекты в распределительных устройствах – коррозия контактов, ослабление зажимов, что ухудшает качество соединения и вызывает повышение сопротивления на одной из фаз.
2. Нарушения в работе асинхронных электродвигателей, особенно при запуске или работе с разной нагрузкой, когда ток по фазам распределяется неравномерно.
3. Асимметрия в подключении трансформаторов или неправильная фазировка при монтаже электрооборудования.
4. Нестабильное электроснабжение со стороны поставщика энергии, когда происходит временное снижение напряжения на одной из фаз.

Также перекос фаз может возникать из-за неправильного проектирования или эксплуатации сети:

• Несправедливое распределение нагрузки между фазами на стадии монтажа.
• Устаревшие или изношенные линии и оборудование, которые создают дополнительные сопротивления и влияют на баланс напряжений.
• Использование самодельных или неправильно рассчитанных схем подключения.

Рекомендуется регулярно проводить контроль нагрузки по фазам и техническое обслуживание оборудования для своевременного выявления причин перекоса. В бытовых сетях балансировку нагрузок можно улучшить путем перераспределения однофазных потребителей по разным фазам.

Способы устранения перекоса фаз в распределительных щитах

Перераспределение нагрузки выполняется путем переноса потребителей с перегруженных фаз на менее загруженные. В распределительных щитах это реализуется сменой подключения автоматов и линий на соответствующие фазные шины. При большом количестве однофазных нагрузок балансировка достигается за счёт их равномерного распределения.

Использование автоматических фазосбалансирующих устройств позволяет оперативно корректировать перекос. Такие приборы контролируют токи по фазам и переключают нагрузки для выравнивания показателей. В случае отсутствия таких устройств, ручное вмешательство по перераспределению остается обязательным.

Для предотвращения перекоса применяют установку реактивных элементов – конденсаторов и дросселей, компенсирующих фазовый сдвиг. Это снижает общую реактивную нагрузку и уменьшает перекос, улучшая параметры сети.

Периодическая проверка соединений в распределительном щите помогает выявлять и устранять окислы, ослабления контактов и другие дефекты, способствующие нарушению симметрии фаз.

При выявлении постоянного перекоса с большой амплитудой необходимо обратиться к профессионалам для проведения более глубокой диагностики и возможного обновления распределительного оборудования.

Выбор оборудования для контроля перекоса фаз

Контроль перекоса фаз выполняется с помощью специализированных приборов, позволяющих измерять параметры напряжения и токов в трёхфазной сети. Основные виды оборудования включают фазометры, анализаторы качества электроэнергии и цифровые регистраторы параметров сети.

При выборе прибора важны следующие характеристики:

Для постоянного контроля в распределительных щитах оптимальны цифровые многопараметрические приборы с функцией измерения фазового угла и автоматическим фиксированием отклонений. Для оперативной проверки чаще используют портативные фазометры с простым интерфейсом и минимальной настройкой.

Использование оборудования с возможностью интеграции в системы автоматизации позволяет своевременно выявлять перекосы и снижать риски повреждения электродвигателей и другого трёхфазного оборудования.

Вопрос-ответ:

Что такое перекос фаз в трёхфазной сети и почему он возникает?

Перекос фаз — это ситуация, когда напряжения или токи в отдельных фазах трёхфазной системы отличаются друг от друга по величине или фазовому сдвигу. Такая неравномерность появляется из-за разной нагрузки на фазы, неправильного подключения оборудования или неисправностей в сети. В результате нагрузка распределяется неравномерно, что ведёт к снижению качества электроснабжения и может вызвать перегрев электродвигателей и другого оборудования.

Какой максимальный уровень перекоса фаз считается допустимым по нормативам?

По большинству стандартов, включая ГОСТ и ПУЭ, допустимый перекос фаз по напряжению не должен превышать 1-2%. По току обычно допускается отклонение до 10%, но эти показатели зависят от конкретных требований к оборудованию и типа нагрузки. Превышение норм может приводить к снижению ресурса электроустановок и появлению аварийных ситуаций.

Какие методы используют для измерения перекоса фаз в бытовых и промышленных сетях?

Для измерения перекоса применяют фазометры, мультиметры с функцией измерения напряжения и тока в разных фазах, а также специализированные приборы для анализа качества электроэнергии. В промышленных условиях часто используют анализаторы параметров сети, которые фиксируют величины напряжения, тока и фазовый угол в реальном времени, что позволяет оперативно выявить перекос и оценить его степень.

Как влияет перекос фаз на работу электродвигателей и другого оборудования?

Перекос фаз вызывает дополнительную нагрузку на электродвигатели, так как одна из фаз может быть перегружена, а другая недогружена. Это ведёт к увеличению тока в отдельной фазе, перегреву обмоток и снижению КПД. В результате мотор может выйти из строя раньше срока, снизится его мощность и повысится потребление электроэнергии. Для другого оборудования, например трансформаторов и генераторов, перекос также негативно сказывается на стабильности работы и долговечности.

Какие меры можно применить для устранения перекоса фаз в распределительном щите?

Для балансировки нагрузки следует равномерно распределить электроприборы по всем трем фазам, избегая перегрузок на отдельные линии. Иногда помогает установка автоматических устройств управления нагрузкой или балансировочных трансформаторов. В сложных случаях применяют системы компенсации, которые корректируют параметры сети и минимизируют перекос. Регулярный контроль и обслуживание распределительных щитов позволяет своевременно выявлять и устранять причины перекоса.

Что такое перекос фаз в трехфазной сети и почему его важно контролировать?

Перекос фаз представляет собой несоответствие величин токов или напряжений между тремя фазами в электрической сети. При этом одна или две фазы могут иметь значительно большее или меньшее значение по сравнению с другими. Это приводит к увеличению потерь, перегреву оборудования и снижению срока службы электродвигателей и другого подключенного оборудования. Контроль перекоса необходим для предотвращения аварийных ситуаций, повышения надежности и снижения затрат на обслуживание.

Каковы нормативные значения допустимого перекоса фаз в трехфазной сети и каким образом их можно измерить?

Для бытовых и промышленных сетей нормативы по допустимому перекосу фаз регламентируются стандартами и правилами, например, ГОСТ и ПУЭ. Обычно отклонение напряжения по фазам не должно превышать 5%, а перекос по току — около 10%. Для измерения применяют специализированные приборы, такие как фазометры, анализаторы качества электроэнергии или мультиметры с функцией измерения фазного напряжения. Приборы позволяют определить разницу в величинах и фазовых углах между фазами, что дает точное представление о степени перекоса.
